使用 Beat 收集 nginx 日志和指标数据

项目需求

Nginx 是一款非常优秀的 web 服务器，往往 nginx 服务会作为项目的访问入口，那么，nginx 的性能保障就变得非常重要了，如果 nginx 的运行出现了问题就会对项目有较大的影响，所以，我们需要对 nginx 的运行有监控措施，实时掌握 nginx 的运行情况，那就需要收集 nginx 的运行指标和分析 nginx 的运行日志了。

业务流程

Beats - 图1

说明：

  • 通过 Beats 采集 Nginx 的指标数据和日志数据
  • Beats 采集到数据后发送到 Elasticsearch 中
  • Kibana 读取数据进行分析
  • 用户通过 Kibana 进行查看分析报表

部署 Nginx

部署教程可以参考这篇博客：CentOS 下如何安装 Nginx？

部署完成后，我们就可以启动 nginx 了

启动完成后，我们通过下面命令，就可以获取到 nginx 中的内容了

tail -f /var/log/nginx/access.log

Beats 简介

通过查看 ElasticStack 可以发现，Beats 主要用于采集数据

官网地址：https://www.elastic.co/cn/beats/

Beats - 图2

Beats 平台其实是一个轻量性数据采集器，通过集合多种单一用途的采集器，从成百上千台机器中向 Logstash 或 ElasticSearch 中发送数据。

Beats - 图3

通过 Beats 包含以下的数据采集功能

  • Filebeat：采集日志文件
  • Metricbeat：采集指标
  • Packetbeat：采集网络数据

Beats - 图4

如果我们的数据不需要任何处理，那么就可以直接发送到 ElasticSearch 中

如果们的数据需要经过一些处理的话，那么就可以发送到 Logstash 中，然后处理完成后，在发送到 ElasticSearch

最后在通过 Kibana 对我们的数据进行一系列的可视化展示

Beats - 图5

Filebeat

介绍

Filebeat 是一个轻量级的日志采集器

Beats - 图6

为什么要用 Filebeat？

当你面对成百上千、甚至成千上万的服务器、虚拟机和溶气气生成的日志时，请告别 SSH 吧！Filebeat 将为你提供一种轻量型方法，用于转发和汇总日志与文件，让简单的事情不再繁华，关于 Filebeat 的记住以下两点：

  • 轻量级日志采集器
  • 输送至 ElasticSearch 或者 Logstash，在 Kibana 中实现可视化

架构

用于监控、收集服务器日志文件.

Beats - 图7

流程如下：

  • 首先是 input 输入，我们可以指定多个数据输入源，然后通过通配符进行日志文件的匹配
  • 匹配到日志后，就会使用 Harvester（收割机），将日志源源不断的读取到来
  • 然后收割机收割到的日志，就传递到 Spooler（卷轴），然后卷轴就在将他们传到对应的地方

下载

官网地址：https://www.elastic.co/cn/downloads/beats/filebeat

选中对应版本的 Filebeat，我这里是 Centos 部署的，所以下载 Linux 版本

Beats - 图8

下载后，我们上传到服务器上，然后创建一个文件夹

创建文件夹
mkdir -p /soft/beats
# 解压文件
tar -zxvf filebeat-7.9.1-linux-x86_64.tar.gz
# 重命名
mv filebeat-7.9.1-linux-x86_64/ filebeat

然后我们进入到 filebeat 目录下，创建对应的配置文件

进入文件夹
cd filebeats
# 创建配置文件
vim mogublog.yml

添加如下内容

filebeat.inputs: # filebeat input 输入
- type: stdin # 标准输入
enabled: true # 启用标准输入
setup.template.settings:
index.number_of_shards: 3 # 指定下载数
output.console: # 控制台输出
pretty: true # 启用美化功能
enable: true

启动

在我们添加完配置文件后，我们就可以对 filebeat 进行启动了

./filebeat -e -c mogublog.yml

Beats - 图9

然后我们在控制台输入 hello，就能看到我们会有一个 json 的输出，是通过读取到我们控制台的内容后输出的

Beats - 图10

内容如下

{
“@timestamp”:”2019-01-12T12:50:03.585Z”,
“@metadata”:{ #元数据信息
“beat”:”filebeat”,
“type”:”doc”,
“version”:”6.5.4”
},
“source”:””,”offset”:0,”message”:”hello”, #元数据信息”prospector”:{“type”:”stdin” #元数据信息},
“input”:{ #控制台标准输入
“type”:”stdin”
},
“beat”:{ #beat 版本以及主机信息
“name”:”itcast01”,
“hostname”:”ElasticStack”,
“version”:”6.5.4”
},
“host”:{
“name”:”ElasticStack”
}
}

读取文件

我们需要再次创建一个文件，叫 mogublog-log.yml，然后在文件里添加如下内容

filebeat.inputs:
- type: log
enabled: true
paths:
- /soft/beats/logs/*.log
setup.template.settings:
index.number_of_shards: 3
output.console:
pretty: true
enable: true

添加完成后，我们在到下面目录创建一个日志文件

创建文件夹
mkdir -p /soft/beats/logs
# 进入文件夹
cd /soft/beats/logs
# 追加内容
echo “hello” >> a.log

然后我们再次启动 filebeat

./filebeat -e -c mogublog-log.yml

能够发现，它已经成功加载到了我们的日志文件 a.log

Beats - 图11

同时我们还可以继续往文件中追加内容

echo “are you ok ?” >> a.log

追加后，我们再次查看 filebeat，也能看到刚刚我们追加的内容

Beats - 图12

可以看出，已经检测到日志文件有更新，立刻就会读取到更新的内容，并且输出到控制台。

自定义字段

但我们的元数据没办法支撑我们的业务时，我们还可以自定义添加一些字段

filebeat.inputs:
- type: log
enabled: true
paths:

  • /soft/beats/logs/*.log
    tags: [“web”, “test”] #添加自定义 tag，便于后续的处理
    fields: #添加自定义字段
    from: test-web
    fields_under_root: true #true 为添加到根节点，false 为添加到子节点中
    setup.template.settings:
    index.number_of_shards: 3
    output.console:
    pretty: true
    enable: true

添加完成后，我们重启 filebeat

./filebeat -e -c mogublog-log.yml

然后添加新的数据到 a.log 中

我们就可以看到字段在原来的基础上，增加了两个

Beats - 图13

输出到 ElasticSearch

我们可以通过配置，将修改成如下所示

filebeat.inputs:
- type: log
enabled: true
paths:
- /soft/beats/logs/*.log
tags: [“web”, “test”]
fields:
from: test-web
fields_under_root: false
setup.template.settings:
index.number_of_shards: 1
output.elasticsearch:
hosts: [“127.0.0.1:9200”]

启动成功后，我们就能看到它已经成功连接到了 es 了

Beats - 图14

然后我们到刚刚的 logs 文件夹向 a.log 文件中添加内容

echo “hello mogublog” >> a.log

在 ES 中，我们可以看到，多出了一个 filebeat 的索引库

Beats - 图15

然后我们浏览对应的数据，看看是否有插入的数据内容

Beats - 图16

Filebeat 工作原理

Filebeat 主要由下面几个组件组成： harvester、prospector 、input

harvester

  • 负责读取单个文件的内容
  • harvester 逐行读取每个文件（一行一行读取），并把这些内容发送到输出
  • 每个文件启动一个 harvester，并且 harvester 负责打开和关闭这些文件，这就意味着 harvester 运行时文件描述符保持着打开的状态。
  • 在 harvester 正在读取文件内容的时候，文件被删除或者重命名了，那么 Filebeat 就会续读这个文件，这就会造成一个问题，就是只要负责这个文件的 harvester 没用关闭，那么磁盘空间就不会被释放，默认情况下，Filebeat 保存问价你打开直到 close_inactive 到达

prospector

  • prospector 负责管理 harvester 并找到所有要读取的文件来源
  • 如果输入类型为日志，则查找器将查找路径匹配的所有文件，并为每个文件启动一个 harvester
  • Filebeat 目前支持两种 prospector 类型：log 和 stdin
  • Filebeat 如何保持文件的状态
    • Filebeat 保存每个文件的状态并经常将状态刷新到磁盘上的注册文件中
    • 该状态用于记住 harvester 正在读取的最后偏移量，并确保发送所有日志行。
    • 如果输出（例如 ElasticSearch 或 Logstash）无法访问，Filebeat 会跟踪最后发送的行，并在输出再次可以用时继续读取文件。
    • 在 Filebeat 运行时，每个 prospector 内存中也会保存的文件状态信息，当重新启动 Filebat 时，将使用注册文件的数量来重建文件状态，Filebeat 将每个 harvester 在从保存的最后偏移量继续读取
    • 文件状态记录在 data/registry 文件中

input

  • 一个 input 负责管理 harvester，并找到所有要读取的源
  • 如果 input 类型是 log，则 input 查找驱动器上与已定义的 glob 路径匹配的所有文件，并为每个文件启动一个 harvester
  • 每个 input 都在自己的 Go 例程中运行
  • 下面的例子配置 Filebeat 从所有匹配指定的 glob 模式的文件中读取行

filebeat.inputs:
- type: log
paths:
- /var/log/.log
- /var/path2/.log

启动命令

./filebeat -e -c mogublog-es.yml
./filebeat -e -c mogublog-es.yml -d “publish”

参数说明

  • -e：输出到标准输出，默认输出到 syslog 和 logs 下
  • -c：指定配置文件
  • -d：输出 debug 信息

读取 Nginx 中的配置文件

我们需要创建一个 mogublog-nginx.yml 配置文件

filebeat.inputs:
- type: log
enabled: true
paths:
- /soft/nginx/*.log
tags: [“nginx”]
fields_under_root: false
setup.template.settings:
index.number_of_shards: 1
output.elasticsearch:
hosts: [“127.0.0.1:9200”]

启动后，可以在 Elasticsearch 中看到索引以及查看数据

Beats - 图17

可以看到，在 message 中已经获取到了 nginx 的日志，但是，内容并没有经过处理，只是读取到原数据，那么对于我们后期的操作是不利的，有办法解决吗？

Beats - 图18

Module

前面要想实现日志数据的读取以及处理都是自己手动配置的，其实，在 Filebeat 中，有大量的 Module，可以简化我们的配置，直接就可以使用，如下：

得到的列表如下所示

Disabled:
activemq
apache
auditd
aws
azure
barracuda
bluecoat
cef
checkpoint
cisco
coredns
crowdstrike
cylance
elasticsearch
envoyproxy
f5
fortinet
googlecloud
gsuite
haproxy
ibmmq
icinga
iis
imperva
infoblox
iptables
juniper
kafka
kibana
logstash
microsoft
misp
mongodb
mssql
mysql
nats
netflow
netscout
nginx
o365
okta
osquery
panw
postgresql
rabbitmq
radware
redis
santa
sonicwall
sophos
squid
suricata
system
tomcat
traefik
zeek
zscaler

可以看到，内置了很多的 module，但是都没有启用，如果需要启用需要进行 enable 操作：

启动
./filebeat modules enable nginx
# 禁用
./filebeat modules disable nginx

可以发现，nginx 的 module 已经被启用。

nginx module 配置

我们到下面的目录，就能看到 module 的配置了

进入到 module 目录
cd modules.d/
# 查看文件
vim nginx.yml.disabled

得到的文件内容如下所示

Module: nginx
# Docs: https://www.elastic.co/guide/en/beats/filebeat/7.9/filebeat-module-nginx.html
- module: nginx
# Access logs
access:
enabled: true
# 添加日志文件
var.paths: [“/var/log/nginx/access.log“]
# Set custom paths for the log files. If left empty,
# Filebeat will choose the paths depending on your OS.
#var.paths:
# Error logs
error:
enabled: true
var.paths: [“/var/log/nginx/error.log“]

配置 filebeat

我们需要修改刚刚的 mogublog-nginx.yml 文件，然后添加到我们的 module

filebeat.inputs:
setup.template.settings:
index.number_of_shards: 1
output.elasticsearch:
hosts: [“127.0.0.1:9200”]
filebeat.config.modules:
path: ${path.config}/modules.d/*.yml
reload.enabled: false

测试

我们启动我们的 filebeat

./filebeat -e -c itcast-nginx.yml

如果启动的时候发现出错了，错误如下所示，执行如图所示的脚本即可 【新版本的 ES 好像不会出现这个错误】

启动会出错，如下
ERROR fileset/factory.go:142 Error loading pipeline: Error loading pipeline for
fileset nginx/access: This module requires the following Elasticsearch plugins:
ingest-user-agent, ingest-geoip. You can install them by running the following
commands on all the Elasticsearch nodes:
sudo bin/elasticsearch-plugin install ingest-user-agent
sudo bin/elasticsearch-plugin install ingest-geoip

启动成功后，能看到日志记录已经成功刷新进去了

Beats - 图19

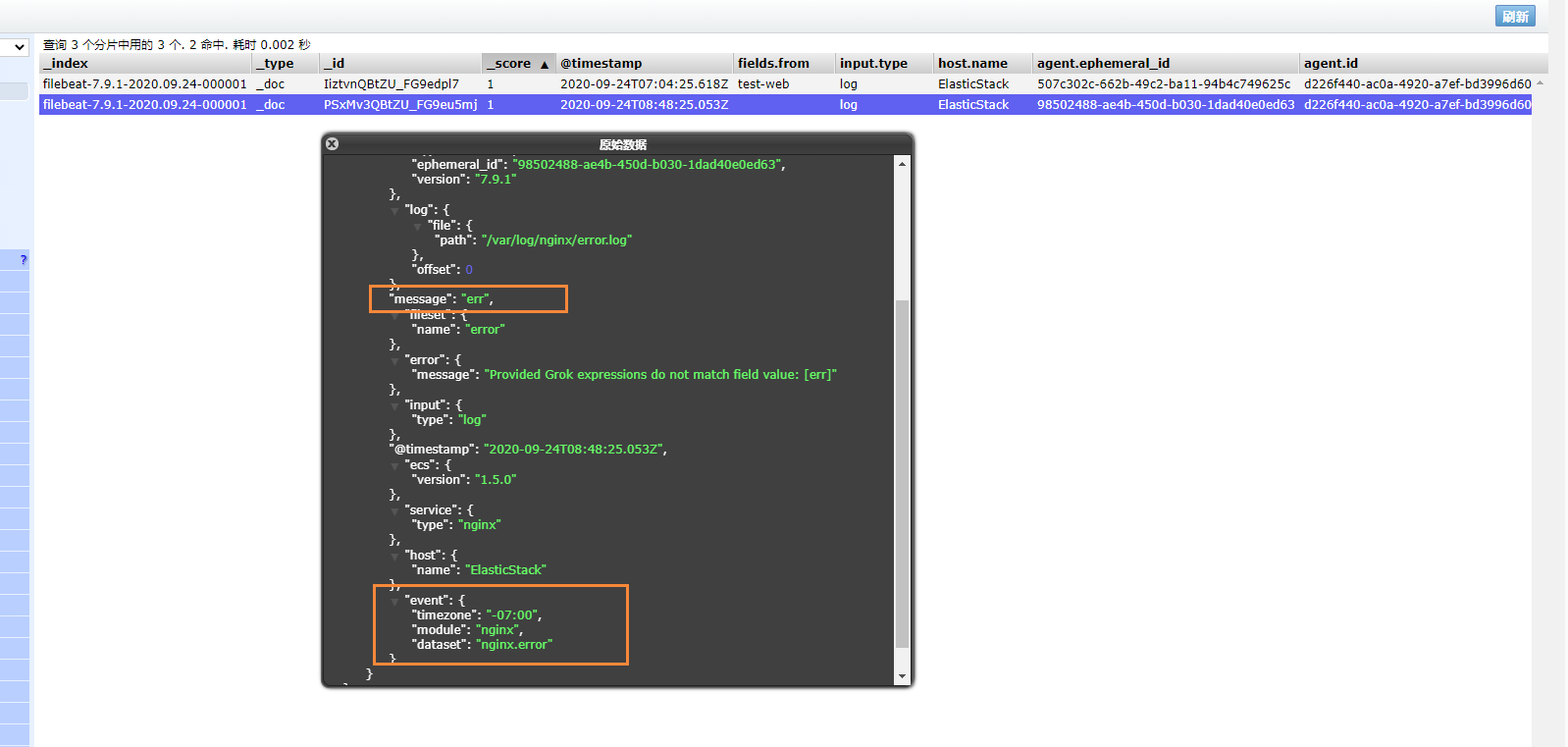

我们可以测试一下，刷新 nginx 页面，或者向错误日志中，插入数据

能够看到，刚刚的记录已经成功插入了

Beats - 图20

关于 module 的其它使用，可以参考文档：

https://www.elastic.co/guide/en/beats/filebeat/current/filebeat-modules.html

Metricbeat

Beats - 图21

  • 定期收集操作系统或应用服务的指标数据
  • 存储到 Elasticsearch 中，进行实时分析

Metricbeat 组成

Metricbeat 有 2 部分组成，一部分是 Module，另一个部分为 Metricset

  • Module
    • 收集的对象：如 MySQL、Redis、Nginx、操作系统等
  • Metricset
    • 收集指标的集合：如 cpu、memory，network 等

以 Redis Module 为例：

Beats - 图22

下载

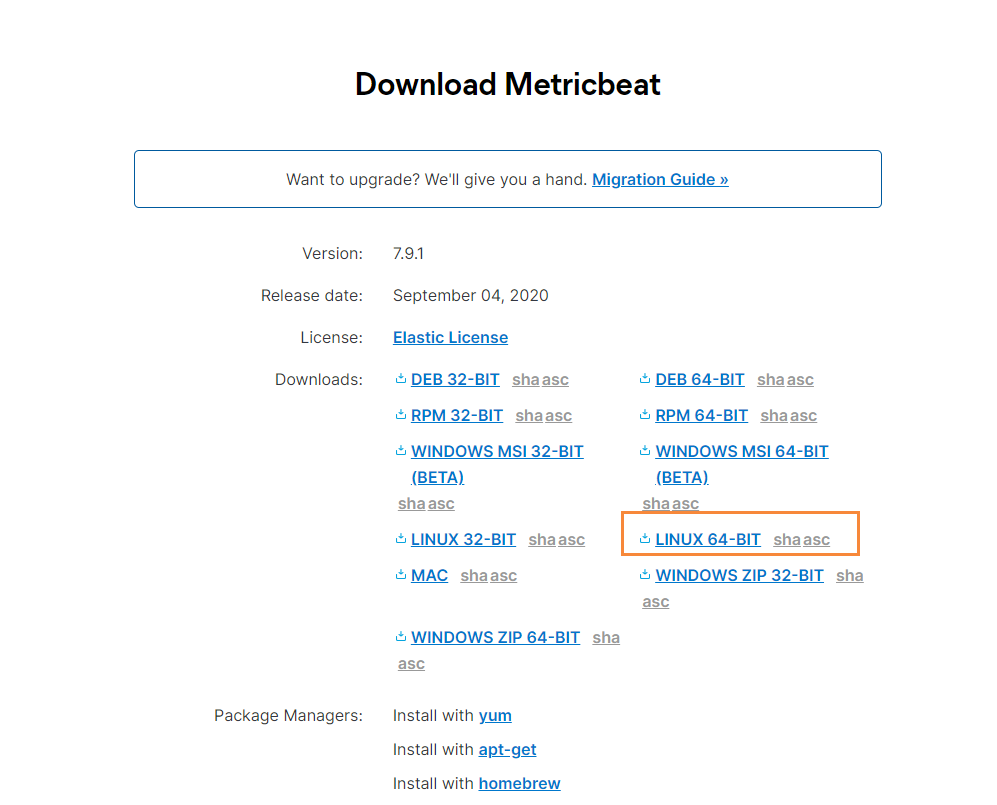

首先我们到官网，找到 Metricbeat 进行下载

Beats - 图23

下载完成后，我们通过 xftp 工具，移动到指定的目录下

移动到该目录下
cd /soft/beats
# 解压文件
tar -zxvf
# 修改文件名
mv metricbeat

然后修改配置文件

添加如下内容

metricbeat.config.modules:
path: ${path.config}/modules.d/*.yml
reload.enabled: false
setup.template.settings:
index.number_of_shards: 1
index.codec: best_compression
setup.kibana:
output.elasticsearch:
hosts: [“”127.0.0.1:9200”]
processors:
- add_host_metadata: ~
- add_cloud_metadata: ~

默认会指定的配置文件，就是在

${path.config}/modules.d/*.yml

也就是 system.yml 文件，我们也可以自行开启其它的收集

启动

在配置完成后，我们通过如下命令启动即可

在 ELasticsearch 中可以看到，系统的一些指标数据已经写入进去了：

Beats - 图24

system module 配置

  • module: system
    period: 10s # 采集的频率，每 10 秒采集一次
    metricsets: # 采集的内容
    - cpu
    - load
    - memory
    - network
    - process
    - process_summary

Metricbeat Module

Metricbeat Module 的用法和我们之前学的 filebeat 的用法差不多

查看列表
./metricbeat modules list

能够看到对应的列表

Enabled:
system #默认启用
Disabled:
aerospike
apache
ceph
couchbase
docker
dropwizard
elasticsearch
envoyproxy
etcd
golang
graphite
haproxy
http
jolokia
kafka
kibana
kubernetes
kvm
logstash
memcached
mongodb
munin
mysql
nginx
php_fpm
postgresql
prometheus
rabbitmq
redis
traefik
uwsgi
vsphere
windows

Nginx Module

开启 Nginx Module

在 nginx 中，需要开启状态查询，才能查询到指标数据。

重新编译 nginx
./configure —prefix\=/usr/local/nginx —with-http_stub_status_module
make
make install
./nginx -V #查询版本信息
nginx version: nginx/1.11.6
built by gcc 4.4.7 20120313 (Red Hat 4.4.7-23) (GCC)
configure arguments: —prefix\=/usr/local/nginx —with-http_stub_status_module
# 配置 nginx
vim nginx.conf
location /nginx-status {
stub_status on;
access_log off;
}
# 重启 nginx
./nginx -s reload

测试

Beats - 图25

结果说明：

  • Active connections：正在处理的活动连接数
  • server accepts handled requests
    • 第一个 server 表示 Nginx 启动到现在共处理了 9 个连接
    • 第二个 accepts 表示 Nginx 启动到现在共成功创建 9 次握手
    • 第三个 handled requests 表示总共处理了 21 次请求
    • 请求丢失数 = 握手数 - 连接数 ，可以看出目前为止没有丢失请求
  • Reading: 0 Writing: 1 Waiting: 1
    • Reading：Nginx 读取到客户端的 Header 信息数
    • Writing：Nginx 返回给客户端 Header 信息数
    • Waiting：Nginx 已经处理完正在等候下一次请求指令的驻留链接（开启 keep-alive 的情况下，这个值等于 Active - (Reading+Writing)）

配置 nginx module

启用 redis module
./metricbeat modules enable nginx
# 修改 redis module 配置
vim modules.d/nginx.yml

然后修改下面的信息

Module: nginx
# Docs: https://www.elastic.co/guide/en/beats/metricbeat/6.5/metricbeat-modulenginx.
html

  • module: nginx
    #metricsets:
    # - stubstatus
    period: 10s
    # Nginx hosts
    hosts: “[http://127.0.0.1“\“)]
    # Path to server status. Default server-status
    server_status_path: “nginx-status”
    #username: “user”
    #password: “secret”

修改完成后，启动 nginx

测试

我们能看到，我们的 nginx 数据已经成功的采集到我们的系统中了

Beats - 图26

可以看到，nginx 的指标数据已经写入到了 Elasticsearch。

更多的 Module 使用参见官方文档：

https://www.elastic.co/guide/en/beats/metricbeat/current/metricbeat-modules.html
