随着物联网、大数据、人工智能时代的到来，海量的数据分析、大量复杂的运算对CPU的算力要求越来越高。CPU内部的大部分资源用于缓存和逻辑控制，适合运行具有分支跳转、逻辑复杂、数据结构不规则、递归等特点的串行程序。在集成电路工艺制程将要达到极限，摩尔定律快要失效的背景下，无论是单核CPU，还是多核CPU，处理器性能的提升空间都已经快达到极限了。适用于大数据分析、海量计算的计算机新型架构——异构计算，逐渐成为目前的研究热点。

什么是异构计算

异构计算就是在SoC芯片内部集成不同架构的Core，如DSP、GPU、NPU、TPU等不同架构的处理单元，各个核心协同运算，让整个SoC性能得到充分发挥。在异构计算机系统中，CPU像一个大脑，适合处理分支、跳转等复杂逻辑的程序；GPU头脑简单，但四肢发达，擅长处理图片、视频数据；而在人工智能领域，则是NPU和FPGA的战场。大家在一个SoC系统芯片内发挥各自专长，多兵种协同作战，让处理器的整体性能得到更大地提升。

GPU

GPU（Graphic Process Unit，图形处理单元）主要用来处理图像数据。玩过吃鸡或3D游戏的朋友可能都知道，个人计算机上不配置一块大容量的显卡，这些游戏根本玩不了。显卡是显式接口卡的简称，计算机联网需要网卡，计算机显示则需要显卡。显卡将数字图像信号转换为模拟信号，并输出到屏幕上。早期的计算机比较简单，都是简单的文本显示，显卡都是直接集成到主板上，只充当适配器的角色，即只具备图形信号转换和输出的功能，对于一些简单的图像处理，CPU就能轻松应付，不需要显卡的参与。随着大型3D游戏、制图、视频渲染等软件的流行，计算机对图像数据的计算量成倍增加，CPU已经越来越力不从心，独立显卡开始承担图像处理和视频渲染的工作。 GPU是显卡电路板上的芯片，主要用来进行图像处理、视频渲染。GPU虽然是为图像处理设计的，但如果你认为它只能进行图像处理就大错特错了。GPU在浮点运算、大数据处理、密码破解、人工智能等领域都是一把好手，比CPU更适合做大规模并行的数据运算。
GPU比CPU强悍的地方在于其自身架构：

CPU有强大的ALU、复杂的控制单元，再配上分支预测、流水线、Cache、多发射，单核的功能可以做得很强大，特别擅长处理各种复杂的逻辑程序，如跳转分支、循环结构等。但CPU的局限是，由于软件本身不可能无限拆分为并行执行，导致CPU的核数也不可能无限增加，而且在一个单核中Cache和控制单元电路就占了很大一部分芯片面积，也不可能集成太多的ALU。后续的处理器虽然扩充了SIMD指令集，通过数据并行来提高处理器的性能，但面对日益复杂的图形处理和海量数据也是越来越力不从心。GPU也是一种SIMD结构，但和CPU不同的是，它没有复杂的控制单元和Cache，却集成了几千个，甚至上万个计算核心。正可谓“双拳难敌四手，恶虎也怕群狼”，GPU天然多线程，特别适合大数据并行处理，在现在的计算机中被广泛使用。在个人计算机上，GPU一般以独立显卡的形式插到主板上，跟CPU一起协同工作；在手机处理器里，GPU一般以IP的形式集成到SoC芯片内部。

DSP

DSP（Digital Signal Processing，数字信号处理器），主要用在音频信号处理和通信领域。相比CPU，DSP有三个优势：一是DSP采用哈弗架构，指令和数据独立存储，并行存取，执行效率更高。二是DSP对指令的优化，提高了对信号的处理效率，DSP有专门的硬件乘法器，可以在一个时钟周期内完成乘法运算。为了提高对信号的实时处理，DSP增加了很多单周期指令，如单周期乘加指令、逆序加减指令、块重复指令等。第三个优势是，DSP是专门针对信号处理、乘法、FFT运算做了优化的ASIC电路，相比CPU、GPU这些通用处理器，没有冗余的逻辑电路，功耗可以做得更小。 DSP主要应用在音频信号处理和通信领域，如手机的基带信号处理，就是使用DSP处理的。DSP的缺陷是只适合做大量重复运算，无法像CPU那样提供一个通用的平台，DSP处理器虽然有自己的指令集和C语言编译器，但对操作系统的支持一般。目前DSP市场被严重蚕食，在高速信号采集处理领域被FPGA抢去一部分市场，目前大多数以协处理器的形式与ARM协同工作。

FPGA

FPGA（Field Programmable Gate Array，现场可编程门阵列）在专用集成电路（Application Specific IntegratedCircuit，ASIC）领域中是以一种半定制电路的形式出现的。FPGA既解决了定制电路的不足，又克服了原有可编程逻辑器件（Programmable Logic Device，PLD）门电路有限的局限。FPGA芯片内部集成了大量的逻辑门电路和存储器，用户可以通过VHDL、Verilog甚至高级语言编写代码来描述它们之间的连线，将这些连线配置文件写入芯片内部，就可以构成具有特定功能的电路。
FPGA不依赖冯·诺依曼体系结构，也不要编译器编译指令，它直接将硬件描述语言翻译为晶体管门电路的组合，实现特定的算法和功能。FPGA剔除了CPU、GPU等通用处理器的冗余逻辑电路，电路结构更加简单直接，处理速度更快，在数据并行处理方面最具优势。可编程逻辑器件通过配套的集成开发工具，可以随时修改代码，下载到芯片内部，重新连线生成新的功能。正是因为这种特性，FPGA在数字芯片验证、ASIC设计的前期验证、人工智能领域广受欢迎。
FPGA一般和CPU结合使用、协同工作。以高速信号采集和处理为例，CPU负责采集模拟信号，通过A/D转换，将模拟信号转换成数字信号；然后将数字信号送到FPGA进行处理；FPGA依靠自身硬件电路的性能优势，对数字信号进行快速处理；最后将处理结果发送回CPU处理器，以便CPU做进一步的后续处理。

在嵌入式开发中，为了更方便地控制FPGA工作，可以将ARM核和FPGA集成到一块。一种集成方式是在FPGA芯片内部集成一个ARM核，在上面运行操作系统和应用程序，这种FPGA芯片也被称为FPGA SoC。另一种集成方式是将FPGA以一个IP的形式集成到ARM SoC芯片内，实现异构计算。这种嵌入式SoC芯片上的FPGA，一般也称为eFPGA，可以根据系统的需求配置成不同的模块，使用更加灵活。FPGA与DSP相比，开发更具有灵活性，但成本也随之上升，上手也比较难，因此主要用在一些军事设备、高端电子设备、高速信号采集和图像处理领域。

TPU

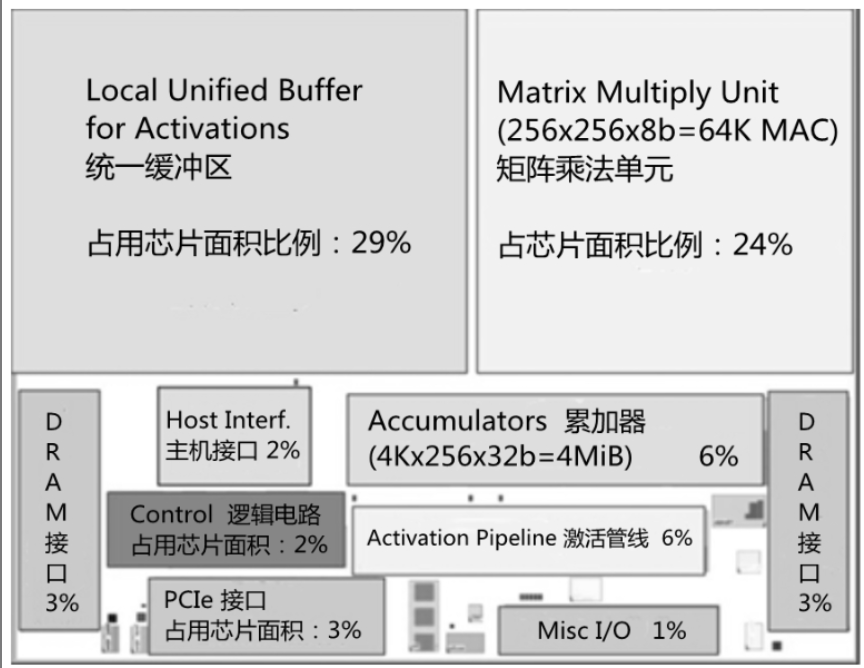

TPU（Tensor Processing Unit，张量处理器）是Google公司为提高深层网络的运算能力而专门研发的一款ASIC芯片。为了满足人工智能的算力需求，TPU的设计架构和CPU、GPU相比更加激进：TPU砍去了分支预测、Cache、多线程等逻辑器件，在省下的芯片面积里集成了6万多个矩阵乘法单元（Matrix Multiply Unit）和24MB的片上内存SRAM作为缓存。

NPU

NPU（Neural Network Processing Unit，神经网络处理器）是面向人工智能领域，基于神经网络算法，进行硬件加速的处理器统称。NPU使用电路来模拟人类的神经元和突触结构，用自己指令集中的专有指令直接处理大规模的神经元和突触。
