ESP32芯片简介

ESP32 SoC 芯片支持以下功能：

2.4 GHz Wi-Fi
蓝牙
高性能 Xtensa® 32 位 LX6 双核处理器
超低功耗协处理器
多种外设

ESP32 采用 40 nm 工艺制成，具有最佳的功耗性能、射频性能、稳定性、通用性和可靠性，适用于各种应用场景和不同功耗需求。

ESP32-S3-EYE

ESP32-S3-EYE 是乐鑫推出的一款小型 AI（人工智能）开发板，搭载 ESP32-S3 芯片和乐鑫 AI 开发框架 ESP-WHO。开发板配置一个 2 百万像素的摄像头、一个 LCD 显示屏和一个麦克风，适用于图像识别和音频处理等应用。板上还配有 8 MB 八线 PSRAM 和 8 MB flash，具有充足的存储空间。此外，ESP32-S3 芯片还为开发板提供了 Wi-Fi 图传和 USB 端口调试等功能。您可以使用 ESP-WHO 开发各种 AIoT（人工智能物联网）应用，例如智能门铃、监控系统、人脸识别打卡机等。

ESP32-S3-EYE 开发板包含两部分：一块主板 ESP32-S3-EYE-MB，配置 ESP32-S3-WROOM-1 模组、摄像头、SD 卡槽、数字麦克风、USB 接口和功能按键等；一块子板 ESP32-S3-EYE-SUB，配置 LCD 显示屏等。主板和子板通过排针连接。
ESP32-S3-EYE 相比 ESP-EYE 支持更多功能。下表列出了两款开发板的主要不同之处：

特性	ESP32-S3-EYE	ESP-EYE
内置芯片	ESP32-S3	ESP32
PSRAM	8 MB 八线 PSRAM	8 MB 四线 PSRAM
Flash	8 MB flash	4 MB flash
LCD 显示屏	有	无
加速度传感器	有	无
可选电源	外接锂电池	无
USB 至 UART 桥接器	不需要，由 ESP32-S3 USB Serial/JTAG 接口提供	需要
天线连接器	不需要，由 ESP32-S3-WROOM-1 模组提供	需要

功能框图

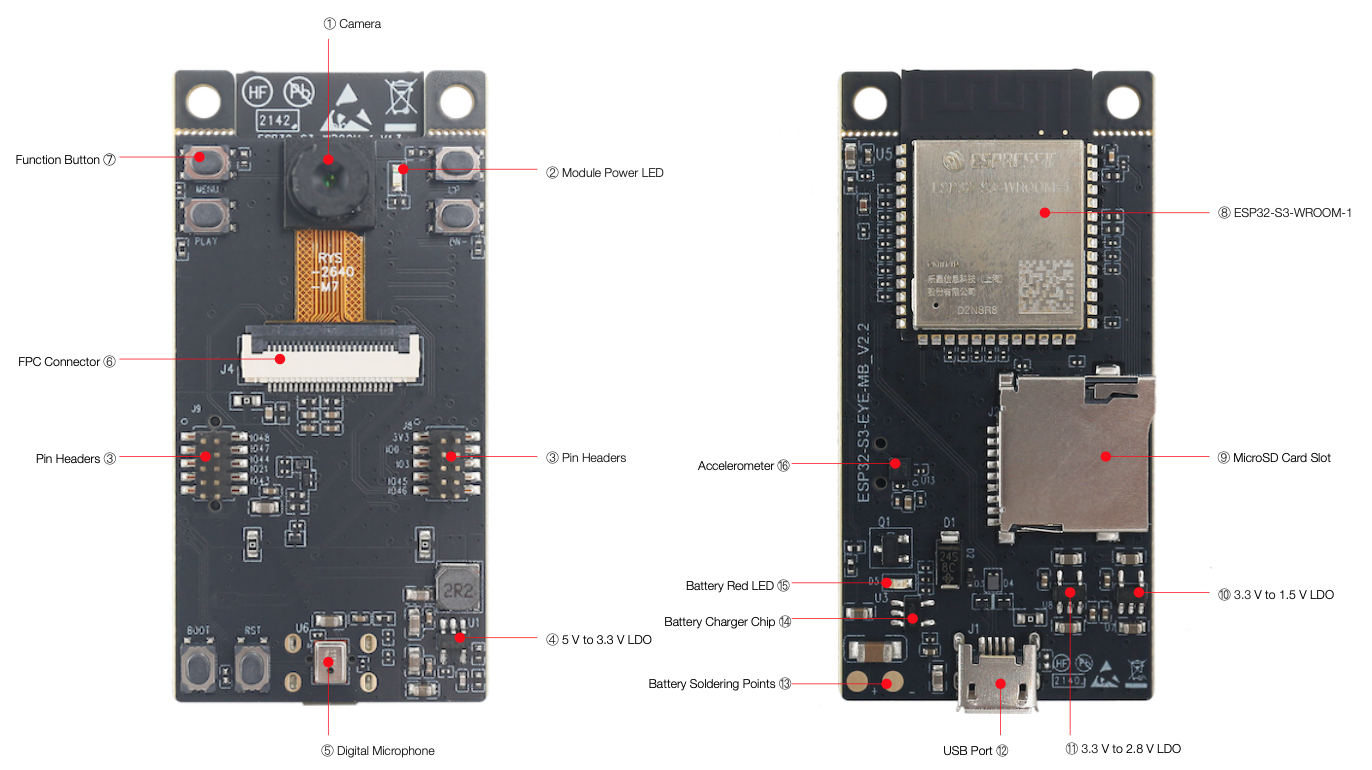

主板组件

序号	主要组件	介绍
1	Camera（摄像头）	OV2640 摄像头，200 万像素，66.5° 视角，最高支持 1600x1200 分辨率。开发程序时可以配置分辨率。
2	Module Power LED（模组电源指示灯）	开发板连接 USB 电源，模组电源指示灯绿灯亮起。如果绿灯不亮，则表示 USB 电源未接入，或者 5 V 转 3.3 V LDO 损坏。软件可以通过配置 GPIO3 为开发板的不同状态设置不同的 LED 灯组合状态（常亮/熄灭，闪烁等）。注意 GPIO3 必须配置为开漏模式，否则可能损坏 LED 灯。
3	Pin Headers（排针）	连接子板的排母。
4	5 V to 3.3 V LDO（5 V 转 3.3 V LDO）	模组电路的电源转换器，输入 5 V，输出 3.3 V。
5	Digital Microphone（数字麦克风）	MEMS 数字麦，I2S 通信，灵敏度 -26 dBFS，SNR 61 dB，3V3 供电。
6	FPC Connector（FPC 接口）	通过 FPC 排线连接主板和子板。
7	Function Button（功能按键）	板子上有 6 个功能按键，除了 RST 键不能配置，您可以配置其他 5 个按键的功能。
8	ESP32-S3-WROOM-1	ESP32-S3-WROOM-1 模组，内置 ESP32-S3R8 芯片，集成 Wi-Fi 和 Bluetooth 5 (LE) 子系统，还有专门的向量指令用于加速神经网络计算和信号处理。ESP32-S3R8 芯片叠封 8 MB PSRAM，模组还另外带有 8 MB flash，可灵活高效读取数据。开发板也兼容 ESP32-S3-WROOM-1U 模组。
9	MicroSD Card Slot（MicroSD 卡槽）	可插入 MicroSD 卡，适用于需要扩充数据存储空间或备份的应用开发场景。
10	3.3 V to 1.5 V LDO（3.3 V 转 1.5 V LDO）	摄像头的电源转换器，输入 3.3 V，输出 1.5 V。
11	3.3 V to 2.8 V LDO （3.3 V 转 2.8 V LDO）	摄像头的电源转换器，输入 3.3 V，输出 2.8 V。
12	USB Port（USB 接口）	Micro-USB 接口，可用作开发板的 5 V 供电接口，也可作为通信接口，通过 GPIO19 和 GPIO20 与芯片通信。
13	Battery Soldering Points（电池焊点）	可以焊接电池母座插头，用于外接锂电池，与 USB 供电二选一。请使用带有保护电路板和电流保险器组件的锂电池。建议电池规格：容量 >1000 mAh, 输出电压 3.7 V，输入电压 4.2 V – 5 V。
14	Battery Charger Chip（电池充电芯片）	1 A 线性锂电池充电器 (ME4054BM5G-N)，采用 ThinSOT 封装。充电电源来自 USB 接口。
15	Battery Red LED（电池指示红灯）	开发板连接 USB 电源，不接电池的情况下，红灯闪烁。接电池状态下，电池充电正在进行时，红灯亮；电池充电完成后，红灯灭。
16	Accelerometer（加速度传感器）	三轴加速度传感器 (QMA7981)，用于屏幕旋转等使用场景。

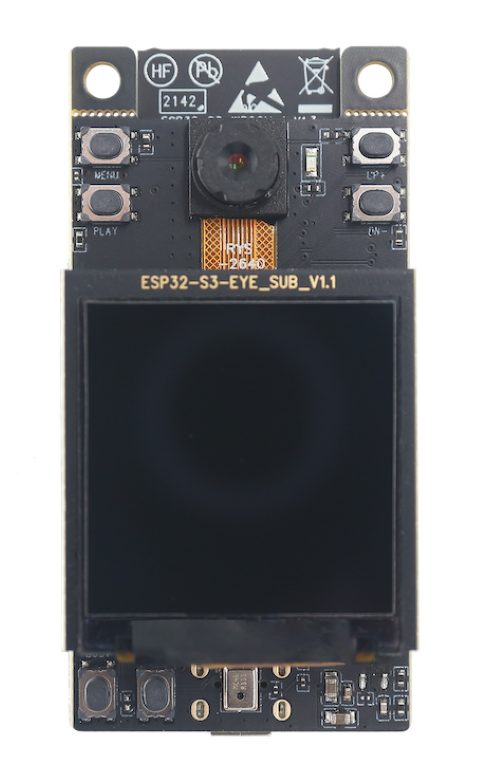

子板组件

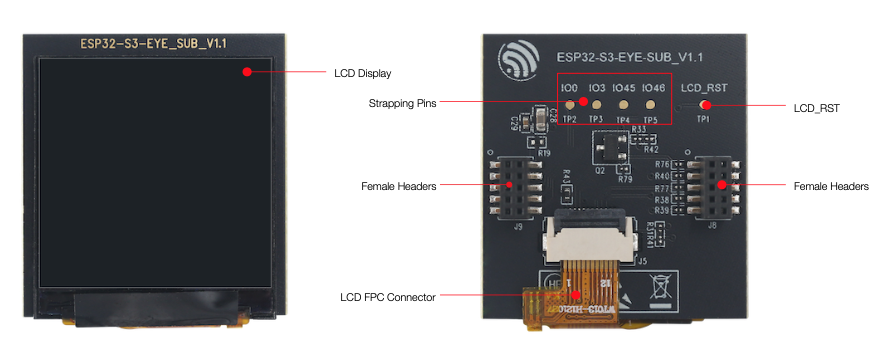

主要组件	介绍
LCD Display（LCD 显示屏）	1.3” LCD 显示屏，通过 SPI 总线连接芯片。
Strapping Pins（Strapping 管脚）	从主板引出的四个 strapping 管脚，空闲管脚测试点。
Female Headers（排母）	连接主板上的排针。
LCD FPC Connector（LCD FPC 接口）	通过 FPC 排线连接子板和 LCD 显示屏。
LCD_RST	LCD_RST 测试点。您可以通过控制信号重启 LCD 显示屏。

Debug

ESP32-S3-EYE 没有 USB 至 UART 桥接器，可能会出现已烧写的程序不停重启时无法再烧写程序的情况。
如果出现这个问题，您需要：

按住 BOOT 键再按住 RST 键，然后松开 RST 键，再松开 BOOT 键，然后开发板进入下载模式，开始下载程序。
下载完成后再按下 RST 键启动程序。
