在计算机设备与设备之间或集成电路之间进行数据传输。

串行通讯与并行通讯

按数据传送的方式，通讯可分为串行通讯与并行通讯。

  • 串行通讯是指设备之间通过少量数据信号线(一般是8 根以下)，地线以及控制信号线，按数据位形式一位一位地传输数据的通讯方式。
  • 并行通讯一般是指使用8、16、32 及64 根或更多的数据线进行传输的通讯方式

因为一次可传输多个数据位的数据，在数据传输速率相同的情况下，并行通 讯传输的数据量要大得多，而串行通讯则可以节省数据线的硬件成本(特别是远距离时)以 及PCB 的布线面积。
不过由于并行传输对同步要求较高，且随着通讯速率的提高，信号干扰的问题会显著影响通讯性能，现在随着技术的发展，越来越多的应用场合采用高速率的串行差分传输，如RS485、RS422、USB等，它们的传输距离远，且抗干扰能力强，速度也比较快。

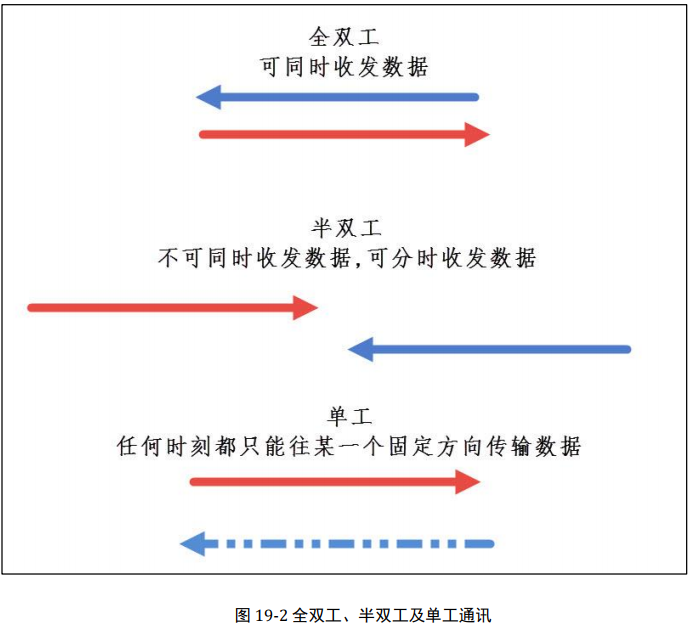

全双工、半双工及单工通讯

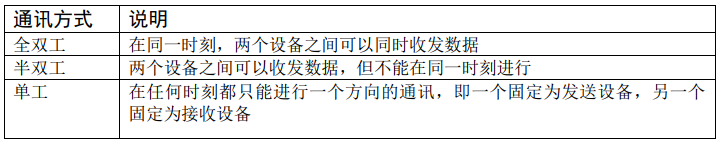

根据数据通讯的方向，通讯又分为全双工、半双工及单工通讯，它们主要以信道的方向来区分。
以公路来类比，全双工的通讯就是一个双向车道，两个方向上的车流互不相干；半双工则像乡间小道那样，同一时刻只能让一辆小车通过，另一方向的来车只能等待道路空出来时才能经过；而单工则像单行道，另一方向的车辆完全禁止通行。

同步通讯与异步通讯

根据通讯的数据同步方式，又分为同步和异步两种，可以根据通讯过程中是否有使用到时钟信号进行简单的区分。
在同步通讯中，收发设备双方会使用一根信号线表示时钟信号，在时钟信号的驱动下双方进行协调，同步数据。通讯中通常双方会统一规定在时钟信号的上升沿或 下降沿对数据线进行采样。
在异步通讯中不使用时钟信号进行数据同步，它们直接在数据信号中穿插一些同步用的信号位，或者把主体数据进行打包，以数据帧的格式传输数据。
在单片机与单片机之间，单片机与计算机之间通信时，通常采用异步串行通信方式。
在同步通讯中，数据信号所传输的内容绝大部分就是有效数据，而异步通讯中会包含有帧的各种标识符，所以同步通讯的效率更高，但是同步通讯双方的时钟允许误差较小， 而异步通讯双方的时钟允许误差较大。

通讯速率

衡量通讯性能的一个非常重要的参数就是通讯速率，通常以比特率(Bitrate)来表示，即每秒钟传输的二进制位数，单位为比特每秒(bit/s)。容易与比特率混淆的概念是波特率(Baudrate)，它表示每秒钟传输了多少个码元。码元是通讯信号调制的概念，通讯中常用 时间间隔相同的符号来表示一个二进制数字，这样的信号称为码元。


此时波特率的大小与比特率一致		 image.png

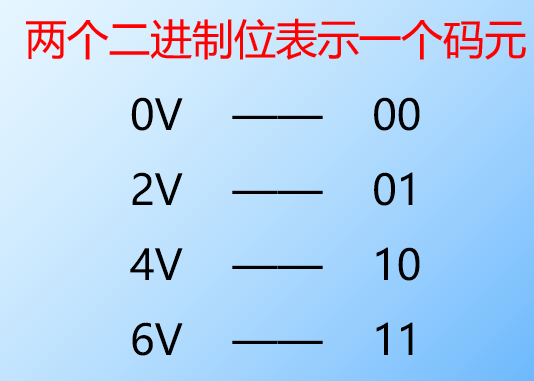

此时码元数是二进制比特位数的一半
