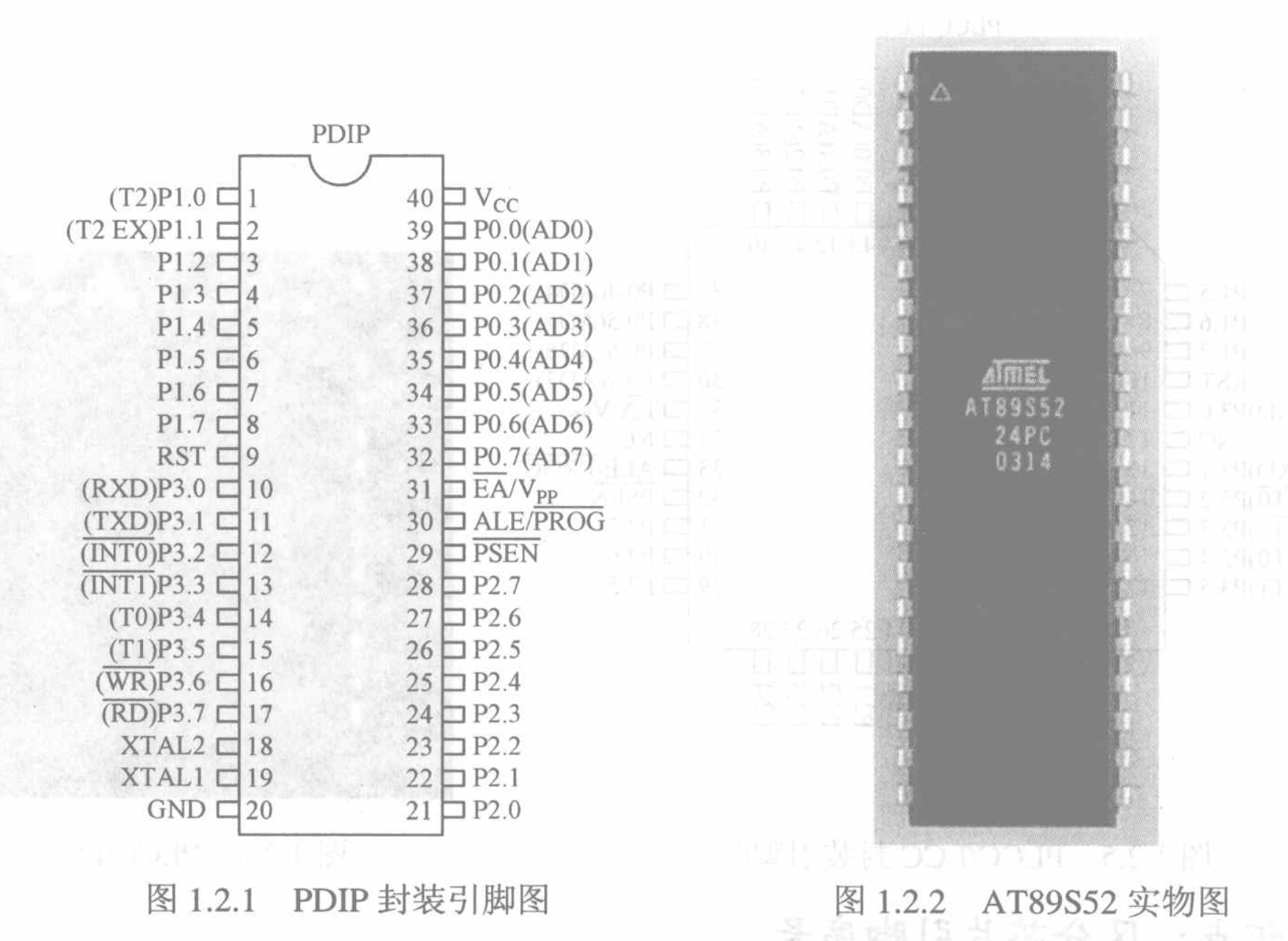

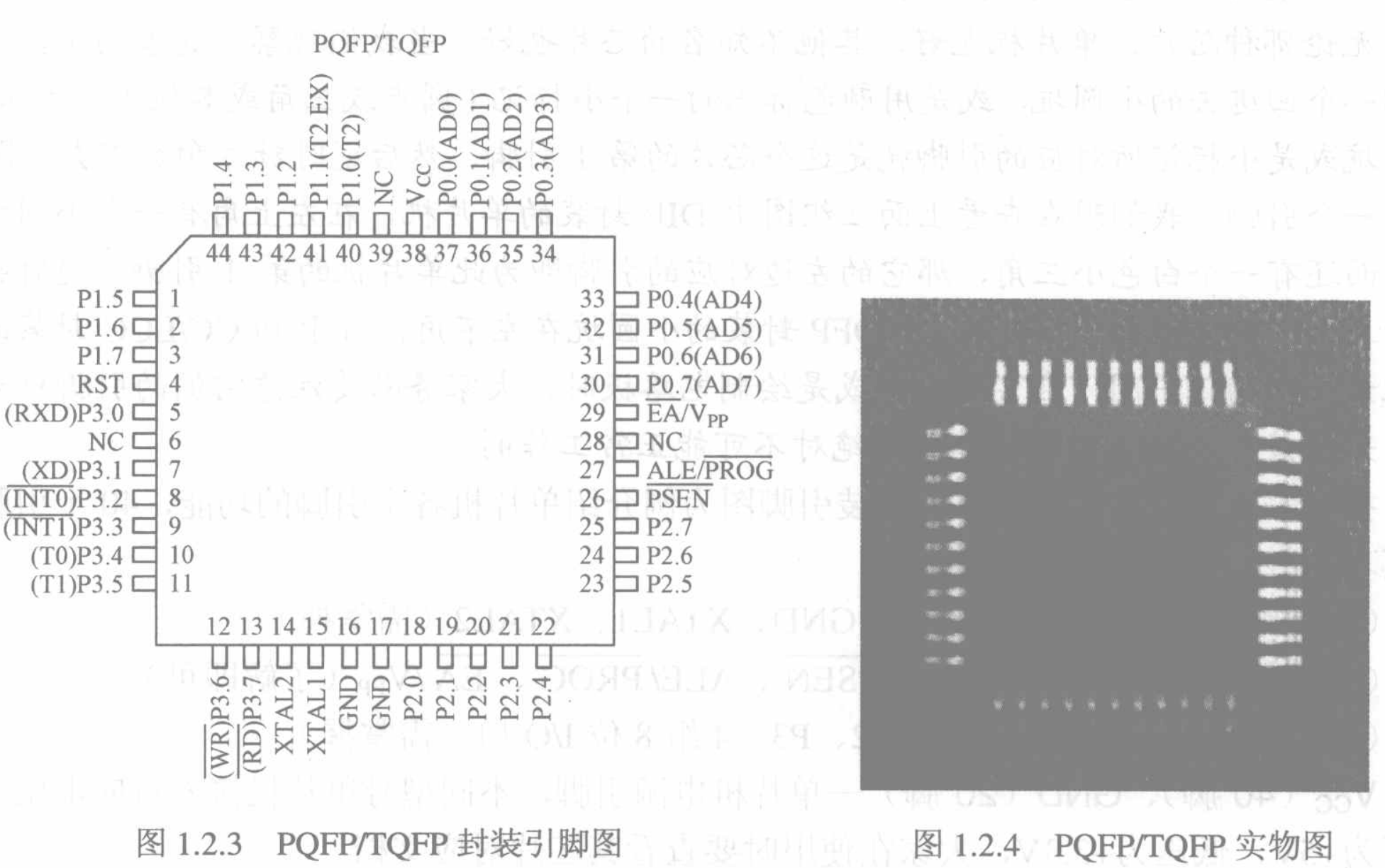

下面三组图是 51 单片机芯片不同封装的引脚图和实物图，其中标有 NC 是不连接 (No Connect) 的意思。

image.png image.png image.png

:::tips 基于 8051 核的单片机，若引脚数相同，或是封装相同，它们的引脚功能是相通的，其中用的较多的是 40 脚 DIP 封装的 51 单片机，也有 20, 28, 32, 44 等不同引脚数的 51 单片机 :::

:::info

区分芯片引脚序号

无论哪种芯片，单片机也好，其他不知名的芯片也好，当我们观察它的表面时，大都会找到一个凹进去的小圆坑，或是用颜色标识的一个小标记（圆点或三角或其他小图形），这个小圆坑或是小标记所对应的引脚就是这个芯片的笫 引脚，然后逆时针方向数下去，即1到最后一个引脚。 :::

电平特性

单片机是一种数字集成芯片，数字电路中只有两种电平：高电平和低电平。

常用逻辑电平

常用的逻辑电平有 TTL CMOS LVTTL ECL, PECL, GTL RS-232 RS-422 RS-485 LVDS 等。其中 TTL CMOS 的逻辑电平按典型电压可分为四类： 5V 系列 (5V TTL 5V CMOS) 3.3V 系列， 2.5V 系列和 1.8V 系列。
