Coding - Chain

思考:

• Flink 是如何将多个 operators chain在一起的呢
• chain在一起的operators是如何作为一个整体被执行的呢
• Operator 之间的数据流又是如何避免了序列化/反序列化以及网络传输的呢
• 多个tasks（或者说operators）是如何共享slot的呢

Chain 连接 共享 Slot

Operator chain的行为可以通过编程API中进行指定。

• 可以通过在DataStream的operator后面（如someStream.map(..))调用startNewChain()来指示从该operator开始一个新的chain（与前面截断，不会被chain到前面）。

• 调用disableChaining()来指示该operator不参与chaining（不会与前后的operator chain一起）。在底层，这两个方法都是通过调整operator的 chain 策略（HEAD、NEVER）来实现的。

• 也可以通过调用StreamExecutionEnvironment.disableOperatorChaining()来全局禁用chaining。 ```java

• Start new chain
• 从此运算符开始，开始新的链。这两个映射器将被链接，并且过滤器将不会链接到第一个映射器。 someStream.filter(…).map(…).startNewChain().map(…);

• Disable chaining

• 不要链 当前 operator someStream.map(…).disableChaining();

• 设置广告位共享组

• 设置操作的插槽共享组。 Flink会将具有相同插槽共享组的操作放入同一插槽，同时将没有插槽共享组的操作保留在其他插槽中。这可以用来隔离插槽。如果所有输入操作都在同一插槽共享组中，则插槽共享组将从输入操作继承。默认插槽共享组的名称为“ default”，可以通过调用slotSharingGroup（“ default”）将操作显式放入该组中。 someStream.filter(…).slotSharingGroup(“name”); ```

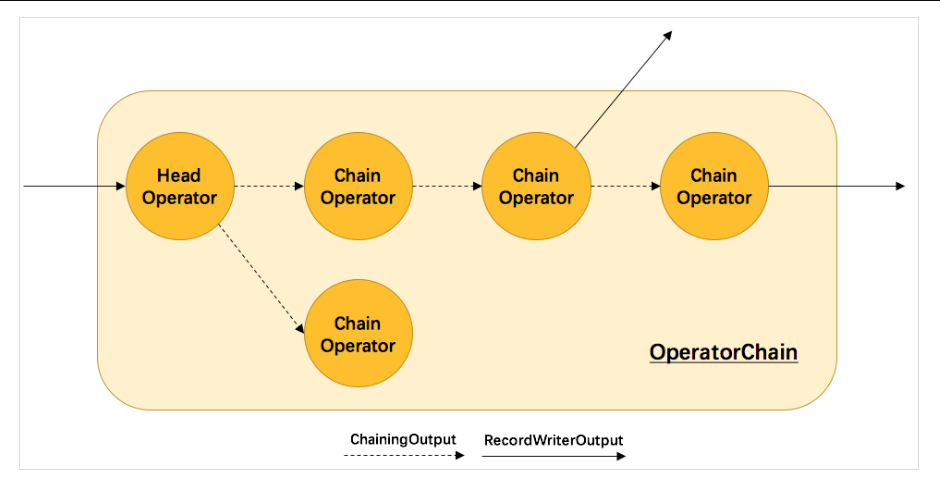

下图展示了operators chain的内部实现：

Flink内部是通过 OperatorChain 这个类来将多个 operator 链在一起形成一个新的operator 。
OperatorChain形成的框框就像一个黑盒，Flink 无需知道黑盒中有多少个 ChainOperator、数据在chain 内部是怎么流动的，只需要将 input 数据交给 HeadOperator 就可以了，这就使得OperatorChain在行为上与普通的 operator 无差别,上面的 OperaotrChain 就可以看做是一个入度为1，出度为2的 operator。

所以在实现中，对外可见的只有 HeadOperator，以及与外部连通的实线输出，这些输出对应了JobGraph 中的 JobEdge，在底层通过RecordWriterOutput来实现。另外，框中的虚线是operator ``chain 内部的数据流，这个流内的数据不会经过序列化/反序列化、网络传输，而是直接将消息对象传递给下游的 ChainOperator 处理，这是性能提升的关键点，在底层是通过 ChainingOutput 实现的，源码如下方所示，

注：HeadOperator和ChainOperator并不是具体的数据结构，前者指代chain中的第一个operator，后者指代chain中其余的operator，它们实际上都是StreamOperator。

private static class <T> implements Output<StreamRecord<T>> {
  protected final OneInputStreamOperator<T, ?> operator;
  public (OneInputStreamOperator<T, ?> operator) {
    this.operator = operator;
  }
  // 发送消息方法的实现，直接将消息对象传递给operator处理，不经过序列化/反序列化、网络传输
  public void collect(StreamRecord<T> record) {
    try {
      operator.setKeyContextElement1(record);
      // 下游operator直接处理消息对象
      operator.processElement(record);
    }
    catch (Exception e) {
      throw new ExceptionInChainedOperatorException(e);
    }
  }
  ...
}

SlotSharingGroup 与 CoLocationGroup

默认情况下，Flink 允许subtasks共享slot，条件是它们都来自同一个Job的不同task的subtask。结果可能一个slot持有该job的整个pipeline。允许slot共享有以下两点好处：

1. Flink 集群所需的task slots数与job中最高的并行度一致。也就是说我们不需要再去计算一个程序总共会起多少个task了。

2. 更容易获得更充分的资源利用。如果没有slot共享，那么非密集型操作source/flatmap就会占用同密集型操作 keyAggregation/sink 一样多的资源。如果有slot共享，将keyAggregation/sink的2个并行度增加到6个，能充分利用slot资源，同时保证每个TaskManager能平均分配到重的subtasks。

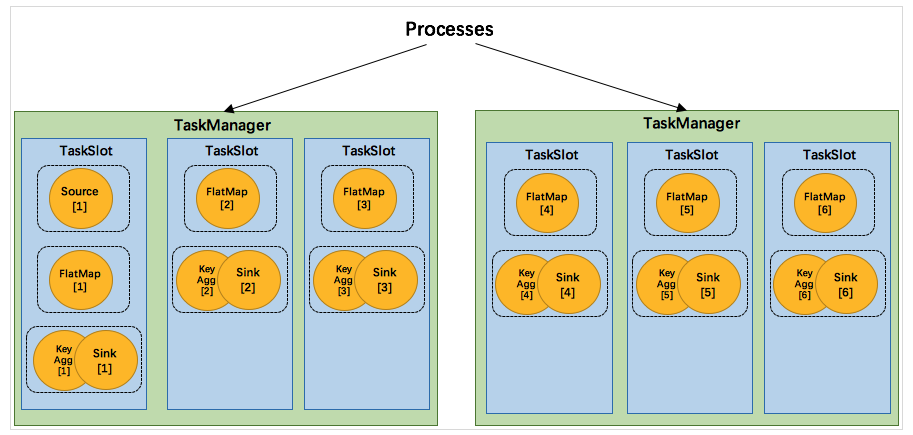

我们将 WordCount 的并行度从之前的2个增加到6个（Source并行度仍为1），并开启slot共享（所有operator都在default共享组），将得到如上图所示的slot分布图。首先，我们不用去计算这个job会其多少个task，总之该任务最终会占用6个slots（最高并行度为6）。其次，我们可以看到密集型操作 keyAggregation/sink 被平均地分配到各个 TaskManager。

SlotSharingGroup是Flink中用来实现slot共享的类，它尽可能地让 subtasks 共享一个 slot。

CoLocationGroup 类用来强制将 subtasks 放到同一个 slot 中。

• CoLocationGroup主要用于迭代流中，用来保证迭代头与迭代尾的第i个subtask能被调度到同一个TaskManager上。

怎么判断 operator 属于哪个 slot 共享组呢？默认情况下，所有的 operator 都属于默认的共享组default，也就是说默认情况下所有的 operator都是可以共享一个 slot 的。而当所有input operators具有相同的 slot 共享组时，该 operator 会继承这个共享组。
最后，为了防止不合理的共享，用户也能通过API来强制指定 operator 的共享组，比如：someStream.filter(...).slotSharingGroup("group1");就强制指定了 filter 的 slot 共享组为group1。

共享Slot 原理与实现

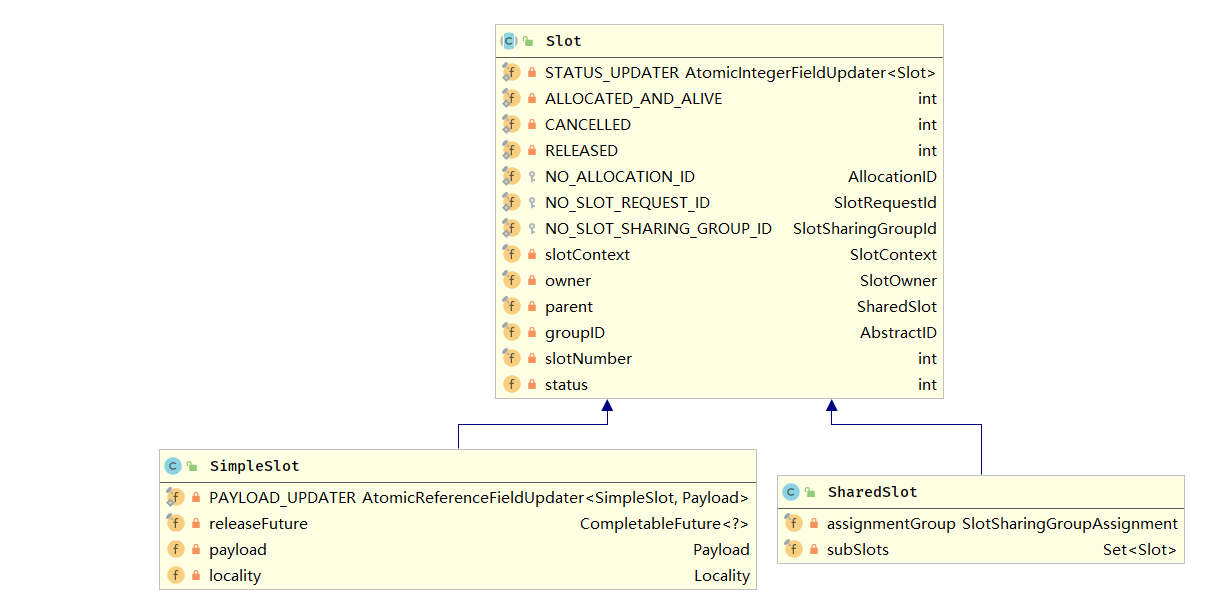

先来看一下用来定义计算资源的slot的类图：

抽象类 Slot 定义了该槽位属于哪个 TaskManager（instance）的第几个槽位（slotNumber），属于哪个Job（jobID）等信息。最简单的情况下，一个slot只持有一个task，也就是SimpleSlot的实现。复杂点的情况，一个slot能共享给多个task使用，也就是SharedSlot的实现。SharedSlot能包含其他的SharedSlot，也能包含SimpleSlot。所以一个SharedSlot能定义出一棵slots树。

接下来我们来看看 Flink 为subtask分配slot的过程。关于Flink调度，有两个非常重要的原则我们必须知道：

1）同一个operator的各个subtask是不能呆在同一个SharedSlot中的，例如FlatMap[1]和FlatMap[2]是不能在同一个SharedSlot中的。

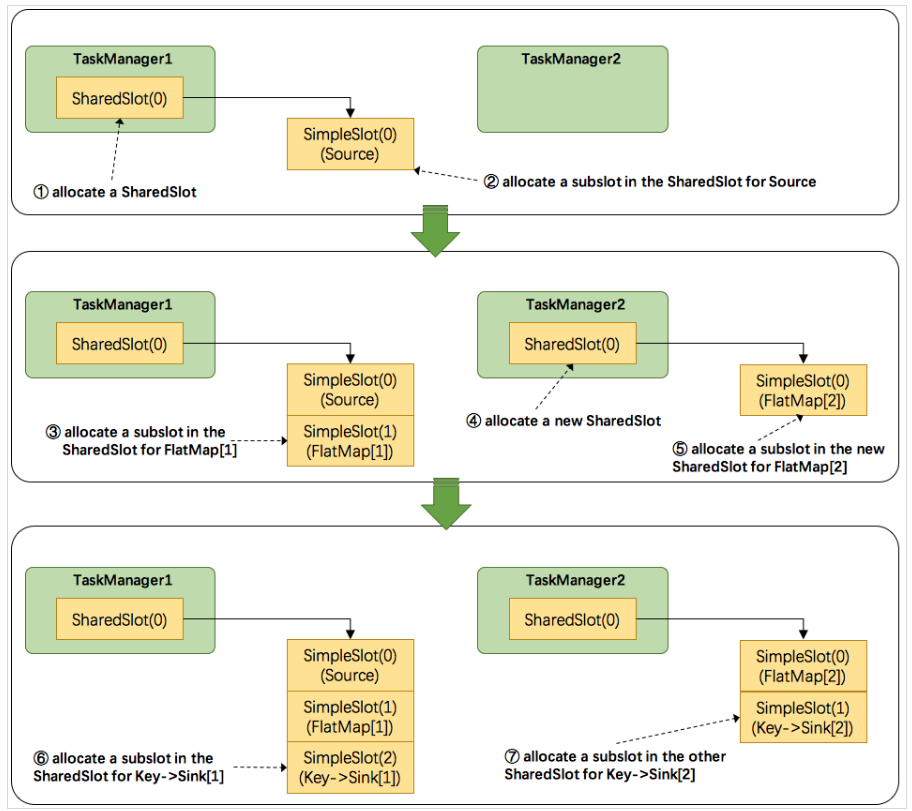

2）Flink是按照拓扑顺序从Source一个个调度到Sink的。例如WordCount（Source并行度为1，其他并行度为2），那么调度的顺序依次是：Source -> FlatMap[1] -> FlatMap[2] -> KeyAgg->Sink[1] -> KeyAgg->Sink[2]。假设现在有2个TaskManager，每个只有1个slot（为简化问题），那么分配slot的过程如图所示：

注：图中 SharedSlot 与 SimpleSlot 后带的括号中的数字代表槽位号（slotNumber）

1. 为Source分配slot。首先，我们从TaskManager1中分配出一个SharedSlot。并从SharedSlot中为Source分配出一个SimpleSlot。如上图中的①和②。

2. 为FlatMap[1]分配slot。目前已经有一个SharedSlot，则从该SharedSlot中分配出一个SimpleSlot用来部署FlatMap[1]。如上图中的③。

3. 为FlatMap[2]分配slot。由于TaskManager1的SharedSlot中已经有同operator的FlatMap[1]了，我们只能分配到其他SharedSlot中去。从TaskManager2中分配出一个SharedSlot，并从该SharedSlot中为FlatMap[2]分配出一个SimpleSlot。如上图的④和⑤。

4. 为Key->Sink[1]分配slot。目前两个SharedSlot都符合条件，从TaskManager1的SharedSlot中分配出一个SimpleSlot用来部署Key->Sink[1]。如上图中的⑥。

5. 为Key->Sink[2]分配slot。TaskManager1的SharedSlot中已经有同operator的Key->Sink[1]了，则只能选择另一个SharedSlot中分配出一个SimpleSlot用来部署Key->Sink[2]。如上图中的⑦。

最后Source、FlatMap[1]、Key->Sink[1]这些subtask都会部署到TaskManager1的唯一一个slot中，并启动对应的线程。FlatMap[2]、Key->Sink[2]这些subtask都会被部署到TaskManager2的唯一一个slot中，并启动对应的线程。从而实现了slot共享。
