Flink 模块

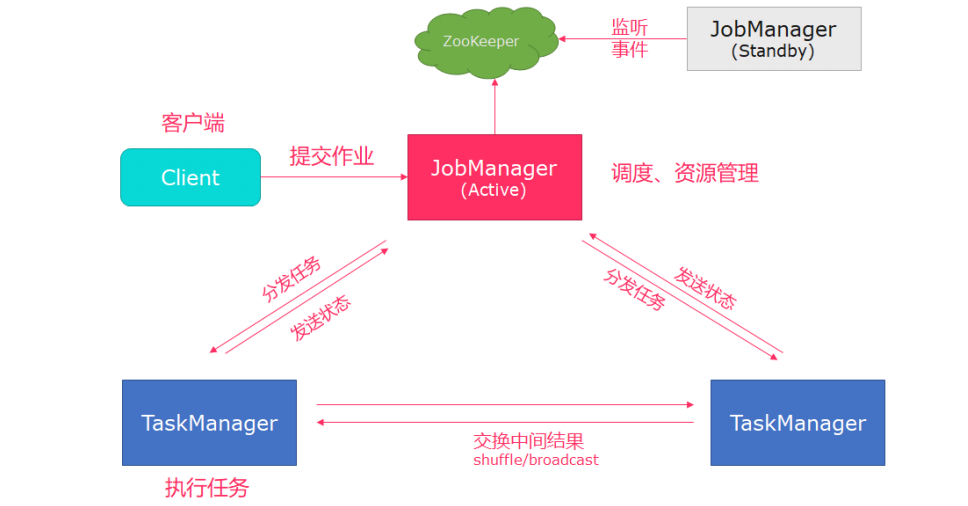

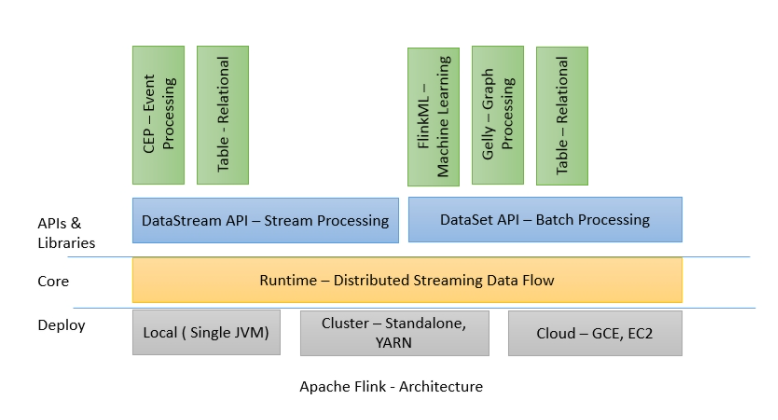

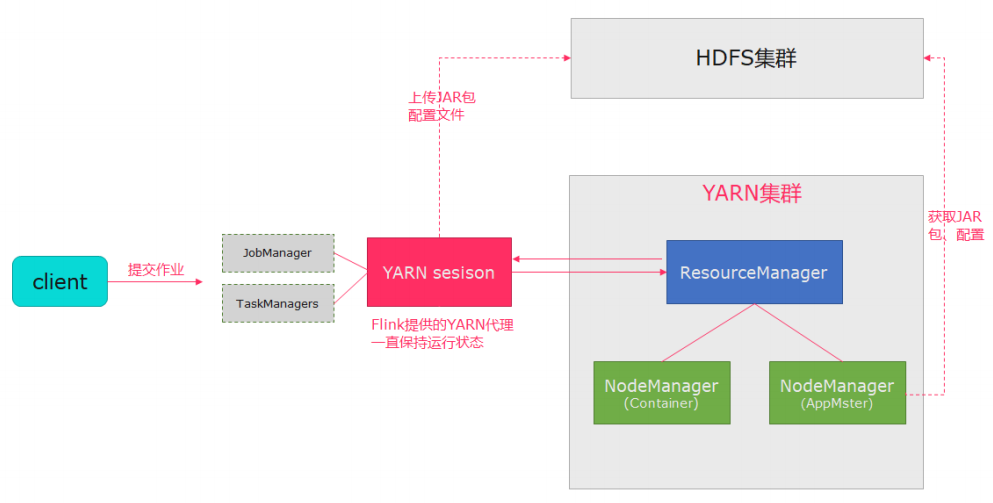

Flink 架构

补充

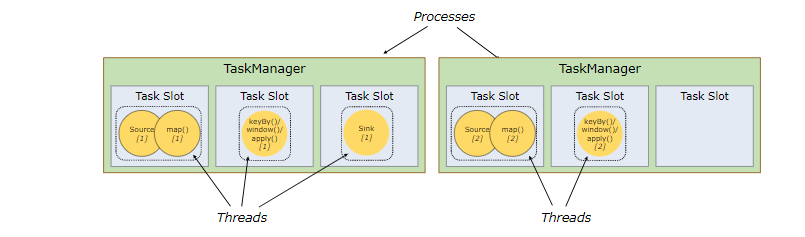

  1. 每个工作程序（TaskManager）是一个JVM进程，并且可以在单独的线程中执行一个或多个子任务。为了控制一个 worker 接受多少个任务，一个 worker 有一个所谓的任务槽（至少一个）。

  2. 每个任务槽代表TaskManager的资源的固定子集。例如，具有三个插槽的TaskManager会将其托管内存的1/3专用于每个插槽。

**

  1. 分配资源意味着子任务不会与其他作业的子任务竞争托管内存，而是具有一定数量的保留托管内存。请注意，此处没有发生CPU隔离。当前插槽仅将任务的托管内存分开。

  2. 通过调整任务槽的数量，用户可以定义子任务如何相互隔离。每个TaskManager具有一个插槽，意味着每个任务组都在单独的JVM中运行（例如，可以在单独的容器中启动）。具有多个插槽意味着更多子任务共享同一JVM。

  3. 同一JVM中的任务共享TCP连接（通过多路复用）和心跳消息。它们还可以共享数据集和数据结构，从而减少每个任务的开销。


  1. Flink允许子任务共享插槽，即使它们是不同任务的子任务，只要它们来自同一作业即可。结果是一个插槽可以容纳整个作业流水线。允许此插槽共享有两个主要好处：
    1. Flink集群需要的任务槽数与作业中使用的最高并行度完全相同。不需要计算程序总共包含多少个任务（并行度不同）。
    2. as
  • 一个好的默认任务插槽数应该是CPU内核数。使用超线程，每个插槽将占用2个或更多硬件线程。

    并不是任意两个 operator 就能 chain 一起的。其条件还是很苛刻的：

  1. 上下游的并行度一致
  2. 下游节点的入度为1 （也就是说下游节点没有来自其他节点的输入）
  3. 上下游节点都在同一个 slot group 中
  4. 下游节点的 chain 策略为 ALWAYS（可以与上下游链接，map、flatmap、filter等默认是ALWAYS）
  5. 上游节点的 chain 策略为 ALWAYS 或 HEAD（只能与下游链接，不能与上游链接，Source默认是HEAD）
  6. 两个节点间数据分区方式是 forward
  7. 用户没有禁用 chain
  8. 在同一个TaskManager 上

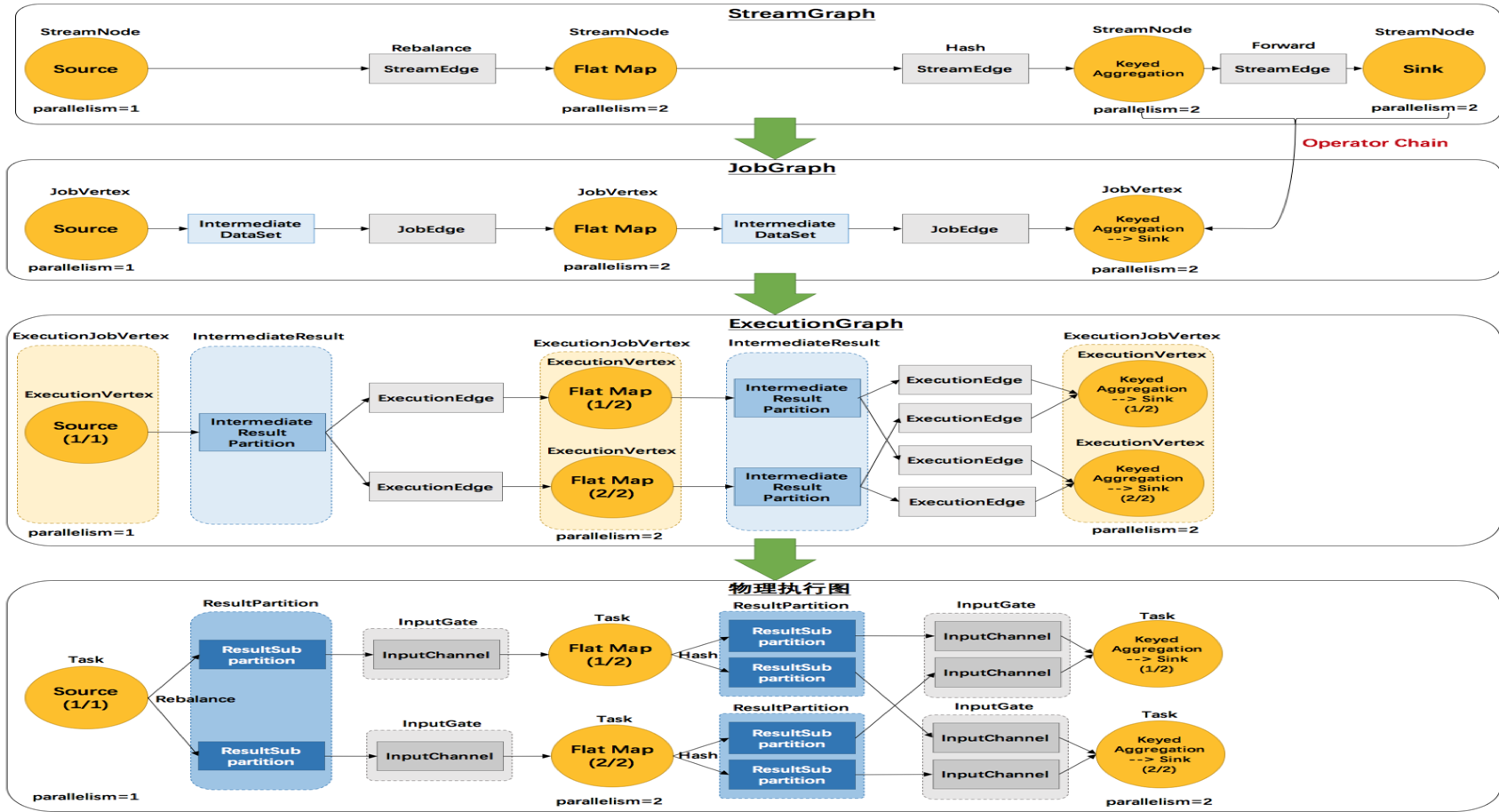

Flink 四层模型


  • StreamGraph
  • JobGraph
  • ExecutionGraph
  • 物理执行图
