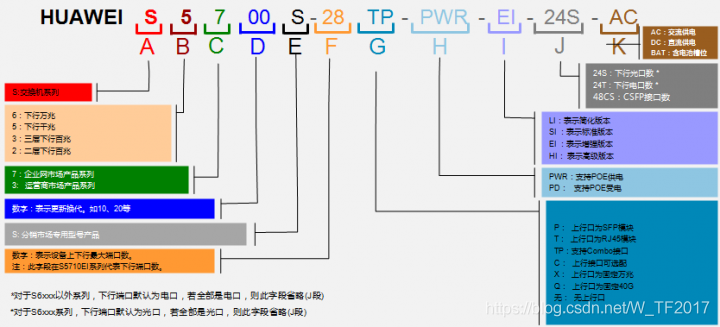

华为交换机命名规则
LI(Lite software Image)，表示设备为弱特性版本。
SI (Standard software Image)，表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)，表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)，表示设备为高级版本，包含某些更高级特性。

C：模块式
F：全光口
R：冗余（SOHO级别产品中后缀R代表机架式交换机）
Z：表示没有上行接口；（新产品不允许此位）
G：表示上行GBIC接口；
P：表示上行SFP模块；
T：表示上行RJ45接口；
V：表示上行VDSL接口；
W：表示上行可配置WAN接口；
C：表示上行接口可选配；
M：支持MCE功能；
S：表示上行接口为单模光口；
HI：旗舰型
EI：增强型
SI：标准型
TP：支持Combo端口；
x：上行口为固定万兆
G：千兆网络接口；
PWR：远程供电
DC：直流供电
AC：交流供电
V：VLAN划分（SOHO产品）
E：增强型（SOHO产品），E前缀表示教育网专供交换机
H：增强型（SOHO）
F，表示下行接口为模板，可插光接口板或电接口板。
当同时存在时，表示上行接口为多种接口类型复合。

	S1700系列命名规则中各部分的含义

标号	含义
S1700-8-AC
S	表示设备为交换机。
17	表示产品系列，17表示系列号，00表示子系列号。
8	表示最大可用端口数，S1700系列交换机支持的最大端口数量不同，目前分别为8、24、28、52口。
AC	表示供电方式，目前S1700系列仅支持交流供电方式（AC）。
S1700-28GFR-4P-AC/S1700-52FR-2T2P-AC
S	表示设备为交换机。
17	表示产品系列，17表示系列号，00表示子系列号。
28	表示最大可用端口数，S1700系列交换机支持的最大端口数量不同，目前分别为8、24、28、52口。
G	表示下行端口类型，G为千兆端口。如果无此部分则表示下行端口为百兆端口。
F	表示设备的网管类型，F代表全网管类型，W代表WEB网管型。无此部分表示该机型为非网管机型。
R	表示设备的安装结构，R表示为机架型结构。无此部分表示该机型为桌面结构。
4	表示上行端口数
P	表示对应的上行端口类型，其中T表示又绞线以太网电口，P表示SFP模块光口，TP表示光口和电口的Combo端口，无此部分表示该机型无上行端口。
AC	表示供电方式，目前S1700系列仅支持交流供电方式（AC）。

	S2700系列命名规则中各部分的含义

标号	含义
S2700-26TP-PWR-EI/S2700-52P-SI-AC/S2700-52P-EI-AC/S2700-9TP-SI
S	表示设备为交换机。
27	表示产品系列，27表示系列号，00表示子系列号。
26/52/9	表示最大可用端口数，S2700系列交换机支持的最大端口数量不同，目前分别为9、18、26、52口。
TP/P	表示上行端口类型，TP表示上行端口为支持光口和电口的Combo口，P表示上行端口为光口。
PWR	表示设备支持PoE供电，无此部分表示该机型不支持PoE供电。
EI/SI	表示设备软件版本类型，其中EI表示设备为增强版本，包含某些高级特性；SI表示设备为基本版本，包含基础特性。
AC/DC	表示供电方式，AC表示交流供电，DC表示设备为直流供电。

	S3700系列命名规则中各部分的含义

标号	含义
S3700-28TP-PWR-EI/S3700-52P-EI-24S-DC/S3700-28TP-EI-MC-AC/S3700-28TP-SI-AC
S	表示设备为交换机。
37	表示产品系列，37表示系列号，00表示子系列号。
28/52	表示最大可用端口数，S3700系列交换机支持的最大端口数量不同，目前分别为28、52口。
TP/P	表示上行端口类型，TP表示上行端口为支持光口和电口的Combo口，P表示上行端口为光口。
PWR	表示设备支持PoE供电，无此部分表示该机型不支持PoE供电。
EI/SI	表示设备软件版本类型，其中HI表示设备是高级版本，包含高性能OAM，内置RTC时钟等特性；EI表示设备为增强版本，包含某些高级特性；SI表示设备为基本版本，包含基础特性。
24S	表示下行端口类型，24S表示24个下行接口为光口。无此部分表示该机型中所有的下行接口均为电口。
AC/DC	表示供电方式，AC表示交流供电，DC表示设备为直流供电。
MC	表示设备具有监控口，无此部分表示该机型无监控口。

	S5700系列命名规则中各部分的含义

标号	含义
S5700-28C-EI/S5700S-52P-LI-AC/S5700-48TP-PWR-SI/S5700-28C-EI-24S/S5700-28C-HI
S	表示设备为交换机。
57	表示产品系列，57表示系列号，00表示子系列号。
S	S5700S中的第2个S表示该机型为商业型号
24/28/48/52	表示最大可用端口数，S5700系列交换机支持的最大端口数量不同，目前分别为24、28、48、52口。
C/TP/P	表示上行端口类型，其中C表示设备支持插卡，上行端口为2，4，或8；TP表示上行端口为支持光口和电口的Combo口，P表示上行端口为光口。
PWR	表示设备支持PoE供电，无此部分表示该机型不支持PoE供电。
EI/SI/HI/LI	表示设备软件版本类型，其中HI表示设备是高级版本，包含高性能OAM，内置RTC时钟等特性；EI表示设备为增强版本，包含某些高级特性；SI表示设备为基本版本，包含基础特性；LI表示简化版本。
24S	表示下行端口类型，24S表示24个下行接口为光口。无此部分表示该机型中所有的下行接口均为电口。
AC/DC	表示供电方式，AC表示交流供电，DC表示设备为直流供电。

	S7700、S9300、S9700系列命名规则中各部分的含义

标号	含义
S7706
S	表示设备为交换机。
77	表示产品系列，77表示系列号，00表示子系列号。
06	表示提供的业务板槽位数，目前分别为3、6、12个。
注：S7700、S9300、S9700都是机箱式结构的交换机，属于高端系列。它们主要用于城域网中的业务接入、汇聚和传输层。机箱式结构可以十分方便的通过插卡进行端口或功能上的扩展，它们的命名规划也主要是根据所配置的插槽数来区分的。

华三交换机命名规则

	设备版本规则

LI(Lite software Image)表示设备为弱特性版本。
SI(Standard software Image)表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性。
PWR 表示设备为支持远程以太网供电，供电符合802.3AF标准。

	机框式设备命名规则

H3C中、高端以太网交换机都是机框式设备，且都属于三层交换机。其产品命名中最后两位数字表示设备支持的业务单板槽位数，前面的数字则表示系列名，其中系列名的末尾数字表示三层交换的含义，可能为5及以上的数字。如S12518高端核心路由交换机表示设备提供18个业务插槽，属于S12500系列且具有三层路由交换功能。

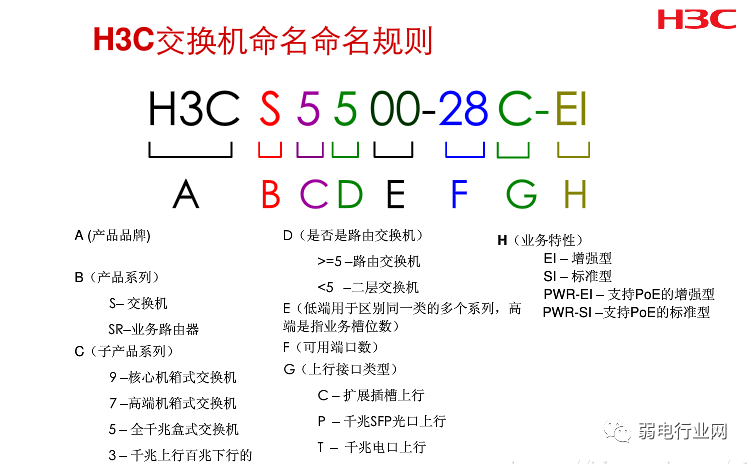

	盒式设备命名规则

H3C低端以太网交换机都是盒式设备，分为二层交换机或三层交换机。为了便于描述，使用此类格式表示低端交换机的产品型号：S—AB—CC—DD—EE—PWR—FF。

A列：产品品牌

B列：产品系列
S — 交换机
SR —业务路由器

C列：子产品系列
9 — 核心机箱式交换机
7 — 高端机箱式交换机
5 — 全千兆盒式交换机
3 — 千兆上行/百兆下行盒式交换机

D列：是否带路由功能
>=5 三层交换机
<5 二层交换机

E列：用于区别同一型号的多个系列
例如00/10/20

F列：中低端交换机表示可用端口数

G列：上行接口类型
C — 扩展插槽上行
P — 千兆SFP光口上行
T — 千兆电口上行
TP— 光电复用
F — 全光口
M— 支持MCE功能
R — 冗余（soho级别中后缀R代表机架交换机）

H 列：业务特性
HI — 旗舰型
SI — 标准型
EI — 增强型
LI — 精简型
PWR-SI — 支持POE的标准型
PWR-EI — 支持POE的增强型
SI：标准型弱三层
PWR：远程供电
DC：直流供电
AC：交流供电
V：VLAN划分（SOHO产品）
E：增强型（SOHO产品），E前缀表示教育网专供交换机
H：增强型（SOHO）
＋：升级版本
