1. BootRom菜单简介

BootROM（Boot Read-Only Memory）是一组固化到设备内主板上ROM芯片中的程序，它保存着设备最重要的基本输入输出的程序、系统设置信息、开机后自检程序和系统自启动程序。

当遇到以下情况时，可以通过BootROM菜单来进行处理:

  1. 系统崩溃，无法进入命令行操作界面时，可以通过BootRom菜单来进行恢复或者升级系统。
  2. 为防止丢失配置，可以通过BootROM菜单进行配置文件备份。
  3. 为防止非法用户进入BootRom菜单，可以通过BootRom菜单来修改进入BootRom菜单的密码。
  4. 用户的Console口登录密码遗忘导致无法登录设备时，可以通过BootRom菜单跳过Console口用户登录密码。

2. BootROM主菜单Main Menu

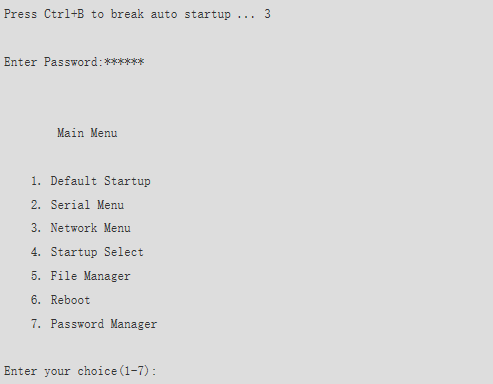

  • 通过console口连接设备。 | 说明：
    Console口连接方式请参见通过Console口登录设备。如果使用第三方终端仿真软件，请对通信参数进行设置。如果参数设置不正确，在操作BIOS菜单时，第三方软件有可能会输入附加字符，造成菜单操作功能达不到预期。 | | —- |
image.png 不同设备的显示界面可能会稍有不同，请以设备显示为准。
项目 描述
Press Ctrl+B to break auto startup 3秒内，按Ctrl+B，进入BootROM菜单。
一般在设备无法进入命令行界面的时候，进入此菜单进行调试启动。
启动等待时间可以通过4. Startup Select中的5. Set Startup Waiting Time进行设置。缺省时间为3秒。
Enter Password 输入密码，缺省是Admin@huawei。
若三次输入不正确的密码，系统将重新启动。
系统还提供修改密码的功能，可通过7. Password Manager中的1. Modify the menu password进行修改。
为充分保证设备安全，建议登录设备后及时更改密码并定时更新。
为充分保证设备安全，建议其他需配置密码处不要设为Admin@huawei。
1. Default Startup 当用户需要快速启动设备时，可以执行此操作。
当修改的参数不会对BootROM菜单前面的初始化工作有影响时，可以使用1. Default Startup启动设备，避免重复初始化设备。
执行此操作，不会进入重启BootROM阶段，直接从当前阶段继续启动。
若设备无Default Startup选项，可以选择Reboot。
2. Serial Menu 当用户需要更新BootROM和CPLD时，可以进入串口子菜单进行操作。
优点：无需配置，直接连线后使用。缺点：文件传输速率慢。
说明：
更新BootROM和CPLD的操作，建议在技术支持人员指导下使用。
3. Network Menu 当用户需要通过管理网口获取文件，可以进入网络接口子菜单进行操作。
优点：文件传输速率快。缺点：需要配置网络参数和文件服务器，以保证设备和服务器路由可达。
4. Startup Select 当用户需要查看和修改启动配置信息时，可以进入启动选项子菜单进行操作。
5. File Manager 当用户需要对文件系统进行管理和维护，可以进入文件系统子菜单进行操作。
6. Reboot 当修改的参数对BootROM菜单前面的初始化工作有影响时，需要执行6. Reboot先进入重启BootROM阶段，再继续启动。
7. Password Manager 为了防止非法用户进入BootROM菜单，可以进入此菜单修改进入BootROM菜单的密码。
当用户的Console口登录密码遗忘导致无法登录设备时，可以进入此菜单配置跳过串口用户登录密码。
组合键 在BootROM菜单中，可以使用Ctrl+M、Ctrl+J组合键。在BootROM任何菜单中使用该组合键，其功能类似于回车键。

3. 串口菜单Serial Menu

  • 进入BootRom主菜单，选择第2项，进入串口菜单。


项目 描述
1. Update Bootrom 通过串口更新BootROM。
2. Update CPLD Chip 0 通过串口更新CPLD。
3. Modify baud rate 修改串口参数。缺省情况下，传输速率为9600bit/s。
串口支持的传输速率有：
- 9600bit/s
- 19200bit/s
- 38400bit/s
- 57600bit/s
- 115200bit/s

若修改串口传输速率，需要在PC端更换传输速率与串口传输速率一致后，重新连接。 | | 0. Return | | 返回主菜单。 |

4. 网络菜单Network Menu

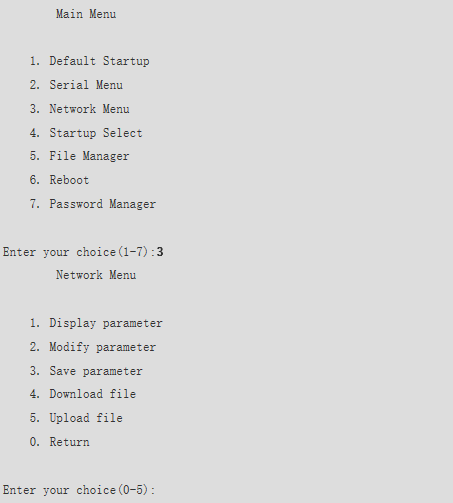

  • 进入BootRom主菜单，选择第3项，进入网络菜单。


项目 描述
1. Display parameter 通过此菜单可以查看当前的网络参数。
2. Modify parameter 下载或者上传文件之前，需要先通过此菜单设置网络参数。
设置的网络参数仅在当前有效。
3. Save parameter 如果要使当前设置的网络参数在系统下次重启时仍然有效，在继续启动设备前，需要先通过此菜单保存网络参数。
4. Download file 从服务器下载文件到设备。
用户进行了错误的配置，导致功能异常，可以通过此菜单恢复存储器中的配置文件和补丁文件等。
说明：
对于AR2240和AR3260，且使用SRU200或SRU200E主控板时，如果设备从服务器下载文件过程中网络出现异常，则文件传输中断。当网络恢复正常，继续下载此文件时，设备将会自动删除先前的中断传输文件，并重新下载该文件。
5. Upload file 从设备上传文件到服务器。
为防止配置信息丢失，可以通过此菜单备份存储器中的配置文件和补丁文件等。
0. Return 返回主菜单。

5. 启动文件菜单Startup Select

  • 进入BootRom主菜单，选择第4项，进入启动文件菜单。


项目 描述
1. Display Startup 查看当前启动和前一次启动的系统软件和配置文件等。
在系统升级或降级之前，可以通过此菜单查看启动的系统软件及配置文件是否为正确的启动加载文件。
2. Set Boot File 设置下次启动的系统软件。
在系统升级或降级之前，需要通过此菜单指定启动时使用的系统软件。
3. Set Config File 设置下次启动的配置文件。
在系统升级或降级之前，需要通过此菜单指定启动时使用的配置文件。
4. Startupfile Check Manage 启动文件校验管理。
当需要查看、修改启动文件校验配置时，需要通过此菜单进行启动文件校验管理。
5. Set Startup Waiting Time 设置启动等待时间。
需要输入所需的启动等待时间，时间范围为3～9秒。缺省时间是3秒。
修改的启动等待时间仅在本次上电的情况下有效，断电重启后则恢复到默认配置的3秒。
0. return 返回BootLoader菜单。

6. 文件管理菜单File Manager

  • 进入BootRom主菜单，选择第5项，进入文件管理菜单。


  • 进入文件系统菜单，选择第1项，进入Flash file system菜单。


  • 进入文件系统菜单，选择第2项，进入SDCard file system菜单。


项目 描述
1. List file in flash/SDCard[1] 查看flash或Micro SD卡中所有的文件列表。
2. Delete file in flash/SDCard[1] 删除flash或Micro SD卡中的文件。
3. Rename file in flash/SDCard[1] 重命名flash或Micro SD卡中的目录或文件。
4. Format flash/SDCard[1] 格式化flash或Micro SD卡。
5. Check flash/SDCard[1] 检查flash或Micro SD卡的合法性。
0. Return 返回主菜单。

7. 密码管理菜单Password Manager

  • 进入BootRom主菜单，选择第7项，进入密码管理菜单。


  • 为了防止非法用户进入BootROM菜单，可以通过Modify the menu password菜单修改进入BootROM菜单的密码。
  • 当用户的Console口登录密码遗忘导致无法登录设备时，可以通过Clear the console login password菜单配置跳过串口用户登录密码。
