1.简要概述

BGP/MPLS IP VPN是一种L3VPN（Layer 3 Virtual Private Network）。
- 这里的IP是指VPN承载的是IP报文，即还可以为其他的协议做VPN，比如IPv6。
- 3 层VPN传输的是IP网络层和以上的报文。
- 2层VPN传输的是二层和以上的报文，即源目MAC地址可能不变。
它使用BGP（Border Gateway Protocol）在服务提供商骨干网上发布VPN路由，使用MPLS（Multiprotocol Label Switch）在服务提供商骨干网上转发VPN报文。

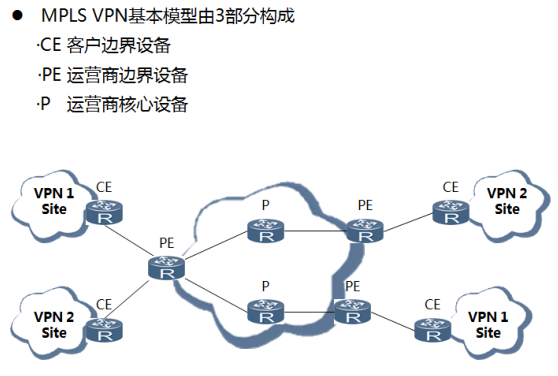

BGP/MPLS IP VPN的基本模型由三部分组成：CE、PE和P。
- CE（Customer Edge）：用户网络边缘设备，有接口直接与服务提供商SP（Service Provider）网络相连。CE可以是路由器或交换机，也可以是一台主机。通常情况下，CE“感知”不到VPN的存在，也不需要支持MPLS。
- PE（Provider Edge）：是服务提供商网络的边缘设备，与CE直接相连。在MPLS网络中，对VPN的所有处理都发生在PE上，对PE性能要求较高。
- P（Provider）：服务提供商网络中的骨干设备，不与CE直接相连。P设备只需要具备基本MPLS转发能力，不维护VPN信息。

PE和P设备仅由SP管理；CE设备仅由用户管理，除非用户把管理权委托给SP。
一台PE设备可以接入多台CE设备。一台CE设备也可以连接属于相同或不同服务提供商的多台PE设备。

1.1 VPN类型

3层VPN
- MPLS VPN
- Ipsec VPN
- GRE VPN
2层VPN
- L2TP VPN

2.基本概念

2.1 Site

site是指相互之间具备IP连通性的一组IP系统，并且，这组IP系统的IP连通性不需通过服务提供商网络实现。
Site的划分是根据设备的拓扑关系，而不是地理位置，尽管在大多数情况下一个site中的设备地理位置相邻。（比如一个VPN可以是一个市中的多个区的某些分部网络连接在一起形成的）
一个site中的设备可以属于多个VPN，换言之，一个site可以属于多个VPN。

2.2 MPLS VPN特点

2.3 MPLS VPN遇到的问题

2.4 地址空间重叠

在MPLS VPN中，不同VPN站点地址空间可以重叠。
共同的site
- 所谓共同的site指的是下面的这种情况

VPN1与上面的VPN是属于一个site（可以认为VPN1和VPN2是上面VPN的两个没有业务来往的子公司），另外VPN2与上面的VPN也是属于同一个site，这种情况下，只要这个共同的site不与VPN1和VPN2的重叠地址网段进行通信就可以了，因为实际上，在一个VPN中，会有多个地址网段；
但是如果VPN1和VPN2属于同一个VPN，那么就会有问题了。

3.基本原理

3.1 功能主键

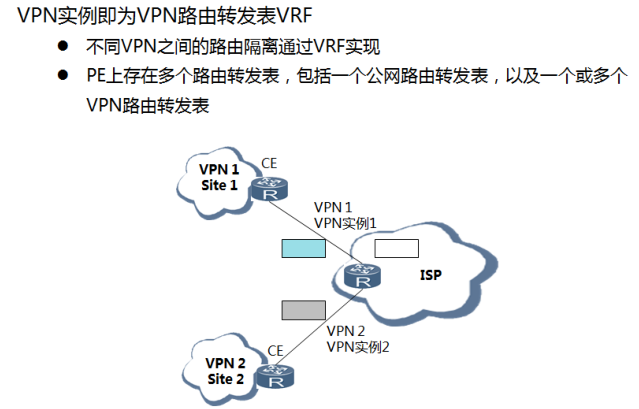

3.2 VPN实例

如何做到同一台PE设备的不同客户CE设备之间的隔离？

PE为每个直接相连的Site建立并维护专门的VPN实例，VPN实例中包含对应Site的VPN成员关系和路由规则。
具体来说，VPN实例中的信息包括：IP路由表**、标签转发表、与VPN实例绑定的接口以及VPN实例的管理信息。VPN实例的管理信息包括RD、路由过滤策略、成员接口列表**等。

公网路由转发表与VPN路由转发表存在以下不同：
公网路由表包括所有PE和P设备的IPv4路由，由骨干网的路由协议或静态路由产生。
VPN路由表包括属于该VPN实例的所有Site的路由，通过CE与**PE之间或者两个**PE之间的VPN路由信息交互获得。
公网转发表是根据路由管理策略从公网路由表提取出来的最小**转发信息；而VPN转发表是根据路由管理策略从对应的VPN路由表提取出来的最小转发信息。**
可以看出，PE上的各VPN实例之间相互独立，并与公网路由转发表相互独立。可以将每个VPN实例看作一台虚拟的设备，维护独立的地址空间并有连接到该设备的接口。

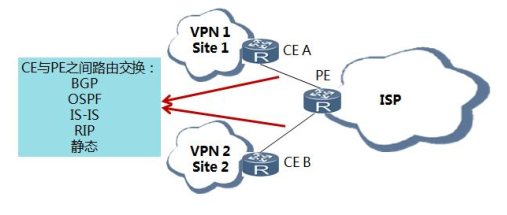

3.3 CE与PE之间的信息交互

如何PE设备与CE设备之间维护路由信息？

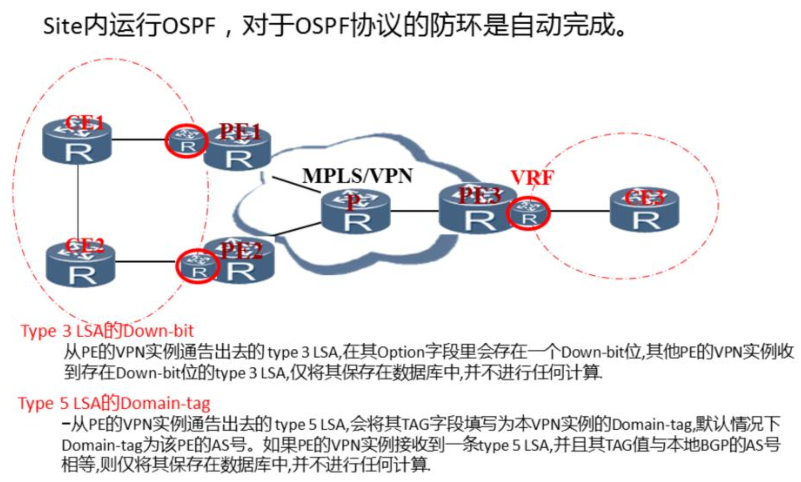

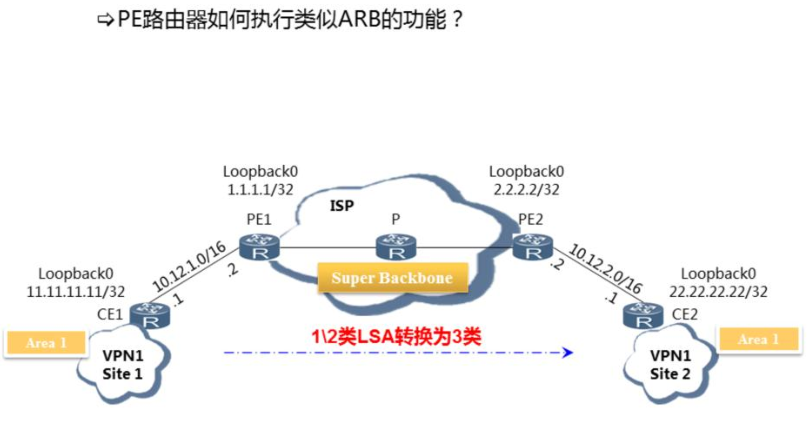

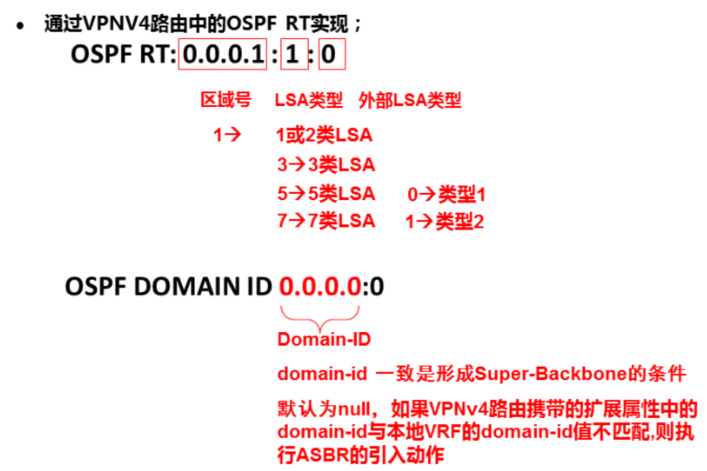

PE和CE之间通过标准的BGP，OSPF，IS-IS，RIP或者静态路由交换路由信息。
这个过程中，PE需要将CE传来的路由分别存储在不同的VRF，除此之外其他操作和普通的路由交换没有任何区别。
静态路由、RIP、BGP都是标准的协议，所有的CE端都可以使用相同的路由协议，但是需要在PE的每个VRF运行不同的实例，相互之间没有干扰。

3.4 MP-BGP

如何在公网上传递客户私网路由？

传统的BGP-4（RFC1771）只能管理IPv4的路由信息，无法正确处理地址空间重叠的VPN的路由。
为了正确处理VPN路由，VPN使用RFC2858（Multiprotocol Extensions for BGP-4）中规定的MP-BGP，即BGP-4的多协议扩展。MP-BGP实现了对多种网络层协议的支持，在Update报文中，将网络层协议信息反映到NLRI（Network Layer Reachability Information）及Next Hop。
MP-BGP采用地址族（Address Family）来区分不同的网络层协议，既可以支持传统的IPv4地址族，又可以支持其它地址族（比如VPN-IPv4地址族、IPv6地址族等）。
关于地址族的一些取值可以参考RFC1700（Assigned Numbers）。

3.5 RD和VPN-IPv4地址

如何容许通告重叠的客户私网路由？

PE之间使用MP-BGP（Multiprotocol Extensions for BGP-4，BGP-4的多协议扩展）来发布VPN路由，并使用VPN-IPv4地址族来解决BGP无法区分不同VPN中相同的IP地址前缀的问题。
RD用于区分使用相同地址空间的IPv4前缀。RD的结构使得每个服务供应商可以独立地分配RD，但为了在CE双归属的情况下保证路由正常，必须保证RD全局唯一。
- 即在同一台路由器上，为不同的VPN实例配置的RD值应该唯一

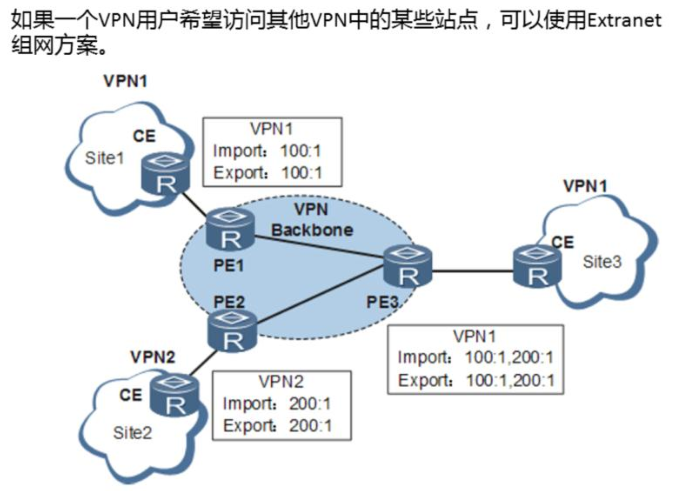

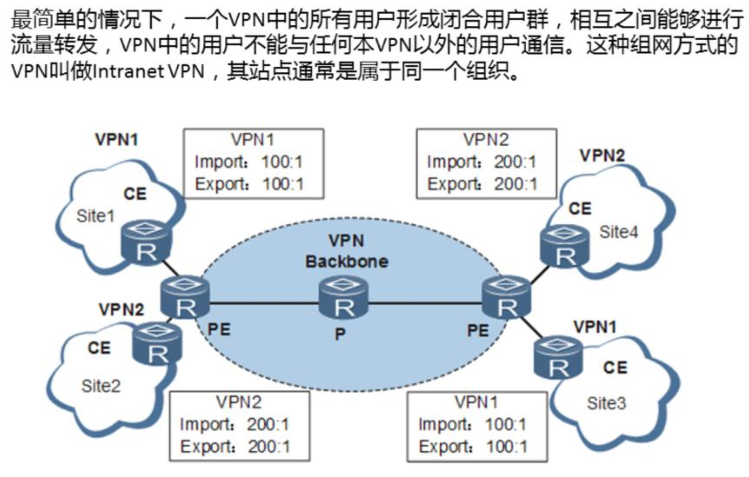

3.6 VPN Target（RT）

BGP/MPLS IP VPN使用32位的BGP扩展团体属性－VPN Target（也称为Route Target）来控制VPN路由信息的发布。

每个VPN实例关联一个或多个VPN Target属性。
有两类VPN Target属性：
- Export Target：本地PE从直接相连site学到IPv4路由后，转换为VPN IPv4路由，并为这些路由设置Export Target属性。Export Target属性作为BGP的扩展团体属性随路由发布。
- Import Target：PE收到其它PE发布的VPN-IPv4路由时，检查其Export Target属性。当此属性与PE上某个VPN实例的Import Target匹配时，PE就把路由加入到该VPN实例的路由表。
也就是说，VPN Target属性定义了一条VPN路由可以为哪些site所接收，以及PE可以接收哪些site发送来的路由。

使用VPN Target而不直接用RD作为BGP扩展团体属性的原因在于：
一条VPN-IPv4路由只能有一个RD，但可以关联多个VPN Target属性；BGP如果携带多个扩展团体属性，可以提高网络的灵活性和可扩展性。
VPN Target用于控制同一PE上不同VPN之间的路由发布。即，同一PE上的不同VPN之间可以设置相同的VPN Target来实现路由的互相引入。

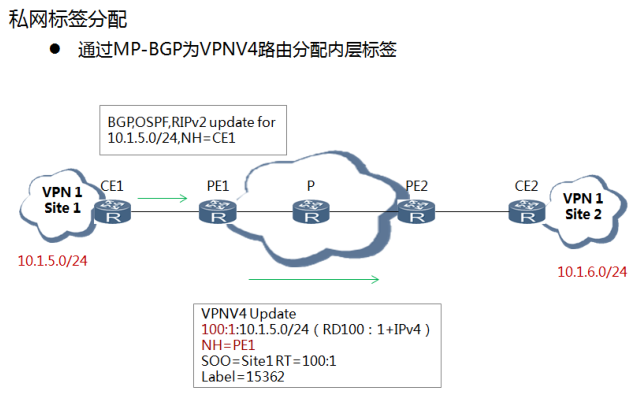

3.7 交换路由信息及私网标签分配

PE1从CE1接收到IPv4路由后，对该路由加上相应VRF的RD（RD手动配置），使其成为一条VPNV4路由，然后在路由通告中更改下一跳属性为自己，通常是自己的Loopback地址，并为这条路由加上私网标签，该标签由MP-IBGP协议随机生成（无需配置），同时加上Export Route Target属性，然后发送给它所有的PE邻居。
VRP5.3中，在PE1上需要启动MPLS，然后MP-BGP即可以为私网路由分配标签。PE之间便可以正确交互私网路由信息。
SOO主要用于防止VPN某站点有多个CE接入不同的PE时，从CE发往PE的VPN路由可能经过骨干网又回到了该站点的路由环路。

3.8 MP-BGP路由注入VRF

接收端PE2收到发送端PE1发布的路由后，将VPN-v4 路由变为IPV4路由，
并且根据本地VRF的import RT属性加入到相应的VRF中，保留私网标签，留做转发时使用
- 在将路由信息保存到PE2上的VRF后，除了私网标签，RD和RT都会被拿掉。
然后通过PE和CE之间的路由协议将IPv4路由信息发布给相应的CE，下一跳为接收端PE2的接口地址。

MP-BGP路由注入详细图解

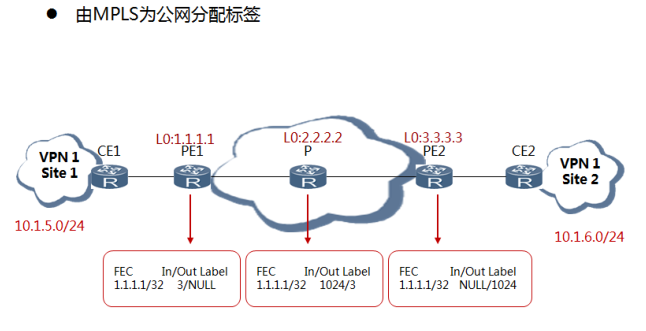

3.9 公网标签分配过程

在该拓扑中，只需要为1.1.1.1/32和3.3.3.3/32建立LSP就可以了，这两个地址也是MP-BGP建立邻居的地址。

私网数据交换需要跨越MPLS骨干网络，在这个过程中需要进行标准的MPLS转发，公网标签即外层标签分配的过程如下：
- 首先PE和P路由器通过骨干网IGP学习到BGP下一跳的地址。通过运行LDP协议分配公网标签，建立LSP通道。
- 标签栈用于报文转发，外层标签用来指示如何到达BGP下一跳，内层标签表示报文的出接口或属于哪个VRF。
- MPLS节点转发是基于外层标签转发，而不管内层标签是多少。
注意：
RD，Route Target用于处理路由信息（控制层面），
私网标签和公网标签用于指导数据转发（数据层面）。

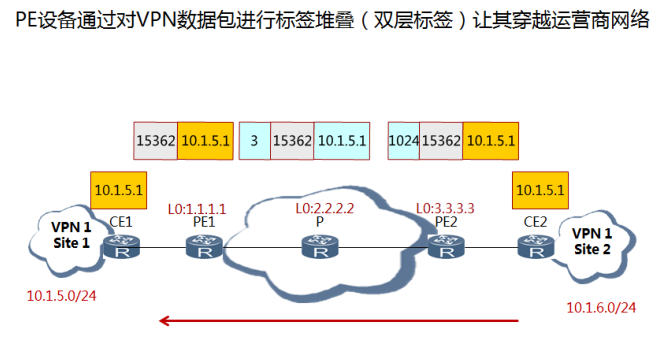

3.10 数据转发过程

CE2发出一个IP报文，目的地址为CE1，
PE2收到报文后，封装内层标签15362，再封装外层标签1024，转发给P，
P收到后，根据外层标签转发，因为P是倒数第二跳，所以弹出外层标签，保留内层标签，发送给PE1 ，
PE1收到后根据内层标签判断出该报文属于哪个VRF，即哪个Site，然后PE1去掉私网标签，将IP报文转发给CE1。

由上述的数据转发过程可以知道，只需要建立PE1—PE2的双向LSP即可完成私网数据的转发，也就是1.1.1.1/32到3.3.3.3/32的双向LSP，这两个地址也是MP-BGP建立邻居时使用的地址。

VPN数据转发时内外层标签的作用

VPN数据转发详细图解

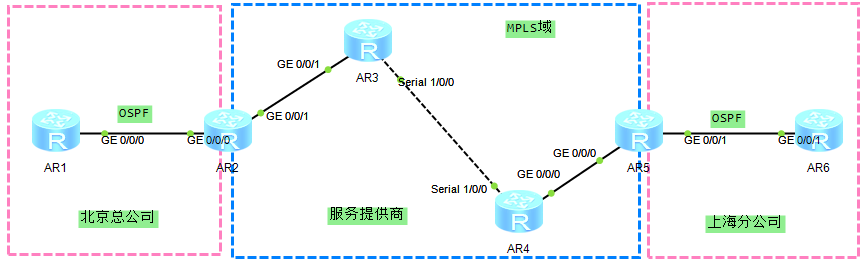

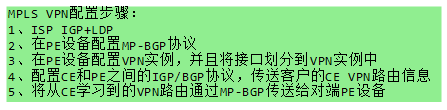

4.基本组网

4.1 基本组网与分析

在PE设备配置MP-BGP协议

[AR2-bgp]undo default ipv4-unicast
[AR2-bgp]peer 10.1.5.5 as 100
[AR2-bgp]peer 10.1.5.5 con l0
[AR2-bgp]ipv4-family vpnv4
[AR2-bgp-af-vpnv4]peer 10.1.5.5 enable

取消默认ipv4单播的说明
- bgp模式下配置的默认就是ipv4单播；
- 这意味着，BGP其实不仅仅可以用来传递ipv4单播路由条目，还可以传递其它类型的路由条目，比如IPv6单播，VPNv4路由等；
- 要配置传递的相应的路由条目，或者相应类型的BGP邻居，要在对应的模式下进行配置，比如上面的配置就是用来配置MP-BGP邻居的。

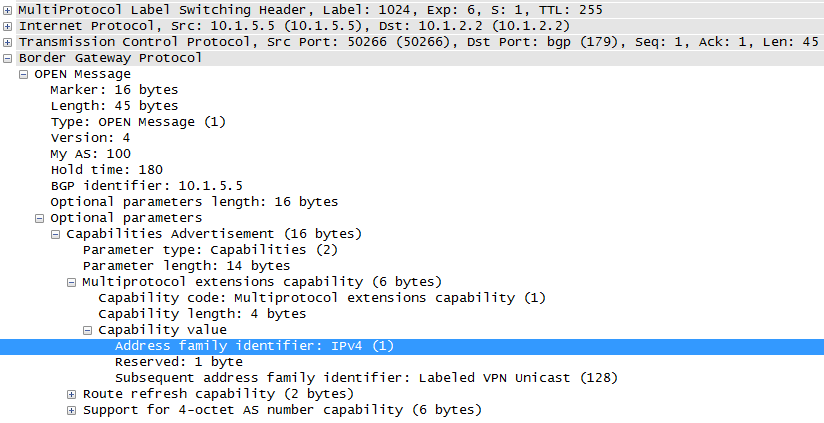

在R5也做了相应的配置后，可以抓取open报文查看相应的字段

从中就可以看出传递的是IPv4 VPN路由信息。

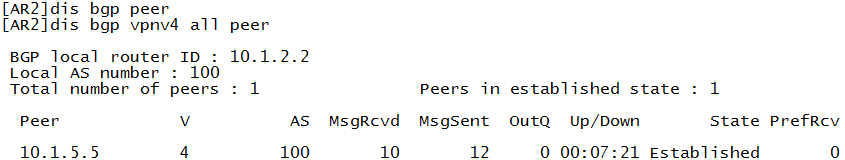

查看MP-BGP邻居

可以看到使用dis bgp peer时并没有邻居，是因为通过前面的配置可以知道，并没有配置ipv4单播的bgp邻居，只配置了vpnv4的邻居，dis bgp peer只是查看ipv4单播的bgp邻居的。

在PE设备配置VPN实例，并且将接口划分到VPN实例中

[AR2]ip vpn-instance yeslab
[AR2-vpn-instance-yeslab]route-distinguisher 100:1
[AR2-vpn-instance-yeslab-af-ipv4]vpn-target 100:1
IVT Assignment result:
Info: VPN-Target assignment is successful.
EVT Assignment result:
Info: VPN-Target assignment is successful.
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip binding vpn-instance yeslab
[AR2-GigabitEthernet0/0/0]ip add 10.1.12.2 24

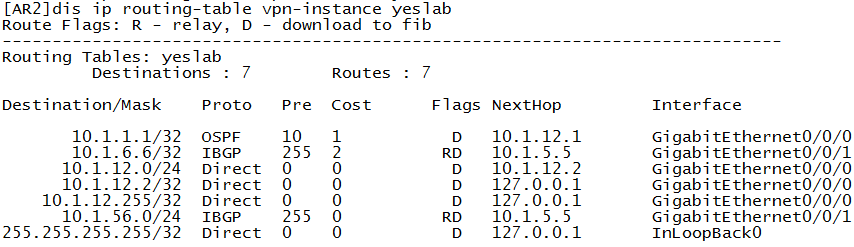

查看路由表

可以看到使用dis ip rou 10.1.12.0命令时，并没有路由显示，这是因为这时候10.1.12.0的接口已经划分进vpn实例中，即这时候它已经属于小路由器的了，而这个命令查看的是大路由器的路由表的，所以也就没有显示；
当使用下面的命令查看是，就是查看vpn实例的路由表了；
连通性测试

原因跟前面的是一样的，ping 10.1.12.1默认查看的是大路由器的路由表，所以不通，需要像后面的命令一样加上vpn的实例，指明需要查询的是vpn实例的路由表。

配置CE和PE之间的IGP/BGP协议，传送客户的CE VPN路由信息

[AR2]ospf 10 vpn-instance yeslab
[AR2-ospf-10]area 0
[AR2-ospf-10-area-0.0.0.0]net 10.1.12.2 0.0.0.0
[AR1]ospf 10
[AR1-ospf-10]area 0
[AR1-ospf-10-area-0.0.0.0

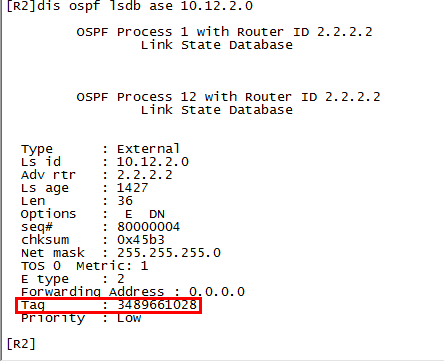

查看由表信息

同样，小路由器通过OSPF学习到的路由，在大路由器的路由表上也是看不到的；

将从CE学习到的VPN路由通过MP-BGP传送给对端PE设备
- 先看下面的VPN路由传递和引入的详细图解

BGP VPNv4路由表是属于大路由器的，同时也可以知道在做路由引入的时候，应该是在VPN实例的BGP中去进行引入，即ipv4-family vpn-instance中去引入；

配置如下

[AR2]bgp 100
[AR2-bgp]ipv4-family vpnv4
[AR2-bgp]ipv4-family vpn-instance yeslab
[AR2-bgp-yeslab]import-route ospf 10

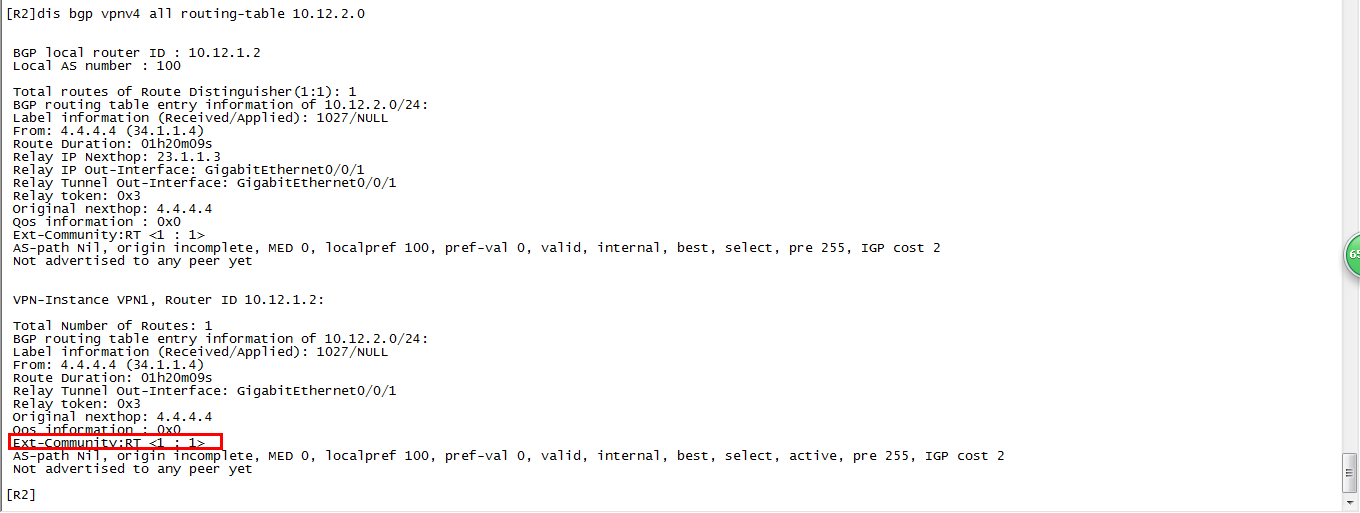

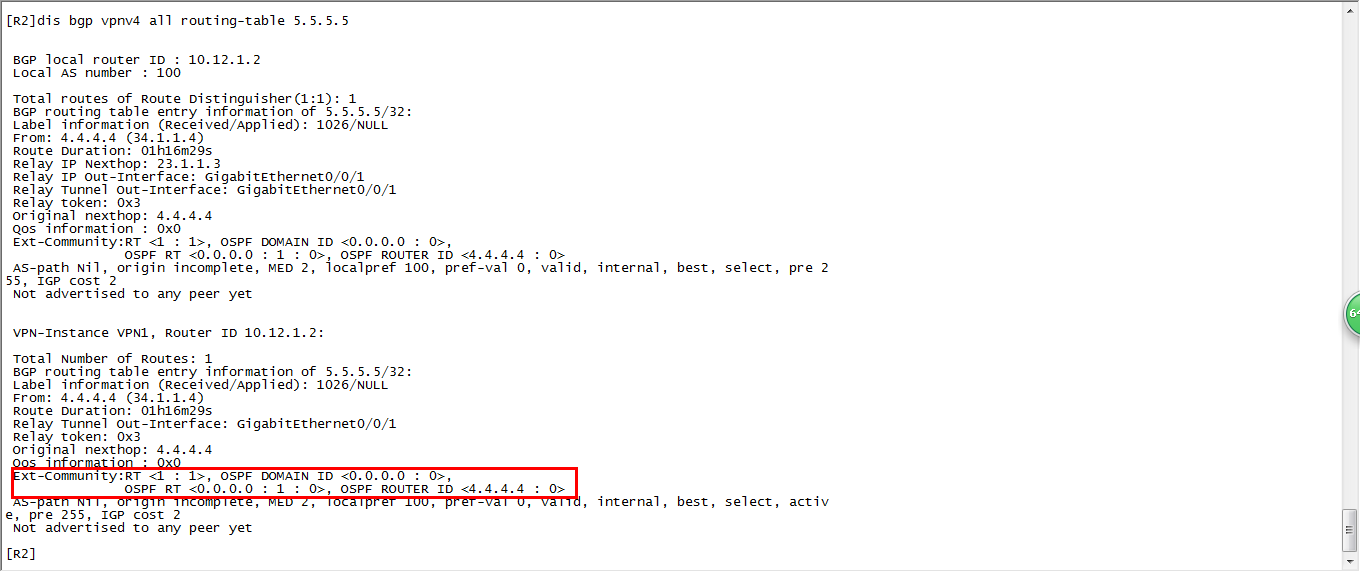

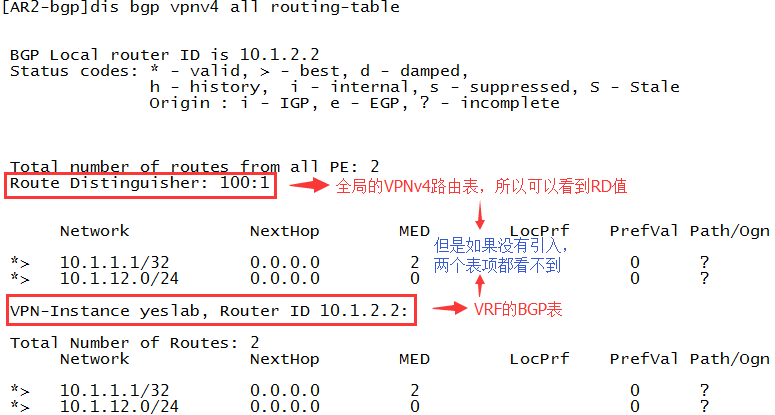

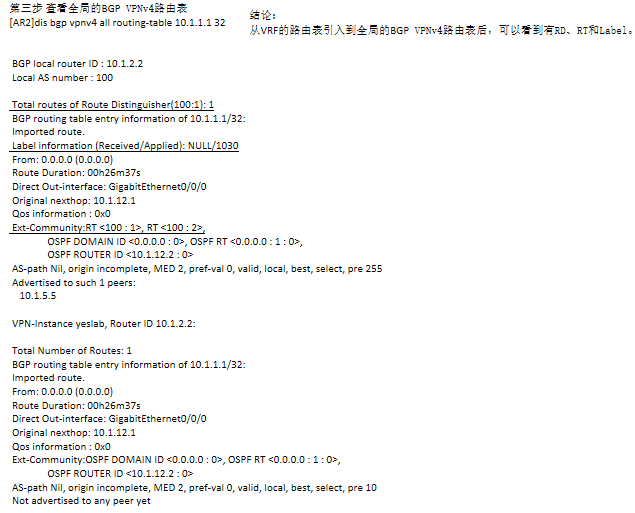

查看BGP VPNv4路由表

在上面的两个路由表中，前面一个是属于大路由器的，所以可以看到RD值，后面一个是小路由器的，所以可以看到VPN-Instance的标识，可以对比上面的图二来加深理解；

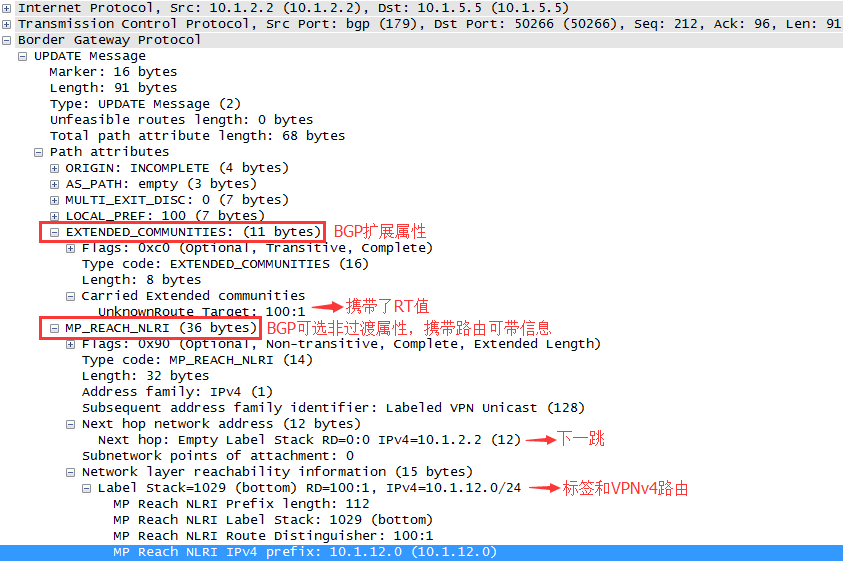

查看BGP UPDATE消息的数据报文详细信息

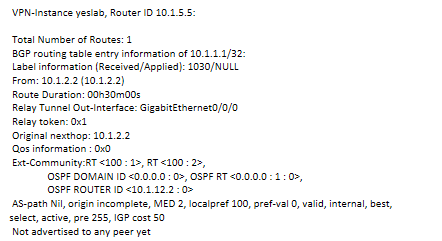

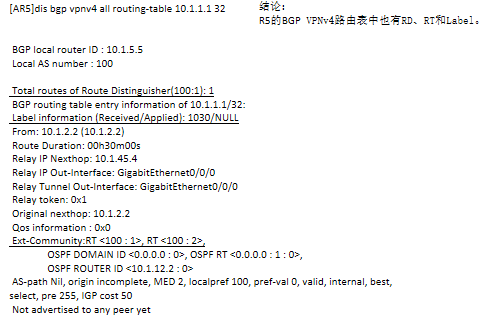

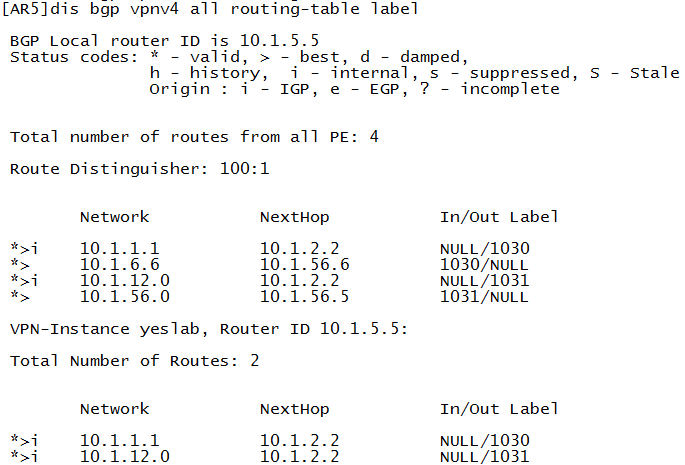

在R5上查看BGP VPNv4路由表

同样可以看到全局的BGP VPNv4路由和VRF的BGP路由表；

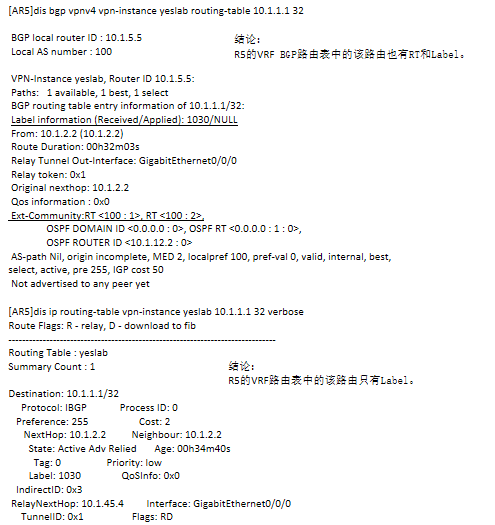

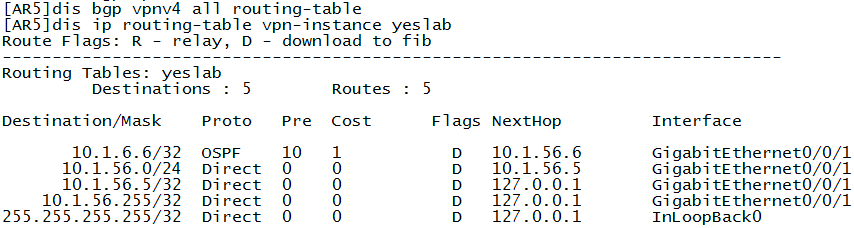

在R5上查看VRF路由表

可以看到已经学习到10.1.1.1/32路由，VRF路由表之所以会接收该路由条目，是因为VRF的import RT与该路由条目的export RT是一样的；
可以参考上面的图三，实际上，是有些小问题的，在于，应该是先检查是否有匹配的RT值再决定是否要将该VPNv4路由放入全局VPNv4路由表中（即进路由器的时候就做检查了），进而再放进对应的VRF路由表中；
基于这种情况，可以将R5的import RT修改为100：2，再查看R5上的全局VPNv4路由表和VRF BGP路由表，同时还有VRF路由表：

可以看到，重新配置入方向的RT值后，由于RT值不匹配，全局VPNv4路由表、VRF BGP路由表和VRF路由表都没有收到10.1.1.1/32路由条目；
实际上，可以配置不进行RT值的检查：

[AR5]bgp 100
[AR5-bgp]ipv4-family vpnv4
[AR5-bgp-af-vpnv4]undo policy vpn-target

再查看相关的表项：

此时可以看到只有全局VPNv4路由表有此表项，说明取消了RT值的检查之后，路由器保存了下来，但并没有被对应的VRF接收；
重新配置RT值检查，同时在R2上配置export RT为100:2，与R5的import RT对应；
在R5上配置将VRF路由表中通过BGP学习到的路由引入到OSPF中：

[AR5]ospf 10
[AR5-ospf-10]import-route bgp

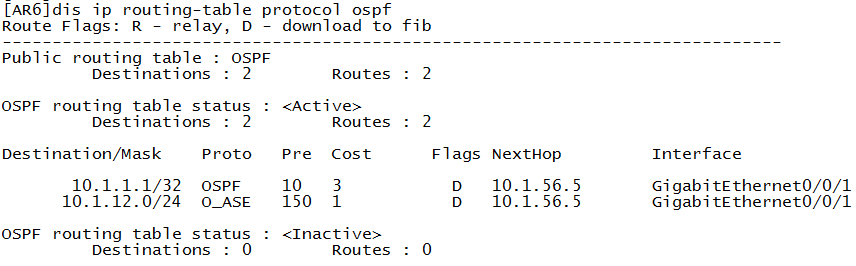

就可以在R6上看到10.1.1.1/32路由表项：

在R6~R5的相关路由器也做类似上面的配置，从而使R1学习到R6上的路由条目。

上面的过程都是控制层面的，下面研究数据平面的，也就是数据的转发过程

以R6发送数据给R1为例进行说明；

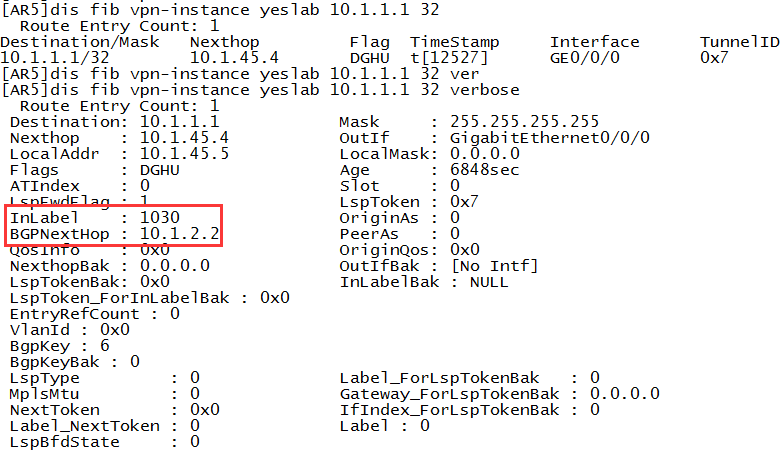

R5收到数据后，先查看VPN-Instance的FIB表和vpnv4的标签转发表项

可以看到，下一跳发往10.1.2.2，并且会打上标签1030（这时fib上的InLabel指的是下游也就是10.1.2.2分配给10.1.1.1/32的标签）；

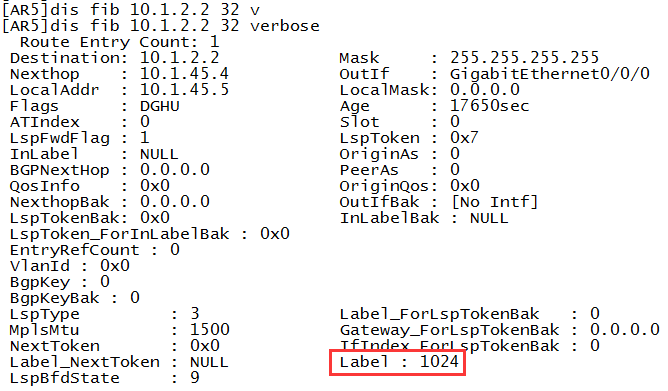

R5再查看路由器的FIB表和NHLFE表项

之后沿着中间路由器，基于外层标签的转发，当数据到达R2时，只有内层标签1030；
查看R2上的LSP表项

可以看到数据是发往对应VRF的，也就是说，VRF接收的是去掉内层标签之后的纯IP报文；
查看对应VRF的路由表

这样的话就可以把数据正确转发到10.1.1.1/32了。
问题补充1：MP-BGP标签分配原则
- 另外需要知道的是，MP-BGP为私网路由分配标签也是基于前缀的，当然也可以配置成基于VPN实例来进行分配，即一个VPN实例就分配一个标签，这样可以节省标签。

问题补充2：/24前缀无法传输VPN流量
- 前面用来建立LSP隧道的前缀都是/32的，分别是10.1.2.2/32和10.1.5.5/32；

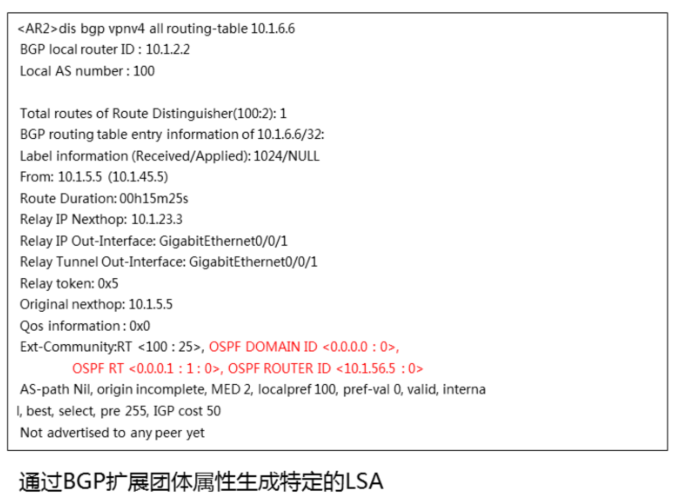

- 如果换成10.1.2.2/24和10.1.5.5/24，或者只有其中一个是/24的，那么就会出现问题，会发现MP-BGP传递过来的VPNv4路由下发到VRF的BGP表后，无法下发到VRF的路由表：

可以看到此时的10.1.6.6/32路由其实是有传递过来的，只是不生效的，所以在VRF的路由表也肯定看不到：

所以最后R1也不会学习到10.1.1.1/32的路由条目；
原因分析
- 前面在MPLS的内容时有提到路由汇总导致的问题；
- 就是LSP可能会被分成两段；
- 如果出现这样的情况，当打上两层的标签到了中间进行汇总的路由器时，会把外层标签拿掉，准备将数据放到第二条LSP中进行转发，但是这时会发现还有一个内层标签，但是该路由器并不认识这个标签，于是就会把这个数据丢弃了；
- 这也就意味着，如果不是一条完整的LSP，对于上层应用是有影响的，比如MPLS VPN的场景；
- 但实际上在这个场景当中，并没有做路由汇总，只是华为设备在此做了一个限制，就是当R2发现该LSP是/24前缀之后，会认为可能是中间某台路由器做了路由汇总，通过前面的分析知道，如果做了汇总，那么MPLS VPN的数据转发肯定是失败的，所以R2直接会把通过MP-BGP学习到的路由条目定义为无效，虽然已经放到VRF的BGP表中，但是是无效的，因此该路由条目是不会下发到VRF的路由表中的，这样的话就可以避免前面可能出现的丢弃MPLS VPN报文的情况；
- 实际上R5还是可以学习到10.1.1.1/32的条目的，因为从R5-R2方向去往10.1.2.2的LSP还是/32前缀的。
