一. 华为

1.1 配置SNMPv1与网管通信


组网需求：

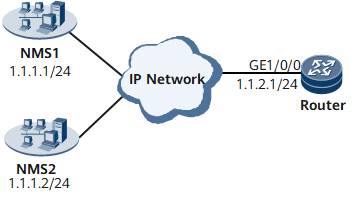

1. 如上图所示，在网络中，用户的两个网管和路由器通过公网相连，由于业务的需求，用户规划网管NMS2可以管理路由器上的所有节点，网管站NMS1不再管理该路由器。
1. NMS2管理路由器的过程中，为了方便对告警信息进行定位，避免过多的无用告警对处理问题造成干扰，用户只允许缺省打开的模块可以发送告警到NMS。
1. 由于网管管理员离路由器较远，为了使路由器出现故障时网管管理员能快速联系上该设备管理员，以便对故障进行快速定位和排除，故要求在路由器上配置设备管理员的联系方法。

1.1.1 配置思路

采用如下思路配置设备使用SNMPv1与网管通信：
1. 使能SNMP Agent
1. 配置路由器的SNMP版本为SNMPv1
1. 配置SNMP接收和响应网管请求报文的源接口信息
1. 配置用户访问权限，限制NMS2可以管理路由器上的节点
1. 配置路由器的Trap功能，使路由器产生的告警能够发送至NMS2
1. 配置路由器管理员的联系方式
1. 配置网管站（NMS2）

1.1.2 前置准备

为完成此配置，需要准备如下数据：
1. SNMP版本
1. 团体名称
1. ACL号
1. 网管站的IP地址
1. 设备管理员的联系方式

1.1.3 操作步骤


1. 配置路由器和网管站之间路由可达
1. 使能SNMP Agent
1. snmp-agent password min-length 10
1. snmp-agent
3. 修改SNMP版本为SNMPv1
1. snmp-agent sys-info version v1
4. 配置SNMP接收和响应网管请求报文的源接口信息
1. snmp-agent protocol source-interface loopback0
5. 配置网管站的访问权限

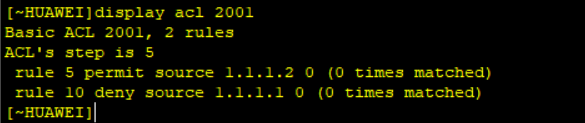

1. 配置ACL，限制NMS2可以管理路由器，NMS1不允许管理路由器
1. image.png
1. 配置MIB视图，限制NMS2可以管理路由器上的节点
1. image.png
1. 配置团体名引用ACL和MIB视图
1. image.png
6. 配置告警功能
1. image.png
1. snmp-agent trap enable
7. 配置设备管理员联系方式
1. snmp-agent sys-info contact Tel 0791-123456
验证配置结果：
1. 查看SNMP版本

2. 查看团体名的配置信息
3. 查看MIB视图

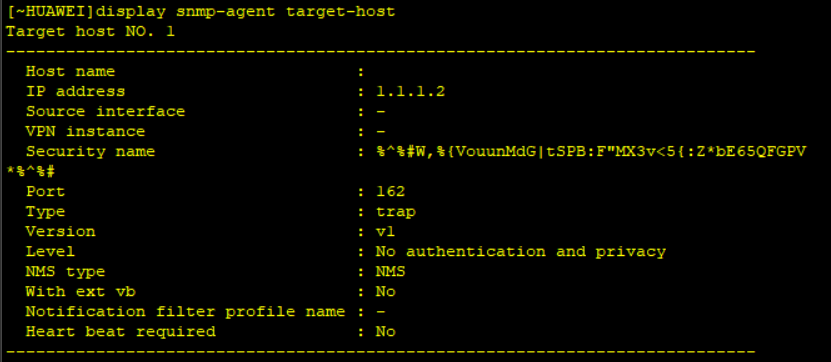

4. 查看告警的目标主机
5. 查看设备管理员联系方式
image.png |

1.2 配置SNMPv2c与网管通信


组网需求：
如上图所示，在网络中，用户的两个网管和路由器通过公网相连，由于业务的需求，用户规划网管NMS2可以管理路由器上的所有节点，网管站NMS1不再管理该路由器。
NMS2管理路由器的过程中，为了方便对告警信息进行定位，避免过多的无用告警对处理问题造成干扰，用户只允许缺省打开的模块可以发送告警至NMS。由于路由器发送的告警需要经过公网才能被网管接收，为了保证告警接收的可靠性，采用Inform方式告警。由于网管管理员离路由器较远，为了使路由器出现故障时网管管理员能快速联系上设备管理员，以便对故障进行定位和排除，故要求在路由器上配置设备管理员的联系方式。

1.2.1 配置思路

采用如下思路配置设备使用SNMPv2c与网管通信
1. 使能SNMP Agent
1. 配置路由器的SNMP版本为SNMPv2c
1. 配置SNMP接收和响应网管请求报文的源接口信息
1. 配置用户访问权限，限制NMS2可以管理路由器上的节点
1. 配置路由器的Inform告警功能，使路由器产生的告警能够发送至NMS
1. 配置设备管理员联系方式
1. 配置网管站（NMS2）

1.2.2 前置准备

为完成此配置，需要准备如下数据：
1. SNMP版本
1. 团体名称
1. ACL号
1. 网管站的IP地址
1. 设备管理员的联系方式

1.2.3 操作步骤


1. 配置路由器和网管站之间路由可达
1. 使能SNMP Agent
1. image.png
3. 配置路由器的SNMP版本为SNMPv2c
1. image.png
4. 配置SNMP接收和响应网管请求报文的源接口信息
1. image.png
5. 配置网管站的访问权限
1. 配置ACL，限制NMS2可以管理路由器，NMS1不允许管理路由器
1. image.png
2. 配置MIB视图
1. image.png
3. 配置团体名引用ACL和MIB视图
1. image.png
4. 配置告警功能
1. image.png
5. 配置设备管理员联系方式
1. image.png
验证配置结果：
1. 查看SNMP版本
1. image.png
2. 查看团体名的配置信息
1. image.png

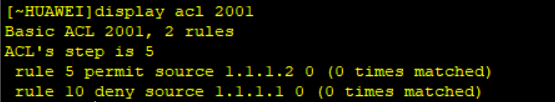

3. 查看ACL配置
1. image.png
4. 查看MIB视图
1. image.png

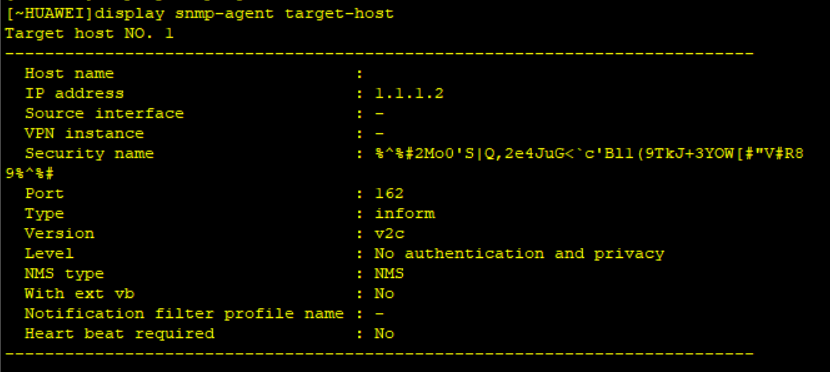

5. 查看告警的目标主机
1. image.png
6. 配置设备管理员联系方式
1. image.png

二. 华三

三. 迈普
