一、WLAN概述

1.1 什么是WLAN？

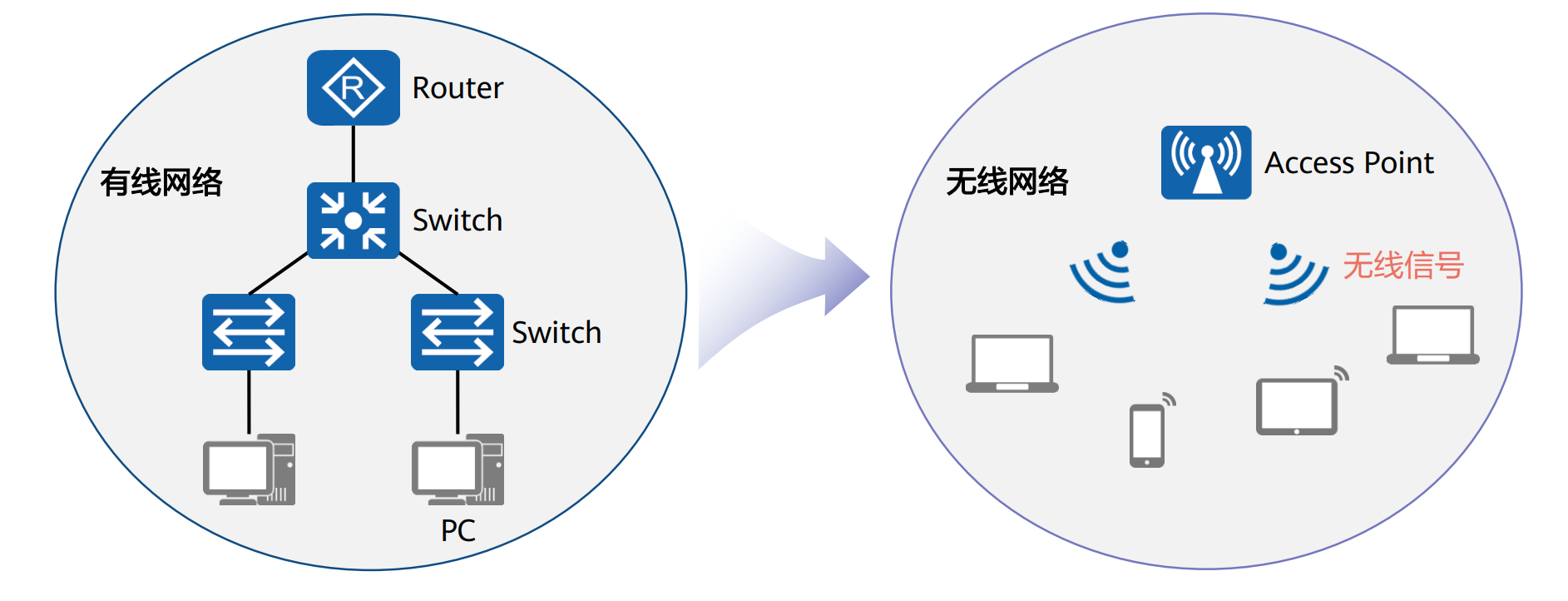

• WLAN即Wireless LAN（无线局域网），是指通过无线技术构建的无线局域网络。WLAN广义上是指以无线电波、激光、红外线等无线信号来代替有线局域网中的部分或全部传输介质所构成的网络。

1.2 IEEE 802.11、WLAN与WiFi

• WiFi是 WLAN下的一个子集，所有由无线组成的局域网络都属于WLAN。
• IEEE802.11协议下也有一系列分支。
• 传统的叫法还是由802.11n、802.11ax，最近这些年更改为WIFI5、6，这样利于普通人辨认技术的升级版本。随着技术的升级，WIFI的速率也越来越高。
• 无线介质下，所有设备在一起的最高速率为版本所支持最高速率，为共享介质。

1.3 WiFi的发展趋势

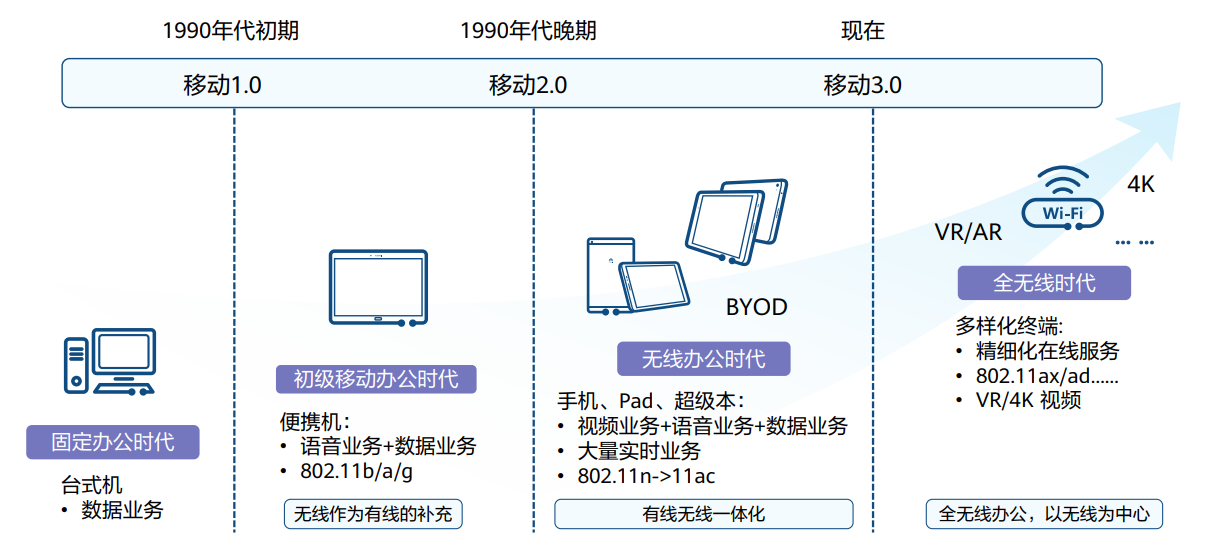

二、WLAN的基本概念

2.1 WLAN设备介绍

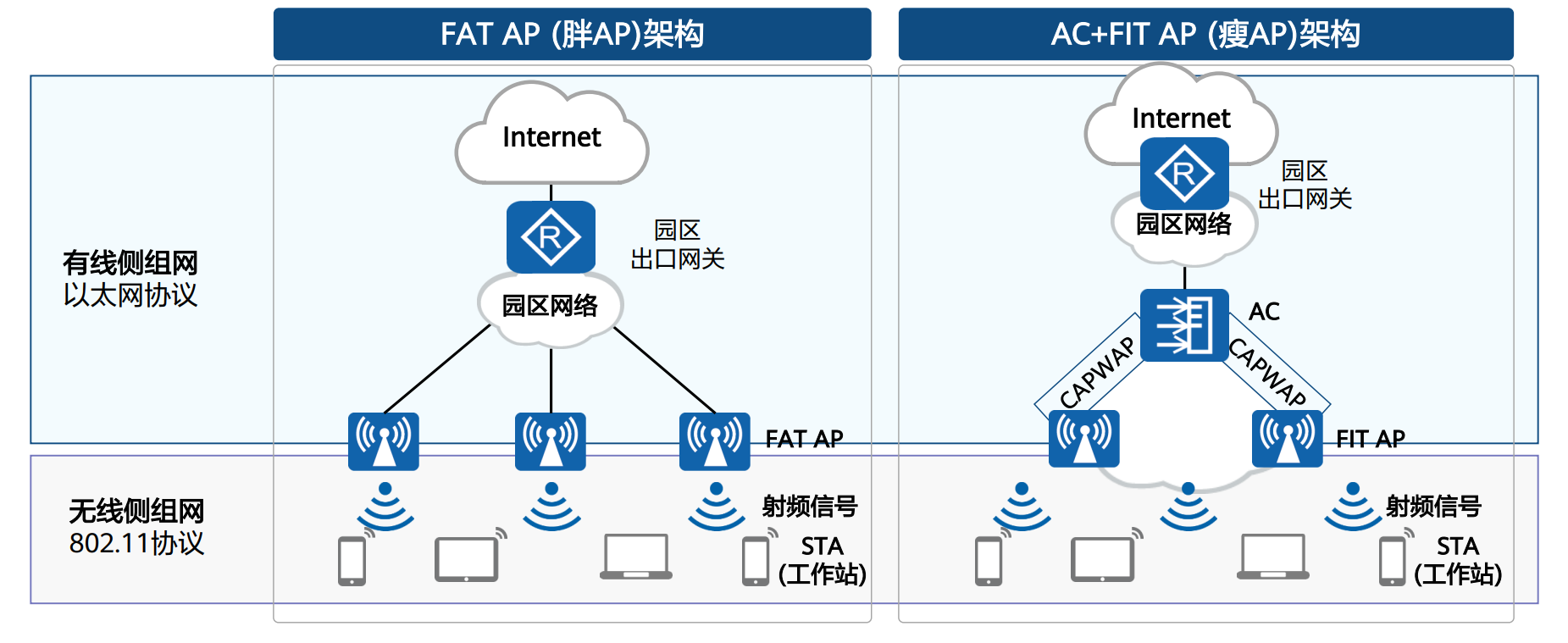

• 常见的WLAN设备一般为家用WIFI路由器，为胖AP，集成了所有功能。
• 企业网中的架构一般普通的AP接入点为瘦AP，只有无线接入的功能，其控制与配置需要AC进行控制。

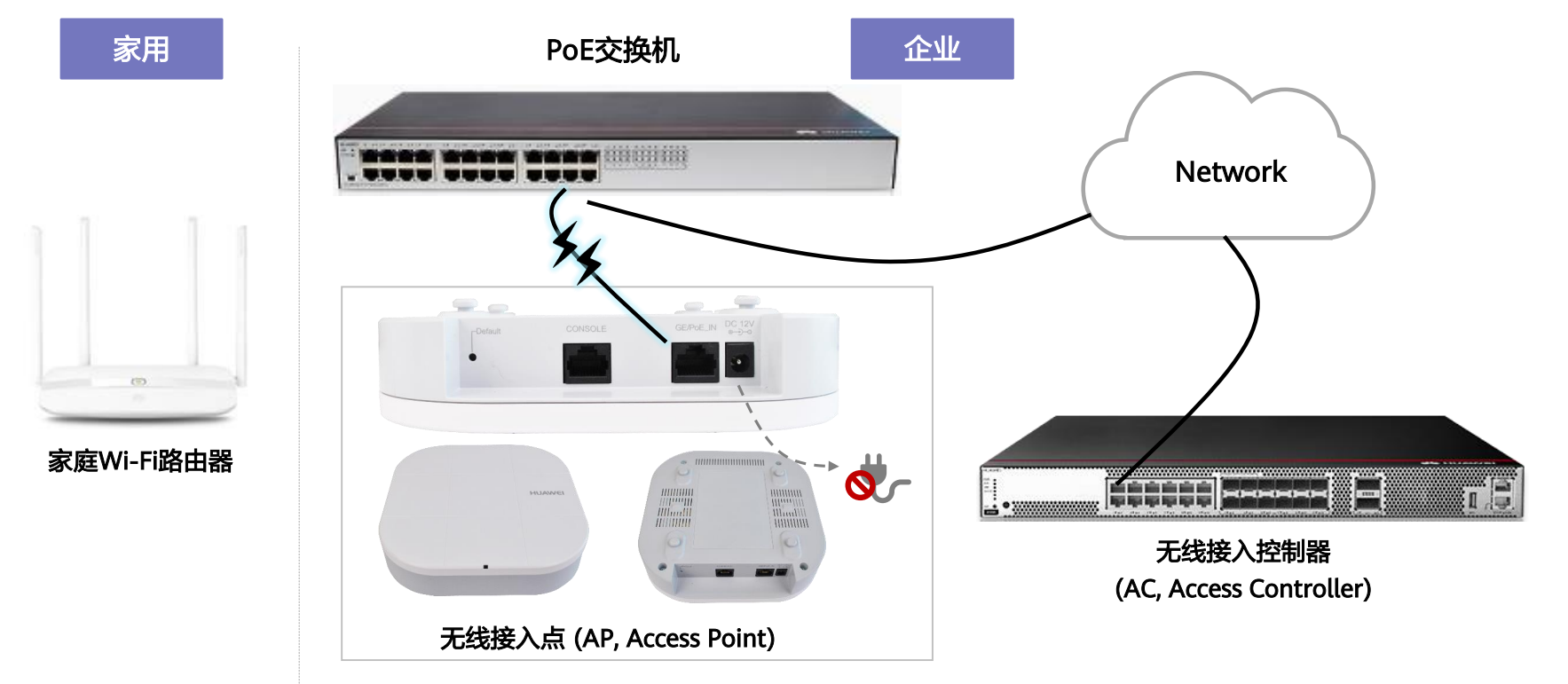

• 由于AP通常挂顶在天花板上，其供电一般是使用POE（Power over Ethernet）交换机为其供电。

2.2 基本的WLAN组网架构

• 胖AP组网与家用路由器一致

2.3 敏捷分布式AP构架

• 在大学宿舍中通常使用敏分AP架构，在走廊中部署中心AP，在房间中通过有线连接中心AP，使得房间中信号更加。
• 在酒店这种房间密布的场景，现在更多使用WIFI面板。

2.4 有线侧组网概念

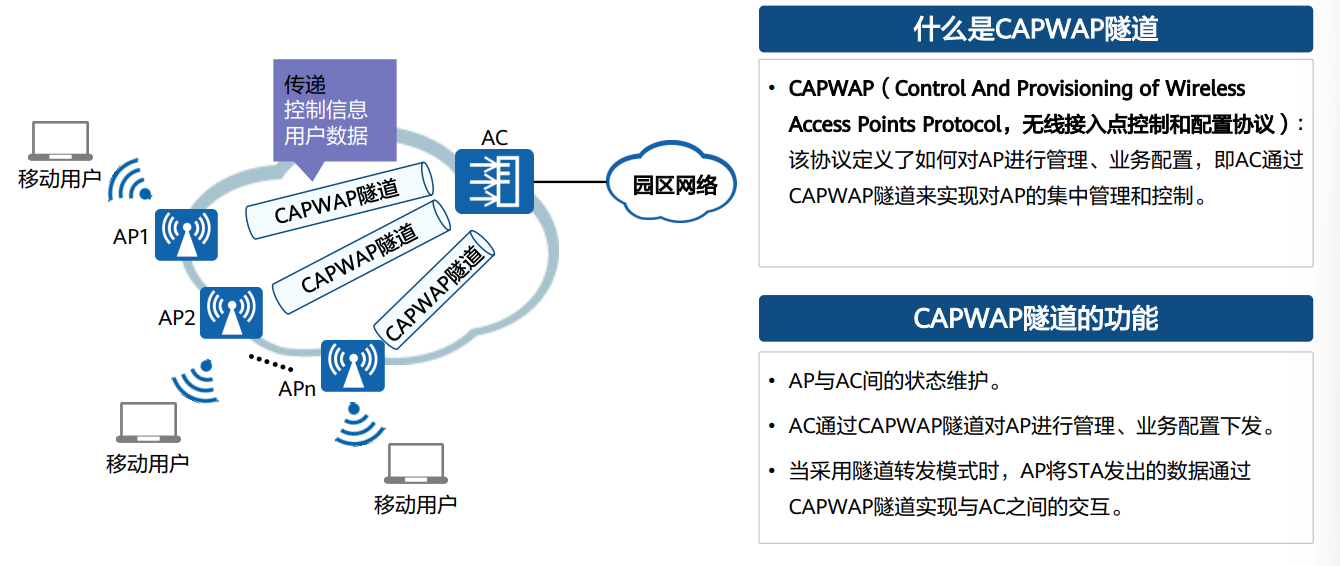

2.4.1 CAPWAP协议

2.4.2 AP-AC组网方式

• 组网方式分为二层组网和三层组网
• 在大的网络架构中，通常为三层组网，小型网络中，可以只有一个网段。
• 组网方式没有严格要求，以实际需求为准。

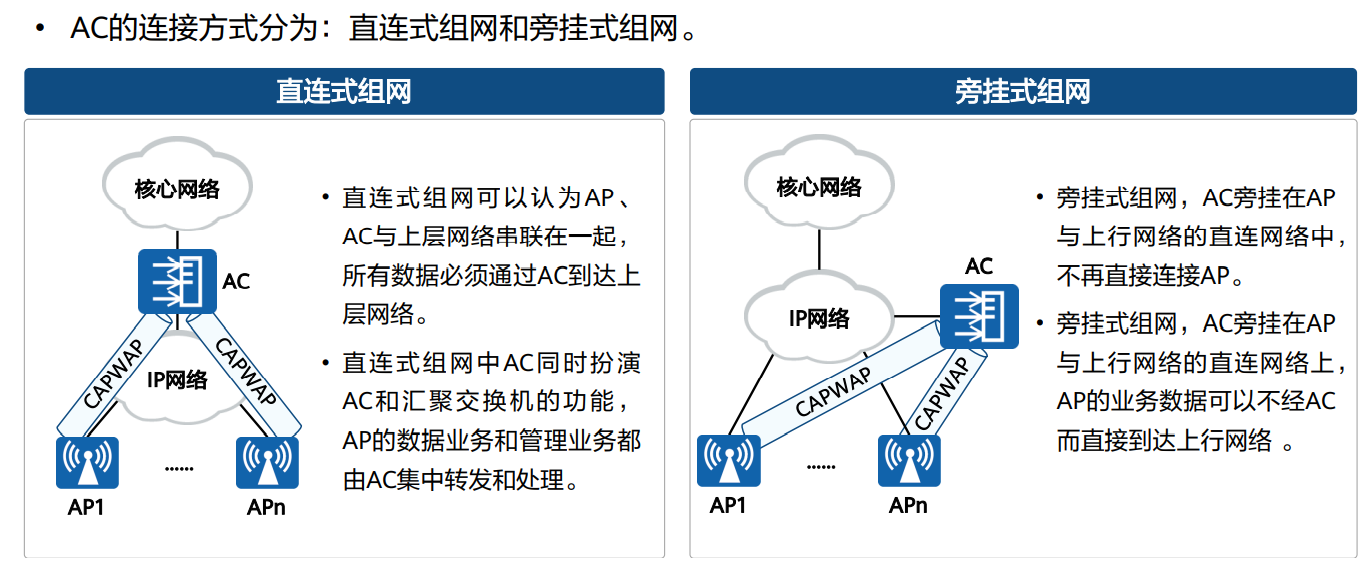

2.4.3 AC连接方式

2.5 无线侧组网概念

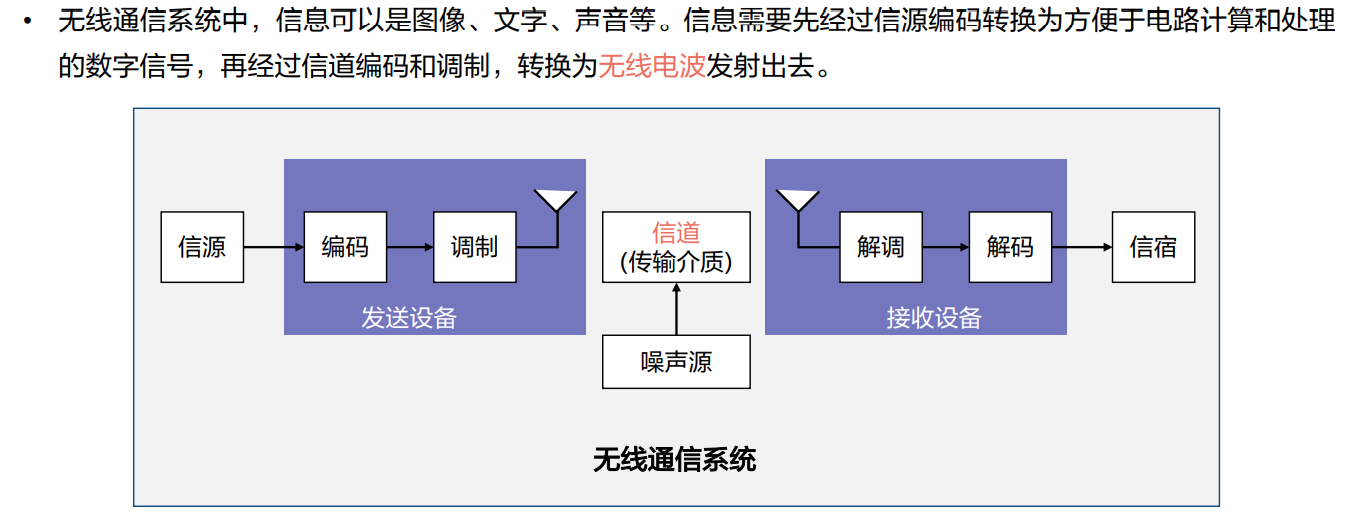

2.5.1 无线通信系统

• 信源值得就是信息发送的源头，例如手机里的数据通过无线发送，手机就是这些信息的信源。通过无线网卡进行编码调制，然后通过天线进行发送。

2.5.2 无线电磁波

2.5.3 无线信道

• 2.4G赫兹虽然有14个信道，但相互之间是有重叠的部分，所以存在信道干扰。
• 一般划分信道最好是信道之间相互隔开，例如1、6、11，保证错开5位才没有任何重叠

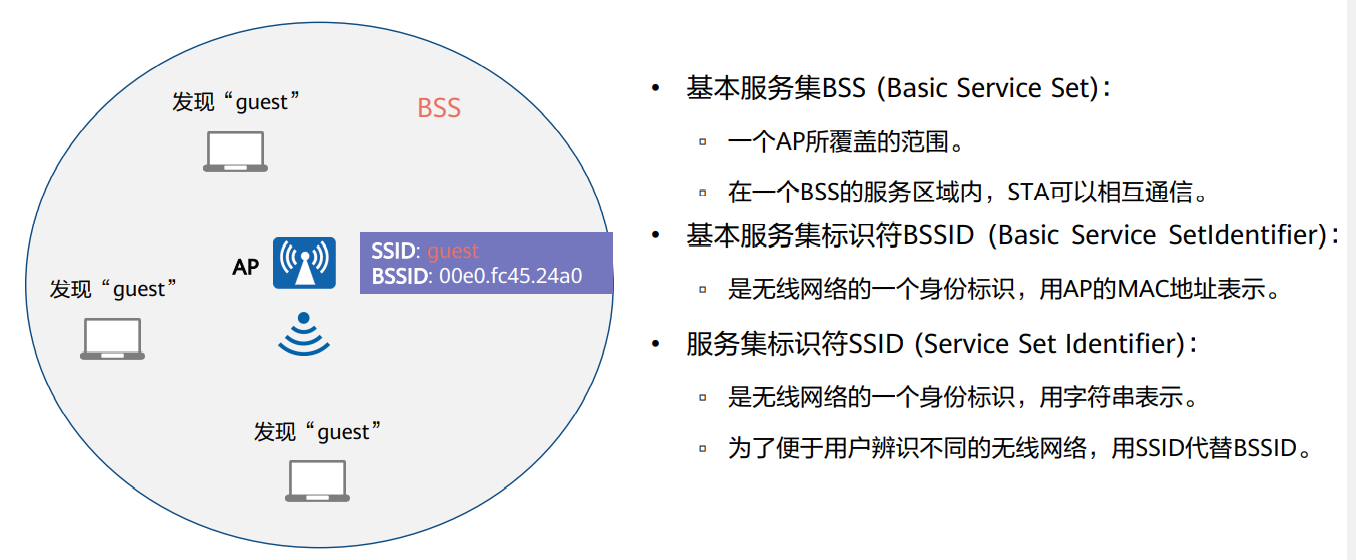

2.5.4 BSS/SSID/BSSID

2.5.5 VAP

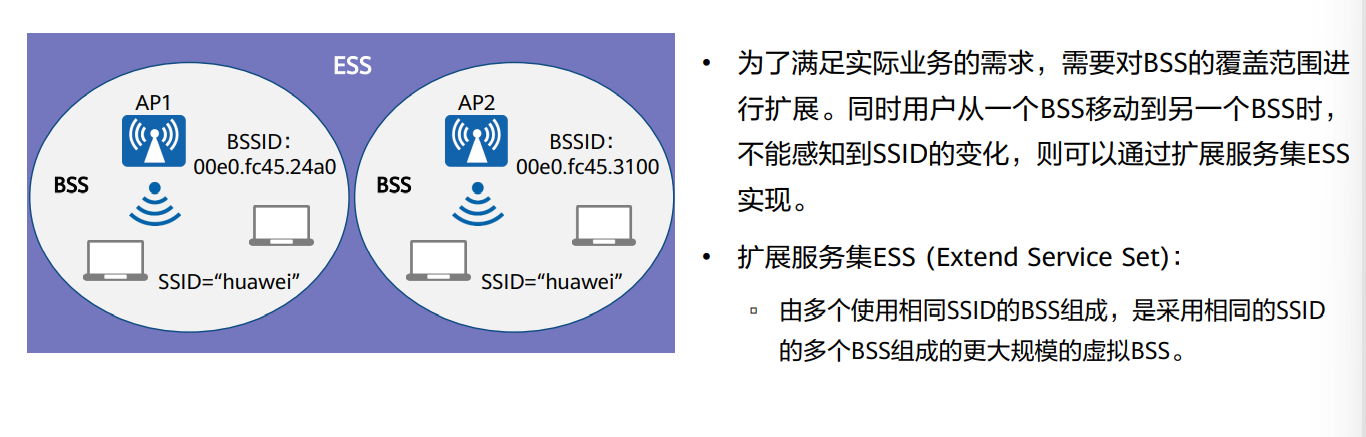

2.5.6 ESS

三、WLAN工作原理

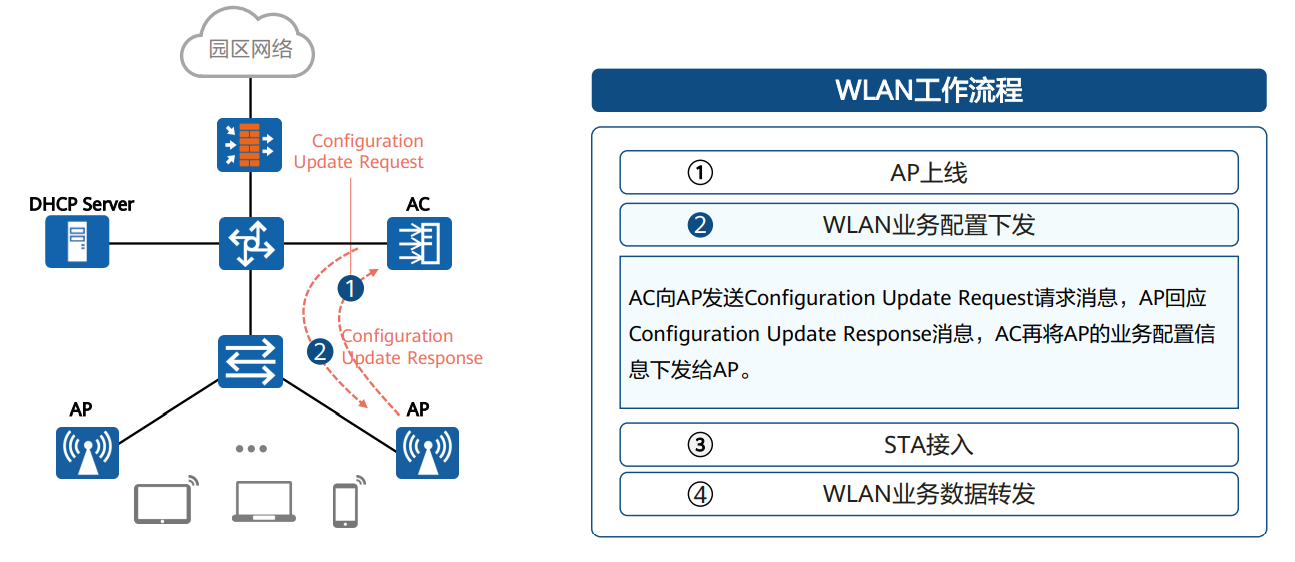

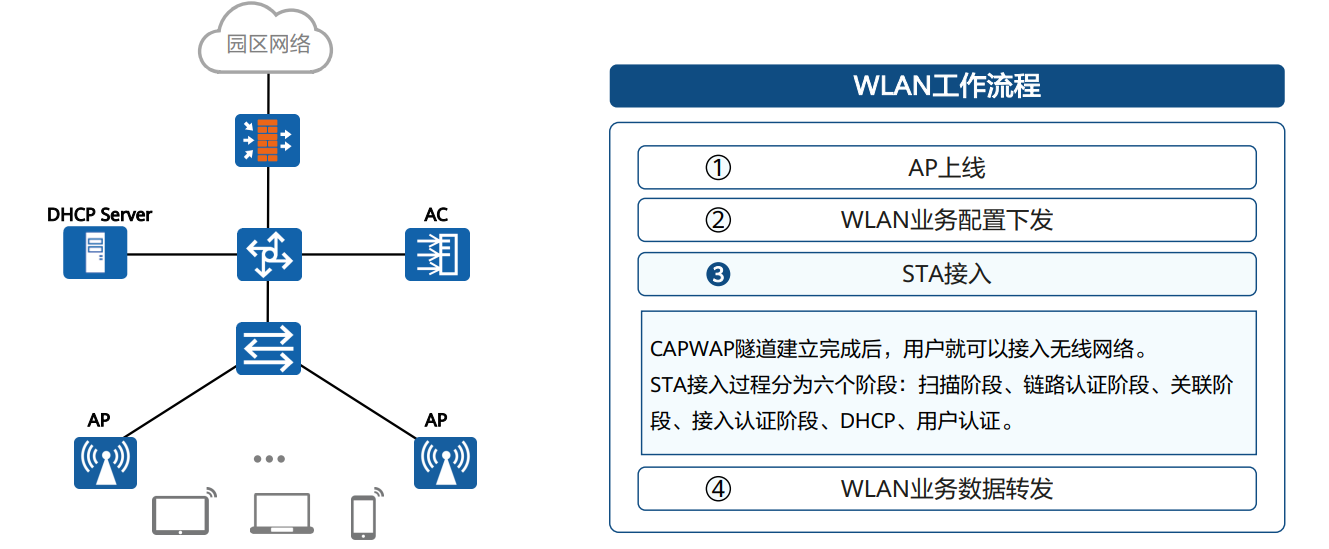

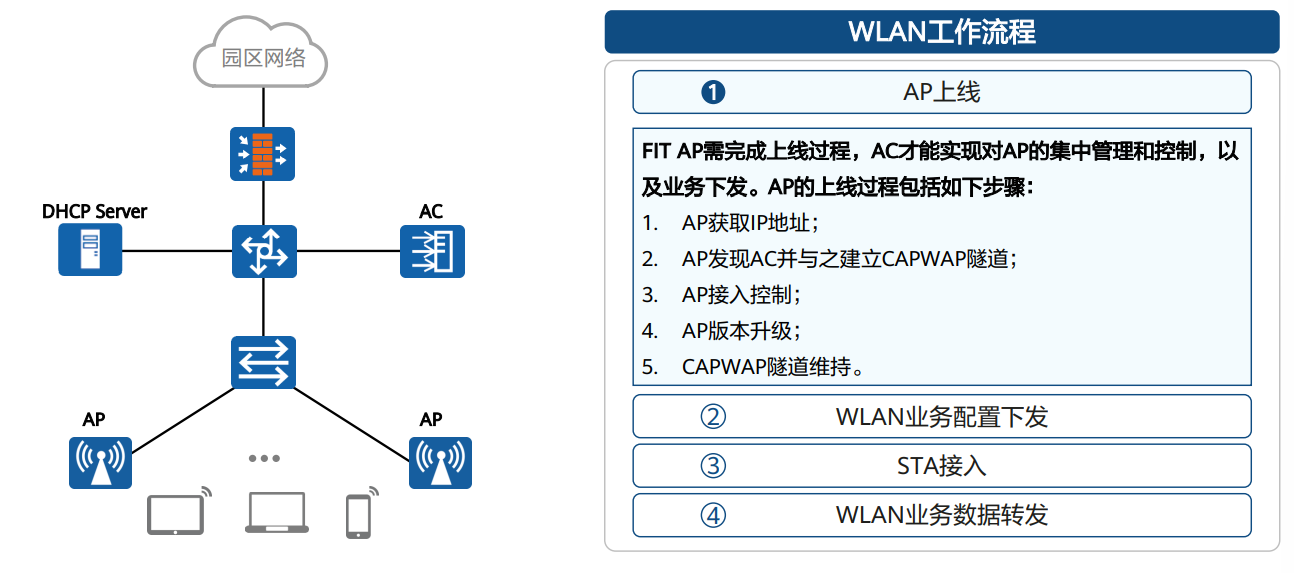

3.1 WLAN工作流程概述

3.1.1 步骤1

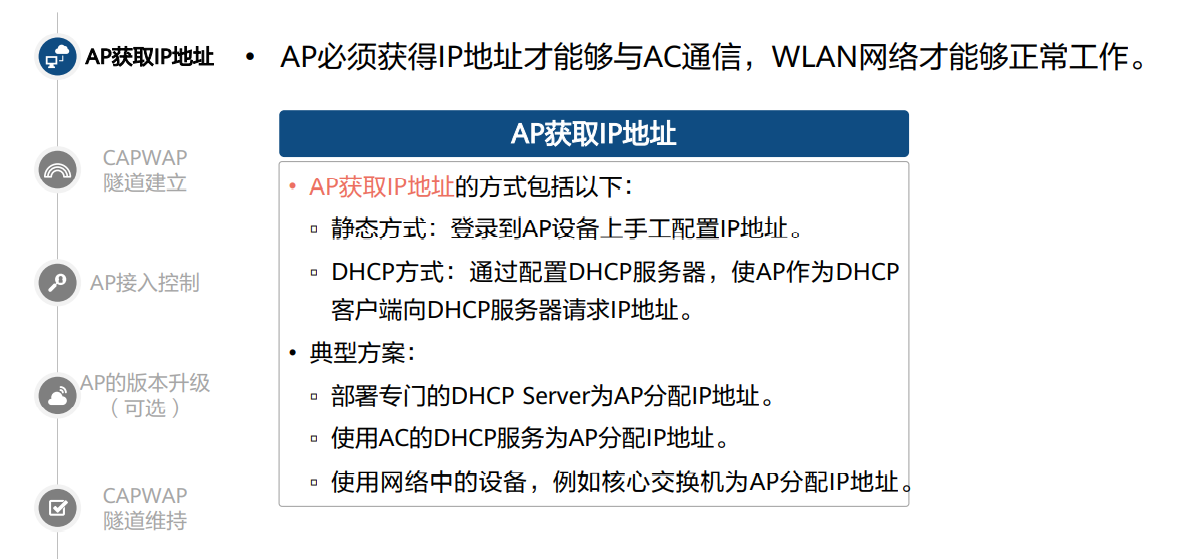

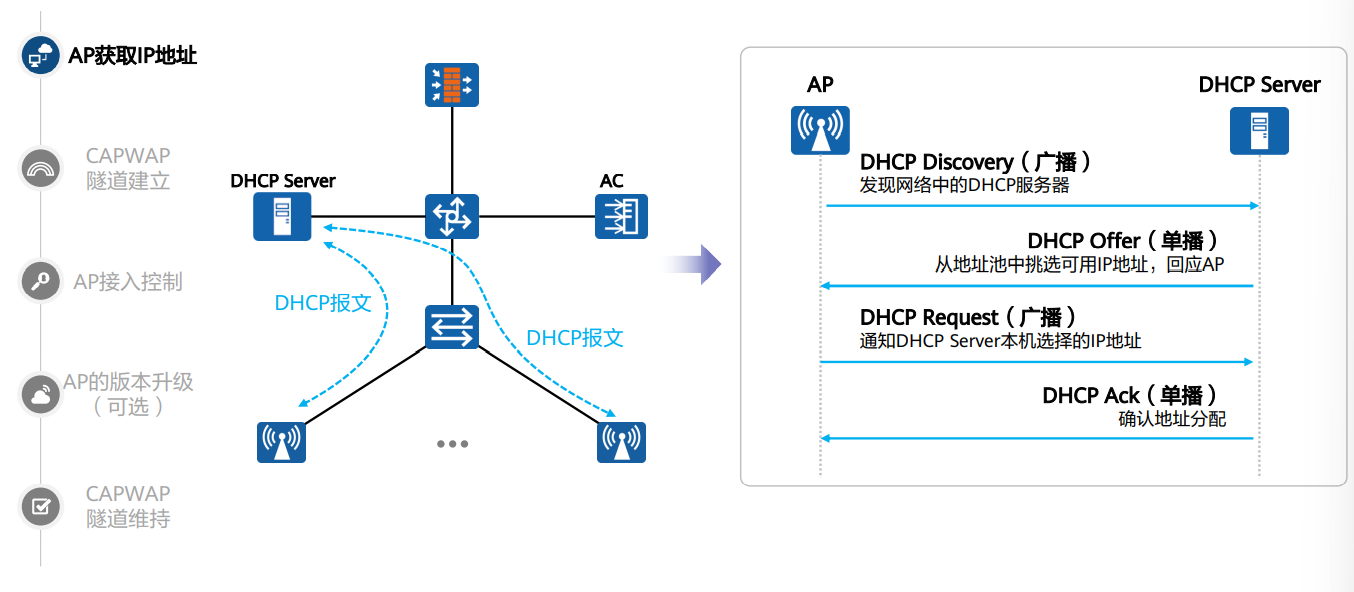

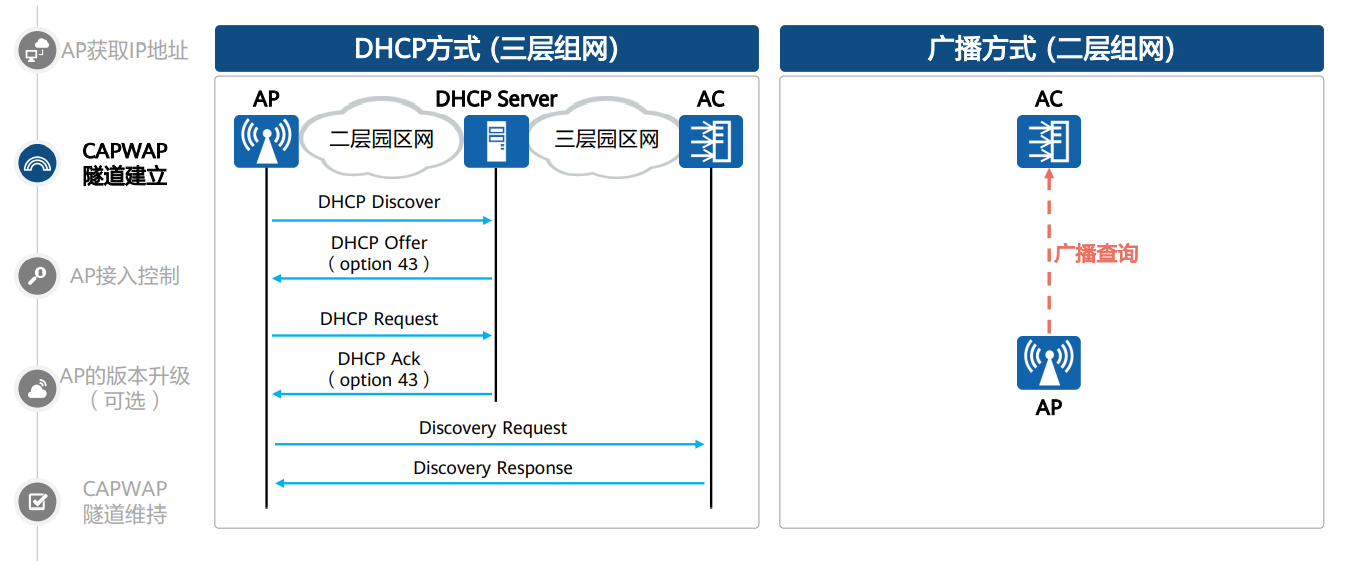

3.1.1.1 AP获取IP地址

3.1.1.2 DHCP方式

3.1.1.3 CAPWAP隧道建立

3.1.1.4 AP动态发现AC

3.1.1.5 建立CAPWAP隧道

3.1.1.6 AP接入控制

• AC和AP之间也会选择性进行纳管，AC也不是什么版本的AP都支持纳管。

3.1.1.7 AP的版本升级（可选）

3.1.1.8 CAPWAP隧道维持

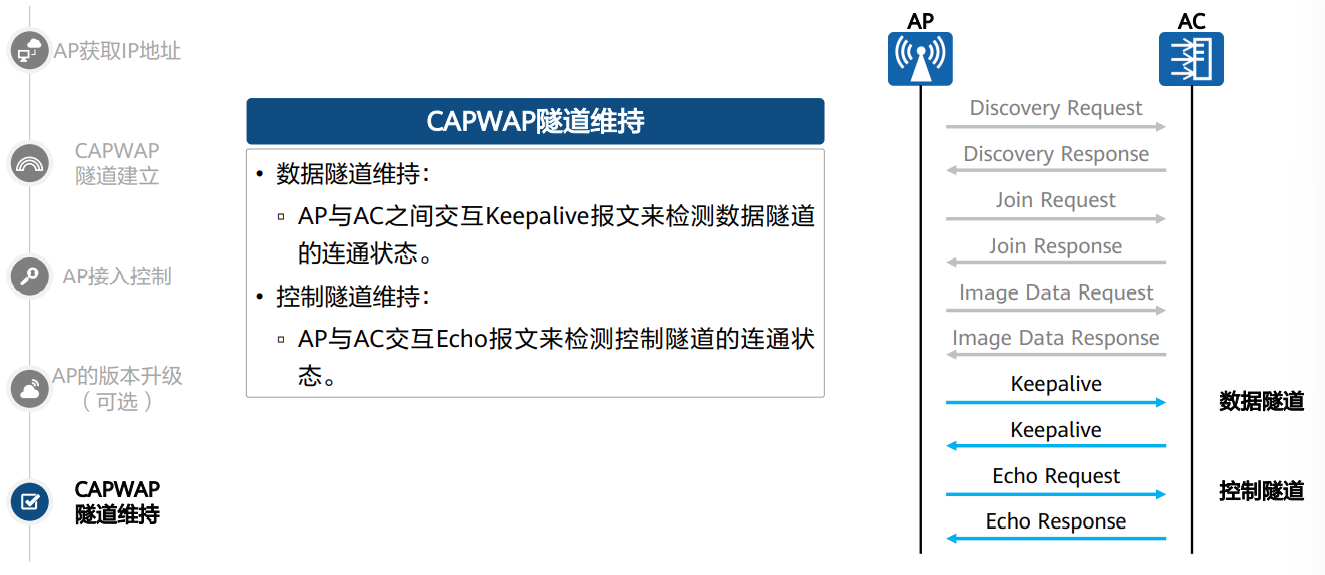

• 在完成正式上线后，就需要保持CAPWAP隧道的建立。
• 如果么可以不能收到AC的Keepalive报文，则进行下线，否则当终端接入后会导致无法访问业务。

3.1.2 步骤2

3.1.2.1 配置模板

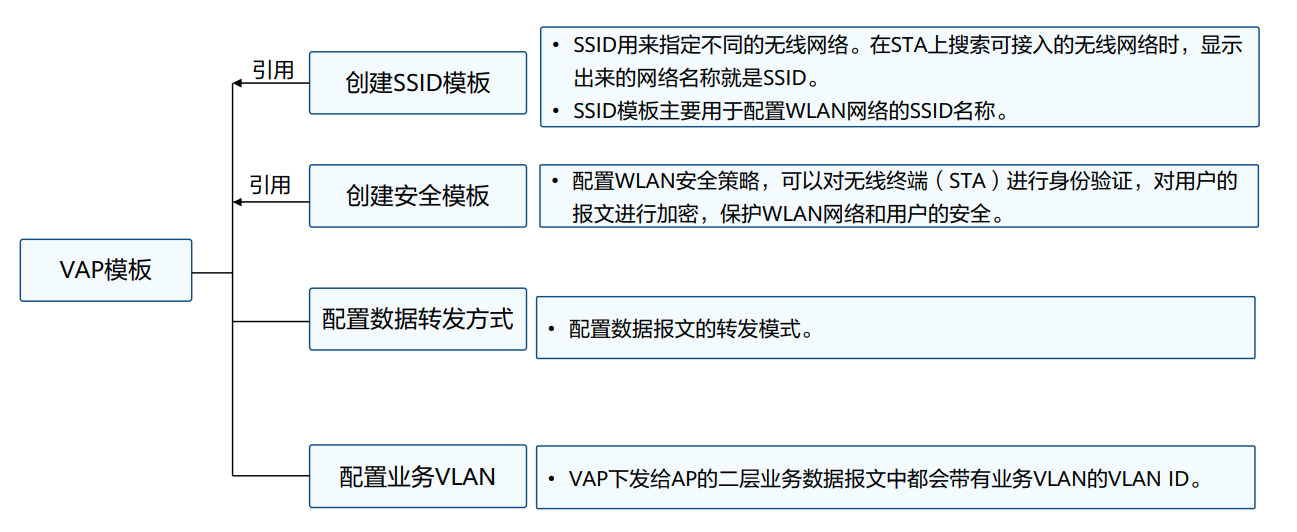

3.1.2.2 VAP模板

3.1.3 步骤3

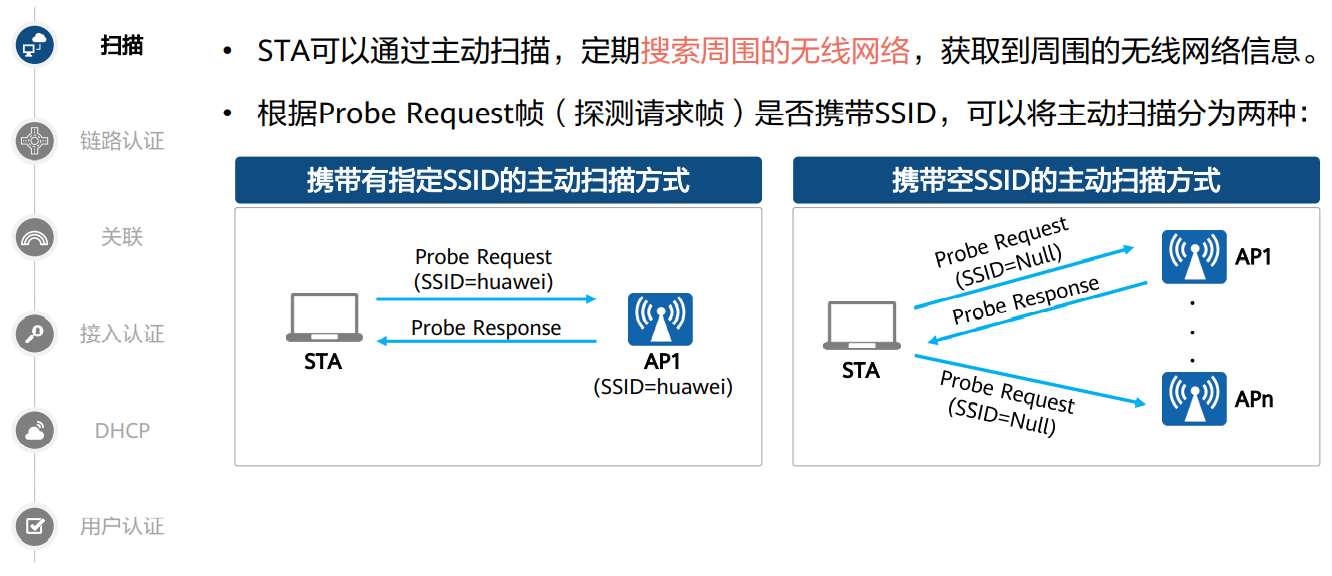

3.1.3.1 扫描

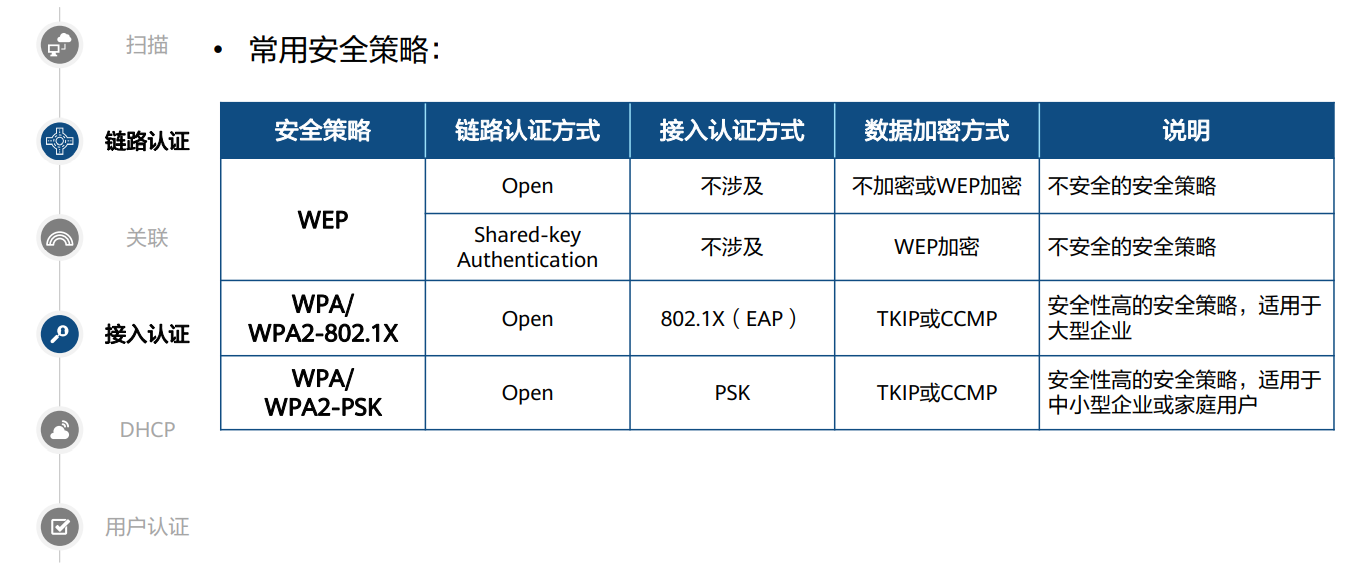

3.1.3.2 无线接入安全协议

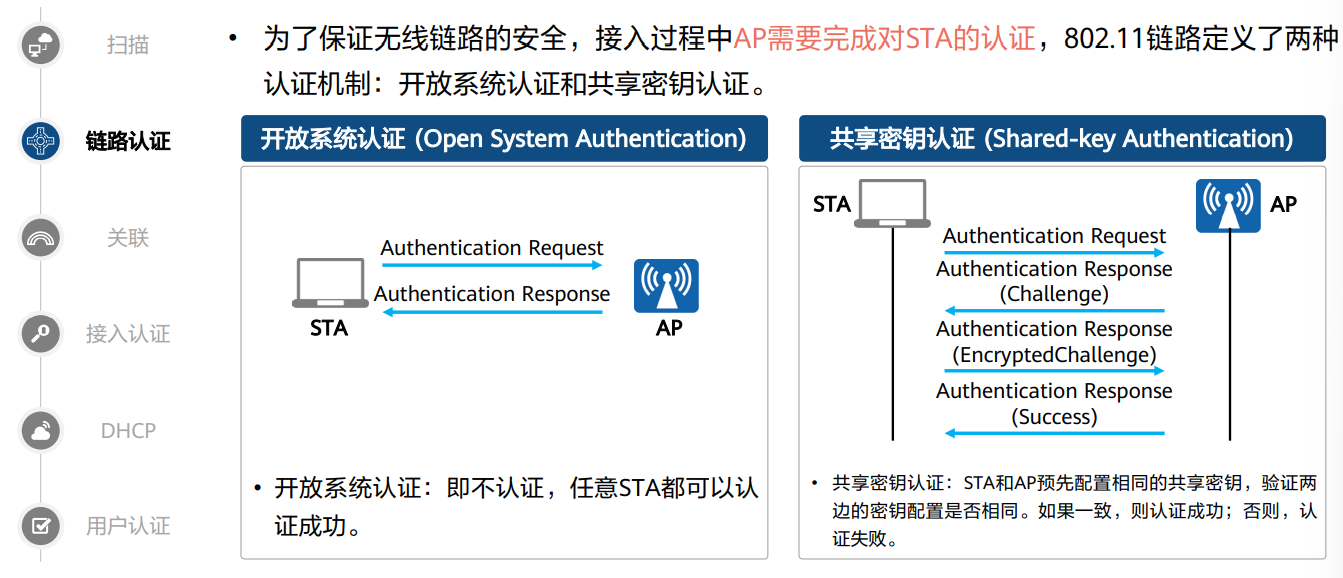

3.1.3.3 链路认证

3.1.3.4 关联

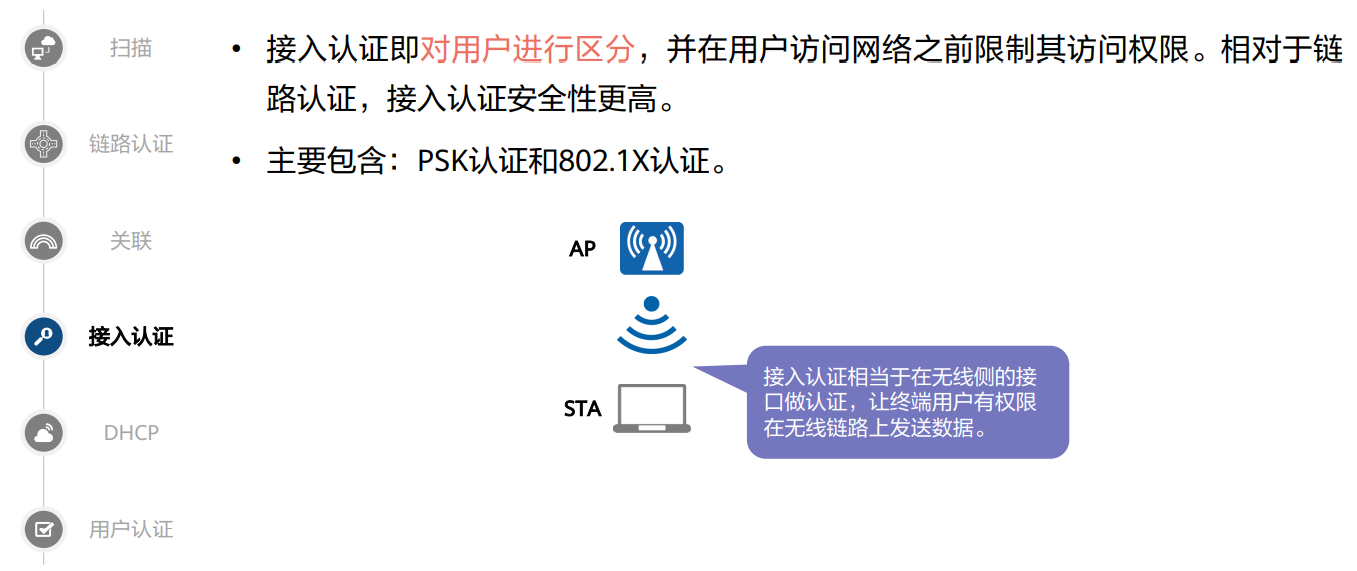

3.1.3.5 接入认证

3.1.3.6 STA地址分配

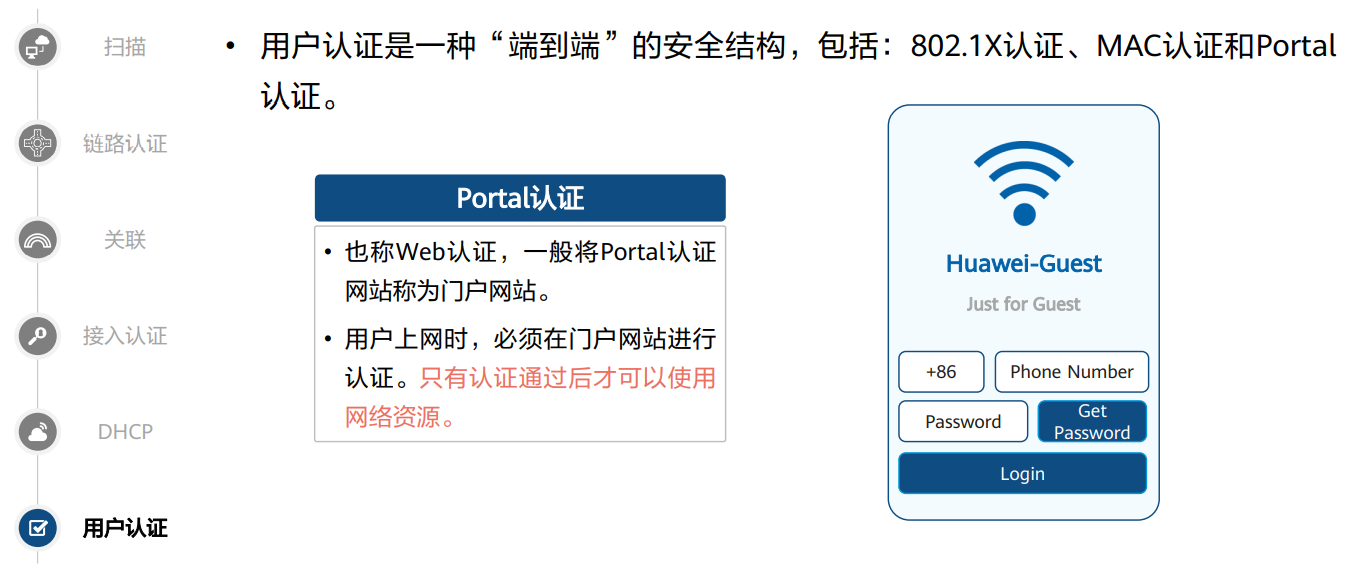

3.1.3.7 用户认证

3.1.4 步骤4

3.1.4.1 数据转发方式

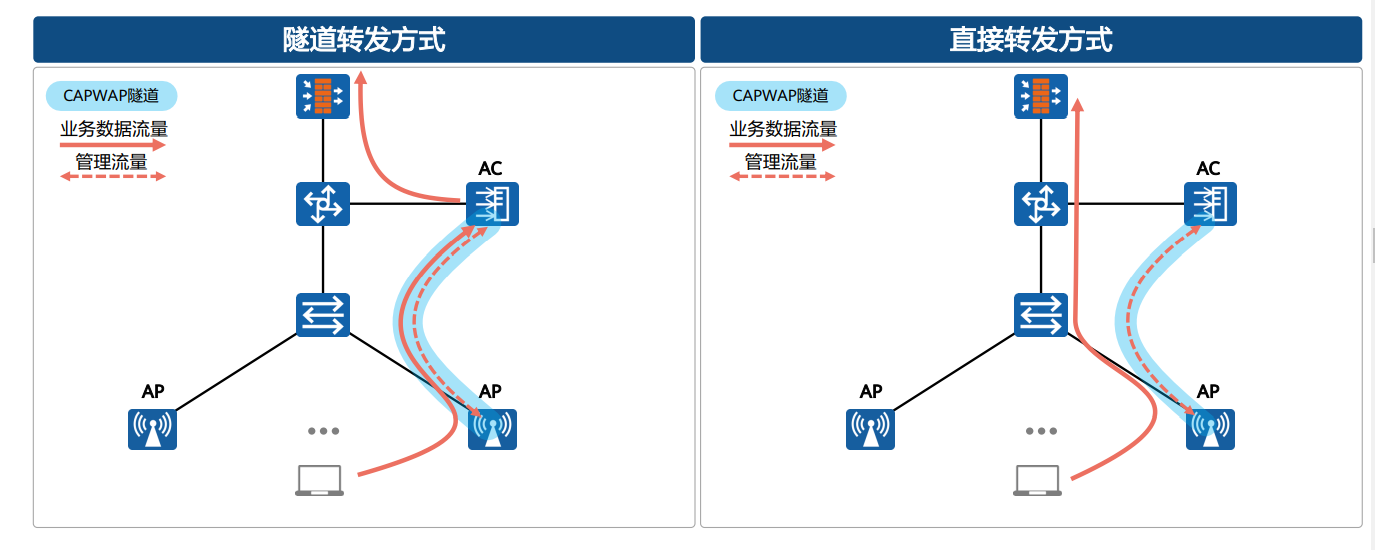

• 隧道转发的方式优点是配置简单，只需要将对应的AP划入对应的VLAN即可，缺点是当AP数量过多时，AC的性能有限，可能无法承载大量的业务流量。

3.2 WLAN的配置

3.2.1 AC预配置

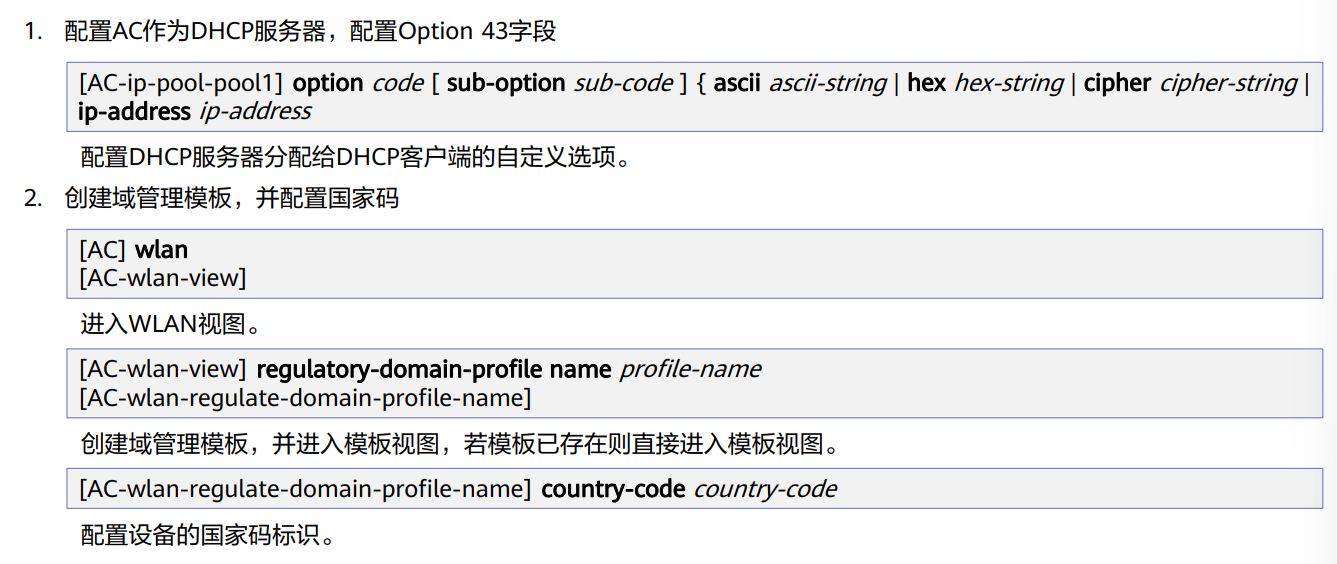

3.2.2 WLAN的基础配置

3.2.2.1 配置AP上线

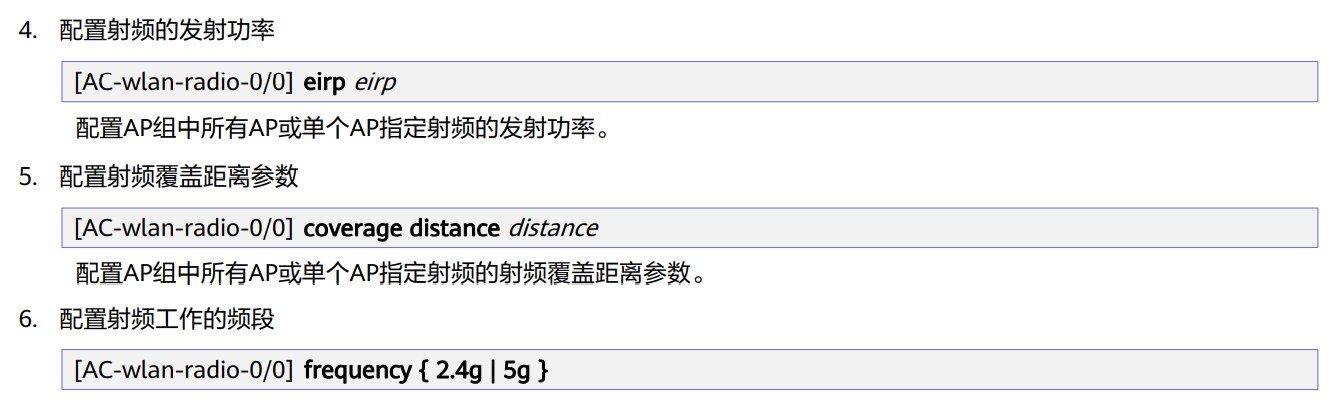

3.2.2.2 配置射频

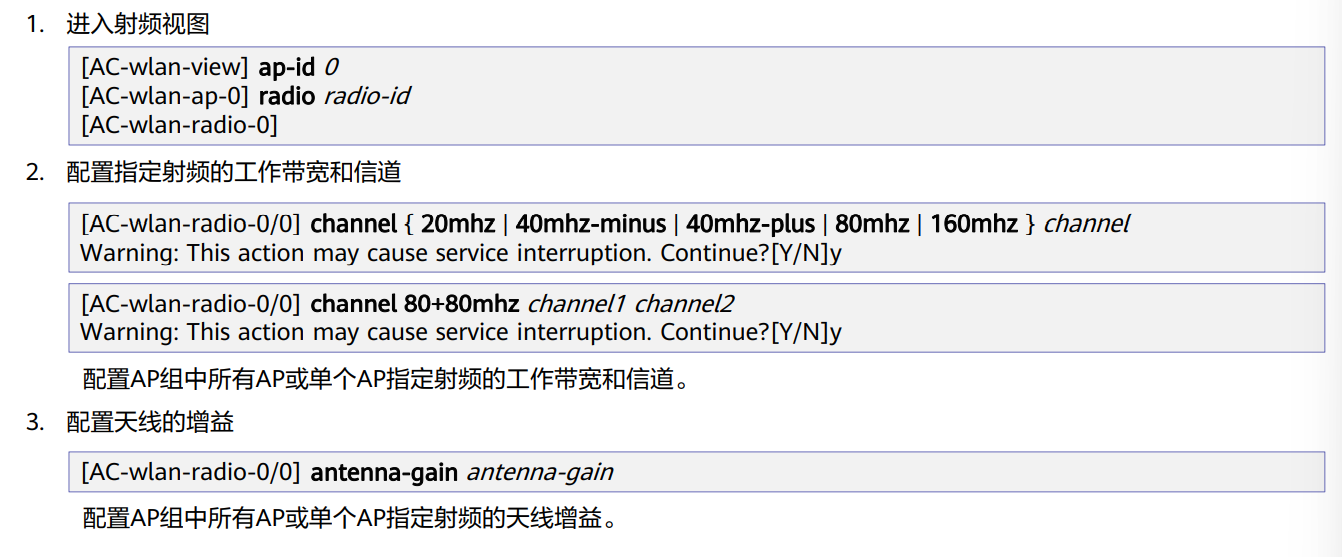

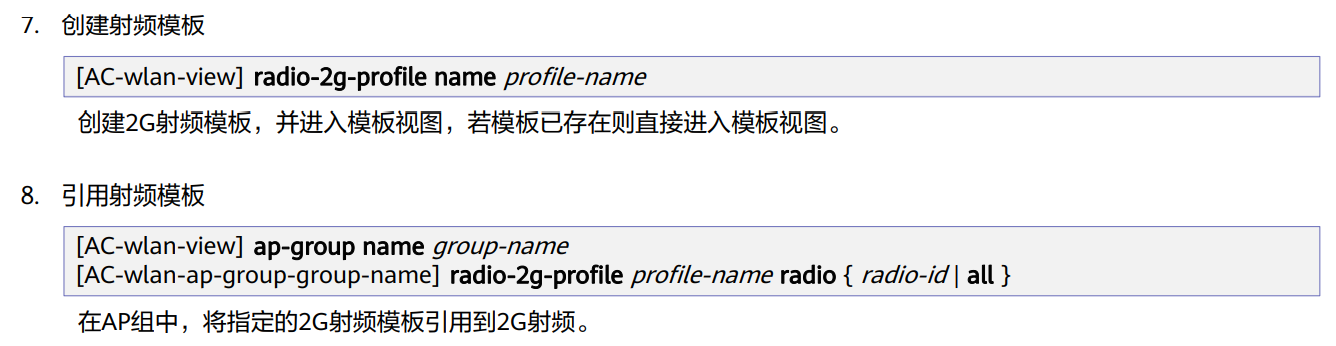

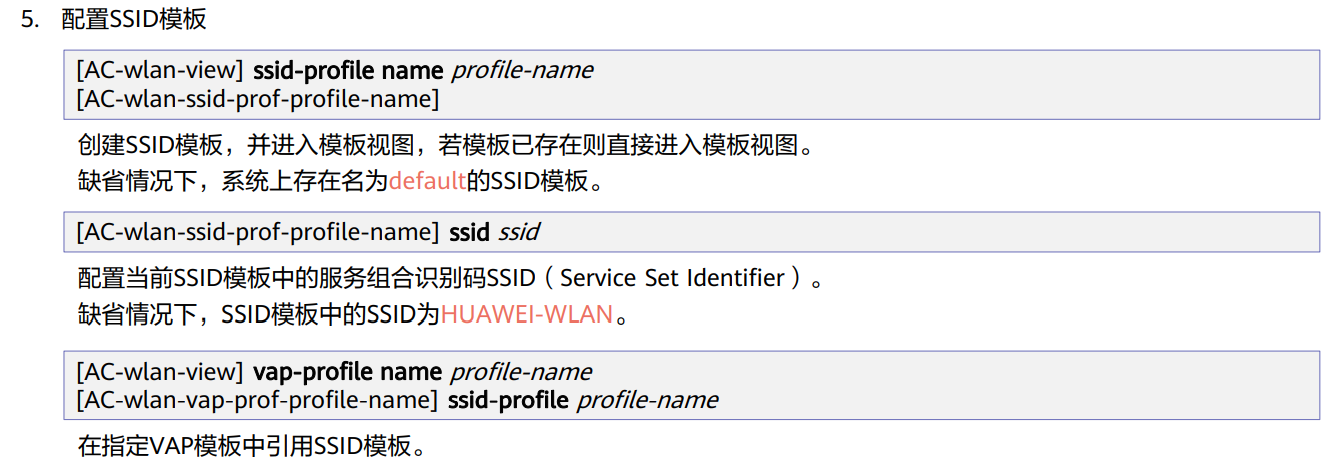

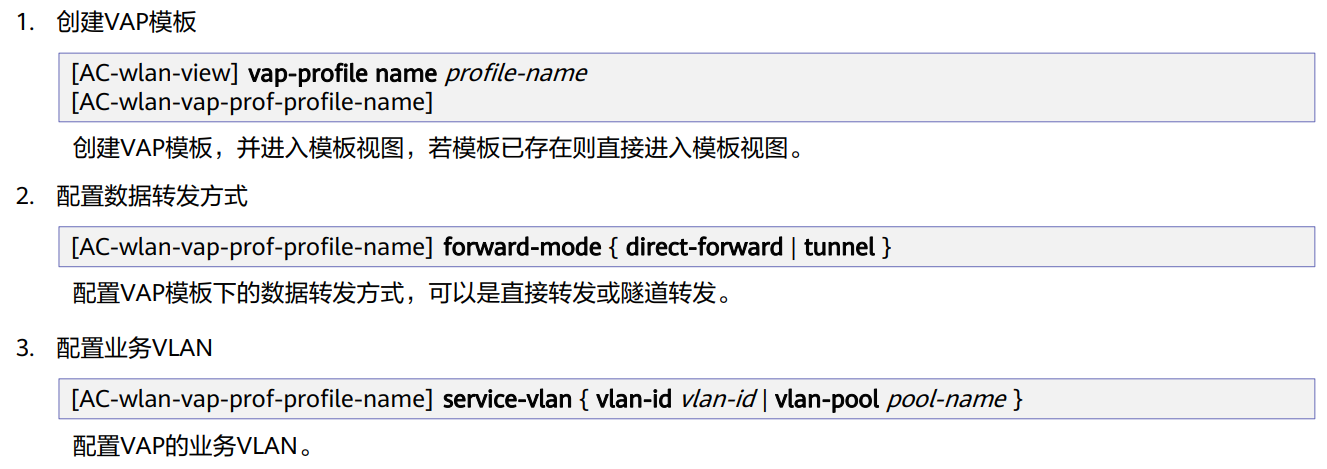

3.2.2.3 配置VAP

3.2.3 案例：旁挂二层组网隧道转发
