1.Eth-Trunk

1.1 LSW1修改


  • LSW1的链路聚合模式不是LACP

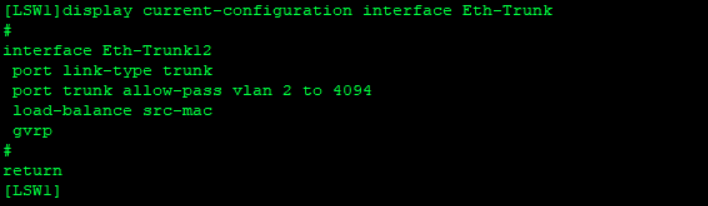

  • 负载分担模式不是基于源目IP

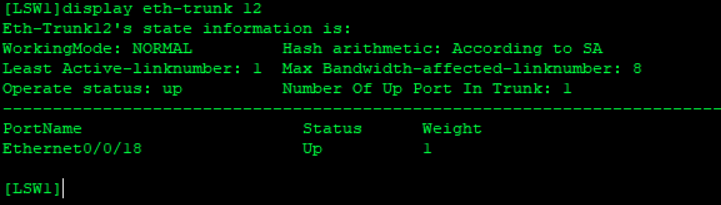

想要修改链路聚合模式需要把之前加入的端口给取消掉，查看有哪些接口加入了Eth-Trunk
通过dis eth12查看到eth0/0/18加入了eth12中，进入接口undo掉
修改链路聚合模式和修改负载分担方式并把接口加入到Eth-Trunk中

1.2 LSW2修改

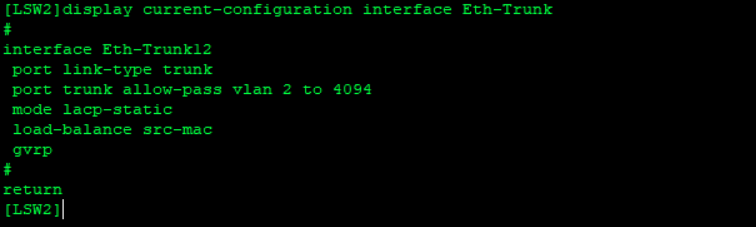

  • LSW2的负载分担方式不是基于源目IP

进入到Eth-Trunk中修改负载分担方式

查看哪些接口加入了Eth-Trunk

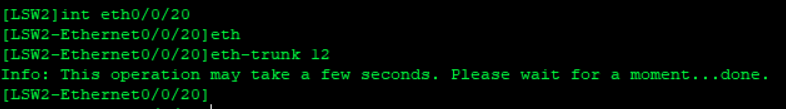

  • 显示eth0/0/20没有加入到Eth-Trunk中

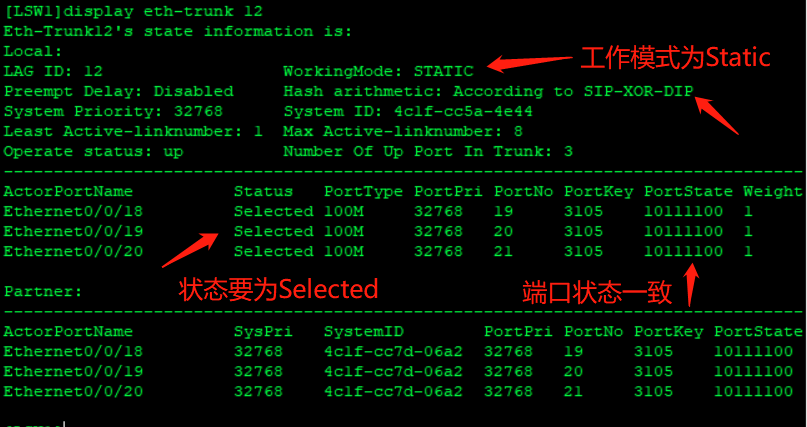

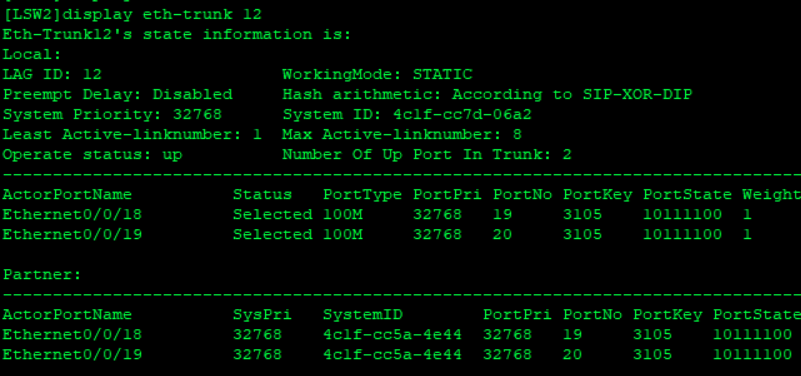

1.3 最终效果


2. MSTP

2.1 LSW1修改

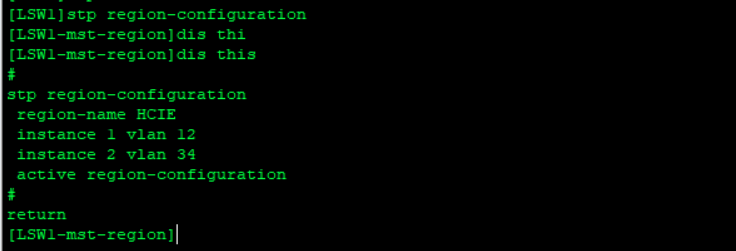

检查MSTP域的配置是否有错误

  • 配置是正确的

检查LSW1的实例优先级配置

  • 配置是正确的

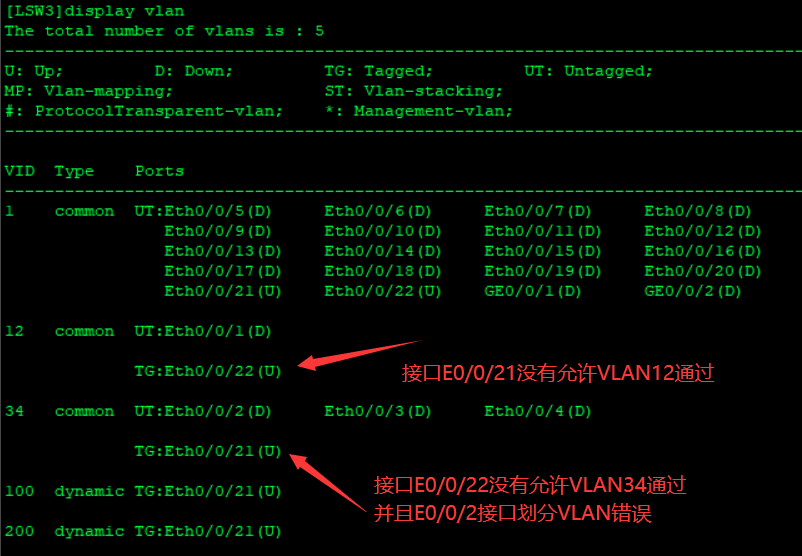

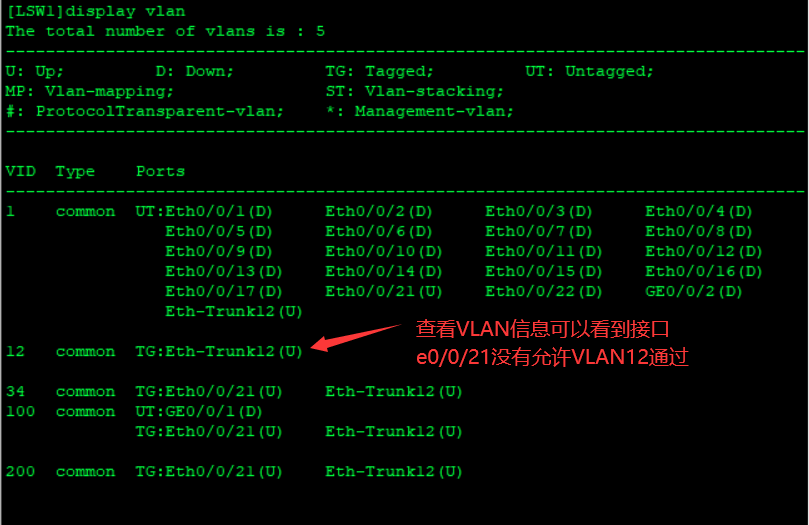

查看VLAN配置

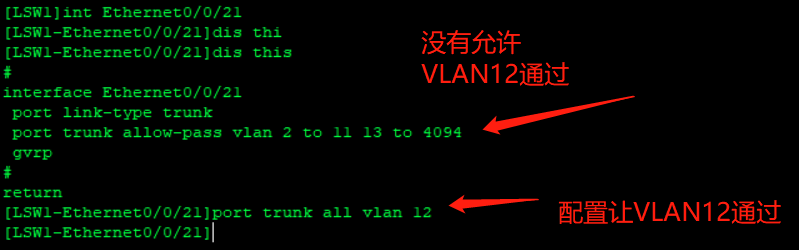

  • 接口E0/0/21没有允许VLAN12通过


2.2 LSW2修改

查看MSTP域信息配置是否有错误

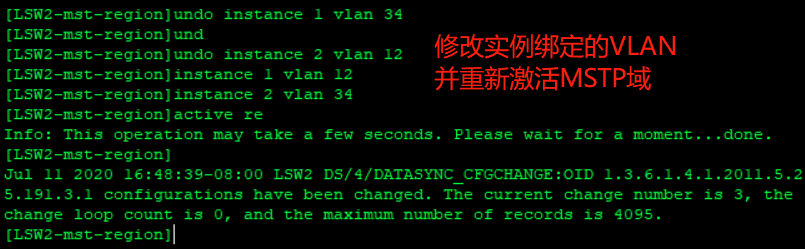

  • 修改MSTP域信息配置


查看LSW2的实例优先级配置
将LSW2配置为实例2的根桥

检查VLAN信息
进入接口E0/0/22将VLAN34允许通过

2.3 LSW3配置

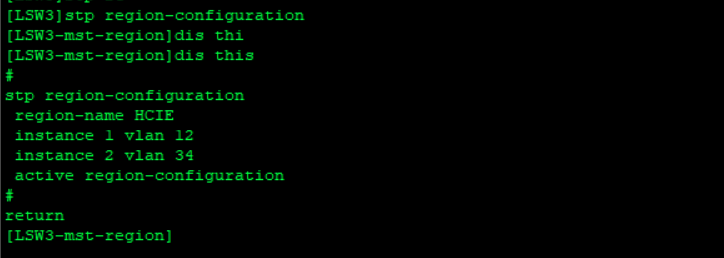

检查MSTP域信息配置

  • 配置正确

查看VLAN信息配置

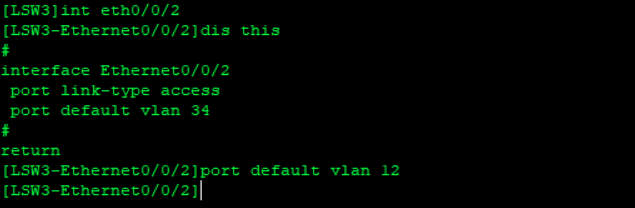

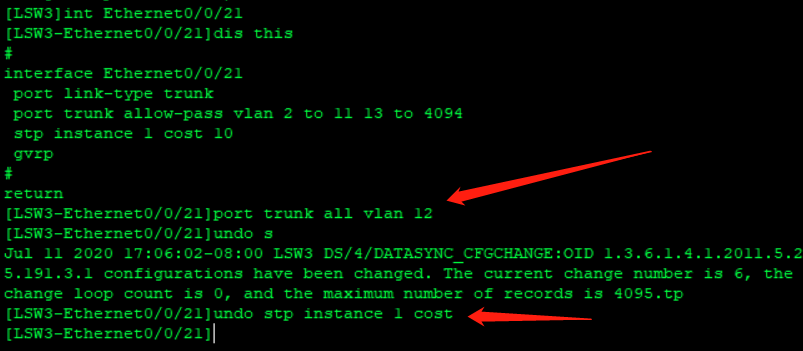

修改接口配置

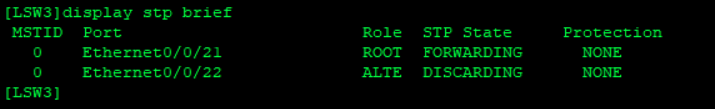

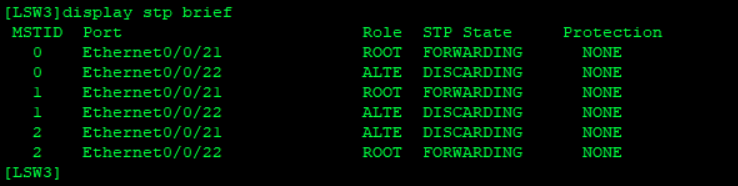

查看MSTP接口信息

  • 显示只有实例0,说明当前STP模式不是MSTP


2.4 最终效果


3.BGP选路

3.1 AR1修改

查看所有配置发现接口G2/0/1接口没有绑定vpn实例1

检查BGP配置

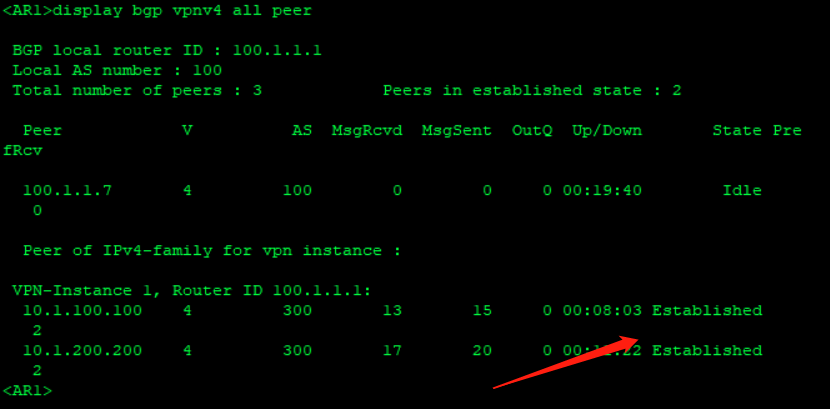

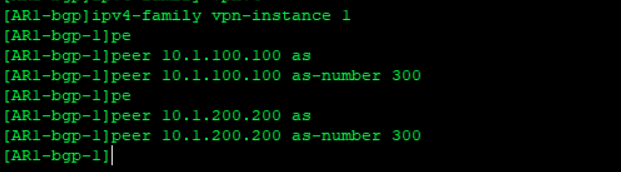

  • BGP中没有在VPN实例中建立邻居

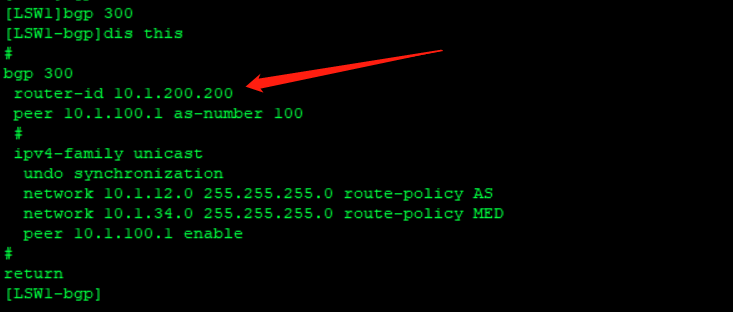

3.2 SW1配置

检查BGP配置

3.3 SW2配置

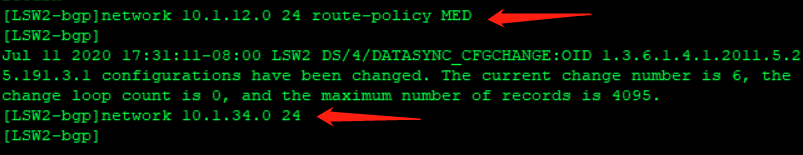

查看BGP配置

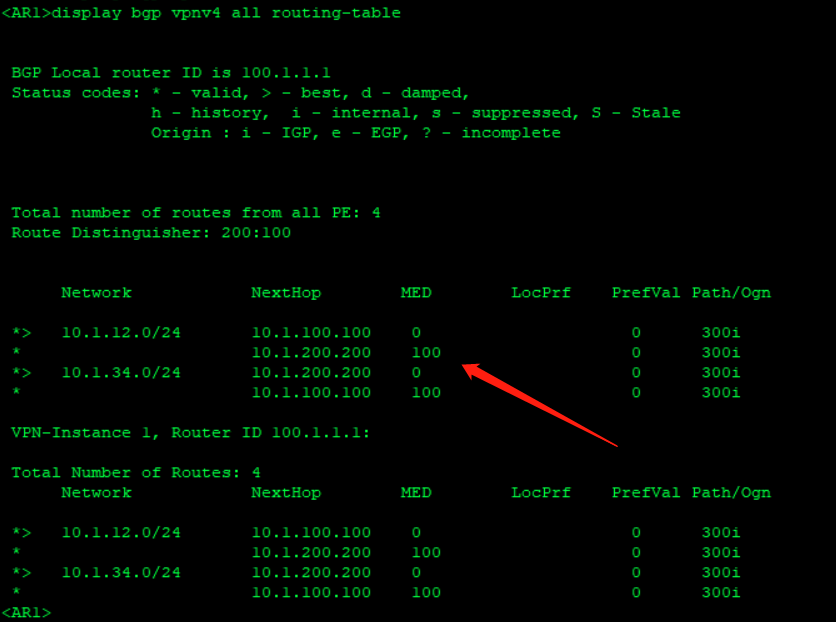

3.4 最终效果


4.MUX VLAN

4.1 LSW8修改

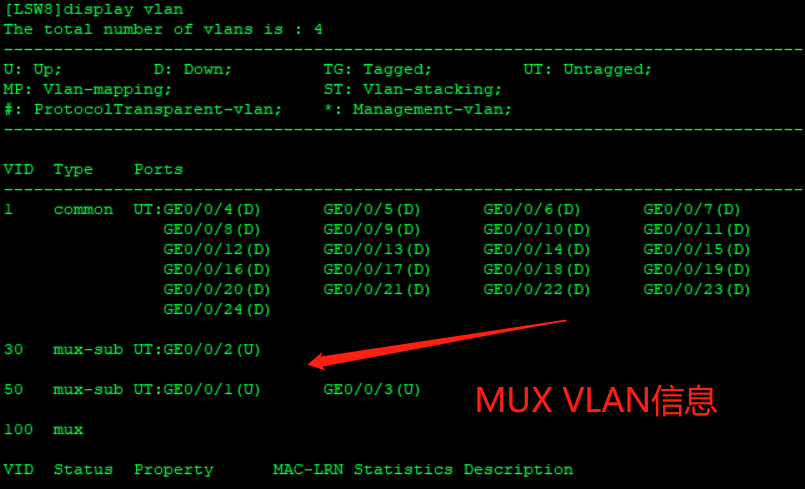

  • 从上图中可以了解到VLAN30和VLAN50是子VLAN，VLAN100是主VLAN。

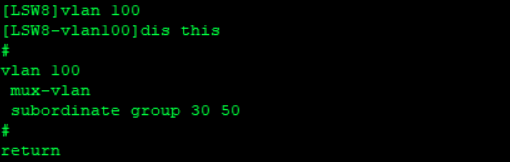

  • 进入到主VLAN100中发现VLAN30、50都是互通型VLAN，通过上面的VLAN划分图可以知道，连接AR24的接口G0/0/1被划分到了VLAN50，而连接AR25的接口G0/0/2被划分到了VLAN30，两个接口都属于互通型VLAN，所以AR24和AR25可以建立邻居。

修改：将VLAN50配置为隔离型VLAN，将VLAN30配置为互通型VLAN
修改：从VLAN配置图中也可以看到主VLAN100没有端口被划进去，G0/0/3被错误的划进VLAN50中

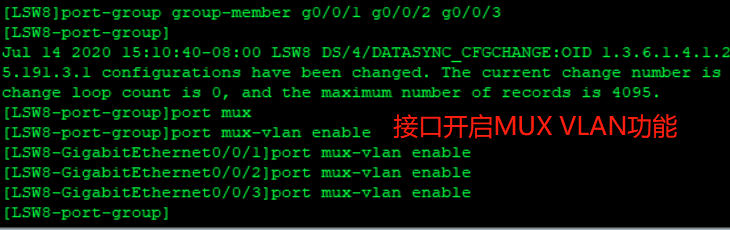

修改：交换机LSW8的三个接口都没有开启MUX VLAN功能

4.2 AR24修改

修改：将原来的明文认证修改为MD5认证

4.3 AR25修改

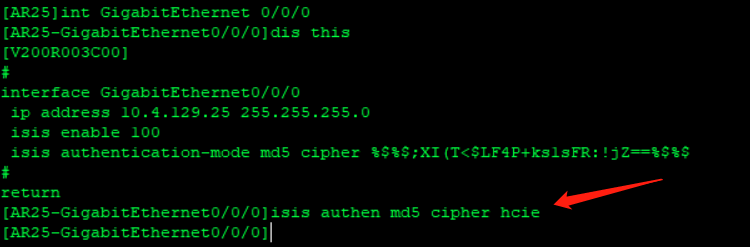

  • AR25的接口ISIS密码错误

修改：将AR25的接口G0/0/1的密码修改为MD5模式的hcie

4.4 AR26修改

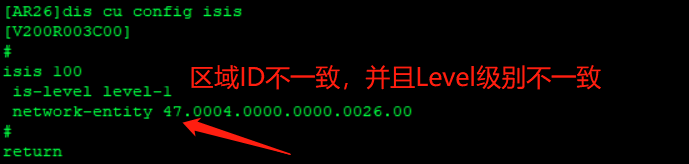

  • 查看AR26的ISIS配置发现如下错误

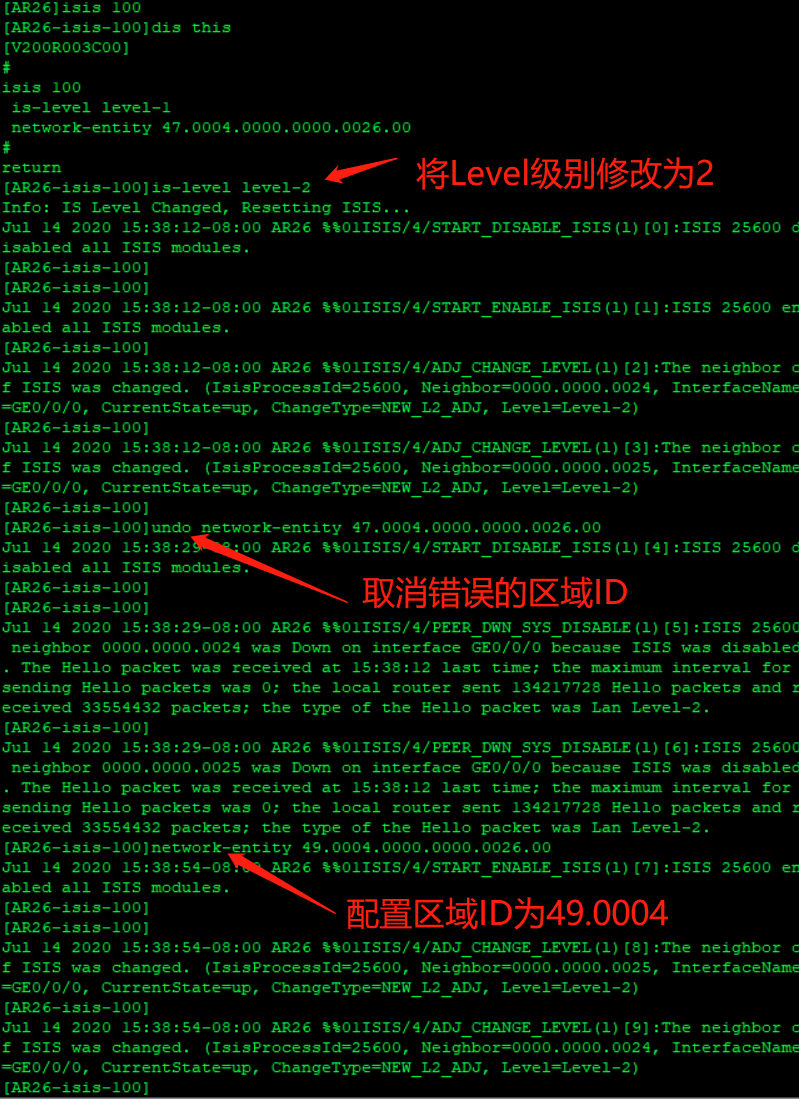

修改：将AR26的Level等级配置为Level-2，并将区域ID修改为49.0004

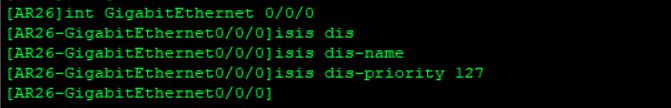

  • 因为三台路由器通过一个交换机连接而成是一个星形网络，所以AR26作为总部路由器要成为DIS

LAB v1新增内容：AR26的接口G0/0/0是P2P类型，导致无法与其它两台设备建立邻居关系

  • 将接口undo isis circuit-type
  • 取消掉接口类型后，isis认证的配置会丢失，需要重新配置认证内容


4.5 最终效果

  • AR26的ISIS邻居图：与AR24、25建立邻居关系

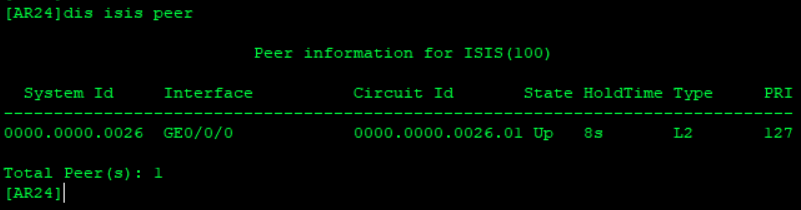

  • AR24的邻居图：与AR26建立邻居关系，不能与AR25建立邻居关系

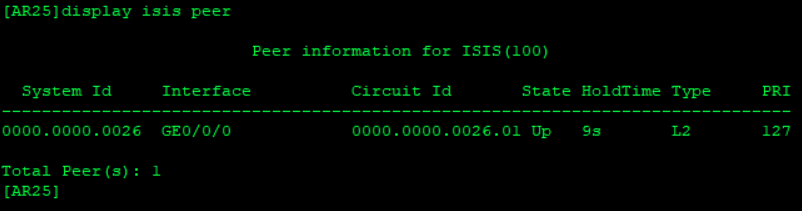

  • AR25的邻居图：与AR26建立邻居关系，不能与AR24建立邻居关系


5.MPLS VPN（Option B）

5.1 AR9修改

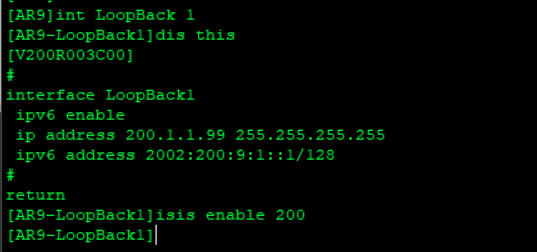

  • AR9的接口Loopback 1没有宣告进ISIS 200中


  • AR9的接口G0/0/1、G0/0/2没有开启MPLS LDP功能


5.2 AR4修改

  • AR4的接口G0/0/1没有开启MPLS与MPLS LDP功能


5.3 AR2修改

  • AR2的接口POS5/0/0与G2/0/0没有开启MPLS功能


5.4 AR23修改

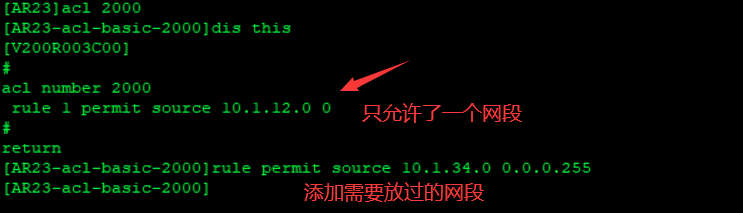

  • AR23上引入路由时添加了Route-Policy，但是抓取的ACL没有把所以路由抓取

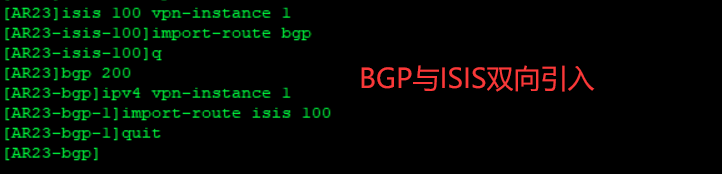

  • AR23上没有将路由双向引入


5.5 AR1修改

  • AR1上配置了错误的RT值


5.6 最终效果

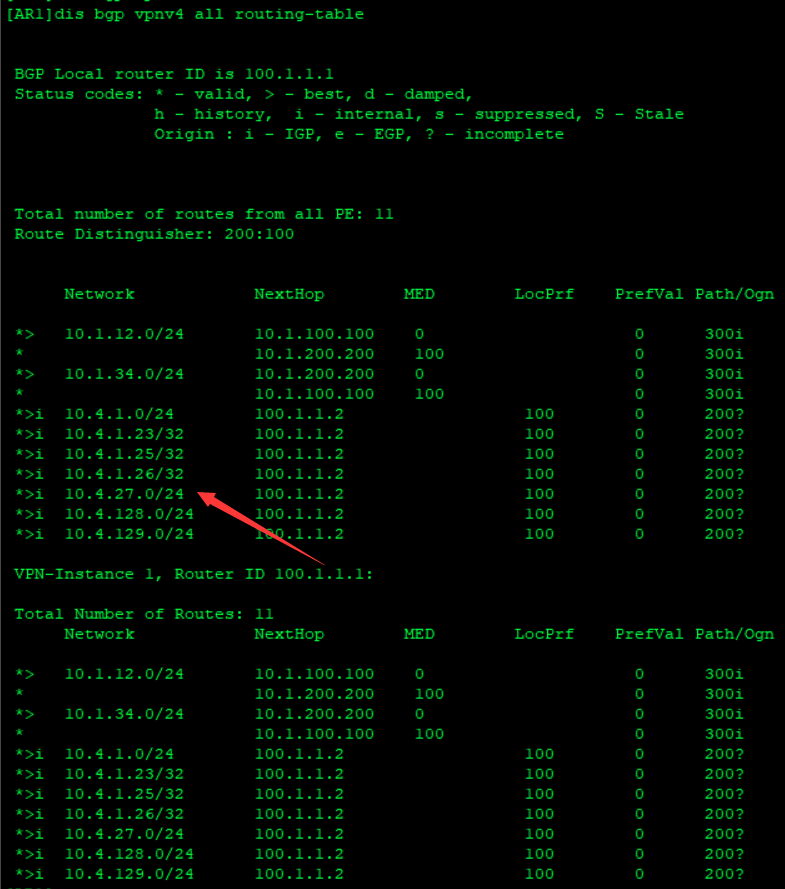

  • AR1的VPN v4路由表

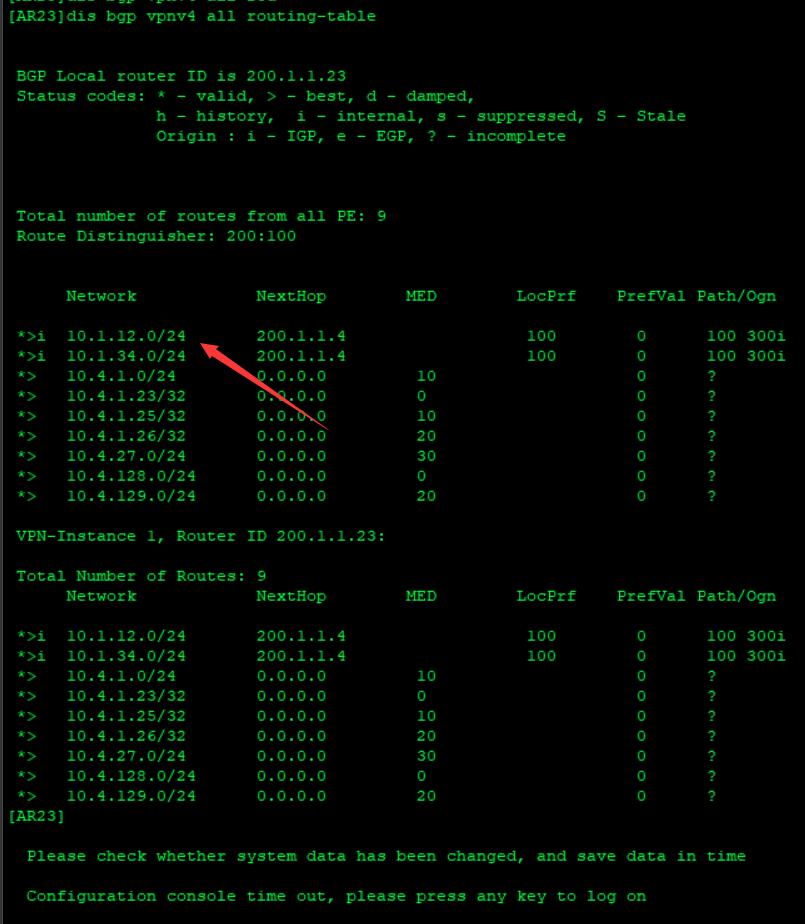

  • AR23的VPN v4路由表

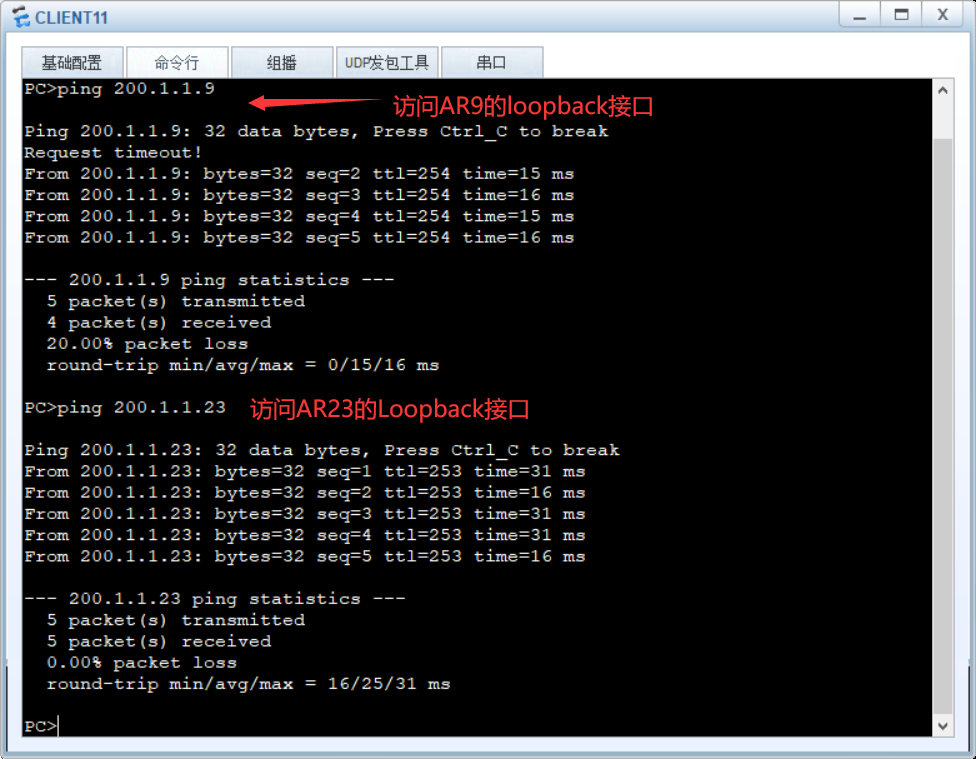

  • SITE1与SITE4之间进行通信测试


6.Sham-link

6.1 AR6修改

  • AR6的Loopback 1没有绑定VPN实例2

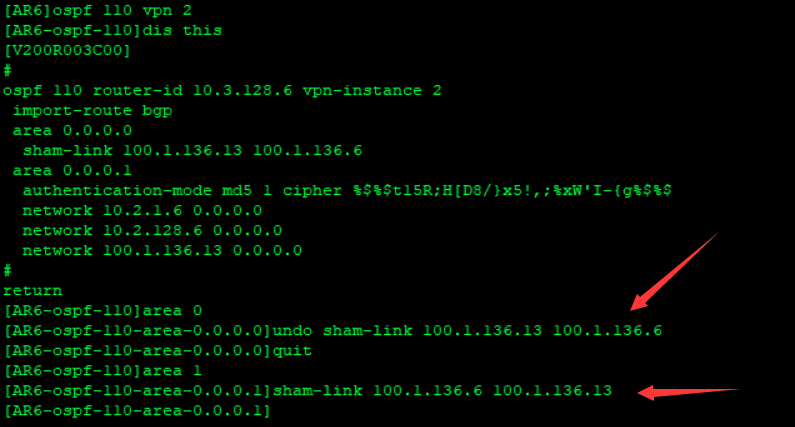

  • sham-link配置在了错误的区域，并且源目IP地址错误


修改：将sham-link配置在区域1中。

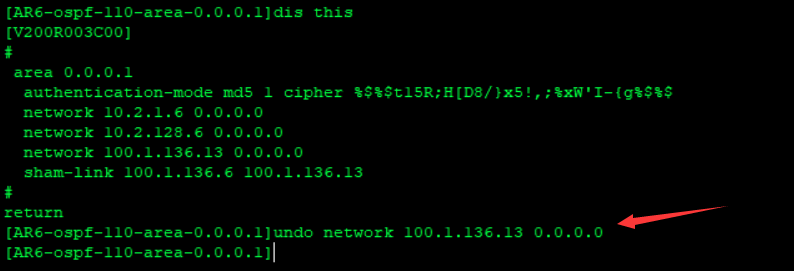

  • 错误的宣告了对端的IP地址


修改：将错误宣告的地址undo掉。

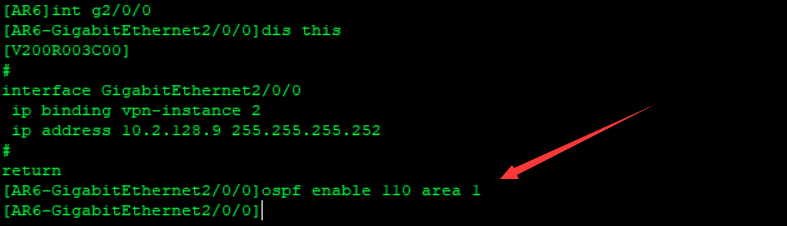

  • 接口2/0/0没有宣告进OSPF 110进程中


6.2 AR13修改

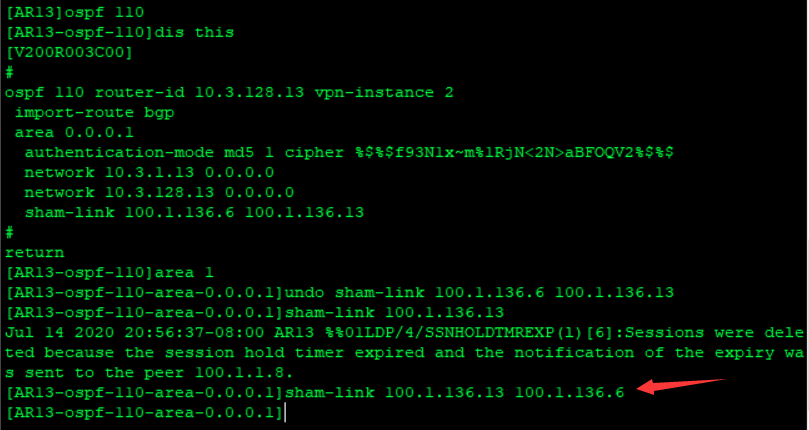

  • AR13上sham-link地址源目地址写反


修改：将源目地址修改

6.3 AR7修改

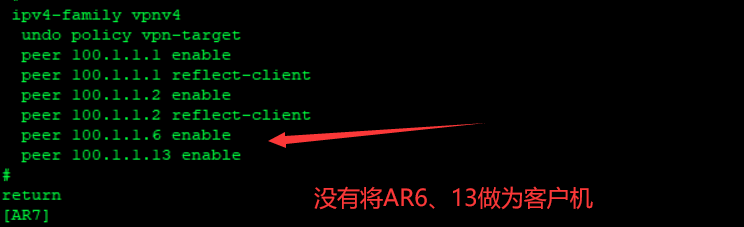

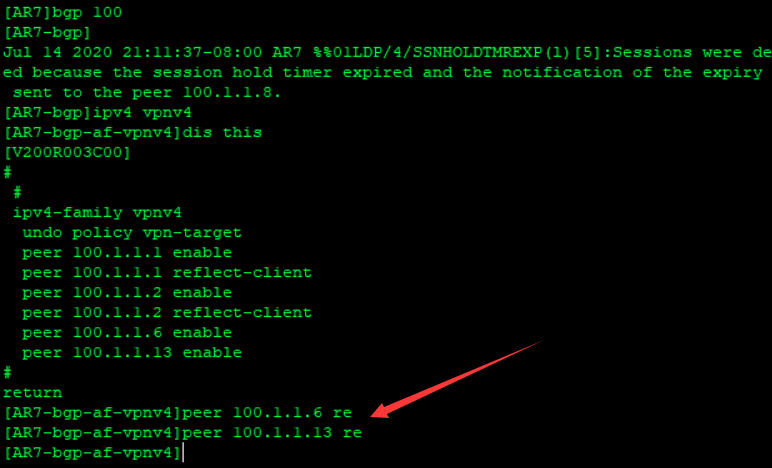

  • 没有将AR6与AR13做为自己的VPNv4 RR客户机


修改：

6.4 AR20修改

  • AR20没有将S3/0/0的cost改大到100以上


6.5 AR10修改

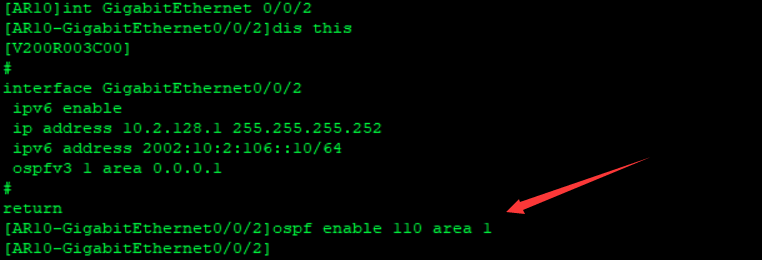

  • AR10的接口G0/0/2没有宣告进OSPF 110进程中


6.6 AR11修改

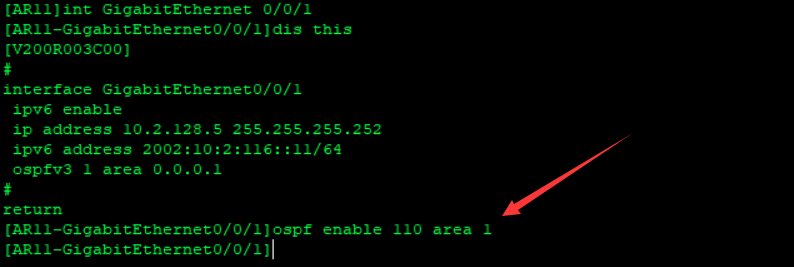

  • AR11的接口G0/0/1没有宣告进OSPF 110进程中


7.VRRP

7.1 AR11修改

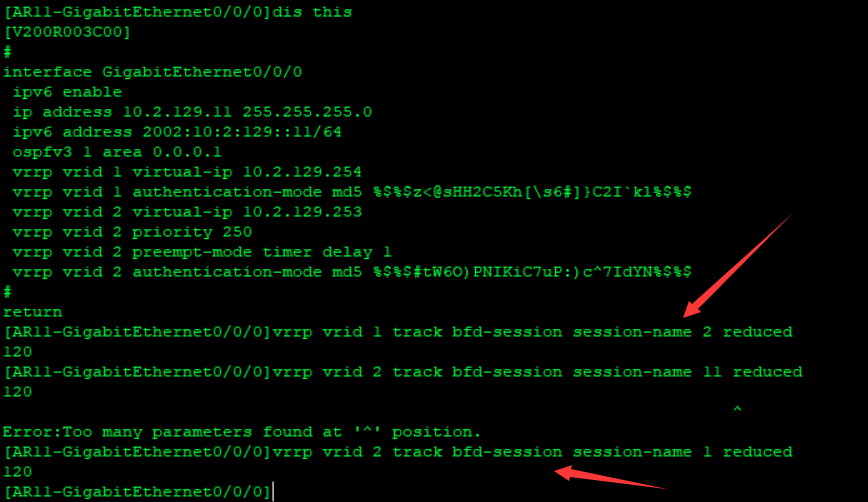

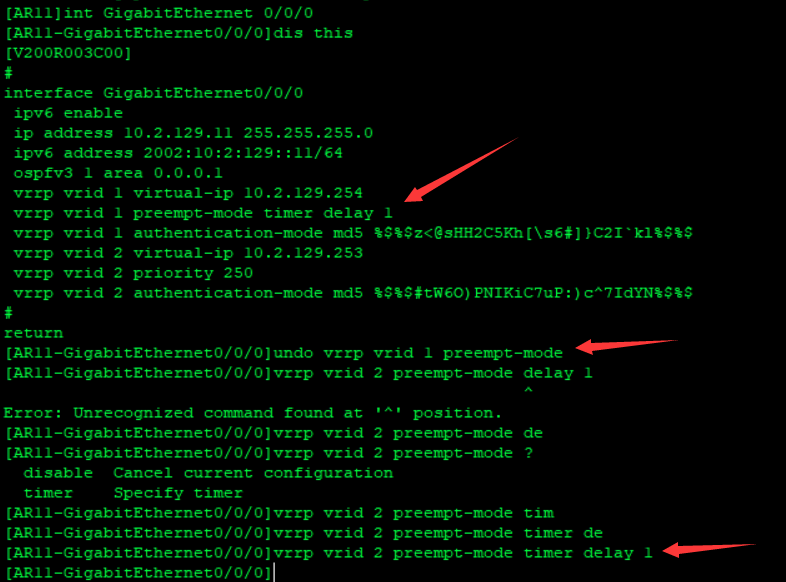

  • 接口G0/0/0没有配置Vrid 1的认证密码


  • 错误的配置了Vrid 1的抢占，没有配置Vrid 2的抢占延迟为1S

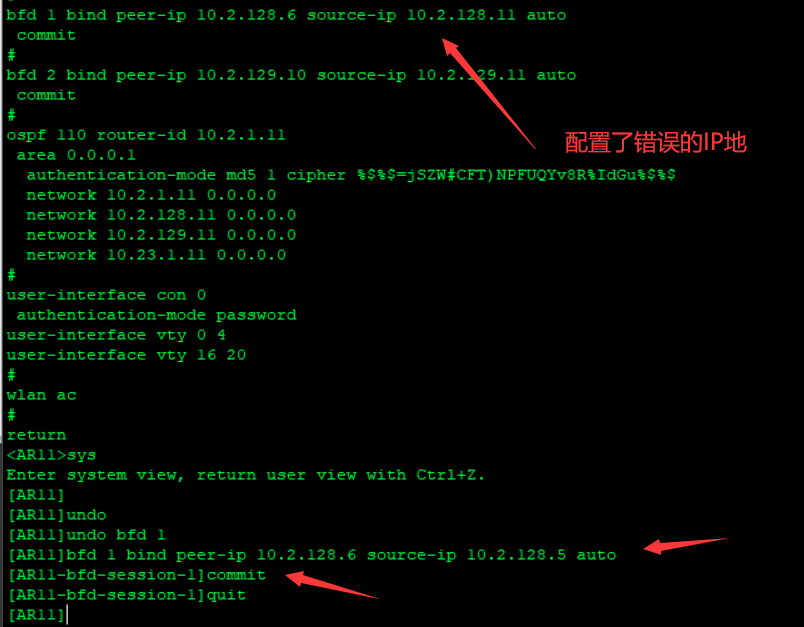

  • BFD修改


  • VRRP没有绑定BFD会话


新增：vrrp优先级错误的配置成250
vrrp vrip 2 priority 200

7.2 AR10修改

  • Vrid 2的虚拟IP地址错误

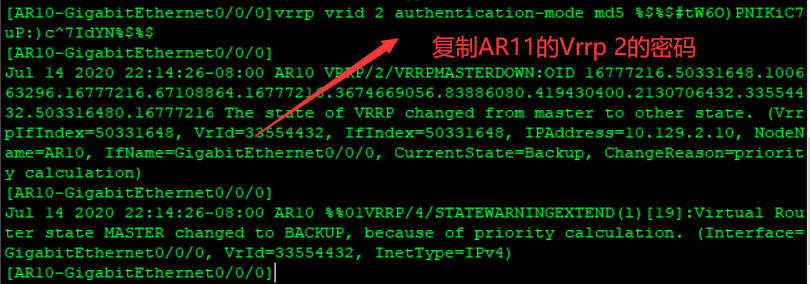

  • vrid 2的认证密码没有配置

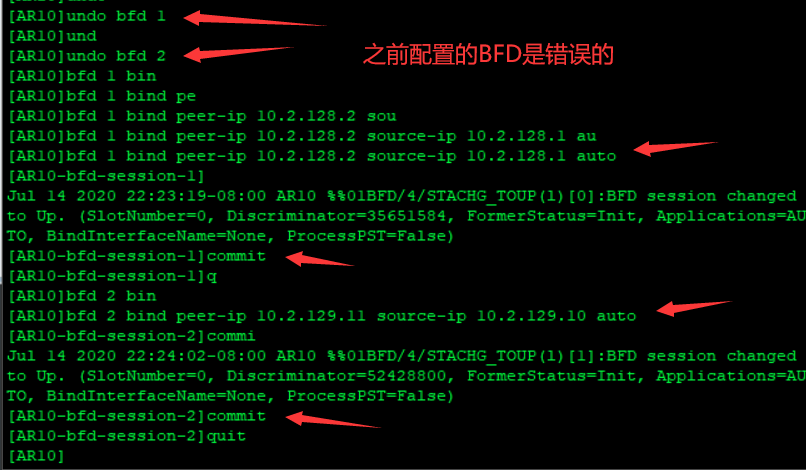

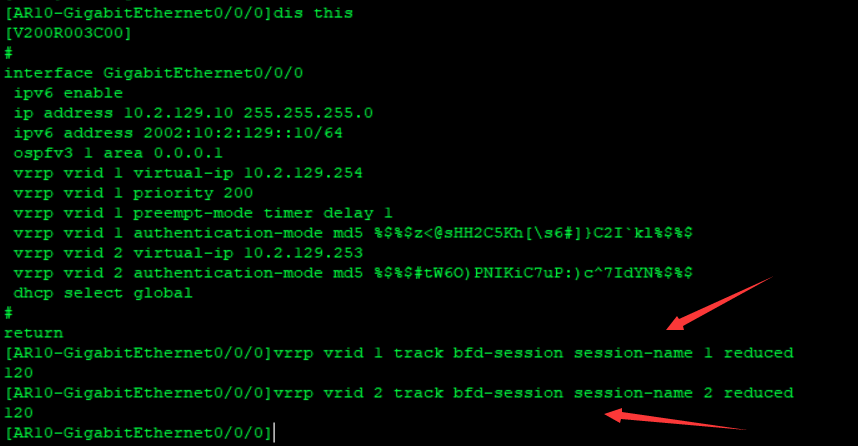

  • BFD修改


  • VRRP没有绑定BFD会话


8.VRRPv6

8.1 AR10修改

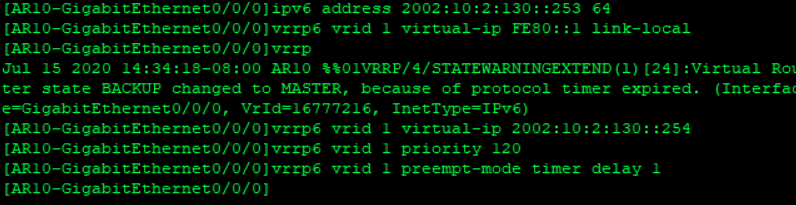

  • AR10的接口G0/0/0没有配置Vrrpv6


修改：

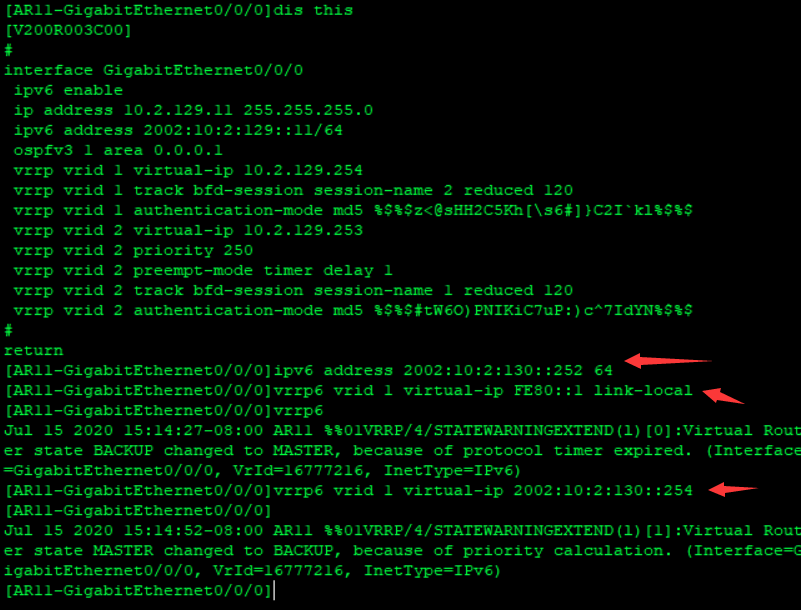

8.2 AR11修改


8.3 最终效果

  • AR10的Vrrp6信息

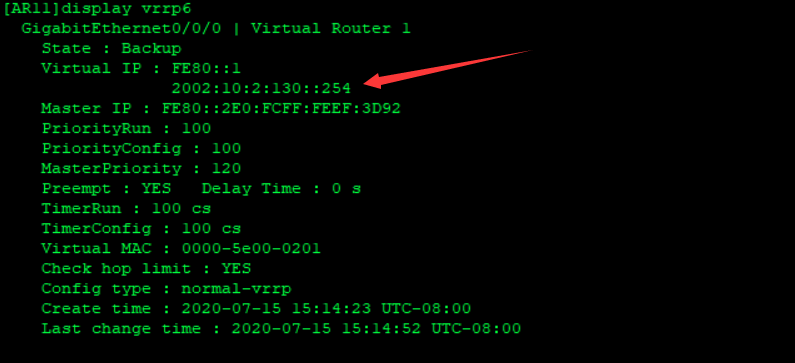

  • AR11的Vrrp6信息


9.OSPFv3

9.1 主机修改


9.2 AR20修改

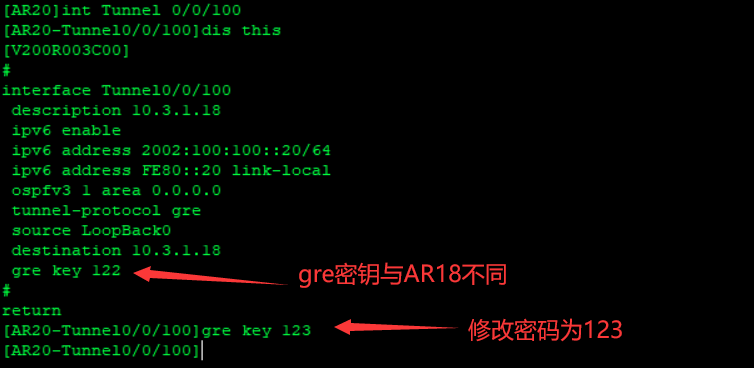

  • AR20的密钥与AR18不一致

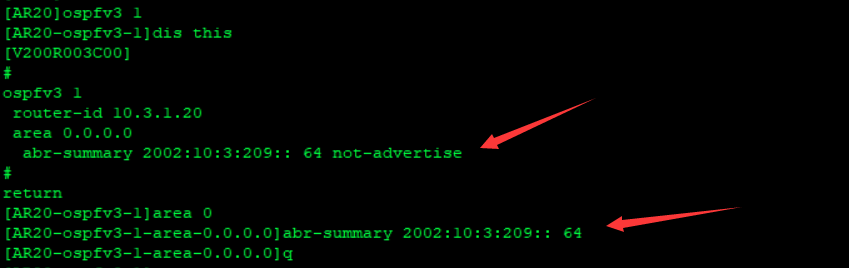

  • 配置了汇总并且不宣告


9.3 AR18修改

  • AR18与AR20隧道接口宣告区域不一致


  • ospfv3进程中错误的把隧道接口Tunnel0/0/100配置为了静默接口


9.4 最终效果


10.Telnet

10.1 AR16修改

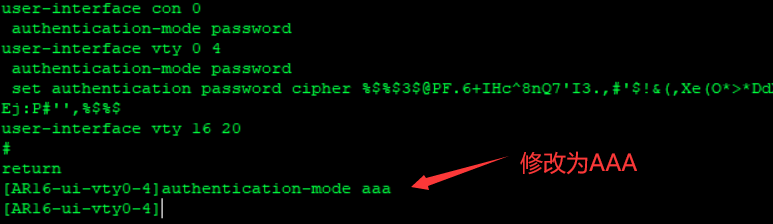

修改：将Telnet的登录验证方式修改为AAA

  • AAA的本地用户admin的登陆权限和服务类型错误


  • AR16的AAA密码配置错误


10.2 AR17修改

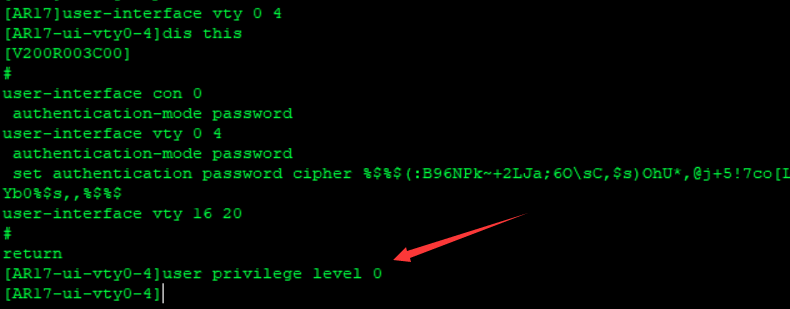

  • AR17没有指定用户权限


新增：AR17接口下配置了ACL导致不能访问，在ACL中新增允许AR18的环回口地址即可

  1. acl 2000
  2. rule 10 permit source 10.3.1.18 0.0.0.0

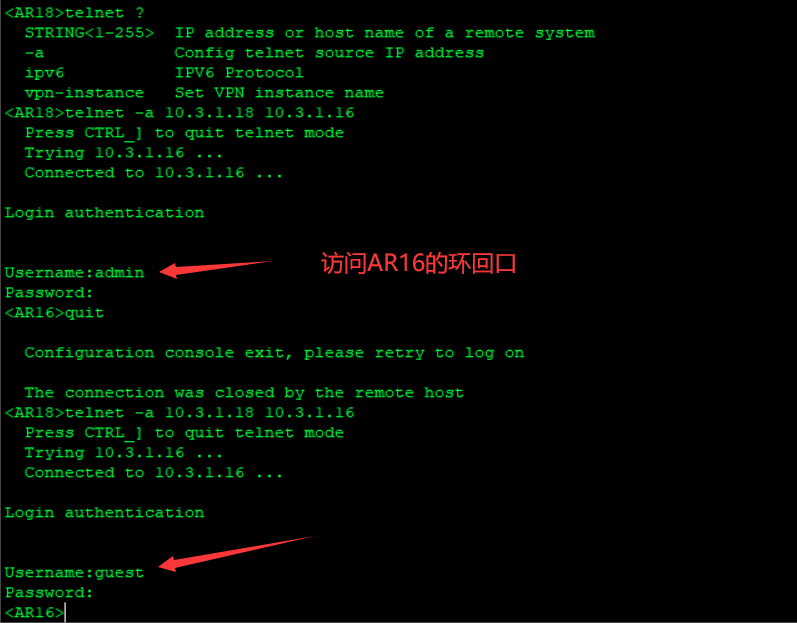

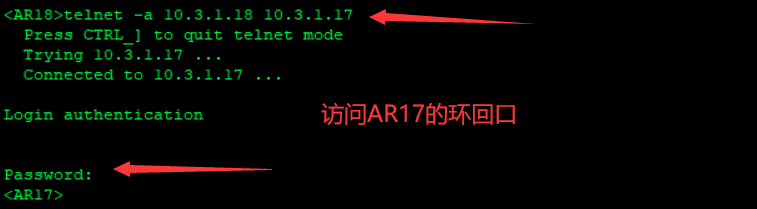

10.3 最终效果


11.NAT

11.1 AR27修改

  • AR27的接口S3/0/0下没有配置NAT Outbound关联ACL和address-group


  • AR27没有配置默认路由访问外部网络

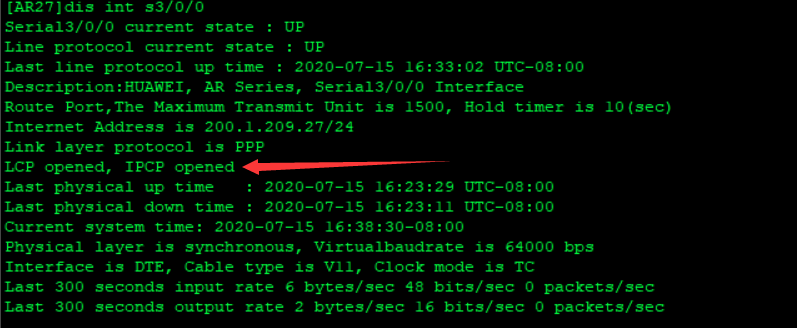

  • PPP认证密码错误


11.2 AR9修改

  • AR9的接口S3/0/0的PPP认证方式错误


  • AR9没有将接口S3/0/0宣告进ISIS 200中


11.3 最终效果

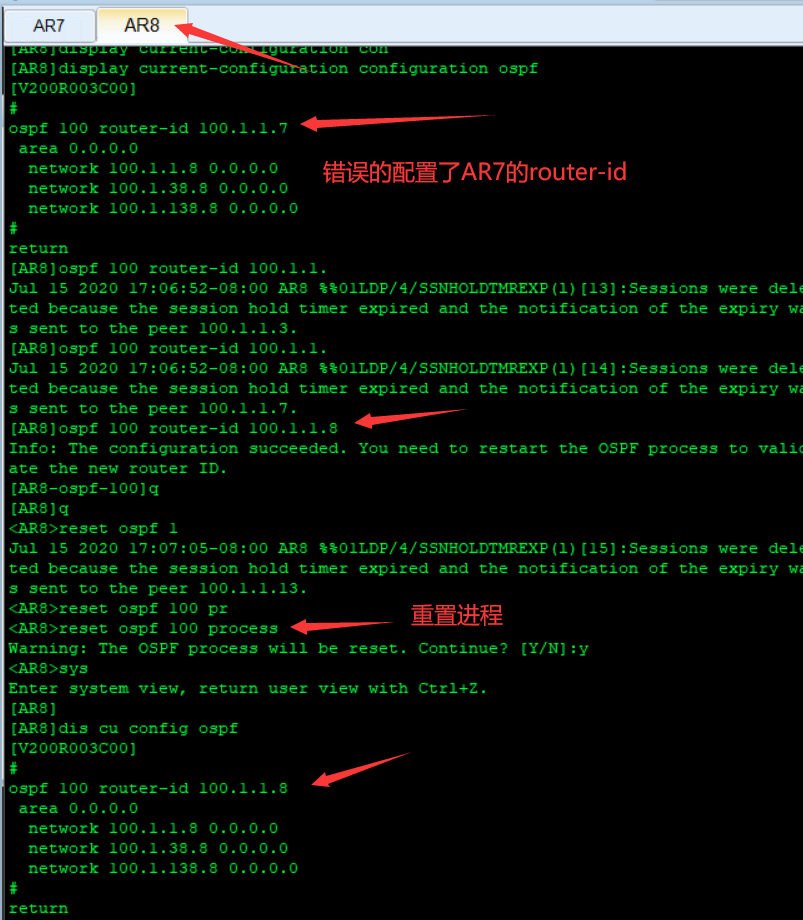

12.OSPF

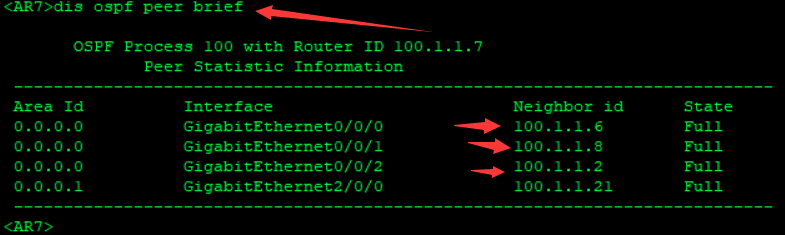

12.1 AR7修改

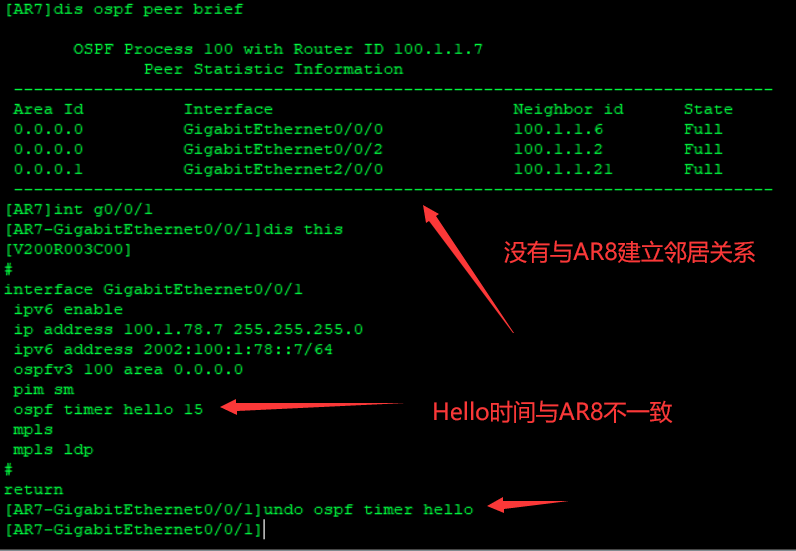

  • AR7接口G0/0/1错误配置了OSPF Hello时间为15，导致无法与AR8建立邻居


12.2 AR8修改


  • AR8没有宣告自己的接口G0/0/1，导致无法与AR7建立邻居关系

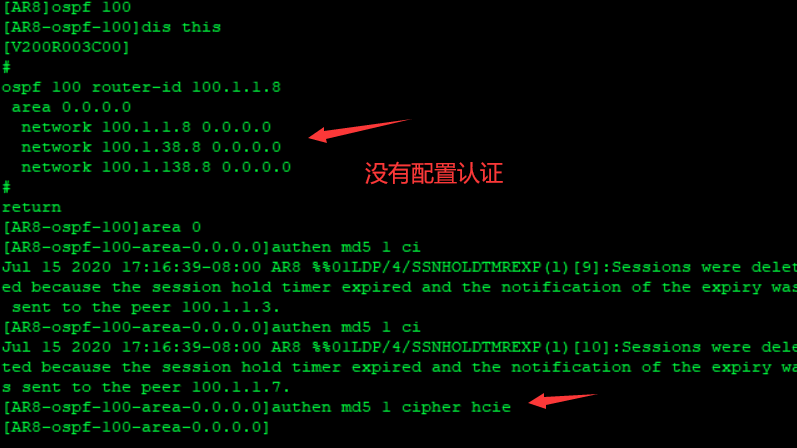

  • 没有在区域0内配置认证


12.3 AR1修改

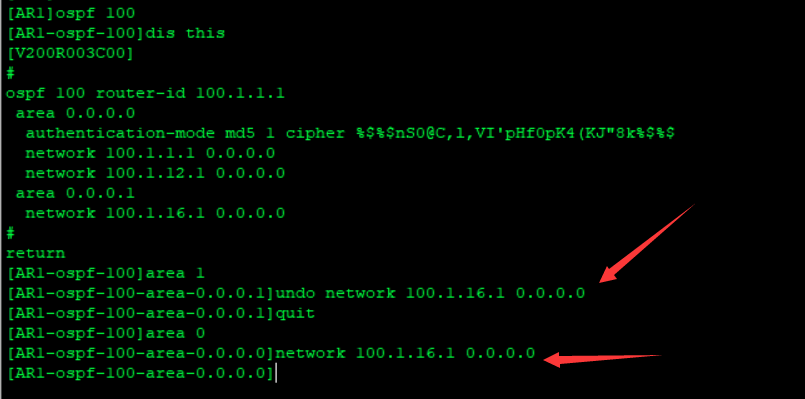

  • AR1错误的将G0/0/1接口宣告在了Area 1

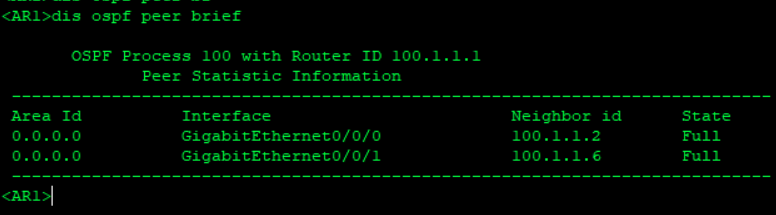

12.4 最终效果


13.Loopback口通信

13.1 AR12修改

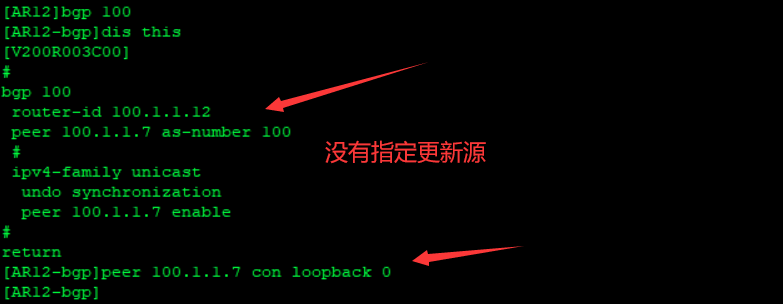

  • AR12与AR7建立邻居关系没有指定更新源为Loopback 0


新错点：AR12没有任何BGP配置，需要手动配置。

13.2 AR7修改

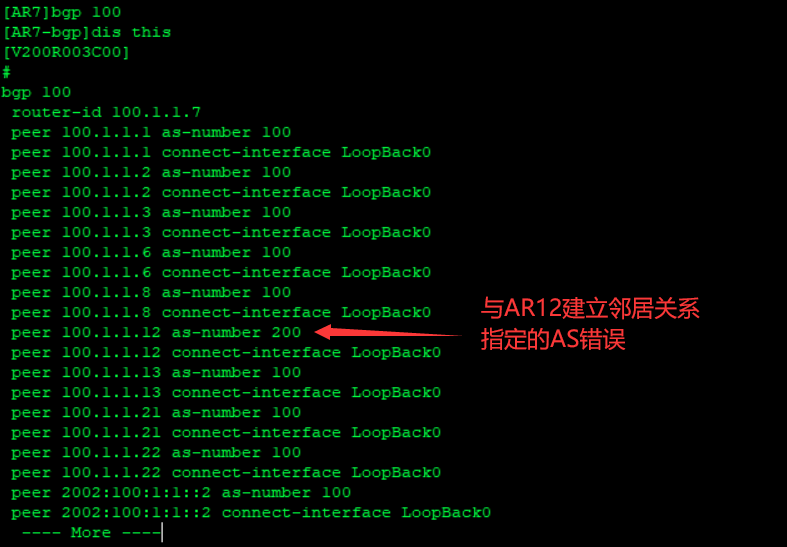

  • AR7与AR12建立邻居关系指定的AS号错误


修改：与AR12建立邻居关系的AS号修改为100并指定更新源为loopback 0

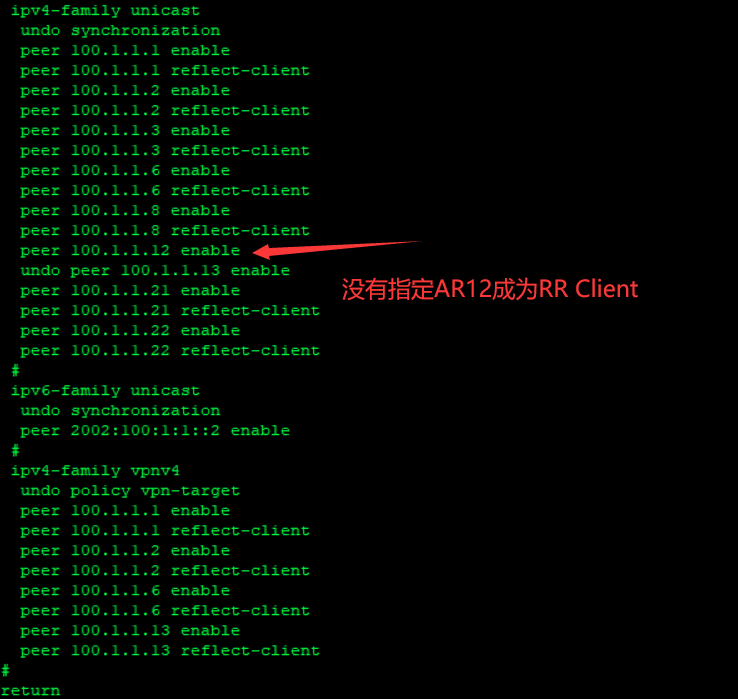

  • 没有指定AR12成为自己的客户机


修改：指定AR12成为自己的客户机

13.3 AR2修改

  • AR2的ACL没有允许AR12的Loopback口通过


13.4 最终效果

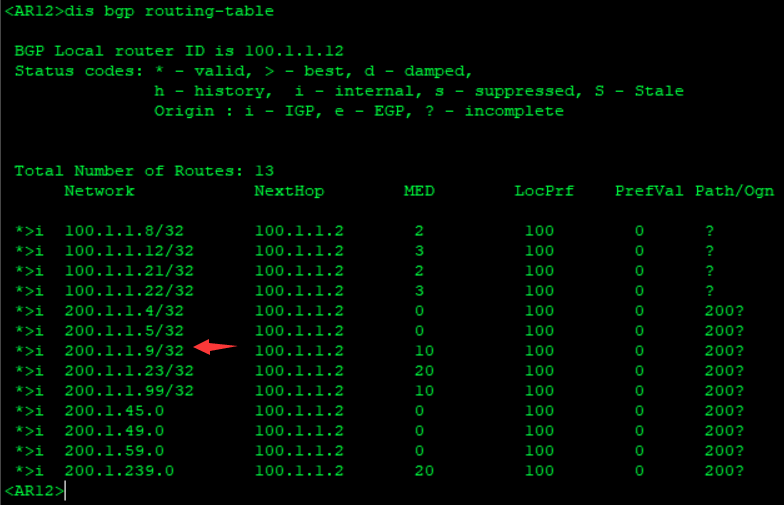

  • 在AR12上能够获取AR9的环回口地址


  • AR9上可以获取到AR12的环回口地址


  • AR12与AR9两台设备的环回口进行通信


14.QOS

14.1 AR19修改

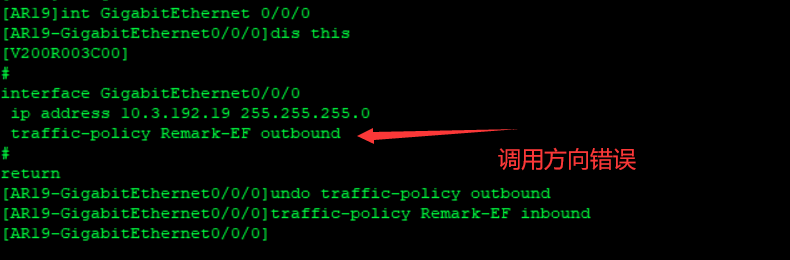

  • 流策略的调用方向错误

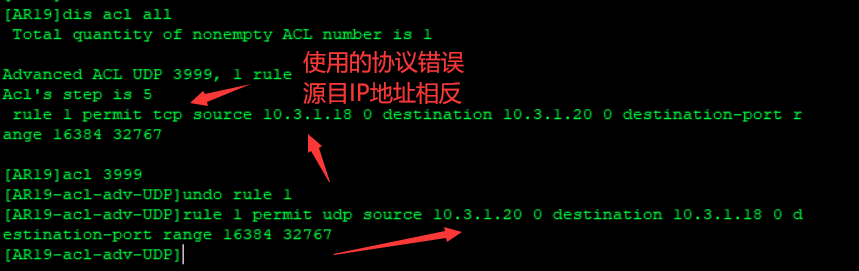

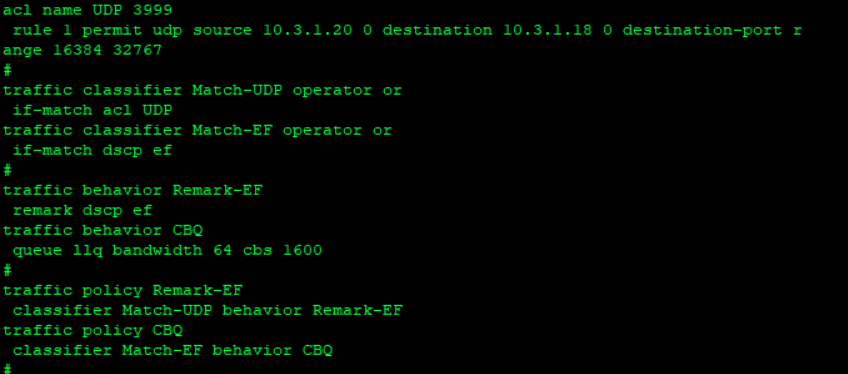

  • ACL配置错误，协议配置错误，源目IP错误

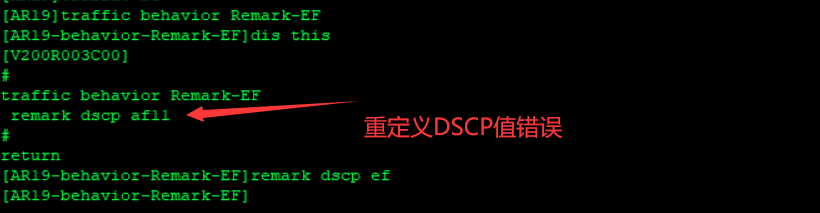

  • 重定义DSCP值错误


  • CBQ配置错误


14.2 最终效果


15.DHCP

15.1 AR11修改

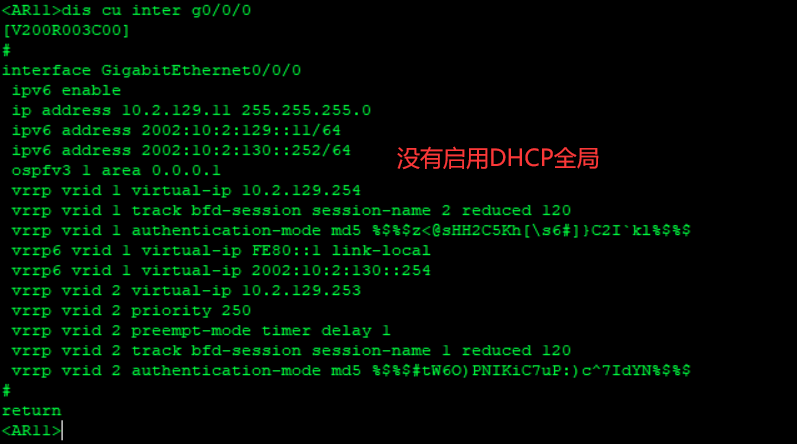

修改：在接口G0/0/0上DHCP全局启用

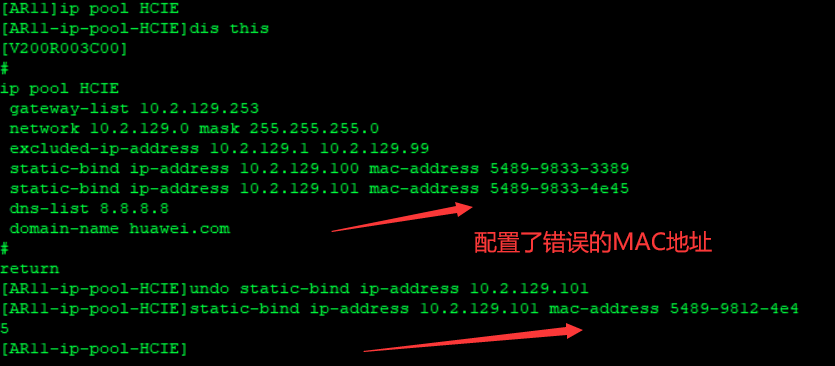

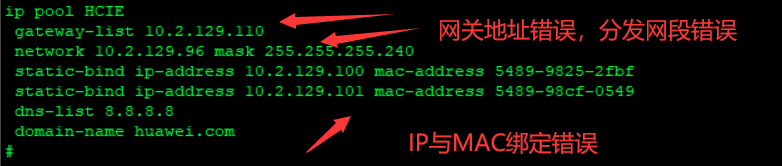

  • 地址池中IP地址与MAC地址绑定错误

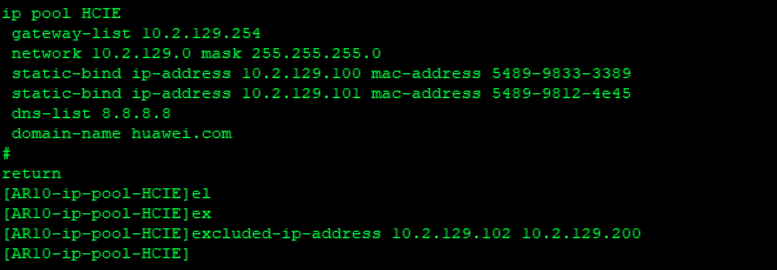

15.2 AR10修改


  • 使用记事本的方式将原有的地址池配置复制到记事本中进行修改

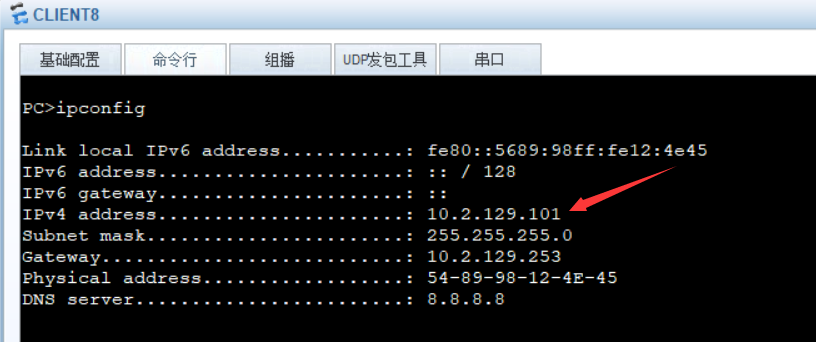

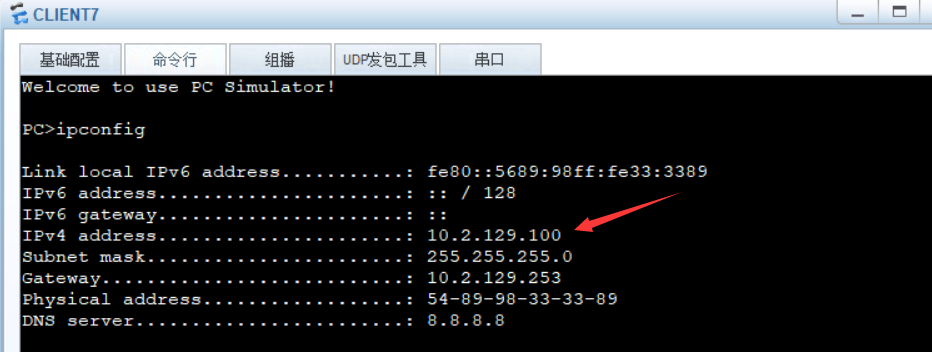

15.3 最终效果


16.IPv6 BGP

16.1 AR9修改

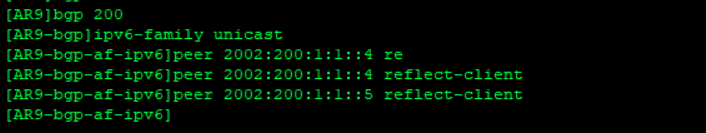

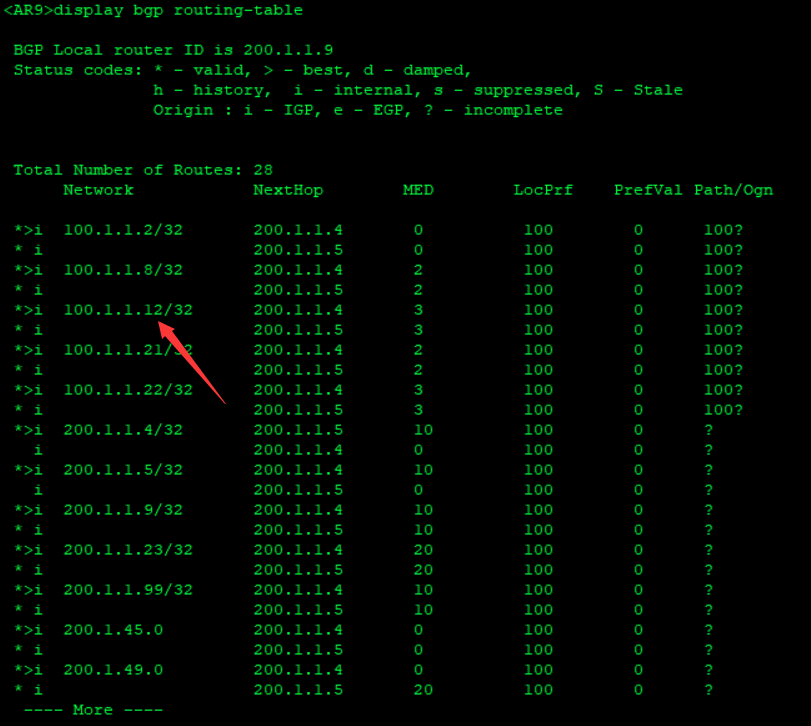

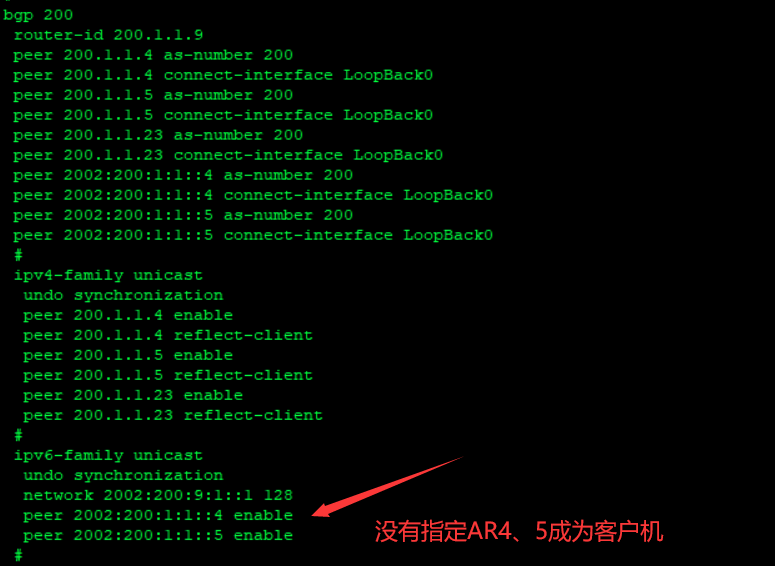

修改：指定AR4和AR5成为自己的RR客户机

16.2 AR7修改

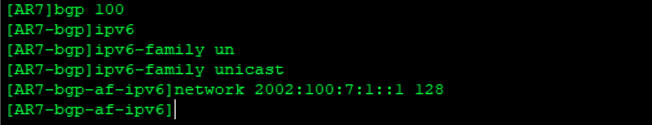

  • AR7没有将Loopback 1接口宣告进BGP中


16.3 AR2修改

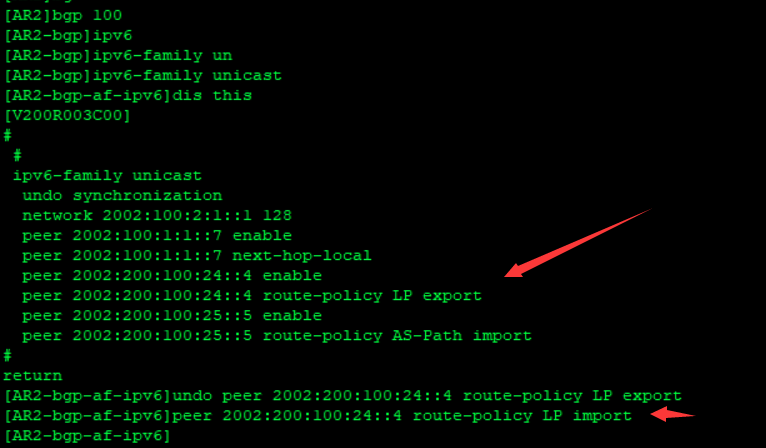

  • 对AR4的路由调用优先级应该是入方向


  • 对AR5添加AS-Path属性应该是出方向

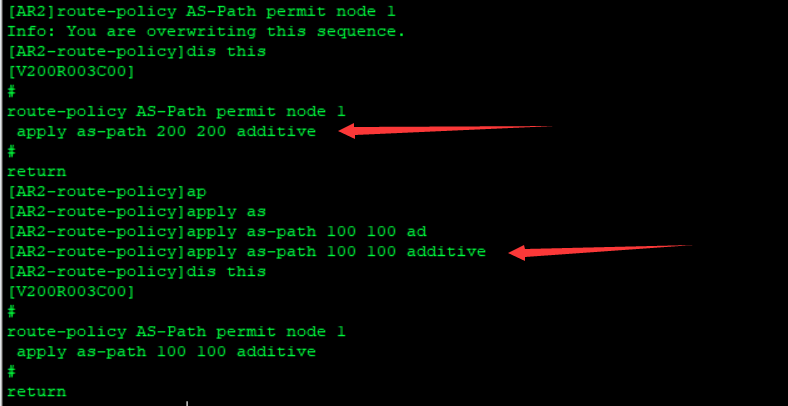

  • AR2针对AR5做的BGP AS-Path号码应该为100，不能是200


16.4 最终效果
