一、M-LAG介绍

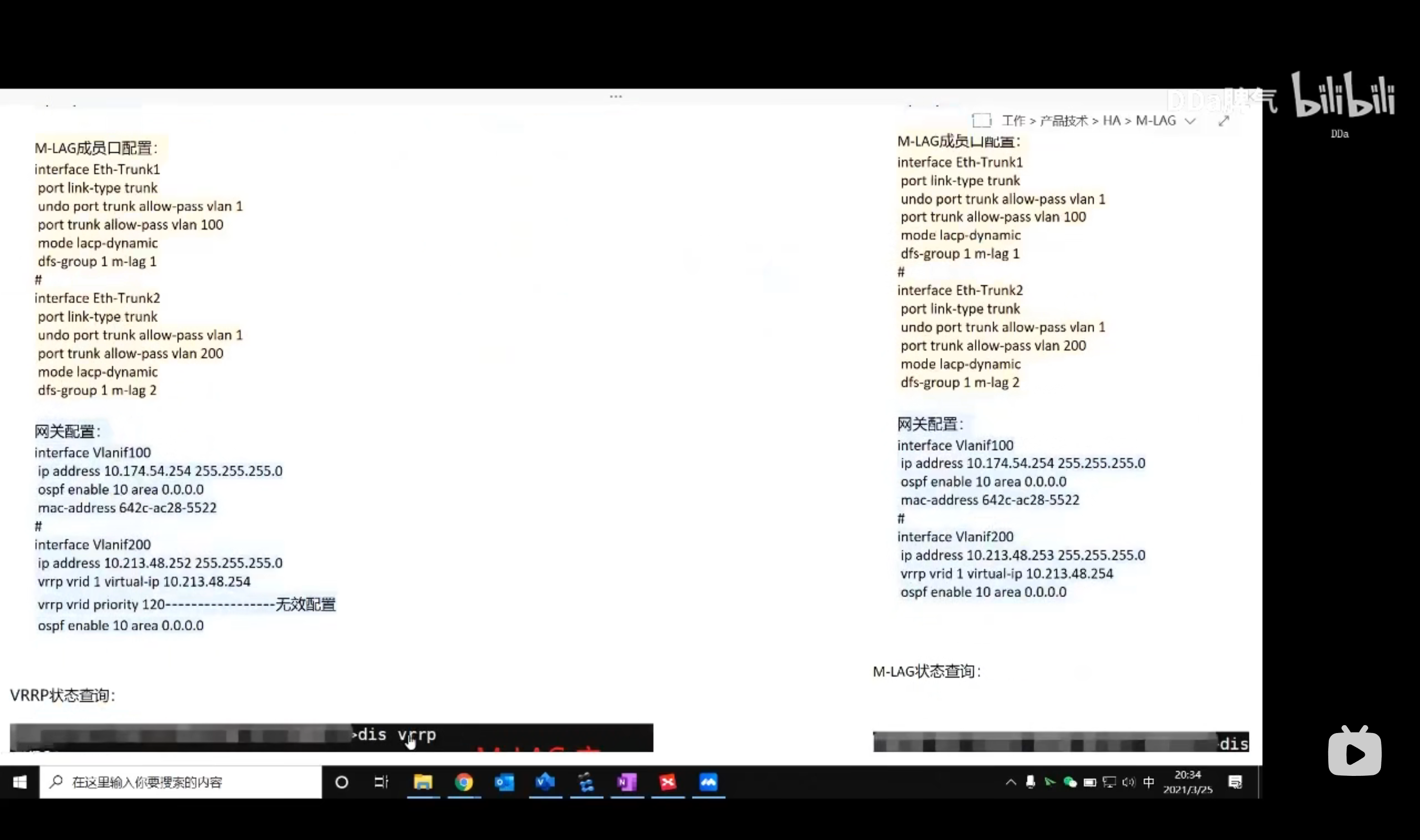

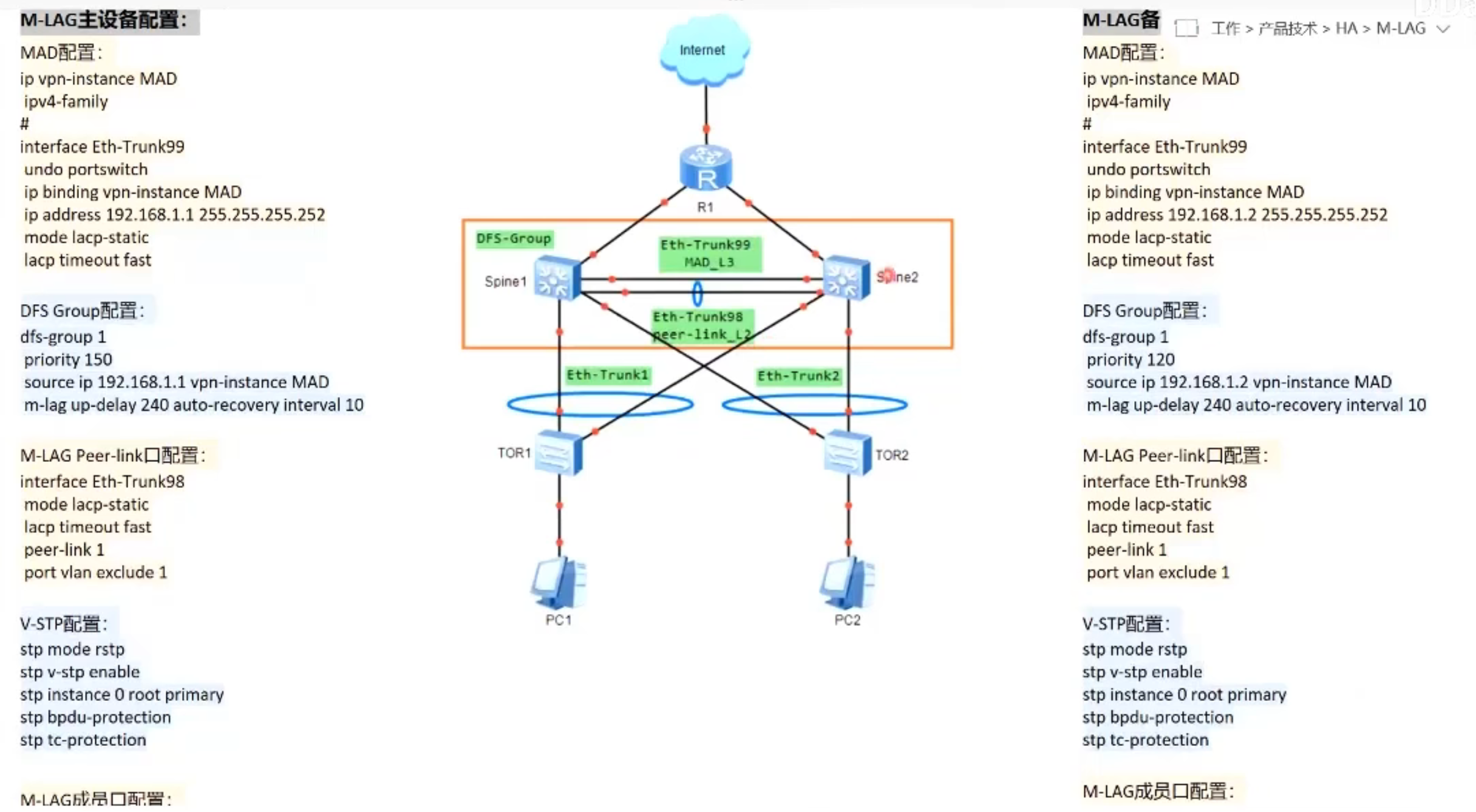

M-Lag.mp4 (57.42MB)

1.1 M-LAG简介

M-LAG（Multichassis Link Aggregation Group）即跨设备链路聚合组，是一种实现跨设备链路聚合的机制，如下图所示，将两台接入交换机以同一个状态和被接入的设备进行链路聚合协商，从而把链路可靠性从单板级提高到了设备级，组成双活系统。
M-LAG作为一种跨设备链路聚合的技术，除了具备增加带宽、提高链路可靠性、负载分担的优势外，还具备以下优势：

  • 更高的可靠性
    • 把链路可靠性从单板级提高到了设备级
  • 简化组网及配置

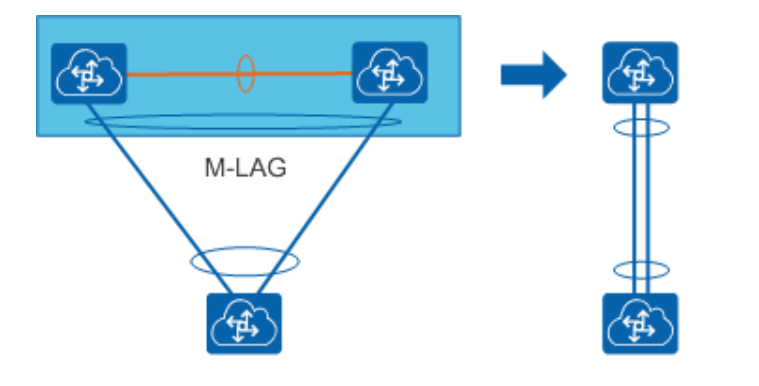

    • 可以将M-LAG理解为一种横向虚拟化技术，将双归接入的两台设备在逻辑上虚拟成一台设备。M-LAG提供了一种没有环路的二层拓扑同时实现逻辑冗余，不再需要繁琐的生成树协议配置，极大的简化了组网及配置。
  • 独立升级
    • 两台设备可以分别进行升级，保证有一台设备正常工作即可，对正在运行的业务几乎没有影响。

二、M-LAG原理描述

2.1 M-LAG的基本概念

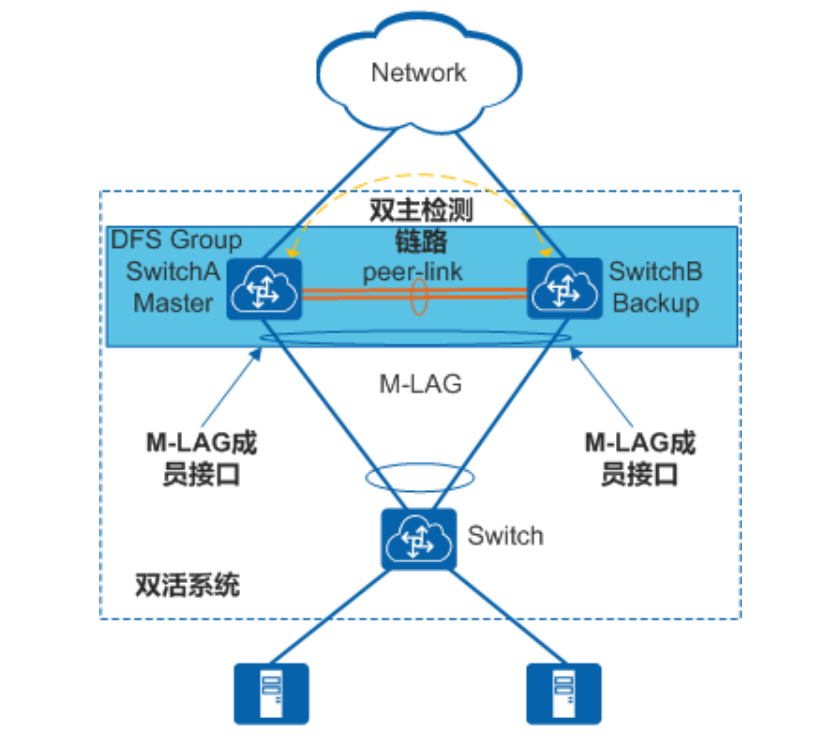

如上图所示，用户侧设备Switch（可以是交换机或主机）通过M-LAG机制与另外两台设备（SwitchA和SwitchB）进行跨设备链路聚合，共同组成一个双活系统。这样可以实现SwitchA和SwitchB共同进行流量转发的功能，保证网络的可靠性。

概念 说明
DFS Group 动态交换服务组DFS Group（Dynamic Fabric Service Group），主要用于部署M-LAG设备之间的配对，M-LAG双归设备之间的接口状态，表项等信息同步需要依赖DFS Group协议进行同步。
DFS主设备 部署M-LAG且状态为主的设备，通常也称为M-LAG主设备。
DFS备设备 部署M-LAG且状态为备的设备，通常也称为M-LAG备设备。
说明DFS Group的角色区分为主和备，正常情况下，主设备和备设备同时进行业务流量的转发，转发行为没有区别，仅在故障场景下，主备设备的行为会有差别。
双主检测链路 双主检测链路，又称为心跳链路，是一条三层互通链路， 用于M-LAG主备设备间发送双主检测报文。
说明正常情况下，双主检测链路不会参与M-LAG的任何转发行为，只在故障场景下，用于检查是否出现双主的情况。双主检测链路可以通过外部网络承载（比如，如果M-LAG上行接入IP网络，那么两台双归设备通过IP网络可以互通，那么互通的链路就可以作为双主检测链路）。也可以单独配置一条三层可达的链路来作为双主检测链路（比如通过管理口）。
peer-link接口 peer-link链路两端直连的接口均为peer-link接口。
peer-link链路 peer-link链路是一条直连链路且必须做链路聚合，用于交换协商报文及传输部分流量。接口配置为peer-link接口后，该接口上不能再配置其它业务。 为了增加peer-link链路的可靠性，推荐采用多条链路做链路聚合。
HB DFS主设备 通过心跳链路来协商的状态为主的设备。
说明：
通过心跳链路报文来协商的设备HB DFS主备状态在正常情况下， 对M-LAG的转发行为不会产生影响，仅用于二次故障恢复场景下，在原DFS主设备或备设备故障恢复且peer-link链路仍然故障时，触发HB DFS状态为备的设备上相应端口Error-Down，避免M-LAG设备在双主情况下出现的流量异常。
HB DFS备设备 通过心跳链路来协商的状态为备的设备。
说明：
通过心跳链路报文来协商的设备HB DFS主备状态在正常情况下， 对M-LAG的转发行为不会产生影响，仅用于二次故障恢复场景 下，在原DFS主设备或备设备故障恢复且peer-link链路仍然故障时，触发HB DFS状态为备的设备上相应端口Error-Down，避免M-LAG设备在双主情况下出现的流量异常。
M-LAG成员接口 M-LAG主备设备上连接用户侧主机（或交换设备）的Eth-Trunk接口。
为了增加可靠性，推荐链路聚合配置为LACP模式。
M-LAG成员接口角色也区分主和备，与对端同步成员口信息时，状态由Down先变为Up的M-LAG成员接口成为主M-LAG成员口，对端对应的M-LAG成员口为备。
说明：
仅在M-LAG接入组播场景下，M-LAG成员接口的主备角色存在转发行为差异。

2.2 M-LAG协议交互原理

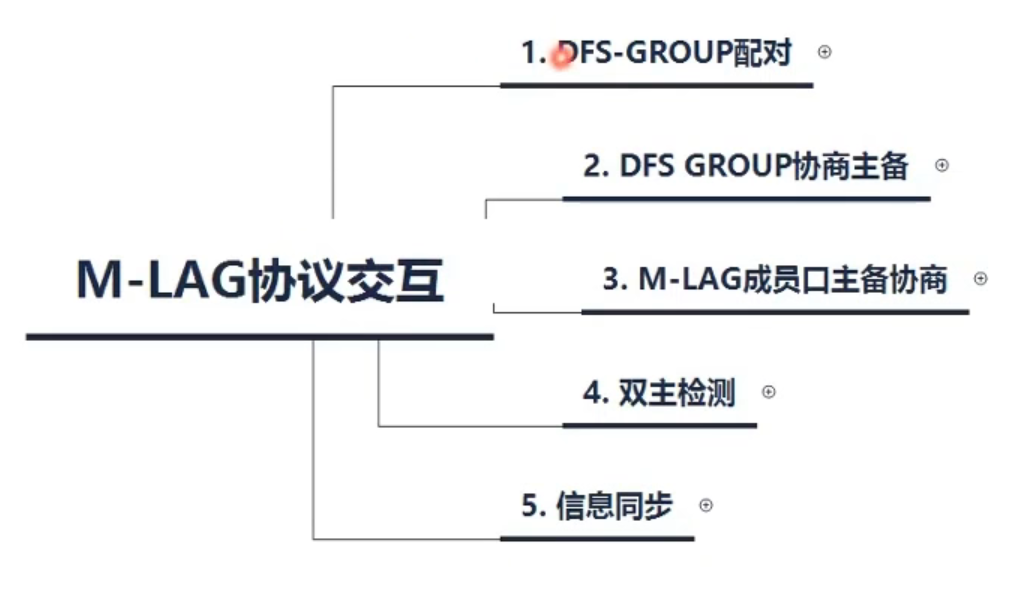

M-Lag理论 - 图4

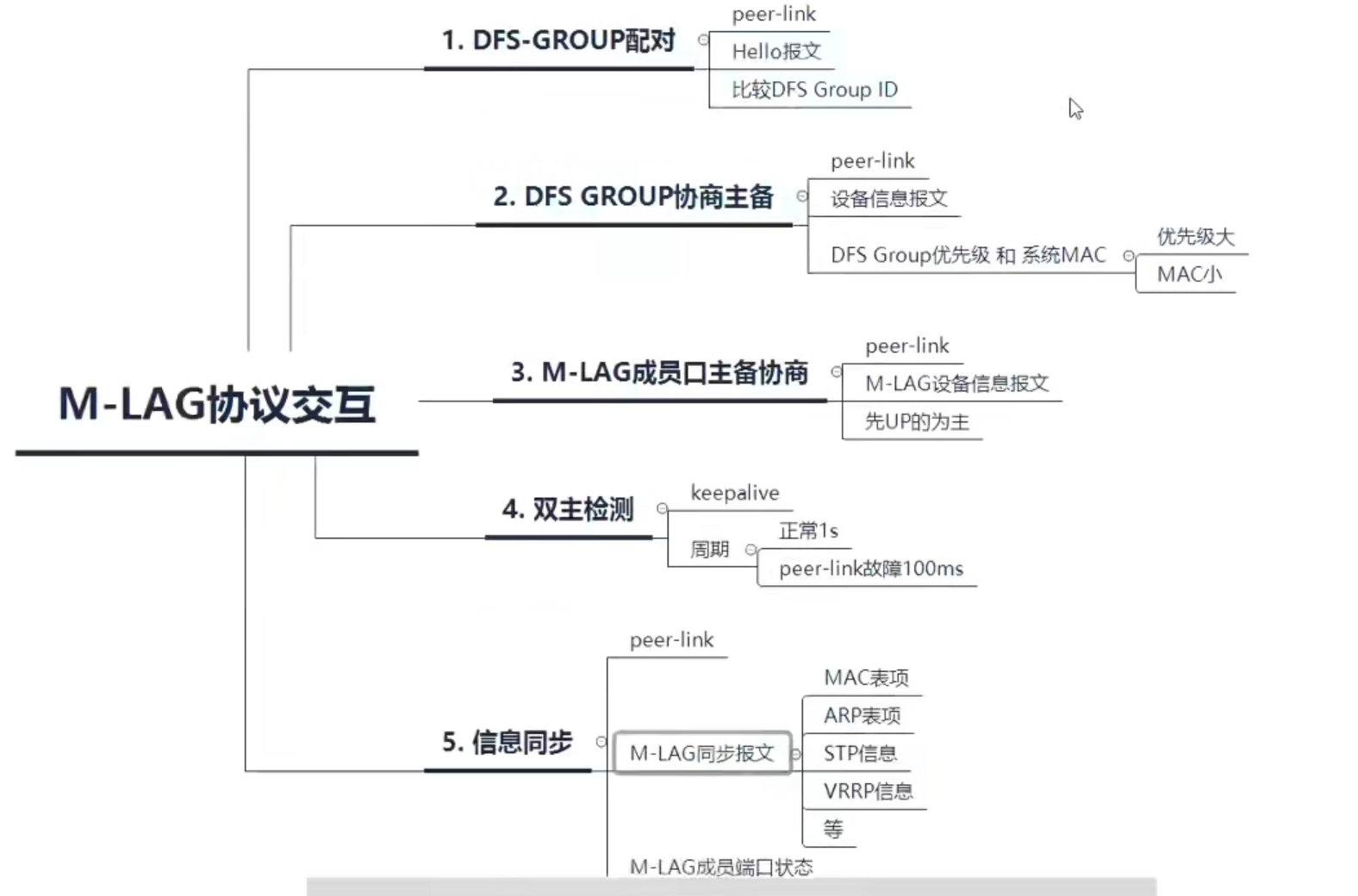

M-LAG的建立过程有如下几个步骤：

  1. DFS Group配对
    1. 当M-LAG两台设备完成配置后，设备首先通过peer-link链路发送DFS Group的Hello报文。当设备收到对端的Hello报文后，会判断报文中携带的DFS Group编号是否和本端相同，如果两台设备的DFS Group编号相同，则两台设备DFS Group配对成功。
  2. DFS Group协商主备
    1. 配对成功后，两台设备会向对端发送DFS Group的设备信息报文，设备根据报文中携带的DFS Group优先级以及系统MAC地址确定出DFS Group的主备状态。
  3. M-LAG成员接口协商主备
    1. 在DFS Group协商出主备状态后，M-LAG的两台设备会通过peer-link链路发送M-LAG设备信息报文，报文中携带了M-LAG成员接口的配置信息。在成员口信息同步完成后，确定M-LAG成员接口的主备状态。
    2. 与对端同步成员口信息时，状态由Down先变为Up的M-LAG成员接口成为主M-LAG成员口，对端对应的M-LAG成员口为备，且主备状态默认不回切，即：当M-LAG成员接口状态为主的设备故障恢复后，先前由备状态升级为主状态的接口仍保持主状态，恢复故障的M-LAG成员接口状态为备，此处与DFS Group协商主备状态不一致。
    3. 仅在M-LAG接入组播场景下，M-LAG成员接口的主备角色存在转发行为差异。
  4. 双主检测
    1. 协商出M-LAG主备后，两台设备之间会通过双主检测链路按照1s的周期发送M-LAG双主检测报文，一旦设备感知peer-link故障，会按照100ms的周期发送三个双主检测链路报文，加速检测。当两台设备均能够收到对端发送的报文时，双活系统即开始正常的工作。
    2. 正常情况下，双主检测链路不会参与M-LAG的任何转发行为，只在DFS Group配对失败或者peer-link故障场景下，用于检查是否出现双主的情况，所以即便双主检测失败也不会影响M-LAG正常工作。双主检测链路可以通过外部网络承载（比如，如果M-LAG上行接入IP网络，那么两台双归设备通过IP网络可以互通，那么互通的链路就可以作为双主检测链路）。也可以单独配置一条三层可达的链路来 作为双主检测链路（比如通过管理口）。
    3. （推荐）双主检测链路通过管理网口互通，DFS Group绑定的管理网口IP地址要保证可以相互通信，管理网口下绑定VPN实例，保证双主检测报文与业务流量隔离。
    4. 双主检测链路通过业务网络互通，DFS Group绑定的IP地址要保证可以三层互通。如果peer-link接口之间建立路由邻居关系，则业务网络双主检测报文会直接通过最优路由经peer-link链路传输。一旦peer-link故障，路由收敛期间，双主检测报文通过次优路径传输到对端，双主检测时间会慢0.5秒或者1 秒的时间。
  5. M-LAG同步信息
    1. 正常工作后，两台设备之间会通过peer-link链路发送M-LAG同步报文实时同步对端的信息，M-LAG同步报文中包括MAC表项、ARP表项以及STP、VRRP协议报文信息等，并发送M-LAG成员端口的状态，这样任意一台设备故障都不会影响流量的转发，保证正常的业务不会中断。
      | 说明：
      在V200R005C10版本及之后版本，两台设备在心跳链路Up之后即会按照周期发送双主检测 报文。若DFS Group绑定了本端和对端的IP地址，则在二次故障恢复场景下（设备已使能 二次故障增强功能），即原DFS主设备或备设备故障恢复且peer-link链路仍然故障时，M-LAG设备根据双主检测报文中携带的DFS信息协商出HB DFS主备状态，触发HB DFS状态为 备的设备相应端口Error-Down，从而避免双主场景下的流量异常。 | | —- |

2.3 M-LAG防环机制

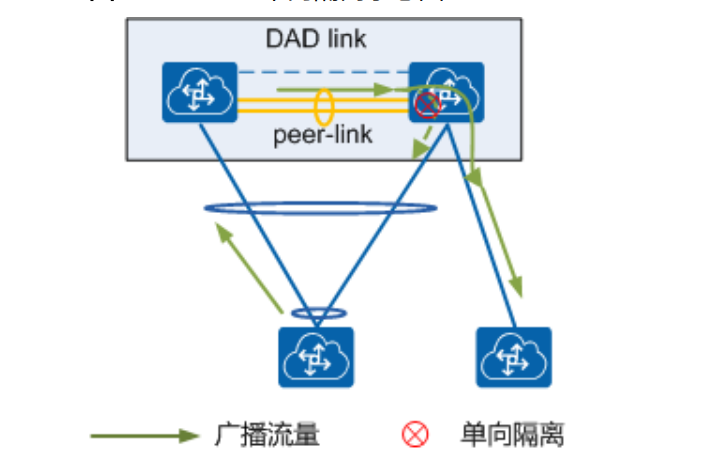

M-LAG本身具有防环机制，可以构造出一个无环网络。那么M-LAG是如何构造无环网络的呢？如图下图所示，从接入设备或网络侧到达M-LAG配对设备的单播流量，会优先从本地转发出去，peer-link链路一般情况下不用来转发数据流量。当流量通过peer-link链路广播到对端M-LAG设备，在peer-link链路与M-LAG成员口之间设置单方向的流量隔离，即从peer-link口进来的流量不会再从M-LAG口转发出去，所以不会形成环路，这就是M-LAG单向隔离机制。

2.3.1 单向隔离机制

机制生效前提
当M-LAG两台设备协商出M-LAG主备后，系统通过M-LAG同步报文判断接入设备是否双活接入：

  • 若接入设备双活接入M-LAG系统，则M-LAG两台设备下发对应M-LAG成员口的单向隔离配置，来隔离由peer-link口发往M-LAG成员口的流量。（M-LAG防环机制中的单向隔离仅对广播流量等泛洪流量生效）
  • 若接入设备单归接入M-LAG系统，则M-LAG系统不会下发对应M-LAG成员口的单向隔离配置。

单向隔离机制实现原理
如上图所示，在设备双活接入M-LAG场景下，设备会默认按下列顺序下发全局ACL配置：

  • Rule 1：允许通过源端口为peer-link接口，目的端口为M-LAG成员口的三层单播报文
  • Rule 2：拒绝通过源端口为peer-link接口，目的端口为M-LAG成员口的所有报文，设备通过匹配ACL规则组来实现peer-link接口与M-LAG成员口之间的单向隔离，隔离由peer-link接口发往M-LAG成员口的广播等泛洪流量。当M-LAG设备感知到本端的M-LAG成员口状态为Down时，会通过peer-link发送M-LAG同步报文，通知对端设备撤销自动下发的相应的M-LAG成员端口的单向隔离ACL规则组。

2.4 M-LAG配置一致性检查

M-LAG是由两台设备组成的一个双活系统，可将M-LAG理解为一种横向虚拟化技术，将M-LAG的两台设备在逻辑上虚拟成一台设备，形成一个统一的二层逻辑节点。这带来了逻辑拓扑的清晰高效，也决定了M-LAG两端设备的某些配置需要保持一致，否则可能会导致M-LAG无法正常工作或者成环等问题。

但M-LAG运用于企业网中时，却面临一个突出的问题：部署企业网数据中心时，通过手工配置、人工比对来保证每一个M-LAG系统两端设备的配置一致性，不仅处理效率低下，更多的是带来诸多潜在的误配置风险。 :::success 为了解决上述问题，华为公司提出了M-LAG配置一致性检查的解决方案。该解决方案中，通过M-LAG机制自带的配置一致性检查功能，去订阅M-LAG系统两端设备的各模块配置。我们可以通过检查功能返回的比对结果，及时地调整M-LAG两端设备的配置部署，防止组网成环或者数据丢包等问题发生。 :::

M-LAG配置一致性检查将设备配置分为两类，如下表所示，分别为关键配置（Type1）和一般配置（Type2）。根据对关键配置检查不一致时的处理方式，M-LAG一致性又分为严格模式（Strict）和松散模式（loose）。

  • 关键配置（Type 1）：如果在M-LAG系统两端设备不一致，会导致成环、状态正常但长时间丢包等问题。
    • 严格模式下，如果M-LAG两端设备存在Type 1配置不一致，会导致M-LAG备设备上成员口处于ERROR DOWN状态，且触发设备对Type 1类型配置检查不一致的告警。
    • 松散模式下，如果M-LAG两端设备存在Type 1配置不一致，则会触发设备对两种类型配置检查不一致的告警。
  • 一般配置（Type 2）：如果在M-LAG系统两端设备不一致，可能会导致M-LAG运行状态异常。与Type 1类型的配置相比较而言，Type 2类型的配置问题更容易被发现，对组网环境的影响也相对较小。无论处于何种模式，如果M-LAG两端设备存在以下Type 2配置不一致，则会触发设备对两种类型配置检查不一致的告警。
    | 视图 | 配置 | 类型 | | —- | —- | —- | | 全局 | STP功能是否使能 | Type 1 | | | STP工作模式配置 | | | | BPDU保护功能是否使能 | | | | STP多生成树实例与VLAN的映射关系配置：
    说明：
    设备默认仅检查ID为0的STP进程内多生成树实例与VLAN的映射关系。 | | | M-LAG成员口 | STP功能是否使能 | | | | STP端口的Root保护功能是否使能 | | | | M-LAG成员接口的LACP模式配置 | | | 全局 | VLAN配置 | Type2 | | | 静态MAC地址表项
    - 静态MAC地址表项指定接口为M-LAG成员口
    - VXLAN隧道的静态MAC地址表项
    | | | | 动态MAC的老化时间 | | | | 静态ARP表项
    - 短静态ARP表项
    - 长静态ARP表项
    - 若静态ARP表项指定出接口，则仅检查出接口为M-LAG成员口的静态ARP。
    - 若静态ARP表项指定所属VLAN，则直接比较VLAN ID。
    - 若静态ARP表项指定出接口和所属VLAN，则直接比较出接口为M-LAG成员口的静态ARP表项的VLAN ID。
    - VXLAN IPv4隧道的静态ARP表项。
    说明：
    设备不支持检查指定VPN实 例的短静态ARP表项，若长 静态ARP表项的出接口为MLAG成员口且绑定了VPN实 例或者所属VLAN对应的 VLANIF接口绑定了VPN实 例，设备同样不支持检查该 静态ARP表项。 | | | | 动态ARP的老化时间 | | | | 广播域桥域BD（Bridge Domain）配置
    - BD ID
    - BD关联VNI
    | | | | VBDIF接口配置
    - VBDIF接口的BD ID
    - VBDIF接口的IPv4地址
    - VBDIF接口的IPv6地址
    - VBDIF接口的VRRP4备份组
    - VBDIF接口MAC地址
    - VBDIF接口状态
    说明：
    对于VBDIF接口MAC地址， 设备默认仅检查虚拟MAC地址。
    针对IPv6地址以及VRRP4备份组的配置检查，仅在VBDIF接口Up时才进行。若 VBDIF接口状态为Down，则认为该接口下没有相关配置。 | | | | VLANIF接口配置
    - VLAN ID
    - VLANIF接口IPv4地址
    - VLANIF接口IPv6地址
    - VLANIF接口VRRP4备份组
    - VLANIF接口MAC地址
    - VLANIF接口状态
    说明：
    对于VLANIF接口MAC地址，设备默认仅检查虚拟MAC地址。
    针对IPv6地址以及VRRP4备份组的配置检查，仅在VLANIF接口Up时才进行。若VLANIF接口状态为Down，则认为该接口下没有相关配置。 | | | M-LAG成员口 | STP端口优先级配置 | | | | 接口加入VLAN配置 | | | | M-LAG成员口参数配置 | | | | M-LAG成员口所属Eth-Trunk接口成员口个数
    说明：
    仅比较Eth-Trunk接口的成员 口数量，对于成员口物理状 态Up/Down或者成员口带宽 不予检查。 | |

2.5 M-LAG正常工作场景流量转发

2.5.1 单播流量转发

对于南北向单播流量，在M-LAG接入侧，M-LAG的成员设备接收到接入设备通过链路捆绑负载分担发送的流量后，共同进行流量转发。到达M-LAG主备设备发往网络侧的流量则根据路由表转发流量。
对于东西向单播流量，在全部组建M-LAG，没有孤立端口的场景下，二层流量通过M-LAG本地优先转发，三层流量通过双活网关转发，都不经过peer-Link链路，直接由M-LAG主备设备转发至对应成员口

2.5.2 广播流量转发

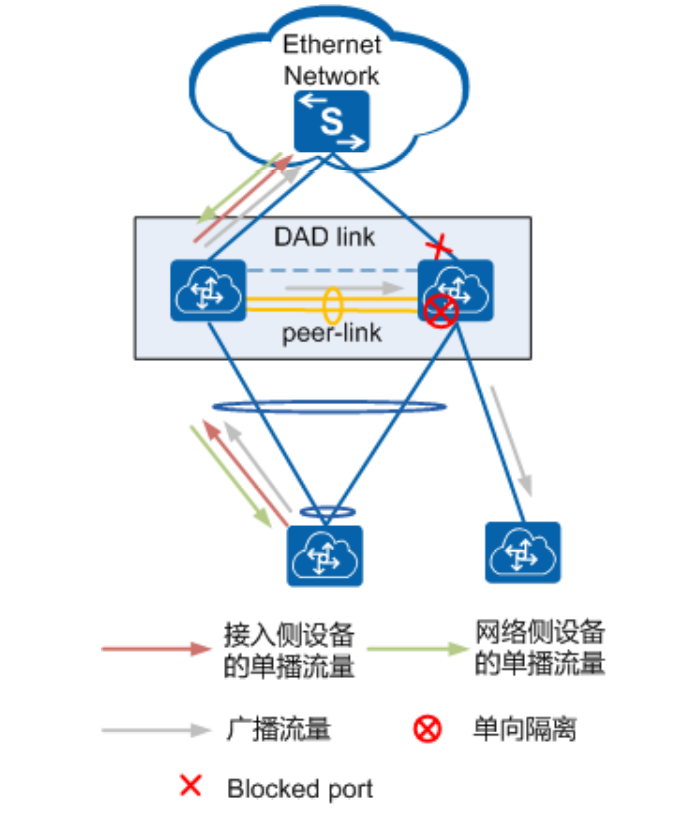

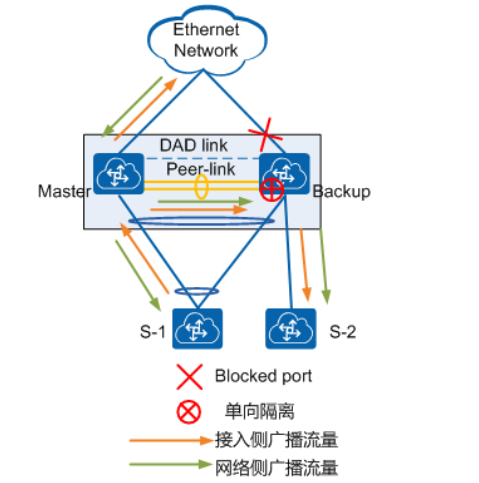

M-LAG上行接入二层网络，那么二层网络必须要保证发往M-LAG的流量只有一 份，否则会有成环的风险。此处以M-LAG主设备的转发为例，如下图所示，假设右侧M-LAG上行接口被STP协议阻塞，M-LAG主设备收到广播流量后向各个下一跳转发，当流量到达M-LAG备设备时，由于peer-link与M-LAG成员接口存在单向隔离机制，到达备设备的流量不会向S-1转发。

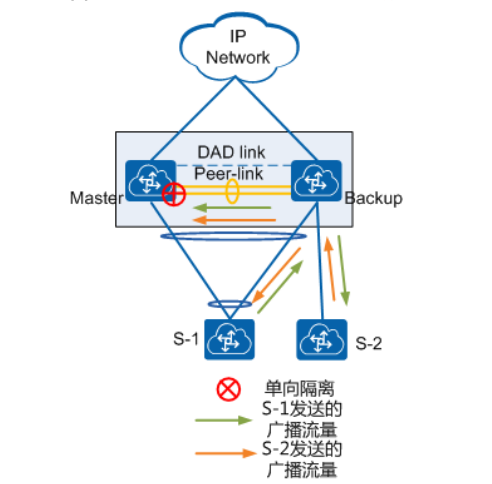

此处以M-LAG备设备的转发为例，如下图所示，M-LAG备设备收到广播流量后向各个下一跳转发，当流量到达M-LAG主设备时，由于peer-link与M-LAG成员接 口存在单向隔离机制，到达主设备的流量不会向S-1转发。

三、M-LAG应用场景

M-LAG特性主要应用于将服务器或交换机双归接入普通以太网络、TRILL（Transparent Interconnection of Lots of Links）、VXLAN（Virtual eXtensible Local Area Network）和IP网络。一方面可以起到负载分担流量的作用，另一方面可以起到备份保护的作用。由于M-LAG支持多级互联，M-LAG的组网可以分为单级M-LAG和多级M-LAG。

3.1 单级M-LAG场景

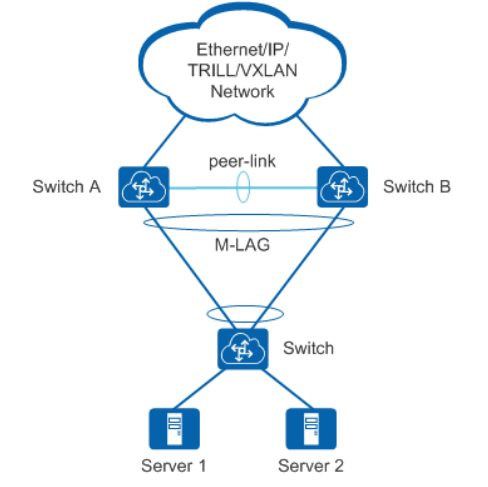

如下图所示，为了保证可靠性，交换机在接入网络时需要考虑链路的冗余备份，采用部署MSTP等破环协议的方式可以实现，但是这种方式下链路的利用率很低，浪费大量的带宽资源。为了实现冗余备份同时提高链路的利用率，在SwitchA 与SwitchB之间部署M-LAG，实现Switch的双归接入。这样SwitchA与SwitchB形成负载分担，共同进行流量转发，当其中一台设备发生故障时，流量可以快速切换到另一台设备，保证业务的正常运行。
如下图所示，为了保证可靠性，服务器一般采用链路聚合的方式接入网络，如果服务器接入的设备故障将导致业务的中断。为了避免这个问题的发生，服务器 可以采用跨设备链路聚合的方式接入网络，在SwitchA与SwitchB之间部署M-LAG，实现服务器的双归接入。SwitchA与SwitchB形成负载分担，共同进行流量转发，当其中一台设备发生故障时，流量可以快速切换到另一台设备，保证业务的正常运行。

3.2 多级M-LAG场景

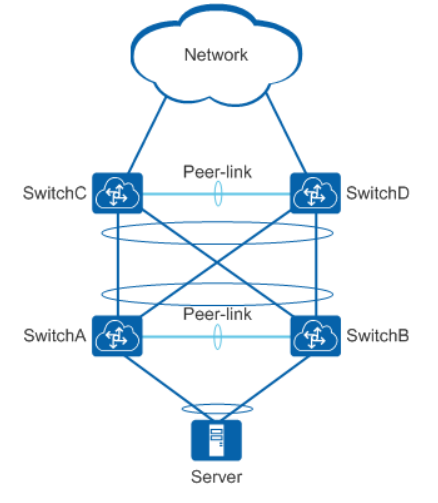

如下图所示，SwitchA和SwitchB之间部署M-LAG后，在SwitchC和SwitchD之间部署M-LAG并与下层的M-LAG进行级联，这样不仅可以简化组网，而且在保证可靠性的同时可以扩展双归接入服务器的数量。多级M-LAG互联必须基于V-STP方式进行配置。


二、如何从堆叠切换为M-LAG

从堆叠切换
