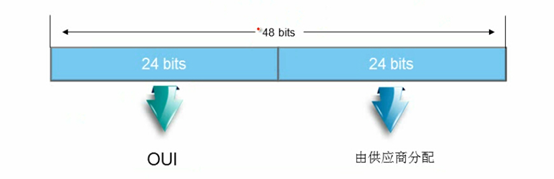

  • MAC地址总共为48bit，前24bit为各个厂商的唯一标识，后24bit为每个厂商为此网卡提供的唯一的身份标识。


  • 目的MAC地址的第一个字节的最后一位，如果是0的话说明这是一个单播地址
  • 如果这一位为1，其它位不同，则表明这是一个组播地址

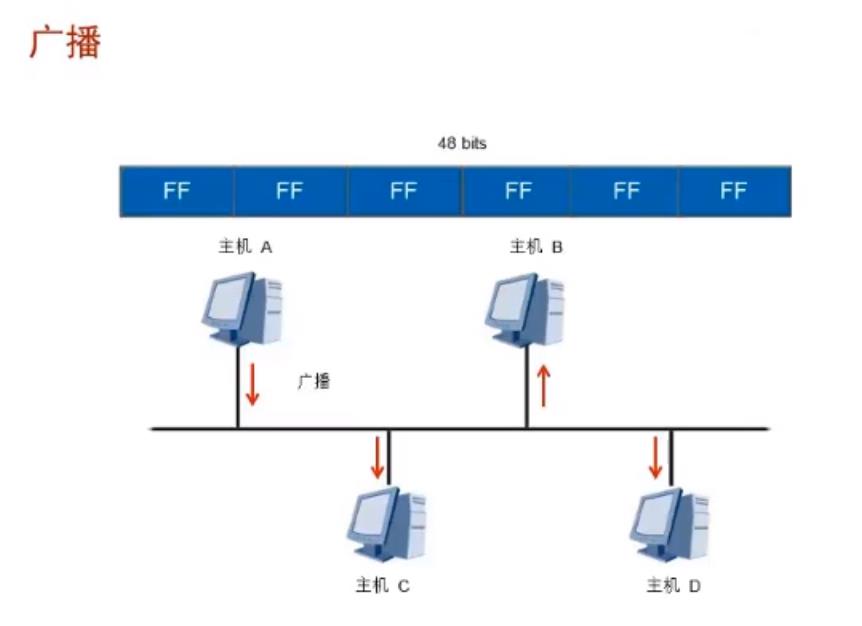

  • 如果MAC全为1，这说明这是一个广播地址


二层数据帧封装

  • 数据帧封装分为两种帧格式封装，一种为Ethernet II定义格式，一种为IEEE802.3定义格式

注：如何区分数据包使用哪种格式

  • 当数据包的长度大于或等于1536Byte时为Ethernet II协议封装
  • 当数据包的长度小于或等于1500Byte时为IEEE802.3协议封装

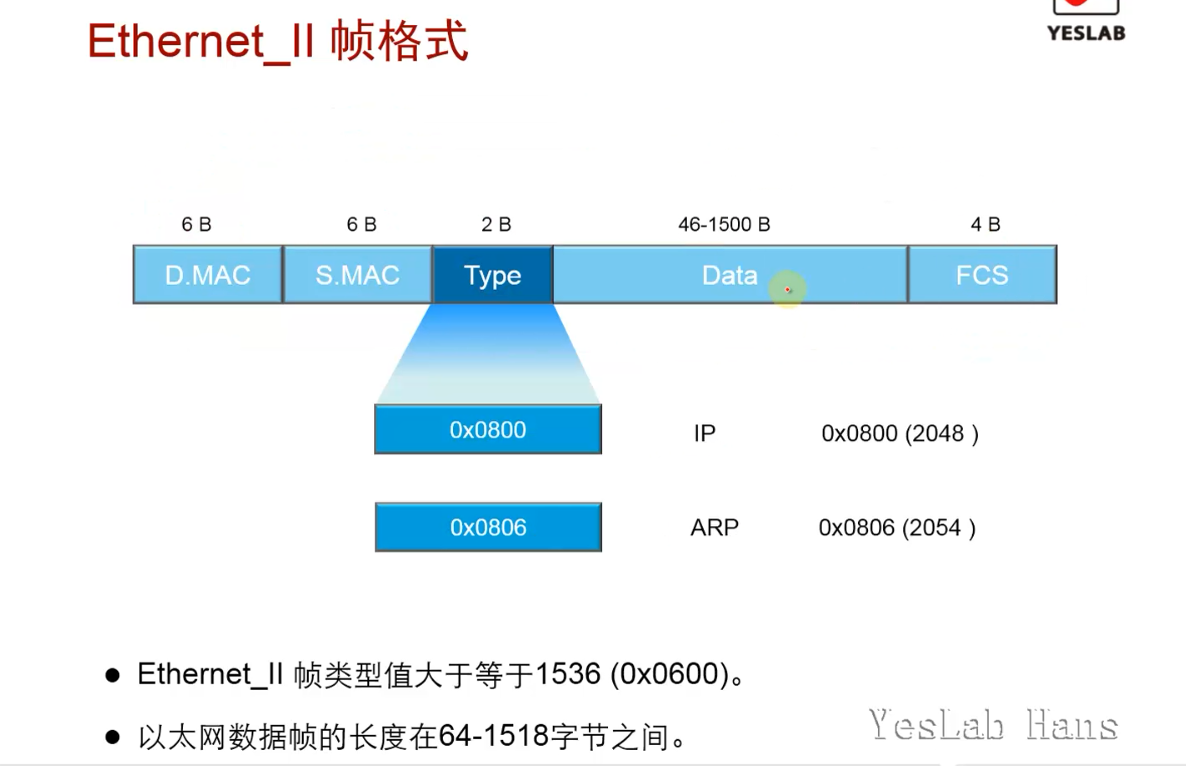

1 Ethernet II帧格式

Ethernet ii帧格式.png

  • 6Byte的目的MAC地址
  • 6Byte的源MAC地址
  • 2Byte的Type类型（0x0800为IP、0x0806为ARP、0x8847为MPLS）
  • 46Byte-1500Byte的Data
  • 48Byte的FCS校验

**

  • 在Ethernet_II封装数据帧中：
    • 数据帧最小为64Byte：
      • 46Byte的数据单元+2Byte的Type+6Byte的D_MAC+6Byte的S_MAC+4Byte的FCS校验位
    • 数据帧最大为1518Byte：
      • 1500Byte的数据单元+2Byte的Type+6Byte的D_MAC+6Byte的S_MAC+4Byte的FCS校验位

**

2 IEEE802.3帧格式


  • 6Byte的目标MAC地址
  • 6Byte的源MAC地址
  • 2Byte的Length长度表示符
  • 3Byte的LLC链路控制子层：
    • 1Byte的D.SAP
    • 1Byte的S.SAP
  • 5Byte的S.NASP
    • 3Byte的Org Code
    • 2Byte的Type
  • 38Byte—1492Byte的Data数据
  • 4Byte的FCS校验位

IEEE802.3帧长度值小于等于1500


如果A主机发送的帧很小，很快完成帧的转发，而两台冲突主机相距很远，在主机A发送的帧传输到B的前一刻，B开始发送帧，这样，当A的帧到达B时，B检测到冲突，于是发送冲突信号，假如在B的冲突信号传输到A之前，A的帧已经发送完毕，那么A将检测不到冲突而误认为已经发送成功，因此必须有最小包长的限制。
