1. CSS基础

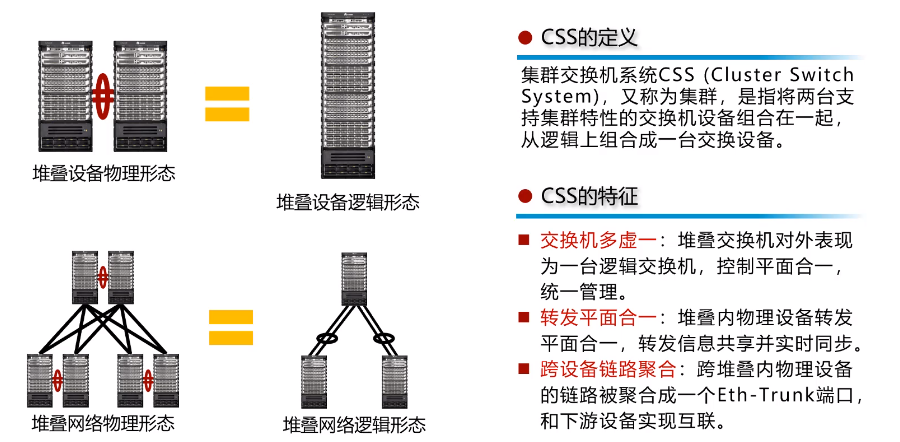

1.1 CSS简介

• CSS主要用于框式交换机。
• 框式只能两台框式交换机生成一个集群，而堆叠可以多虚一。

1.2 CSS基本概念

• 主交换机
  • 负责管理整个集群。集群中只有一台主交换机
• 备交换机
  • 主交换机的备份交换机。当主交换机故障时，备交换机会接替原主交换机的所有业务。集群中只有一台备交换机。
• 集群ID
  • 即CSS ID，用来标识和管理成员交换机。集群中成员交换机的集群ID是唯一的。
• 集群优先级
  • 即Priority，是成员交换机的一个属性，主要用来角色选举过程中确定成员交换机的角色，优先级值越大表示优先级越高，优先级越高当选为主交换机的可能性越大。

2. CSS原理

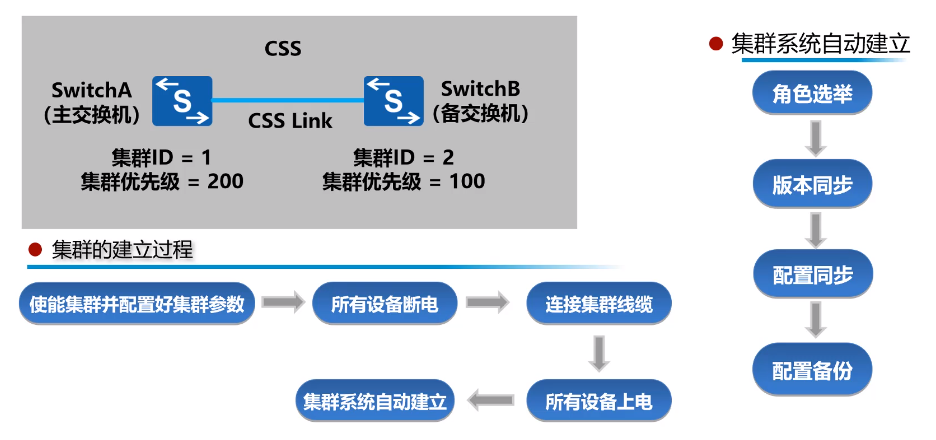

2.1 CSS集群建立

角色选举过程：

1. 运行状态（谁先启动）
2. 如果同时启动就比较优先级，优先级高的成为主交换机。
3. 最后比较MAC地址小

版本同步，两台交换机的VRP系统版本会进行同步，同步完成之后会进行重启，如果不想让它们重启建议集群建立之前就先将两台设备的VRP系统版本进行升级至同一版本。
配置同步，指的是两台设备的系统配置进行同步，同步为一致。
配置备份，指的是将堆叠前的配置进行一个备份，会生成一个.cfg.bak的备份配置文件，当想退出集群时，可以将这份配置进行使用。

2.2 CSS集群连接方式

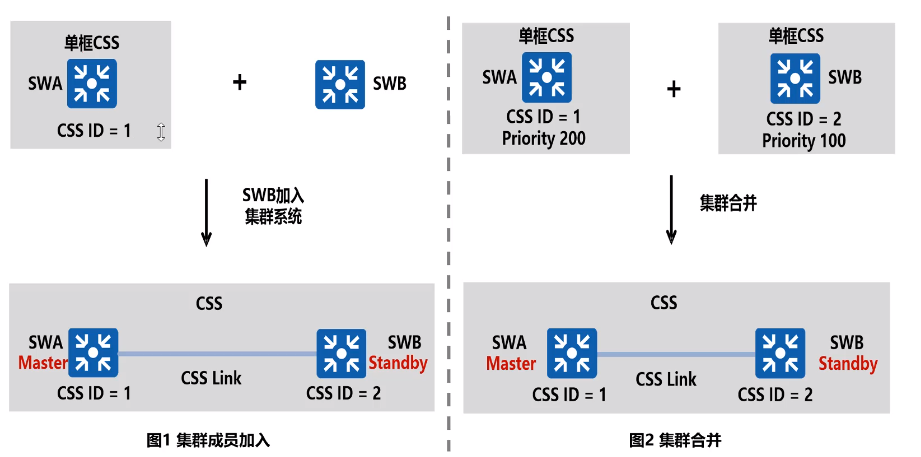

2.3 集群成员加入与合并

• 单框CSS的成员加入，SWB配置好集群配置后，用集群线缆连接好后进行重启，然后会加入集群系统，类似于我先启动一台集群设备，再将后续设备上电的形式。加入的时候主交换机的还是可以正常运行，不会影响业务，加入完成后也不会导致业务中断。
• 单框CSS的合并，一般出现在集群断开后会进行合并，导致这样的情况可能是集群线缆故障或接口板故障，在合并的过程中，由于都是运行状态，所以会比较优先级来选举主备交换机，版本配置同步完成之后会进行重启，重启的是主控板MPU，业务板不会终端。

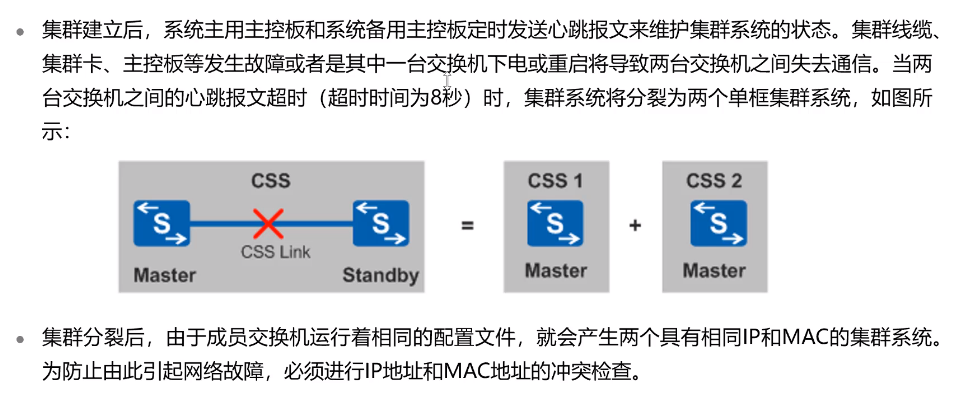

2.4 集群分裂

2.4.1 多主检测 - 直连检测方式

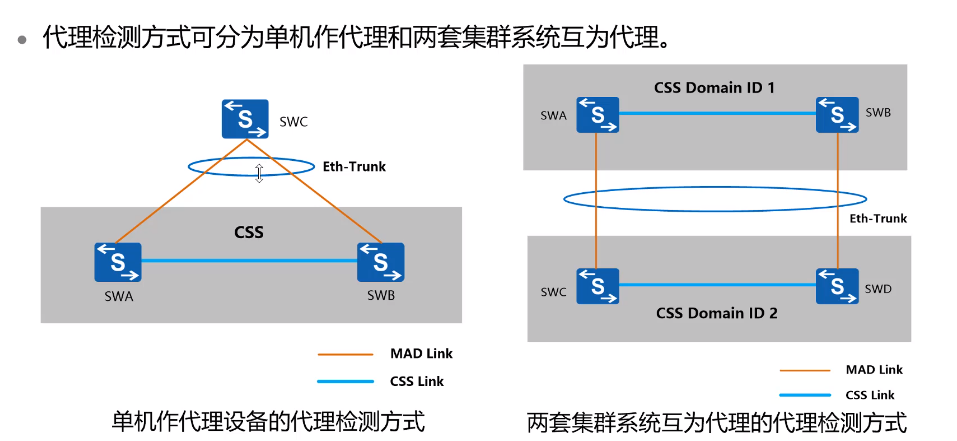

2.4.2 多主检测 - 代理检测方式

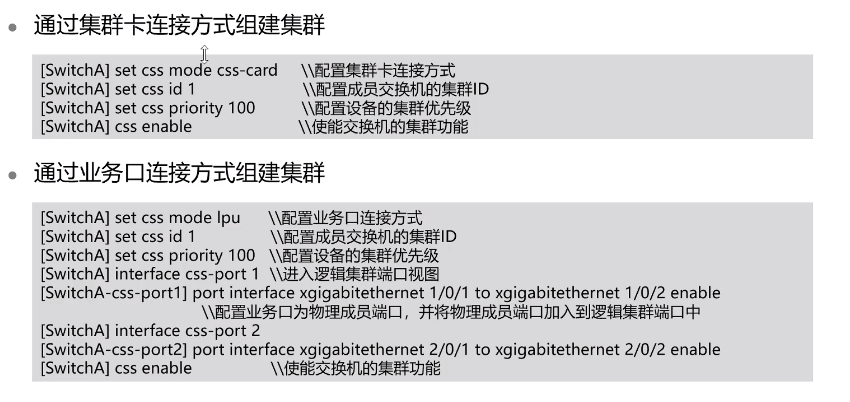

3. 集群配置
