1. VLAN基本概念

1.1 概述

拓扑描述

交换机S1和交换机S2放置在不同的地点。每台交换机分别连接2台计算机，他们分别属于2个不同的VLAN。在图中，一个虚线框内表示一个VLAN。
缺省情况下，VLAN 2和VLAN3之间不能实现互通，从而使广播报文限制在了一个VLAN内。

随着网络中计算机的数量越来越多，传统的以太网开始面临冲突严重，广播泛滥以及安全性无法保障等各种问题。
VLAN（Virtual Local Aera Network）即虚拟局域网，是将一个物理的局域网逻辑上划分成多个广播域的技术。通过在交换机上配置VLAN，可以实现在同一个VLAN内的用户可以进行二层互访，而不同VLAN间的用户被二层隔离，这样既能够隔离广播域，又能够提升网络的安全性。
VLAN的中文名为“虚拟局域网”。虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能，部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。VLAN是一种比较新的技术，工作在OSI参考模型的第2层和第三层，一个VLAN就是一个广播域，VLAN之间的通信是通过第3层的网络设备来完成的。与传统的局域网技术相比较，VLAN技术更加灵活，它具有以下优点：网络设备的移动，添加和修改的管理开销减少，可以控制广播活动。

1.2 传统以太网的问题

传统以太网随着主机数量的增加，共享网络中的冲突会越来越严重，交换网络中的广播也会越来越多，导致数据传输效率低下。

1.3 VLAN技术的特点

VLAN特点：

限制广播域：广播域被限制在一个VLAN内，从而节省了带宽、提高了网络处理能力。
增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能与其它VLAN内的用户直接通信。
提高了网络的健壮性：故障被限制在一个VLAN内，在VLAN内的故障不会影响其它VLAN的正常工作。
灵活构建虚拟工作组：用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。

1.4 VLAN帧格式

交换机内部的数据包一律携带Tag，这意味着，只要交换机端口接收了该帧，即使该帧原来没有Tag，都会为该帧打上相应的Tag。
传统的数据包转发，交换机查看数据包的MAC地址，根据MAC地址表转发，在配置了VLAN的传统以太网环境中，当交换机从PC处接收了一个原始的数据包，会在源MAC地址与Type字段当中插入4Byte的802.1Q字段来表示VLAN Tag。

IEEE 802.1Q

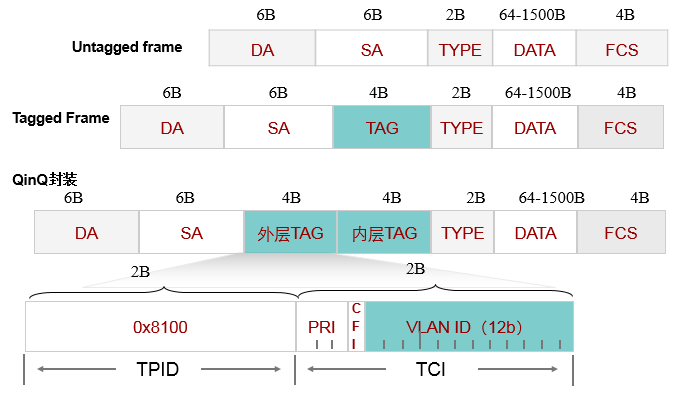

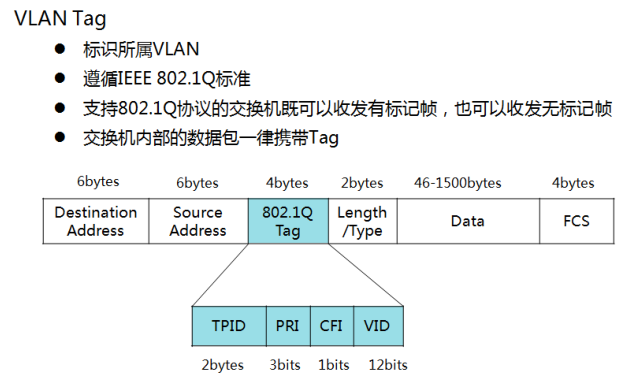

IEEE 802.1Q是虚拟桥接局域网的正式标准，对Ethernet帧格式进行了修改，在源MAC地址字段和协议类型字段之间加入4字节的802.1Q Tag。

802.1Q Tag各字段含义：

TPID：长度为2字节，表示帧类型。取值为0x8100时表示802.1Q Tag帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃。
PRI：Priority，长度为3比特，表示帧的优先级，取值范围为0~7，值越大优先级越高。一般情况下，当交换机部署Qos时，优先发送优先级高的数据帧。（即所谓的802.1p）
CFI：Canonical Format Indicator，长度为1比特，表示MAC地址是否是经典格式。
- CFI为0说明是经典格式，CFI为1表示为非经典格式。
- 用于区分以太网帧、FDDI（Fiber Distributed Digital Interface）帧和令牌环网帧。在以太网中，CFI的值为0。
VID：VLAN ID，长度为12比特，表示该帧所属的VLAN。（范围为0~4095）
每台支持802.1Q协议的交换机都可以发送包含VLAN ID的数据包，以指明自己属于哪一个VLAN。因此，在一个VLAN交换网络中，以太网帧有以下两种形式：
- 有标记帧（Tagged frame）：加入了4字节的802.1Q Tag的帧
- 无标记帧（untagged frame）：原始的、未加入4字节802.1Q Tag的帧

使用802.1Q Tag的优缺点：

缺点就是破坏了原始以太帧以及需要重新计算FCS，思科的ISL是直接封装头和尾
优点是Dot1q是公有协议，ISL是思科私有协议，802.1Q支持4096个VLAN（可用1~4094）
打破了802.1Q的以太帧帧长：1518+4=1522

VLAN有效值：

在802.1Q报文中，使用12bit可以标识4096个VLAN-id，其中：
- VLAN0：当接口启用了Eth-Trunk，则此接口属于VLAN0
- VLAN1：缺省VLAN，默认所有端口位于此VLAN中
- VLAN4095：全FFF位，作为预留值
- VLAN2-4094：可用作VLAN-id使用

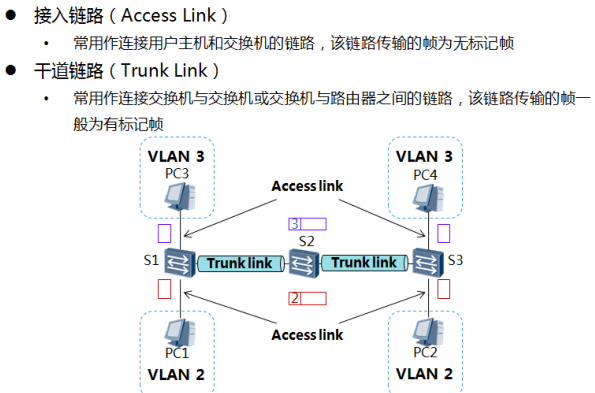

1.5 链路类型

VLAN中有以下两种链路类型：

接入链路（Access Link）：常用于连接用户主机和交换机的链路。通常情况下，主机并不需要知道自己属于哪个VLAN，主机硬件通常也不能识别带有VLAN标记的帧。因此，主机发送和接收的帧都是untagged帧。
干道链路（Trunk Link）：常用作连接交换机与交换机或交换机与路由器之间的链路。干道链路可以承载多个不同VLAN数据，数据帧在干道链路传输时，干道链路的两端设备需要能够识别数据帧属于哪个VLAN，所以在干道链路上，一般传输的帧都是Tagged帧。

拓扑描述：

对于主机来说，它不需要知道VLAN的存在。主机发出的是Untagged报文。
交换设备接收到报文后，根据配置规则（如端口信息）判断报文所属的VLAN后，再进行处理。
如果报文需要通过另一台交换机转发，则该报文必须通过干道链路传输到对端交换设备上。为了保证其它交换设备能够正确处理报文中的VLAN信息，在干道链路上传输的报文一般均打上了VLAN标记。
当交换设备最终确定报文出端口后，将报文发送给主机前，需要将VLAN标记从帧中删除，这样主机接收到的报文都是不带VLAN标记的以太网帧。

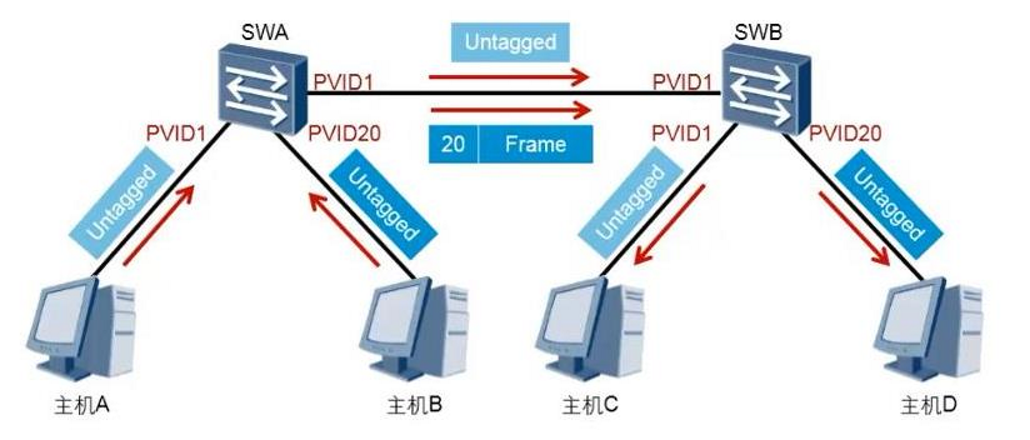

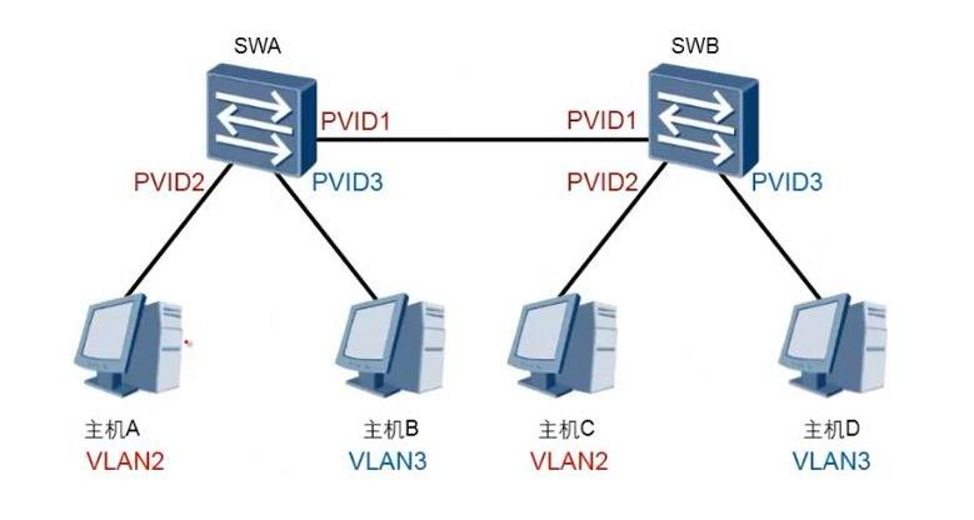

1.6 PVID

PVID表示端口在缺省情况下所属的VLAN
缺省情况下，交换机每个端口的PVID是1

1.7 本征VLAN

本征VLAN，是指交换机与交换机之间的Trunk端口或Hybrid接口配置相同的缺省VLAN，当Trunk端口接收到一个从Access端口发送过来的数据包，并且Access的VLAN id和Trunk端口的缺省VLAN一致时，会直接发送数据包，当对端收到一个没有Tag的数据包，会打上端口缺省的Tag送往端口，提高了效率，默认本征VLAN为1。

修改缺省本征VLAN命令：

[Huawei-GigabitEthernet0/0/1]port trunk pvid vlan 10

当PC机所处的VLAN和Trunk链路的本征VLAN相同时，数据包从Trunk链路中发出是不携带VLAN Tag的。

1.8 端口类型

端口类型：

Access端口是交换机上用来连接用户主机的端口，它只能连接接入链路，有如下特点：
- 仅仅允许唯一的VLAN ID通过本端口，这个VLAN ID与端口的PVID（Port Default VLAN ID，端口缺省的VLAN ID）相同。
- 如果该端口收到的对端设备发送的帧是untagged（不带VLAN标签），交换机将强制加上该端口的PVID。
- Access端口发往对端设备的以太网帧永远是不带标签的帧。
Trunk端口是交换机上用来和其它交换机连接的端口，它只能连接干道链路，有以下特点：
- Trunk端口允许多个VLAN的帧（带Tag标记）通过。
- 如果从Trunk端口发送的帧带Tag，且Tag与端口缺省的VLALN ID相同，则交换机会剥掉该帧中的Tag标记。仅在这种情况下，Trunk端口发送的帧不带Tag。
- 如果该Trunk端口发送的帧带Tag，但是与端口缺省的VLAN ID不同，则交换机对该帧不做任何动作，直接发送带Tag的帧。
Hybrid端口是交换机上既可以连接用户主机，又可以连接其它交换机的端口。
- Hybrid端口既可以连接接入链路又可以连接干道链路。
- Hybrid端口允许多个VLAN的帧通过，并可以在出端口方向将某些VLAN帧的Tag剥掉。

1.8.1 Access接口

Access端口在收到数据后会添加VLAN Tag，VLAN ID和端口的PVID相同
Access端口在转发数据前会移除VLAN Tag。
Access端口是交换机上用来连接用户主机的端口，它只能连接接入链路，有如下特点：
- 仅仅允许唯一的VLAN ID通过本端口，这个VLAN ID与端口的PVID相同。
- 如果该端口收到的对端设备发送的帧是untag，交换机将强制加上该端口的PVID
- Access端口发往对端设备的以太帧永远是不带标签的帧。

Access端口处理**VLAN帧的过程如下：**
（1）收到一个二层数据帧。
（2）判断帧是否有VLAN Tag。

没有Tag，则标记上Access端口上的PVID，进行下一步处理。
有Tag，则比较帧的VLAN Tag和端口的PVID，两者一致则进行下一步处理，否则丢弃帧

（3）二层交换机根据帧的目的MAC地址和VLANID查找VLAN配置信息决定从哪个端口把帧发送出去
（4）交换机根据查找到的出接口发送数据帧。

当数据帧从Access端口发出时，交换机先剥离帧的VLAN Tag，然后再发送出去。
当数据帧从Trunk端口发出时，直接发送帧。
当数据帧从Hybrid端口发出时，交换机判断VLAN在本端口的属性是Untag还是Tag。如果是Untag，先剥离帧的VLAN Tag，再发送，如果是Tag，直接发出帧。

1.8.2 Trunk接口

当Trunk端口收到帧时，如果该帧不包含Tag，将打上端口的PVID，如果该帧包含Tag，则不改变。
当Trunk端口发送帧时，该帧的VLAN ID在Trunk的允许发送列表中：若与端口的PVID相同，则剥离Tag发送，若与端口的PVID不同时，则直接发送。
Trunk端口是交换机上用来和其它交换机连接的端口，它只能连接干道链路。有如下特点
- Trunk端口允许多个VLAN的帧（带Tag标记）通过。
- 如果从Trunk端口发送的帧带有Tag，且Tag与端口缺省的VLAN ID相同，则交换机会剥离掉该帧中的Tag标记。仅在这种情况下，Trunk端口发送的帧不带Tag。
- 如果从Trunk端口发送的帧带Tag，但是与端口缺省的VLAN ID不同，则交换机对该帧不做任何动作，直接发送带Tag的帧。

Trunk端口处理**VLAN帧的过程如下：**
（1）收到一个二层帧。
（2）判断帧是否有VLAN Tag。

没有Tag，则标记上Trunk端口上的PVID，进行下一步处理。
有Tag，则判断该Trunk端口是否允许该VLAN帧进入。允许则进行下一步处理，否则丢弃帧

（3）二层交换机根据帧的目的MAC地址和VLANID查找VLAN配置信息决定从哪个端口把帧发送出去
（4）交换机根据查到的出接口发送数据帧。

当数据帧从Access端口发出时，交换机先剥离帧的VLAN Tag，然后再发送出去。
当数据帧从Trunk端口发出时，直接发送帧。
当数据帧从Hybrid端口发出时，交换机判断VLAN在本端口的属性是Untag还是Tag。如果是Untag，先剥离帧的VLAN Tag，再发送，如果是Tag，直接发送帧。

1.8.3 Hybrid接口

Hybrid接口既可以连接主机，又可以连接交换机
Hybrid接口可以以Tag或Untag方式加入VLAN。
Hybrid接口是交换机上既可以连接用户主机，又可以连接其它交换机的端口：
- Hybrid接口既可以连接接入链路又可以连接干道链路
- Hybrid接口允许多个VLAN的帧通过，并可以在出接口方向将某些VLAN帧的Tag剥掉。

Hybrid接口处理**VLAN帧的过程如下：**
（1）收到一个二层帧。
（2）判断帧是否带有VLAN Tag。

没有Tag，则标记上Hybrid接口上的PVID，进行下一步处理。
有Tag，则判断该Hybrid端口是否允许该VLAN帧进入，允许则进行下一步处理，否则丢弃帧

（3）二层交换机根据帧的目的MAC地址和VLANID查找VLAN配置信息决定从哪个端口把帧发送出去
（4）交换机根据查找到的出接口发送数据帧。

当数据帧从Access端口发出时，交换机先剥离帧的VLAN Tag，然后再发送出去。
当数据帧从Trunk端口发出时，直接发送帧。
当数据帧从Hybrid端口发出时，交换机判断VLAN在本端口的属性是Untag还是Tag。如果是Untag，先剥离帧的VLAN Tag，再发送，如果是Tag，直接发出帧。

1.9 VLAN划分方法

• 基于端口的VLAN划分，其二层端口类型为Access，其它的情况二层端口类型必须配置为hybrid

1.9.1 基于端口划分VLAN

根据交换设备的端口编号来划分VLAN。
网络管理员给交换机的每个端口配置不同的PVID，即一个端口缺省属于的VLAN。
- 当一个数据帧进入交换机端口时，如果没有带VLAN标**签，且该端口上配置了PVID，那么，该数据帧就会被打上端口的PVID**。
- 如果进入的帧已经带有**VLAN 标签，那么交换机不会再**增加VLAN 标签，对VLAN 帧的处理由端口类型决定。

基于端口划分VLAN配置命令：

[Huawei]int GigabitEthernet 0/0/1                     //进入接口视图
[Huawei-GigabitEthernet0/0/1]port link-type access    //配置接口类型为Access
[Huawei-GigabitEthernet0/0/1]port default vlan 10     //将接口PVID配置为10

1.9.2 基于MAC地址划分VLAN

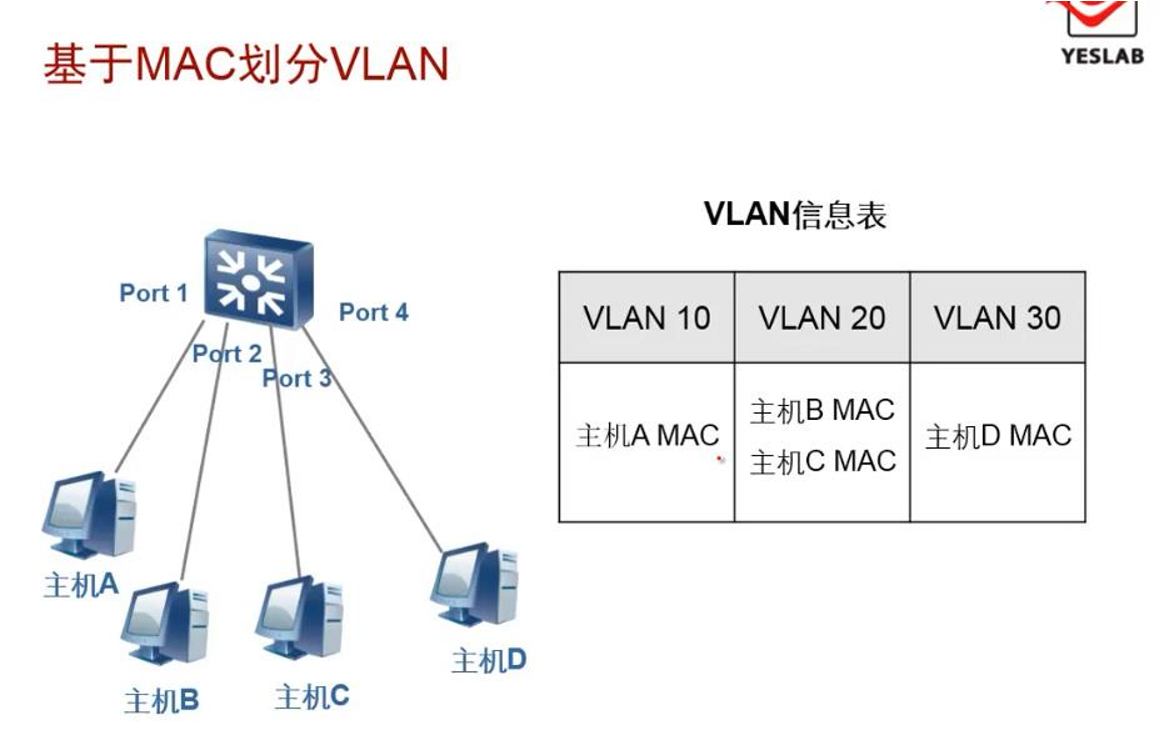

根据计算机网卡的MAC地址来划分VLAN。
网络管理员成功配置MAC地址和VLAN ID映射关系表，如果交换机收到的是untagged（不带VLAN标签）帧，则依据该表添加VLAN ID。

基于MAC划分VLAN配置命令：

[Huawei]vlan 20                                       //进入VLAN20
[Huawei-vlan20]mac-vlan mac-address 5489-9841-58A8    //绑定MAC地址
[Huawei]int GigabitEthernet 0/0/1                     //进入接口视图
[Huawei-GigabitEthernet0/0/1]port link-type access    //接口类型配置为Access
[Huawei-GigabitEthernet0/0/1]mac-vlan enable          //开启基于MAC的VLAN划分

配置命令：

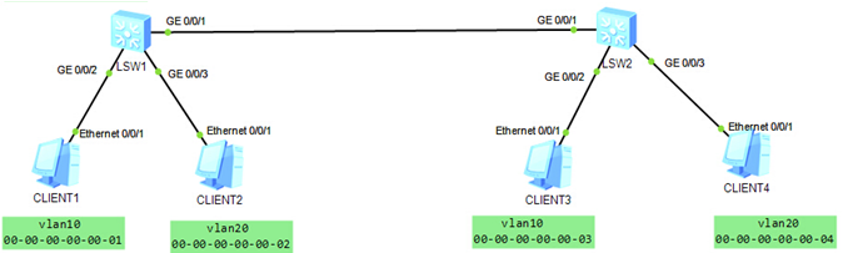

将LSW1和LSW2的G0/0/1端口设置为Trunk，允许VLAN10和VLAN20通过
LSW1：
[Huawei]Vlan 10
[Huawei-Vlan10]mac-Vlan mac-address 0000-0000-0001
[Huawei]Vlan 20
[Huawei-Vlan10]mac-Vlan mac-address 0000-0000-0002
[Huawei]inter g0/0/2
[Huawei-GigabitEthernet0/0/2]mac-Vlan enable
[Huawei-GigabitEthernet0/0/2]port hybrid untagged Vlan 10
（由于mac-vlan只会对不打标签的数据帧进行打标，所以不配置PVID）
[Huawei]inter g0/0/3
[Huawei-GigabitEthernet0/0/3]mac-Vlan enable
[Huawei-GigabitEthernet0/0/3]port hybrid untagged Vlan 20

根据发送数据包得到源MAC地址封装标签，当收到一个数据包时，查看Tag，当Tag和映射表中去往MAC的Tag相同，删除标签，发送给主机，如果不同，直接丢弃。

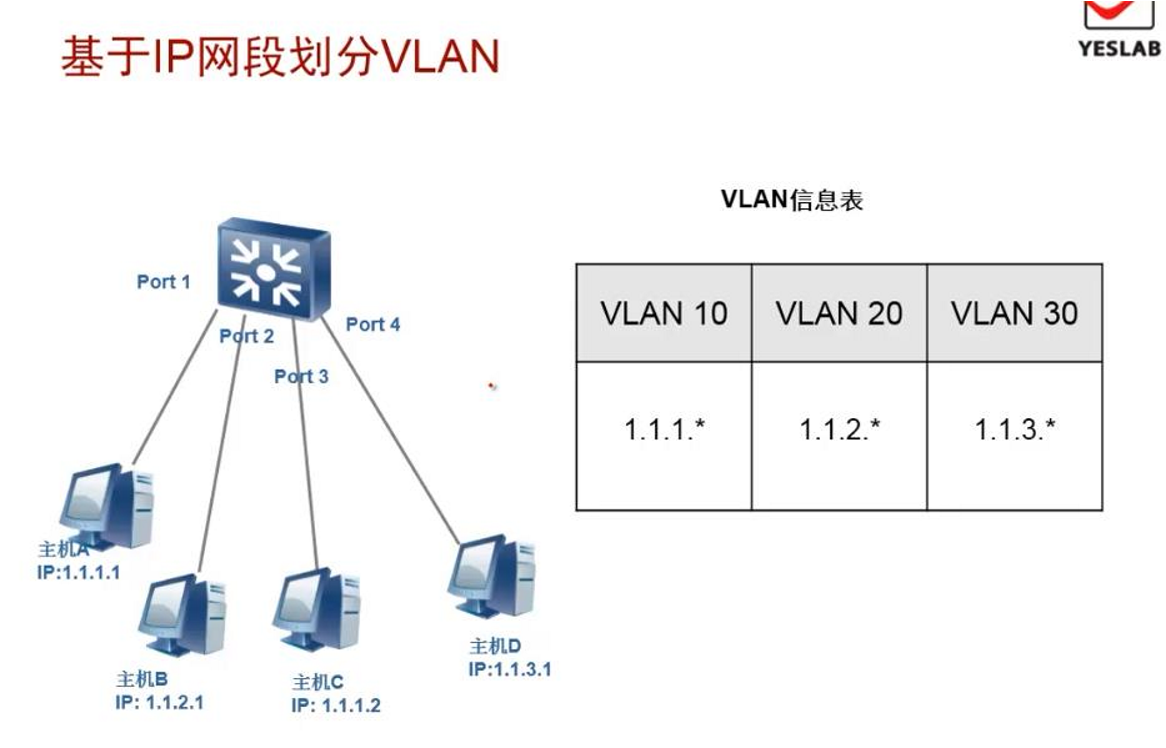

1.9.3 基于IP子网划分VLAN

如果交换设备收到的是untagged帧，交换设备根据报文中的IP地址信息，确定添加的VLAN ID

基于IP网段划分VLAN配置命令：

[Huawei]vlan 10
[Huawei-vlan10]ip-subnet-vlan “1” ip 192.168.1.0 24 （“1”是编号，不是VLAN）
[Huawei]int GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]ip-subnet-vlan enable

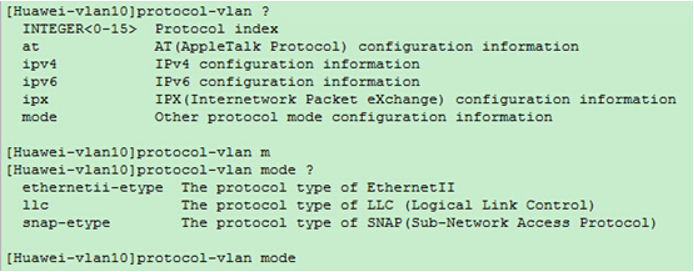

1.9.4 基于协议划分VLAN

根据接口接收到的报文所属的协议（族）类型及封装格式来给报文分配不同的VLAN ID。网络管理员需要配置以太网帧中的协议域和VLAN ID的映射关系表，如果收到的是untagged（不带VLAN标签）帧，则依据该表添加VLAN ID。
目前，支持划分VLAN的协议有IPV4、IPV6、IPX、AppleTalk（AT），封装格式有Ethernet II、802.3 raw、802.2 LLC、802.2 SNAP。

基于协议划分VLAN配置命令：

[Huawei]vlan 10
[Huawei-vlan10]protocol-vlan ipv4
[Huawei]int GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]protocol-vlan vlan 10 0

1.9.5 基于匹配策略划分VLAN

基于MAC地址、IP地址、接口组合策略划分VLAN是指在交换机上配置终端的MAC地址和IP地址，并与VLAN关联。只有符合条件的终端才能加入指定VLAN。符合策略的终端加入指定VLAN后，严禁修改IP地址或MAC地址，否则会导致终端从指定VLAN中退出。

VLAN的划分可以基于策略进行划分，定义一系列策略，符合策略便属于同一VLAN，策略内容包含如下：

MAC地址（必选）
IP地址（必选）
接口ID
优先级

基于策略划分VLAN配置命令：

[Huawei]vlan 100（必须使用Hybrid的接口才能绑定到策略）
[Huawei-vlan100]policy-vlan mac-address 1111-2222-3333 ip 192.168.1.1 interface GigabitEthernet 0/0/2

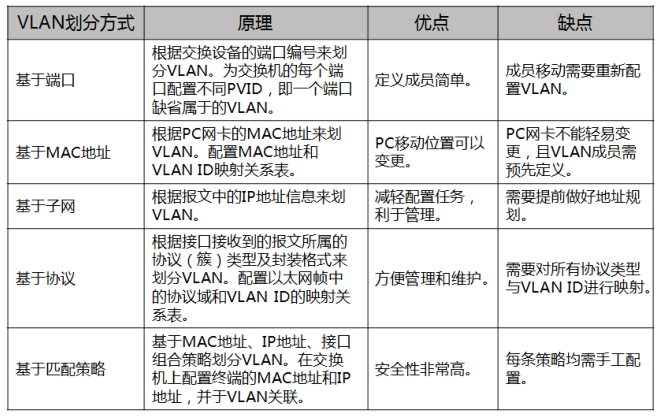

1.10 VLAN划分匹配优先级

1.11 Voice VLAN应用

通过配置Voice VLAN可以区分语音流量和业务流量，使语音流量优于业务流量，从而为语音流量提供服务保证。

配置Voice VLAN：

[SWB]vlan 2
[SWB-GigabitEthernet0/0/1]voice-vlan 2 enable
[SWB-GigabitEthernet0/0/1]voice-vlan mode auto
[SWB-GigabitEthernet0/0/1]voice-vlan mode auto

2. VLAN通信原理

2.1 VLAN基本通信原理

2.2 VLAN内跨设备通信

拓扑描述：

为了让S1和S2之间的链路既支持VLAN2内的用户通信又支持VLAN3内的用户通信，需要配置连接端口同时加入两个VLAN。即应配置S1的以太网端口Port2和S2的以太网端口Port1同时加入VLAN2和VLAN3.
当用户主机PC1发送数据给用户主机PC2时，数据帧的发送过程如下：

2.3 VLAN间通信原理（1）

拓扑描述

R1为支持配置子接口的三层设备，S1为二层交换设备。LAN通过S1的以太网接口（交换式以太网接口）与S1的以太网接口（路由式以太网接口）相连：
- 在R1与S1相连的以太网接口上创建2个子接口，并配置802.1Q封装与VLAN2和VLAN3分别对应。
- 配置子接口的IP地址，保证两个子接口对应的IP地址路由可通。
- 将S1与R1相连的以太网接口类型配置为Trunk或Hybrid类型，允许VLAN2和VLAN3的帧通过。
- 将用户设备的缺省网关设置为所属VLAN对应子接口的IP地址。

PC1和PC2的通信过程如下：

PC1将PC2的IP地址和自己所在网段进行比较，发现主机C和自己不在同一个子网。
PC1发送ARP请求给自己的网关R1，请求网关的MAC地址。
R1收到该ARP请求后，返回ARP应答报文，报文中源MAC地址为VLAN2对应子接口的MAC地址。
PC1学习到网关的MAC地址。
PC1向网关发送目的MAC为R1的VLAN2子接口MAC地址，目的IP为PC2的IP地址的报文。
R1收到该报文后进行三层转发，发现PC1的IP地址为直连路由，报文将通过VLAN3关联的子接口进行转发。
R1作为VLAN3内主机的网关，向VLAN3内发送一个ARP广播，请求PC2的MAC地址。
PC2收到网关发送的ARP广播后，对此请求进行ARP应答。
网关收到PC2的应答后，就把PC1的报文发送给PC2。PC1与PC2之间交互的报文都先发送给网关，由路由器R1做三层路由。

2.4 VLAN间通信原理（2）

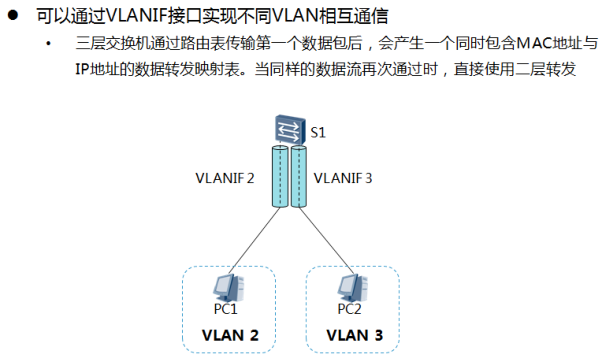

为了保证第一次数据流通过路由表正常转发，路由表中必须有正确的路由表项。因此必须在三层交换机上部署三层接口并部署路由协议，实现三层路由可达。VLANIF接口由此而产生。

拓扑描述

在交换机上划分了2个VLAN：VLAN2和VLAN3。可通过如下配置实现VLAN间互通。
在S1上创建2个VLANIF接口并配置VLANIF接口的IP地址，保证两个VLANIF接口对应的IP地址路由可通。
将用户设备的缺省网关设置为所属VLAN对应VLANIF接口的IP地址。

PC1和PC2的通信过程如下：

PC1将PC2的IP地址和自己所在网段比较，发现PC2和自己不在同一个子网。
PC1发送ARP请求给自己的网关S1，请求网关的MAC地址。
S1收到该ARP请求后，返回ARP应答报文，报文中源MAC地址为VLANIF2的MAC地址。
PC1学习到网关的MAC地址。
PC1向网关发送目的MAC为VLANIF2接口MAC地址，目的IP为PC2的IP地址的报文。
S1收到该报文后进行三层转发，发现PC2的IP地址为直连路由，报文将通过VLANIF3接口进行转发。
S1作为VLAN3内主机的网关，向VLAN3内发送一个ARP广播，请求PC2的MAC地址。
PC2收到网关发送的ARP广播后，对此应答进行ARP应答。
网关收到PC2的应答后，就把PC1的报文发送给CP2。PC1之后要发给PC2的报文将由交换机S1做三层交换。

3.VLAN聚合（Super VLAN）

3.1 基本概念

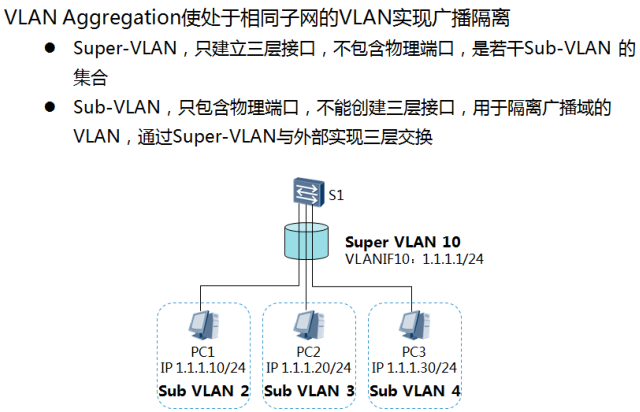

VLAN Aggregation（VLAN聚合，也称Super VLAN）技术就是在一个物理网络中，用多个VLAN隔离广播域，使不同的VLAN属于同一个子网。
Super-VLAN：和通常意义上的VLAN不同，它只建立三层接口，与该子网对应，而且不包含物理端口。可以把它看作一个逻辑的三层概念——若干Sub-VLAN的集合。
Sub-VLAN：只包含物理端口，用于隔离广播域的VLAN，不能建立三层VLAN接口。它与外部的三层交换是靠Super-VLAN的三层接口来实现的。
一个Super-VLAN可以包含一个或多个保持着不同广播域的Sub-VLAN。Sub-VLAN不再占用一个独立的子网网段。在同一个Super-VLAN中，无论主机属于哪一个Sub-VLAN，它的IP地址都在Super-VLAN对应的子网网段内。

基础配置：

首先先创建一个主VLAN和其他的子VLAN
vlan batch 10 20 创建子VLAN
vlan 100 创建主VLAN
aggregate-vlan 将VLAN100设置为Super-VLAN
access-vlan 10 20 将vlan10和20设置为sub-vlan
再去vlan100创建SVI当两个VLAN的网关

3.2 Sub-VLAN间三层通信

拓扑描述

Super-VLAN（VLAN10）包含Sub-VALN（VLAN2和VLAN3）
上述拓扑假设S1已经开启了Sub-VLAN间的ARP Proxy功能，通信过程如下：
- PC1将PC2的IP地址（1.1.1.20）和自己所在网段1.1.1.0/24 进行比较，发现PC2和自己在同一个子网，但是PC1的ARP表中无PC2的对应表项。
- PC1发送ARP广播，请求PC2的MAC地址。
- PC2并不在VLAN2的广播域内，无法接收到PC1的这个ARP请求。
- 由于网关上使能Sub-VLAN间的ARP Proxy，当网关收到PC1的ARP请求后，开始在路由表中查找，发现ARP请求中的PC2的IP地址（1.1.1.20）为直连接口路由，则网关向所有其他Sub-VLAN接口发送一个ARP广播，请求PC2的MAC地址。
- PC2收到网关发送的ARP广播后，对此请求进行ARP应答。
- 网关收到PC2的应答后，就把自己的MAC地址当作PC2的MAC地址回应给PC1。
- 网关和PC1的ARP表项中都存在PC2的对应表项。
- PC1之后要发给B的报文都先发送给网关，由网关做三层转发。

开启Sub-ARP代理命令：

[Huawei-Vlanif100]arp-proxy inter-sub-vlan-proxy enable

3.3 Sub-VLAN与外部网络的二层通信

拓扑描述

从PC1侧Port1进入设备S1的帧会被打上VLAN2的Tag，在设备S1中这个Tag不会因为VLAN2是VLAN10的Sub-VLAN而变为VLAN10的Tag。该数据帧从Trunk类型的接口Port3出去时，依然是携带VLAN2的Tag。设备S1本身不会发出VLAN10的报文。就算其他设备有VLAN10的报文发送到该设备上，这些报文也会因为设备**S1上没有VLAN10对应物理端口而被丢弃**。

Super-VLAN中是不存在物理端口的，这种限制是强制的，表现在：
- 如果先配置了Super-VLAN，再配置Trunk接口时，Trunk的VLAN allowed表项里就自动滤除了Super VLAN。
- 如果先配好了Trunk端口，并允许所有VLAN通过，则在此设备上将无法配置Super-VLAN。本质原因是有物理端口的VLAN都**不能被配置为Super VLAN**。而允许所有VLAN通过的Trunk端口是所有VLAN的tagged端口，当然任何VLAN 都不能被配置为Super VLAN。
- 对于设备S1而言，有效的VLAN只有VLAN2和VLAN3，所有的数据帧都在这两个VLAN中转发的。

3.4 Sub-VLAN与外部网络的三层通信

拓扑描述

S2上配置了Super-VLAN 4，Sub-VLAN 2和Sub-VLAN 3，并配置一个普通的VLAN10；Switch2上配置两个普通的VLAN 10和VLAN 20。假设Super-VLAN 4中的Sub-VLAN 2下的主机PC1想访问与S1相连的主机PC3；假设S2上已配置了去往1.1.3.0/24网段的路由，Switch1上已配置了去往1.1.1.0/24网段的路由：
- PC1将PC3的IP地址（1.1.3.2）和自己所在网段1.1.1.0/24进行比较，发现PC3和自己不在同一个子网。
- PC1发送ARP请求给自己的网关，请求网关的MAC地址。
- S2收到该ARP请求后，查找Sub-VLAN和Super-VLAN的对应关系，从Sub-VLAN 2发送ARP应答给PC1。ARP应答报文中的源MAC地址为Super-VLAN 4对应的VLANIF4的MAC地址。
- PC1学习到网关的MAC地址。
- PC1向网关发送目的MAC为Super-VLAN 4对应的VLANIF4的MAC、目的IP为1.1.3.2的报文。
- S2收到该报文后进行三层转发，下一跳地址为1.1.2.2，出接口为VLANIF10，把报文发送给S1。
- S1收到该报文后进行三层转发，通过直连出接口VLANIF20，把报文发送给PC3。
- PC3的回应报文，在Switch2上进行三层转发到达Switch1。
- Switch1收到该报文后进行三层转发，通过super-VLAN，把报文发送给PC1。

4. MUX VLAN

MUX VLAN分为Principal VLAN和Subordinate VLAN，SubordinateVLAN又分为Separate VLAN和Group VLAN：
- Principal VLAN：所属端口为Principal Port，Principal Port可以和MUX VLAN内的所有端口进行通信。
- Subordinate VLAN
  - Separate VLAN：所属端口为Separate Port，Separate Port只能和Principal Port进行通信，和其他类型的端口实现完全隔离。每个Separate VLAN必须绑定一个Principal VLAN。
  - Group VLAN：所属端口为Group Port，Group Port可以和Principal Port进行通信，在同一组内的端口也可互相通信，但不能和其他组端口或Separate Port 通信。每个Group VLAN必须绑定一个Principal VLAN。

拓扑描述

根据MUX VLAN特性，企业可以用Principal Port连接企业服务器，Separate Port连接企业客户，Group Port连接企业员工。这样就能够实现企业客户，企业员工都能够访问企业服务器，而企业员工内部可以通信，企业客户间不能通信，企业客户和企业员工之间不能互访的目的。

主VLAN不能启用VLANIF，隔离型VLAN只能配置一个

MUX VLAN配置命令

[Huawei]vlan batch 10 20 30
[Huawei]vlan 10
[Huawei-vlan10]mux-vlan
[Huawei-vlan10]subordinate group 20
[Huawei-vlan10]subordinate separate 30
[Huawei]int GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10
[Huawei-GigabitEthernet0/0/1]port mux-vlan enable
[Huawei]int GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 20
[Huawei-GigabitEthernet0/0/2]port mux-vlan enable
[Huawei]int GigabitEthernet 0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 30
[Huawei-GigabitEthernet0/0/3]port mux-vlan enable
[Huawei]display mux-vlan

配置了如上命令实现的效果是VLAN20和VLAN30的主机可以和VLAN10的主机相互通信，VLAN20内的用户可以互相通信，不能与VLAN30的用户通信，VLAN30内的用户不可以相互通信，也不可以和VLAN20用户通信。

5.端口隔离

端口隔离是交换机端口之间的一种访问控制安全控制机制。

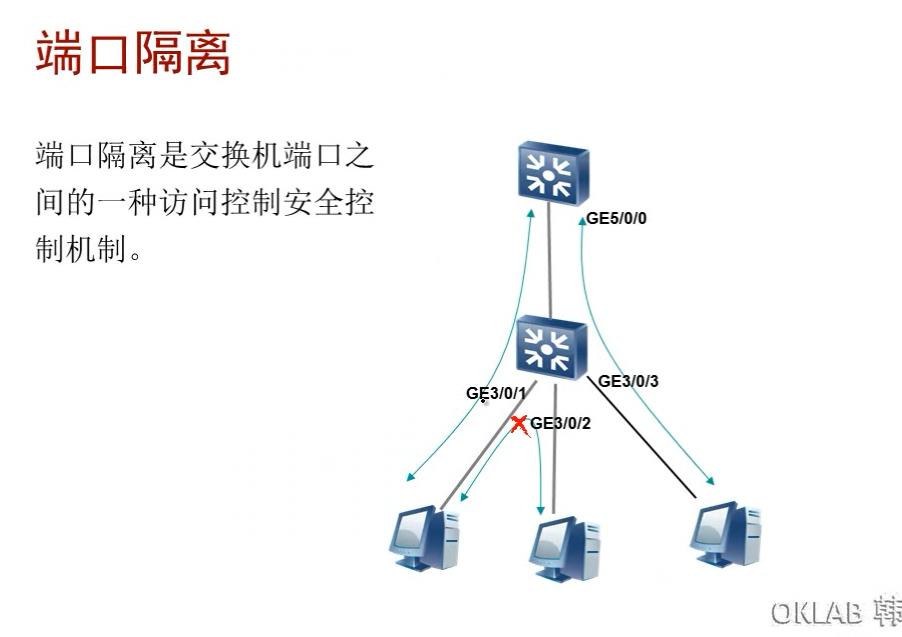

如图要实现不同端口接入的PC之间不能互访（PC属于相同的VLAN），而所有的PC都能够通过上行的交换机访问网络，可以通过配置端口GE3/0/1，GE3/0/2，GE3/0/3之间端口隔离，GE5/0/0和端口GE3/0/1，GE3/0/2，GE3/0/3之间不隔离，来实现此安全控制需求。
MUX VLAN可以配置VLAN内的用户间的相互隔离和互通
端口隔离则是物理层次上的隔离，是基于端口，配置端口隔离后，无论是哪个VLAN，两个端口间都不能通信

端口隔离配置命令：

[Huawei]port-isolate mode all
[Huawei]int GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port-isolate enable
[Huawei]int GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/1]port-isolate enable

6.VLAN Mapping

VLAN Mapping也叫做VLAN Translation，可以实现在用户VLAN ID（私有VLAN）和运营商VLAN ID（业务VLAN）之间相互切换的一个功能。

VLAN Mapping原理

VLAN Mapping发生在报文从入端口接收进来之后，从出端口转发出去之前。
当在端口配置了VLAN ID 映射后，端口在向外发送本地VLAN的帧时，将帧中的VLAN Tag替换成外部VLAN的VLAN Tag；在接收外部VLAN 的帧时，将帧中的VLAN Tag替换成本地VLAN的VLAN Tag，这样不同VLAN间就实现了互相通信。
如图所示，当在端口GE1/0/1上配置了VLAN100和VLAN10映射后，端口在向外发送VLAN100的帧时，将帧中的VLAN Tag 替换成VLAN10的VLAN Tag；在接收VLAN10的帧时，将帧中的VLAN Tag 替换成VLAN100 的VLAN Tag，这样VLAN100 和VLAN10 就实现了互相通信。

VLAN Mapping的配置：

[Huawei]int GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan xx（允许mapping后的VLAN）
[Huawei-GigabitEthernet0/0/1]qinq vlan-translation enable
[Huawei-GigabitEthernet0/0/1]port vlan-mapping vlan 1 to 10 map-vlan 100 把vlan1 to 10转换成VLAN100

7.VLAN间路由

部署了VLAN的传统交换机不能实现不同VLAN间的二层报文转发，因此必须引入路由技术来实现不同VLAN间的通。VLAN路由可以通过二层交换机配合路由器来实现，也可以通过三层交换机来实现。 VLAN - 图41

7.1 VLAN路由——每个VLAN一个物理连接

LSW配置：

[LSW]vlan batch 10 20
[LSW]int GigabitEthernet 0/0/2
[LSW-GigabitEthernet0/0/2]port link-type access
[LSW-GigabitEthernet0/0/2]port default vlan 10
[LSW]int GigabitEthernet 0/0/3
[LSW-GigabitEthernet0/0/3]port link-type access
[LSW-GigabitEthernet0/0/3]port default vlan 20
[LSW]int GigabitEthernet 0/0/1
[LSW-GigabitEthernet0/0/2]port link-type access
[LSW-GigabitEthernet0/0/2]port default vlan 10
[LSW]int GigabitEthernet 0/0/4
[LSW-GigabitEthernet0/0/2]port link-type access
[LSW-GigabitEthernet0/0/2]port default vlan 20

AR1配置：

[AR1]int GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 192.168.1.254 24
[AR1]int GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/0]ip address 192.168.2.254 24

7.2 VLAN路由——单臂路由

LSW1配置:

<LSW1>system view                      进入系统视图
[LSW1]vlan batch 10 20                 创建VLAN 10和20
[LSW1]interface g0/0/2                 进入接口g/0/0/2
[LSW1]port link-type access            设置接口类型为access
[LSW1]port default vlan 10             设置接口分发进VLAN 10
[LSW1]interface g0/0/3                 进入接口g/0/0/3
[LSW1]port link-type access            设置接口类型为Access
[LSW1]port default vlan 20             设置接口分发进VLAN 20
[LSW1]interface g0/0/1                 进入接口g0/0/1
[LSW1]port link-type trunk             设置接口类型为trunk
[LSW1]port trunk allow-pass vlan 10 20 设置trunk链路允许VLAN 10和20的流量通过

AR1配置:

<AR1>system view                    进入系统视图
[AR1]int GigabitEthernet 0/0/0.1    进入子接口g/0/0/0.1
[AR1]dot1q termination vid 10       子接口0/0/0.1与VLAN 10绑定
[AR1]ip address 192.168.1.254 24    设置子接口IP地址，此接口为vlan的网关
[AR1]arp broadcast enable           开启子接口的ARP广播功能
[AR1]int GigabitEthernet 0/0/0.2    进入子接口g/0/0/0.2
[AR1]dot1q termination vid 20       子接口0/0/0.1与VLAN 20绑定
[AR1]ip address 192.168.1.254 24    设置子接口IP地址，此接口为vlan的网关
[AR1]arp broadcast enable           开启子接口的ARP广播功能

7.3 VLAN路由——三层交换

LSW1配置:

[LSW1]vlan batch 10 20
[LSW1]int GigabitEthernet 0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 10
[LSW1]int GigabitEthernet 0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 20
[LSW1]int Vlanif 10
[LSW1-Vlanif10]ip address 192.168.1.254 24
[LSW1]int Vlanif 20
[LSW1-Vlanif20]ip address 192.168.2.254 24

8. QinQ

QinQ协议在用户私网VLAN Tag之外封装公网VLAN Tag，在公网中报文只根据公网VLAN Tag传播。QinQ为用户提供一种较为简单的二层VPN隧道。

什么是QinQ：
基于802.1Q封装的隧道协议
报文封装双层VLAN Tag

QinQ优点：
解决日益紧缺的公网VLAN ID资源问题
用户可以规划自己的私网VLAN ID
提供一种较为简单的二层VPN解决方案
使用户网络具有较高的独立性
QinQ特别适用于以三层交换机为骨干的小型企业网或小规模城域网

8.1 QinQ基本原理

QinQ封装结构

如图所示，普通以太网帧中，没有VLAN Tag，802.1Q帧中在源地址和Type字段之间插入4B长度的VLAN Tag，QinQ封装在802.1Q VLAN Tag之前再插入一个4B长度的VLAN Tag，两个4B长度的VLAN Tag字段包含相同的内容。

字段含义

TPID：Tag Protocol Identifier，2字节，固定取值，0x8100，是IEEE定义的新类型，表明这是一个携带802.1Q标签的帧。华为交换机外层Tag中TPID值缺省采用协议规定的0x8100，某些厂商的设备将QinQ报文外层Tag的TPID值设置为0x9100或0x9200。为了和这些设备兼容，华为交换机提供基于端口的QinQ报文TPID值可调功能。
TCI：Tag Control Information，2字节。帧的控制信息，详细说明如下：
- Priority：3比特，指示以太网帧的优先级。一共有8种优先级，0－7，用于提供有差别的转发服务。（即所谓的802.1P）
- CFI：Canonical Format Indicator，1比特。用于令牌环/源路由FDDI介质访问中指示地址信息的比特次序信息，即先传送的是低特位还是高比特位。
- VLAN Identified：VLAN ID，12比特，取值从0到4095。

数据转发过程:

8.2 QinQ分类

基于端口的QinQ

配置了此功能的端口，设备会为从此端口进入的报文打上一层VLAN ID为端口PVID的外层VLAN tag。
基于端口的QinQ通过配置端口类型为dot1q-tunnel实现。
当端口类型为dot1q-tunnel时，该端口加入的VLAN不支持二层组播功能。

灵活QinQ
灵活QinQ根据指定条件为入报文加一层S-VLAN tag。
- 指定条件：入报文外层VLAN的范围或VLAN+802.1P。
- 仅指定报文802.1P优先级时，不关注入报文外层VLAN的具体值，只要外层VLAN的802.1P优先级匹配就会打上S-VLAN tag。
通过在端口配置VLAN Stacking实现。

优势：
相对基于端口的QinQ，灵活QinQ可以根据入报文的外层VLAN及802.1p来选择加或不加S-VLAN Tag，并且S-VLAN Tag可配置。

配置灵活QinQ时，需要配置端口加入S-VLAN的方式为untagged方式，报文下行时就能够剥掉S-VLAN Tag后再出设备。
- 接口类型为Hybrid或Trunk时，才能配置灵活QinQ
- Trunk类型端口只有在允许通过的VLAN与端口的PVID相同时，端口才以untagged方式加入VLAN，所以Trunk类型端口只能支持配置一条灵活QinQ。
端口学习MAC地址时，学习的是QinQ报文外层VLAN的MAC地址。
流策略可以在接口视图，VLAN视图和全局视图下配置，不同视图下的配置决定了流策略的不同作用范围
当流策略配置在VLAN视图，并且流分类指定外层VLAN或者外层VLAN+802.1p时，只有入报文的外层VLAN ID与所配置的VLAN视图对应的VLAN ID相同时，流策略才会生效。

8.3 QinQ配置

业务环境

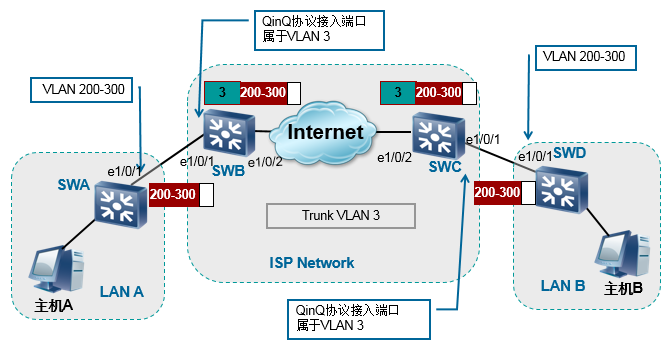

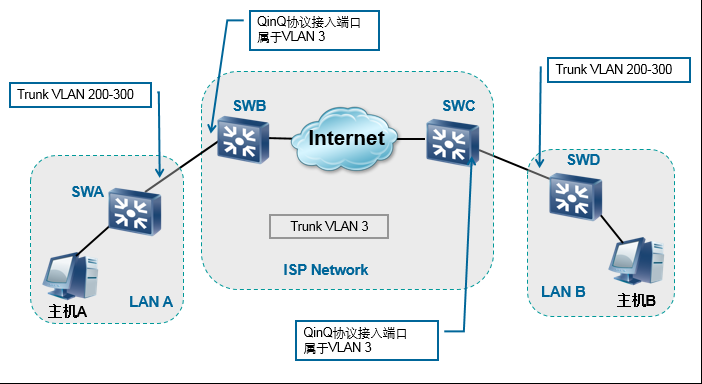

以此组网为例，介绍QinQ基本配置：

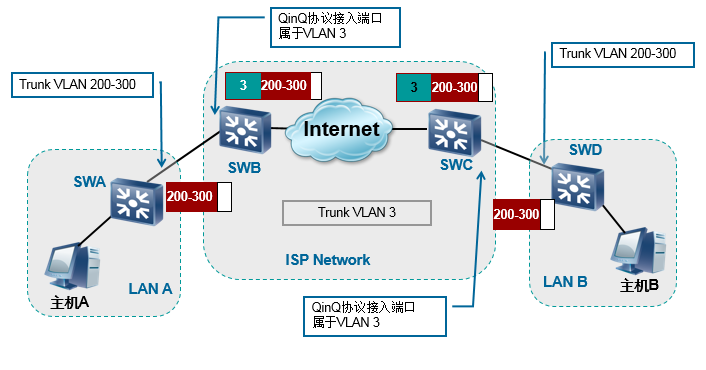

如图所示，LAN A、LAN B中SWA和SWD连接有VLAN200到VLAN300的私网用户。
SWB连接SWA的接口Ethernet1/0/1、SWC连接SWD的接口Ethernet1/0/1为QinQ接入端口，属于VLAN3。
SWA和SWD为用户侧交换机，上行Trunk端口Ethernet1/0/1将带有VLAN ID 200-300的帧发送给SWB和SWC。

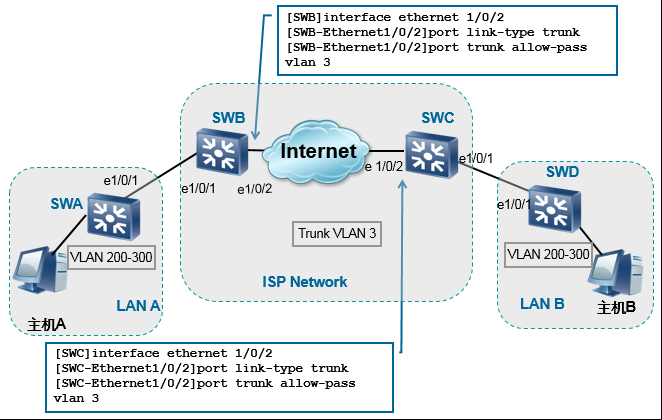

基于端口的QinQ配置

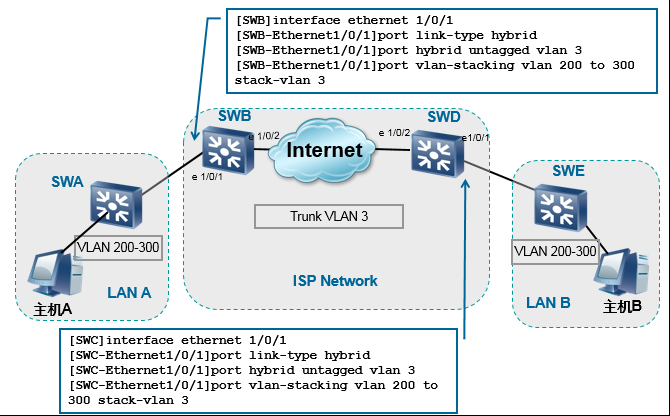

灵活QinQ配置

注意需要先在接口上使能vlan转换功能：qinq vlan-translation enable

TPID配置
实际配置时不用加0x
实现测试时，配置了之后无法正常通信
