一、常见传输介质

终端相互传输信息和资源共享的需求是网络产生的主要原因。

终端可以产生、发送和接收数据，网络是终端建立通信的媒介，终端通过网络建立连接。用来传输数据的载体称为介质，网络可以使用各种介质进行数据传输，包括物理线缆，无线电波等。
网络就是通过介质把终端互连而成的一个规模大、功能强的系统，从而使得众多的终端可以方便地互相传递信息，共享信息资源。

1.1 同轴电缆

同轴电缆是一种早期使用地传输介质，同轴电缆地标准分为两种，10Base 2和10Base 5。这两种标准都支持10Mbps的传输速率，最长传输距离分别为185米和500米。一般情况下，10Base 2同轴电缆使用BNC接头，10Base 5同轴电缆使用N型接头。

目前，这两种以太网已基本被淘汰，企业网中也几乎不再使用它们。

1.2 双绞线

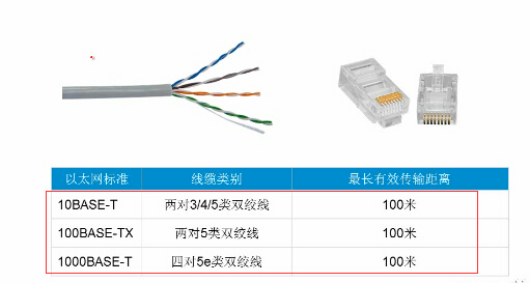

与同轴电缆相比双绞线具有更低的制造和部署成本，因此在企业网络中被广泛应用。双绞线可分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层，可以屏蔽电磁干扰。双绞线有很多种类型，不同类型的双绞线所支持的传输速率一般也不相同。例如，3类双绞线支持10Mbps传输速率，5类双绞线支持100Mbps传输速率，满足快速以太网标准，超5类双绞线及更高级别的双绞线支持千兆以太网传输。双绞线使用RJ-45接头连接网络设备。为保证终端能够正常收发数据，RJ-45接头中的阵脚必须按照一定的线序排列。

• 双绞线EIA/TIA 568A线序：绿白 绿 橙白 蓝 蓝白 橙 棕白 棕
• 双绞线EIA/TIA 568B线序：橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
• 直通线是两端为相同线序
• 交叉线是两端为不同线序

  1.3 光纤

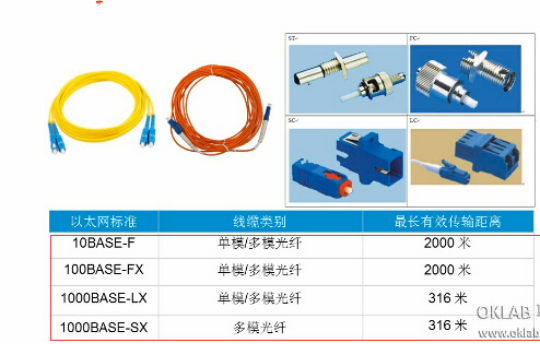

  双绞线和同轴电缆传输数据时使用的是电信号，而光纤传输数据时使用的是光信号。光纤支持的传输速率包括10Mbps、100Mbps、1Gbps、10Gbps，甚至更高。根据光纤传输光信号的不同，光纤又可分为单模光纤和多模光纤。单模光纤只能传输一种模式的光，不存在模间色散，因此适用于长距离高速传输。多模光纤允许不同模式的光在一根光纤上传输，由于模间色散较大而导致信号脉冲展宽严重，因此多模光纤主要用于局域网中的短距离传输。光纤连接器种类很多，常见的连接器包括ST、FC、SC、LC连接器。

下图中为光纤接口类型

1.4 串口电缆

二、线路名词

2.1 裸纤裸光纤

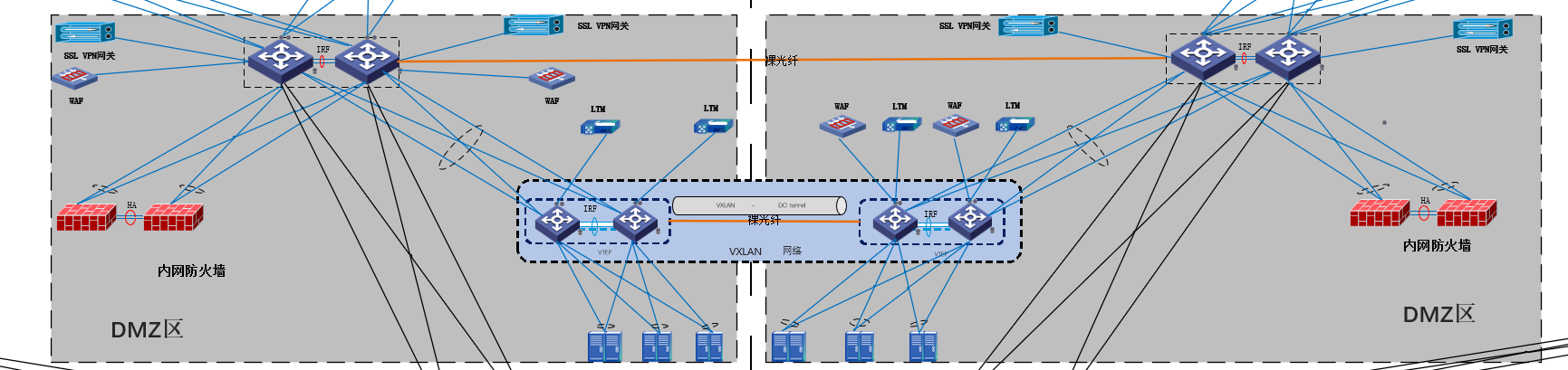

裸纤也叫做裸光纤，运营商提供一条纯净光纤线路，中间不经过任何交换机或路由器，只经过配线架或配线箱叫做光纤跳纤，可以理解成运营商仅仅提供一条物理线路。实际项目中，裸光纤应用较多，比如某大学两个校区，相隔大概20KM，利用运营商裸光纤可以实现两个校区互联。可以理解成通过一根很长的光纤连接两个校区，拓扑图也简单，直连即可。

最早两个校区均有运营商互联网出口，采用两套认证系统，管理维护麻烦，后续升级改造，两个校区租用运营商裸光纤，将两个校区互联起来，相当于将老校区网络作为一个子模块，接入到新校区，与新校区有机融合到一起，实现统一运营和管理。 租用运营商裸纤价格较高，一般按照公里收费，记得某项目租用20km裸纤，费用为20万/年，5年线路费用就是100万。有人可能会问，既然裸纤线路这么贵，为什么不自己拉一根光纤，连接两个校区，买光纤和工人布线施工的成本也用不了这么多呀！的确如此，但不是你想拉光纤就能拉的。国家法律明文规定，只有运营商、军队、市政等几个部门可以在公共区域破土施工，学校/医院/政府这类单位，在自己单位园区内部（也就是围墙内）随便怎么挖，没人会管，但到公共区域施工就不允许了，犯法！ 裸光纤应用场景还很多，比如教育城域网，会租用运营商裸光纤，实现教育局与辖区各学校互联，将网络出口统一到教育局，从而实现教育资源共享，统一审计等功能，某县教育网城域网拓扑如图，租用运营商裸光纤实现学校与教育局互联，最后通过教育局网络统一网络出口访问互联网。 另外，在平安城市/视频专网/雪亮工程等项目中，也经常租用运营商裸纤，实现前端摄像头视频流量回传，如下为公安部统计，全国视频专网链路类型，35%采用裸纤。（注：交警前端电子警察一般采用裸纤回传，有钱就任性，而平安城市摄像头采用PON链路较多）

2.2 专线MSTPMPLS VPN

专线一般分三层专线和二层专线，三层专线一般是指MPLS VPN，基本只在金融、电子政务等行业应用，一般人接触不上。我们日常说的专线基本指二层专线，二层专线相当于运营商给了你“一根线”，你两端连接PC，分别配置192.168.1.1/24和192.168.1.2/24，能直接ping通。效果看似跟裸纤差不多，但与裸纤的实质区别是： 裸纤中间不经过任何路由器交换机设备，运营商给你的是真实的一根线，而专线中间经过运营商的各类路由器交换机设备，只是运营商给你模拟出来了一根线，让你感觉跟裸纤效果差不多，至于专线的底层技术，这个是CCIE ISP运营商方向研究的内容，大部分人无需搞得那么透。

专线可以看成是运营商的一种产品，底层实现技术很多，有SDH、MSTP、PTN、OTN等。

2.3 SDH和MSTP

要明白SDH，首先要说TDM，TDM是时分复用，就是将一个标准时长（1秒）分成若干段小的时间段（8000），每一个小时间段（1/8000=125us）传输一路信号，SDH系统就是传统的电路调度，电路调度是以TDM为基础。早年的网络都是传输语音的，说白了电话网络的基础是TDM。
在SDH大红大紫的时候，另一场战争以太网和ATM大战中，以太网取得全面胜利，从而以太网大行其道，其中又以IP最为强势，导致今天很多业务侧都IP化了，服务器、PC、摄像头都得配置IP地址！
早年运营商骨干网SDH是大红人（运营商早期就是靠装电话挣钱），而园区网内部以太网是另一个大红人（上网数据通过以太网承载），能否合作一下？于是一拍即合，MSTP诞生，运营商骨干部分依旧使用SDH时分复用，但运营商甩给用户的链路接口采用园区网流行的以太网接口，也就是10M、100M、1G、10G这样的标准以太网接口，而不是155M、622M、2.5G这类POS/CPOS接口。
在合资公司MSTP中股份分配不太均匀：SDH 占股70%，以太网占股20%，其它包括ATM占股10%，掌权的还是SDH，内核还是TDM。以太网和ATM因为股权问题，都没有拿出像样的东西，只是须有其表（提供相应接口而已）毕竟早期网络，还是语音为主，数据为辅，但现在完全颠倒，以太网当然不干了，也就有了后来的WDM、OTN、IP-RAN。

2.4 波分WDM

随着互联网的大力普及，电脑、手机、电视等终端都能上网了，带宽的需求急剧增加，电信运营商们赚钱的机会来了，但挑战也来了，以前1*155M可以供好上千人打电话，现在人们需要打电话同时还要上网，家庭宽带都300M光纤入户了，带宽需求增长和现网资源出现矛盾，承载语音的TDM骨干网已经完全不能满足海量音视频传输要求。
要解决这个矛盾，专家们思考良久，某天看到二环路高架桥，恍然大悟，如果将网络传输也划分多个通道，也能提升传输性能。于是波分产生，波分WDM就是将多个波道的信号放到同一条光纤中进行传送。WDM得到重用后，各地纷纷仿效，现在的WDM不仅在城市主干道里使用（城域波分），还用在跨市、跨省道路上（长途波分）。

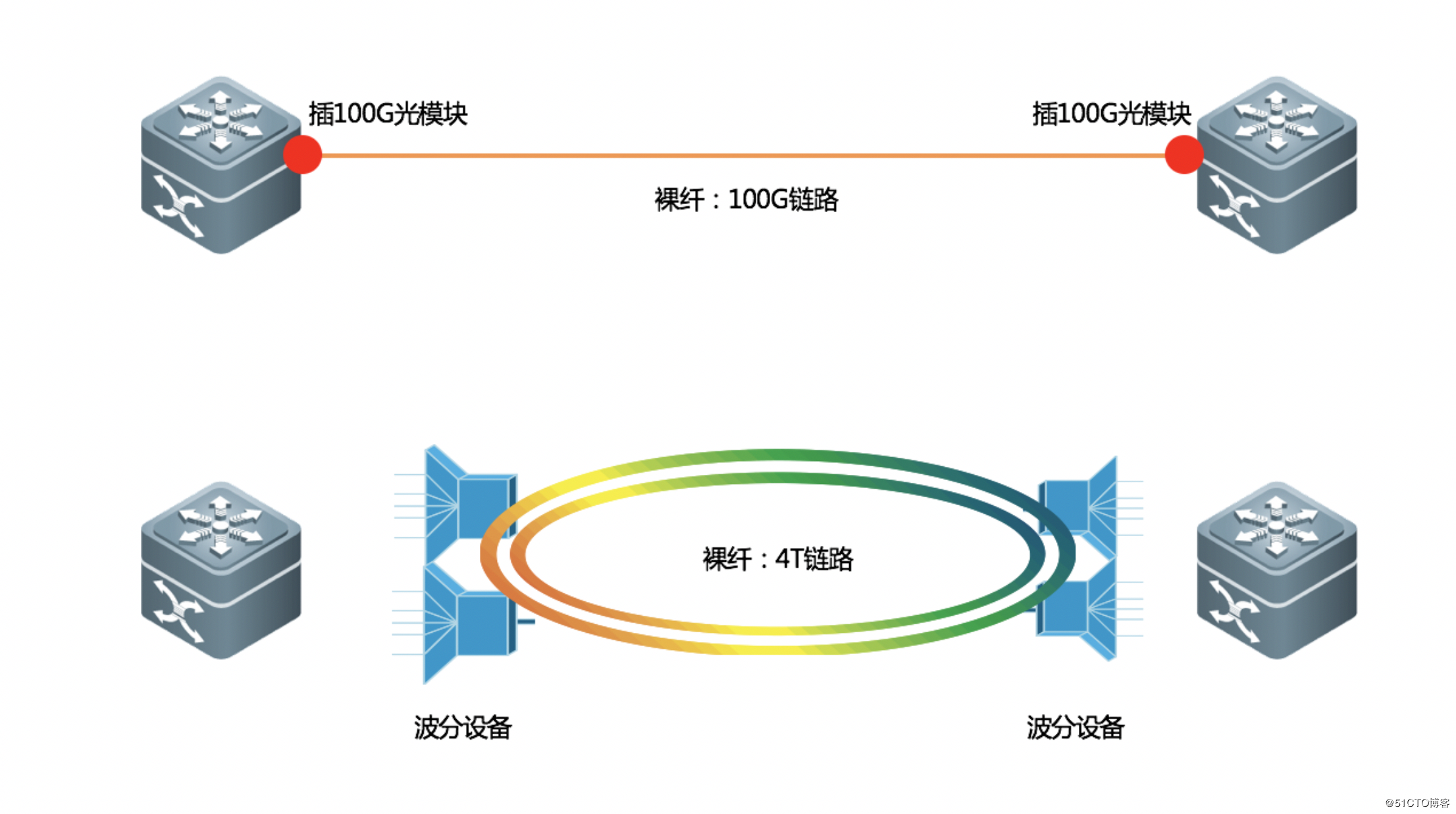

裸光纤+波分的效果对比 如图使用传统裸光纤，目前商用较多的是100G光模块，那么链路最大100G。裸光纤两端部署波分设备，带宽惊人，线路带宽直接可以到4T甚至更高，单条光纤目前实验室最高波分速率是36T。当然，波分设备特别贵，不是一般单位买得起，波分设备厂商主要有华为、烽火等，客户为运营商、公安、BAT这类单位居多。

2.5 OTN

OTN（OpticalTransportNetwork，光传送网）
WDM波分技术优势是带宽大，大得惊人。当然也存在一些问题，最突出的是实时流量监测和重点业务保障没有很好的措施。

2.6 MSTP+

由于先前MSTP成立时，股权分配不均，有很多遗留问题，以太网仅占20%，导致现在以太网严重不满意，毕竟现在网络上IP流量占了90%以上，为了安抚这个“销量”占公司90%的“销售”，SDH 集团研究后推出MSTP+（也叫Hybrid MSTP），50/50股权分配，进一步提升以太网在公司的地位，也不为一种好的补偿措施。

2.7 IP-RAN和PTN

以太网现在声势越来越大，再加上又有MPLS 助阵，逐渐有了可以抗衡SDH的实力，面对MSTP+50%的股份分配，以太网并不高兴，发誓要有所改观……

为了对抗SDH阵营，以太网大力发展自己的势力，走农村包围城市的策略，先将末端IP化（终端PC、摄像头、打印机都得配IP）。同时建立以IP+以太网主导的骨干网，相当于自己开公司，创业了。以太网阵营，自由散漫惯了，现在出现了两种大的分歧：
第一种：认为我们自己成立的运输公司不让SDH的客户（TDM业务）上车，如果一定要进来，必须改头换面-伪装（仿真），同时我们没有时间上的保证（无时间同步），我们纯粹为我们以太网服务，我们的公司名叫IP-RAN；
第二种：认为我们应该吸收一些SDH的客户，SDH经营了这么多年，它的客户还是很多的（还有很多TDM业务需求），同样进来后还是要改头换面-伪装（仿真），然后再我们的帮派里活动，出帮派后再去掉伪装还原成自己原来的模样，这个公司取名叫PTN。
无论哪种方式，伪装-易容术总少不了，随后就开发了PWE3 易容术（CCIE ISP运营商方向重点讲的内容，一般人了解即可）。
