UML 统一建模语言

类、接口和类图

http://c.biancheng.net/view/8374.html

类

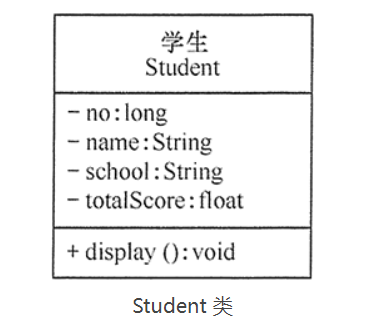

类（Class）是指具有相同属性、方法和关系的对象的抽象，它封装了数据和行为，是面向对象程序设计（OOP）的基础，具有封装性、继承性和多态性等三大特性。在 UML 中，类使用包含类名、属性和操作且带有分隔线的矩形来表示

  1. 类名：是一个字符串

  2. 属性 ：是类的成员变量。UML格式： :::danger [可见性]属性名:类型[=默认值] :::

  3. 操作：是类的成员方法 :::danger [可见性]名称(参数列表)[:返回类型] ::: 类图中，需注意以下几点：

  • 抽象类或抽象方法用斜体表示
  • 如果是接口，则在类名上方加 <>
  • 字段和方法返回值的数据类型非必需

  • 静态类或静态方法加下划线

    接口

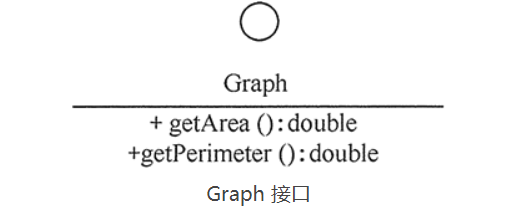

    接口（Interface）是一种特殊的类，它具有类的结构但不可被实例化，只可以被子类实现。它包含抽象操作，但不包含属性。它描述了类或组件对外可见的动作。在 UML 中，接口使用一个带有名称的小圆圈来进行表示。

    类图

    类图（ClassDiagram）是用来显示系统中的类、接口、协作以及它们之间的静态结构和关系的一种静态模型

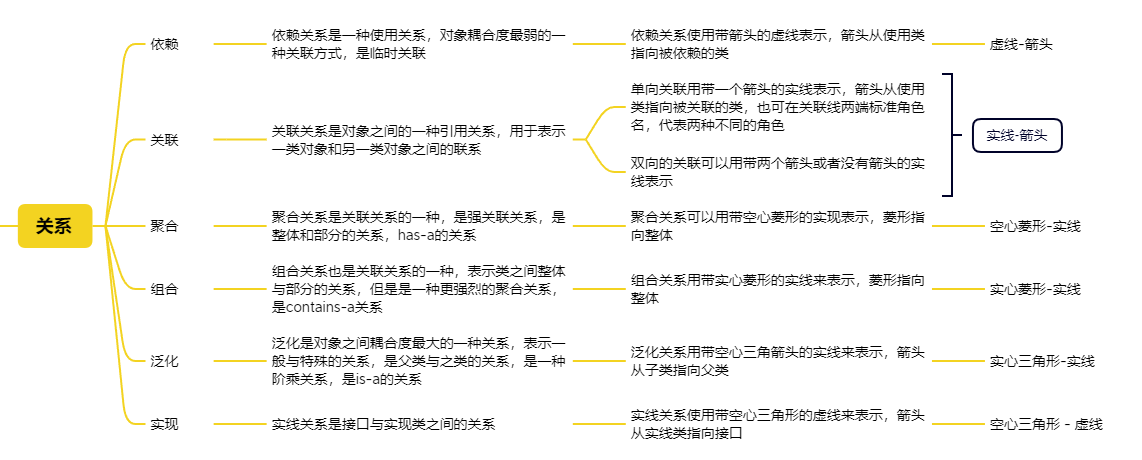

    类之间的依赖关系


    Umlet使用

  • ：两个星号中的内容加粗**；

  • //：两个斜杠中的内容斜体；
  • __：两个下划线中的内容加下划线；
  • —：两个减号线表示一个横线；
  • bg：背景色，可以取red等颜色名，或者十六进制色，如：0xffffff；
  • fg：前景色，取值同背景色，用于指定文字和边框的颜色。
  • “可见性”表示该属性对类外的元素是否可见
    • 公有（Public）: +
    • 私有（Private）: -
    • 受保护（Protected）: #
    • 朋友（Friendly）：~
