概述

只有 Controller 才会拥有副本状态机，管理当前集群所有副本的状态。比如当 Broker 上线时，将该 Broker 上的所有副本状态变更为在线状态，当 Broker 下线时，将该 Broker 上的所有副本状态变更为离线状态。更多状态下面会详细讨论。

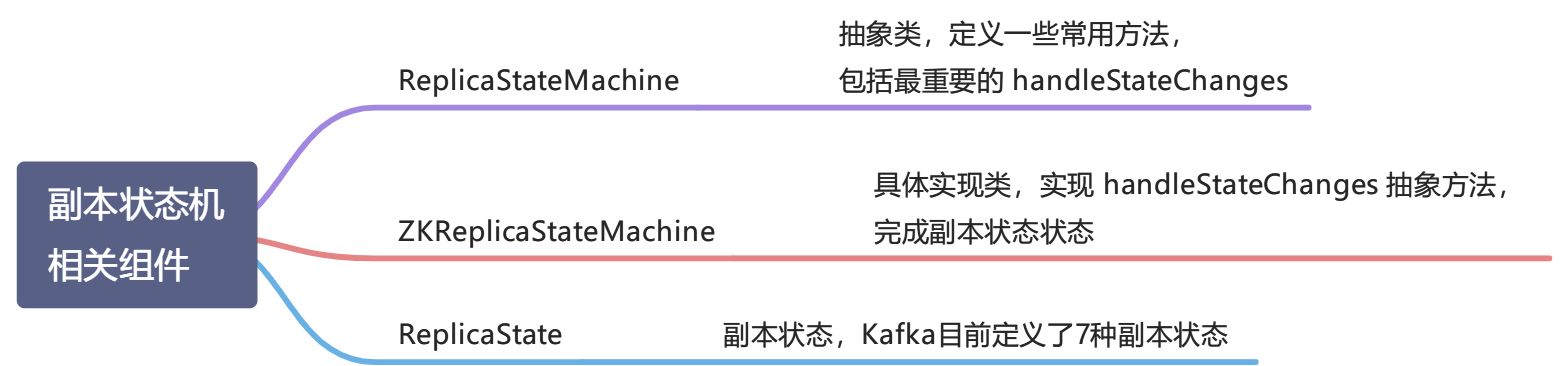

组件

【Kafka】副本状态机 ReplicaStateMachine - 图1

副本状态

Kafka 定义的状态如下表所示：

状态	说明
NewReplica	创建新 Topic 或进行副本重分配时，新创建的副本就处于这个状态。处于此状态的副本只能成功Follower副本
OnlineReplica	副本开始正常工作时处于此状态，处在这个状态的副本可以成为 Leader副本，也可以成为Follower副本
OfflineRplica	副本所在的Broker下线后，会转换为此状态
ReplicaDeletionStarted	刚开始删除副本时，会先将副本转换为此状态，然后开始删除操作。标志着副本删除操作开始。
ReplicaDeletionSuccessful	副本被到成功删除扣，副本状态会处于此状态。标志着副本删除操作成功完成。
ReplicaDeletionIneligible	副本删除操作失败，会将副本转换为此状态
NonExistentReplica	副本被成功删除后最终转换为此状态，副本已经不存在物理文件中

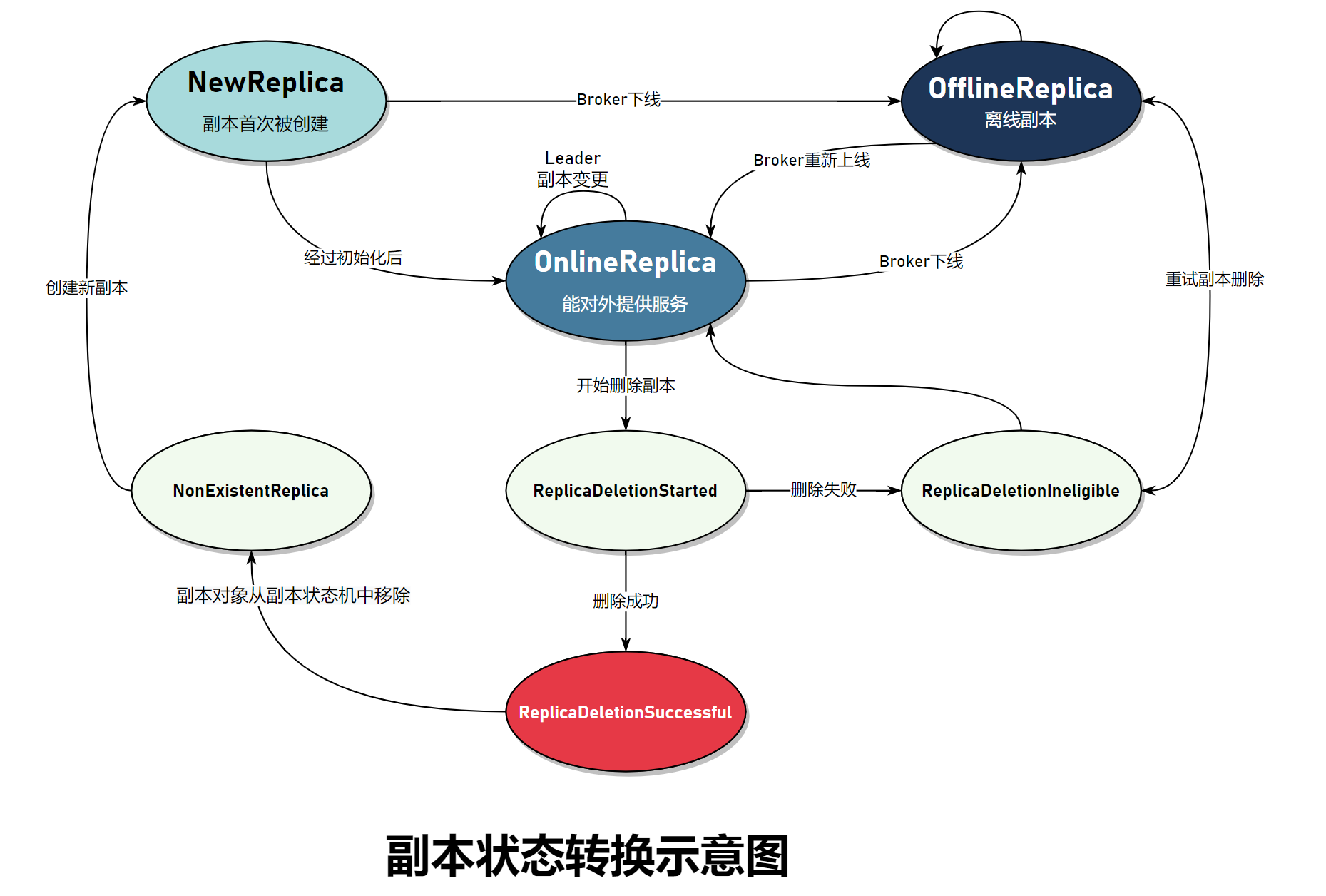

副本状态转换操作

NonExistentReplica => NewReplica

Controller 向此副本所在的 Broker 发送 LeaderAndIsrRequest 请求，该请求包含此副本所对应的分区详情。

将副本状态设置为 NewReplica。

// #4-1 目标状态为「NewReplica」，它的前序状态是「NonExistentReplica」
case NewReplica =>
validReplicas.foreach { replica =>
 // 获取副本的分区对象
 val partition = replica.topicPartition
 // 从缓存中获取副本的当前状态
 val currentState = controllerContext.replicaState(replica)
 // 获取分区的「副本元数据」信息
 controllerContext.partitionLeadershipInfo(partition) match {
   // #4-2 缓存存在该分区的元数据信息，那么就需要进行更新缓存操作
   case Some(leaderIsrAndControllerEpoch) =>
   // 判断所要变更的副本是否为Leader副本
   if (leaderIsrAndControllerEpoch.leaderAndIsr.leader == replicaId) {
     // 如果是Leader副本，记录错误日志，因为Leader副本是不能被设置成NewReplica状态
     val exception = new StateChangeFailedException(s"Replica $replicaId for partition $partition cannot be moved to NewReplica state as it is being requested to become leader")
     logFailedStateChange(replica, currentState, OfflineReplica, exception)
   } else {
     // #4-3 构建「LeaderAndIsrRequest」请求，然后放入缓冲队列中等待网络I/O执行才会发送到Broker端
     controllerBrokerRequestBatch.addLeaderAndIsrRequestForBrokers(
       Seq(replicaId),               // 副本ID
       replica.topicPartition,       // 分区详情
       leaderIsrAndControllerEpoch,  // 分区对应的副本元数据信息
       controllerContext.partitionFullReplicaAssignment(replica.topicPartition), // 副本所对应主题的元数据（所有分区以及分区对应的所有副本详情）
       isNew = true) // 副本是新创建的
     if (traceEnabled)
     logSuccessfulTransition(stateLogger, replicaId, partition, currentState, NewReplica)
     // #4-4 更新本地缓存的副本状态，将副本状态设置为「NewReplica」
     controllerContext.putReplicaState(replica, NewReplica)
   }
   // #4-5 Controller缓存没有数据，那么将它的状态设置为「NewReplica」即可（因为其它Broker也没有数据，所以不需要通知）
   case None =>
   if (traceEnabled) {
     logSuccessfulTransition(stateLogger, replicaId, partition, currentState, NewReplica)
   }
   controllerContext.putReplicaState(replica, NewReplica)
 }
}

NewReplica => OnlineReplica

将副本加入到 AR 集合中。
将此副本状态设置为 OnlineReplica。
向集群广播 UpdateMetadataRequest。 ```scala // #5-1 副本当前状态为「NewReplica」 case NewReplica => // 从本地缓存获取主题的所有元数据信息 val assignment = controllerContext.partitionFullReplicaAssignment(partition) // #5-2 判断缓存中是否包含当前副本ID if (!assignment.replicas.contains(replicaId)) { // #5-3 不包含，输出错误日志 error(s”Adding replica ($replicaId) that is not part of the assignment $assignment”)

// #5-3 再将该副本加入到副本列表中，并更新缓存 val newAssignment = assignment.copy(replicas = assignment.replicas :+ replicaId) controllerContext.updatePartitionFullReplicaAssignment(partition, newAssignment) }

// #5-7 将副本状态设置为「OnlineReplica」 controllerContext.putReplicaState(replica, OnlineReplica)

<a name="YpnLT"></a>
## OnlineReplica、OfflineReplica、ReplicaDeletionIneligible=>OnlineReplica
1.  向此副本所在的 Broker 发送 LEaderAndIsrRequest，并附带此副本对应的分区详情。
1. 将此副本状态设置为 `OnlineReplica`。
1. 向集群广播 UpdateMetadataRequest。
```scala
// #5-4 其它状态
case _ =>
  // #5-5 从缓存中获取分区详情，详情包括Leader副本、ISR集合等
  controllerContext.partitionLeadershipInfo(partition) match {
    // #5-6 如果存在分区信息，向该副本对象所在的Broker发送请求，令其同步该分区数据
    case Some(leaderIsrAndControllerEpoch) =>
    // #5-6 如果缓存存在，构建「LeaderAndIsrRequest」请求，然后放入缓冲队列中等待网络I/O执行才会发送到Broker端
    controllerBrokerRequestBatch.addLeaderAndIsrRequestForBrokers(
      Seq(replicaId),               // 副本ID
      replica.topicPartition,       // 分区详情
      leaderIsrAndControllerEpoch,  // 分区对应的副本元数据信息
      controllerContext.partitionFullReplicaAssignment(partition), // 副本所对应主题的元数据（所有分区以及分区对应的所有副本详情）
      isNew = false)                // 副本是新创建的
    case None =>
  }
// #5-7 将副本状态设置为「OnlineReplica」
controllerContext.putReplicaState(replica, OnlineReplica)

NewReplica,OnlineReplica,OfflineReplica,ReplicaDeletionIneligible →OfflineReplica

向副本所在的 Broker 发送 StopReplicaRequest 请求。
对于存在 Leader 的分区，将此副本从 ISR 集合中移除。更新 Zookeeper /brokers/topics/<topic name>/partitions/<replicaId>/state 节点。
向该分区其它副本所在的 Broker 发送 LeaderAndIsrRequest 请求，并附带此副本对应的分区详情。
向集群广播 UpdateMetadataRequest。

将副本状态更新为 OfflineReplica。

// #6 目标状态设置「OfflineReplica」，意味着副本下线
case OfflineReplica =>
validReplicas.foreach { replica =>
 // #6-1 向副本所在的Broker发送「StopReplicaRequest」请求：表示停止副本
 controllerBrokerRequestBatch.addStopReplicaRequestForBrokers(Seq(replicaId), replica.topicPartition, deletePartition = false)
}
// #6-2 将副本对象集合划分成有Leader副本和无Leader副本
val (replicasWithLeadershipInfo, replicasWithoutLeadershipInfo) = validReplicas.partition { replica =>
 controllerContext.partitionLeadershipInfo(replica.topicPartition).isDefined
}
// #6-3 如果分区有Leader副本，那么相应ISR集合也会存在。那首先就批量从各自ISR集合中移除replicaId
//      更新ZK元数据和本地缓存
val updatedLeaderIsrAndControllerEpochs =
 removeReplicasFromIsr(replicaId, replicasWithLeadershipInfo.map(_.topicPartition))
// #6-4 遍历每个已完成更新的分区
updatedLeaderIsrAndControllerEpochs.forKeyValue { (partition, leaderIsrAndControllerEpoch) =>
 stateLogger.info(s"Partition $partition state changed to $leaderIsrAndControllerEpoch after removing replica $replicaId from the ISR as part of transition to $OfflineReplica")
 // #6-5 分区对应主题不处于「删除中」状态
 if (!controllerContext.isTopicQueuedUpForDeletion(partition.topic)) {
   // #6-6 获取该分区除给定副本以外的其它副本所在的Broker
   val recipients = controllerContext.partitionReplicaAssignment(partition).filterNot(_ == replicaId)
   // #6-7 向这些Broker发送「LeaderAndIsrRequest」请求以更新该分区元数据
   controllerBrokerRequestBatch.addLeaderAndIsrRequestForBrokers(
     recipients,  // 待发送请求的broker id列表
     partition,   // 分区
     leaderIsrAndControllerEpoch,  // 此刻分区最新的副本元数据
     controllerContext.partitionFullReplicaAssignment(partition), // 副本所对应主题的元数据（所有分区以及分区对应的所有副本详情）
     isNew = false)
 }
 val replica = PartitionAndReplica(partition, replicaId)
 val currentState = controllerContext.replicaState(replica)
 if (traceEnabled)
   logSuccessfulTransition(stateLogger, replicaId, partition, currentState, OfflineReplica)
 // #6-8 变更副本的状态为「OfflineReplica」
 controllerContext.putReplicaState(replica, OfflineReplica)
}
// #6-9 遍历无Leader的所有副本对象
replicasWithoutLeadershipInfo.foreach { replica =>
 val currentState = controllerContext.replicaState(replica)
 if (traceEnabled)
   logSuccessfulTransition(stateLogger, replicaId, replica.topicPartition, currentState, OfflineReplica)
 // #6-10 向集群所有Broker发送请求，更新对应分区的元数据
 controllerBrokerRequestBatch.addUpdateMetadataRequestForBrokers(controllerContext.liveOrShuttingDownBrokerIds.toSeq, Set(replica.topicPartition))
 // #6-11 变更副本的状态为「OfflineReplica」
 controllerContext.putReplicaState(replica, OfflineReplica)
}

OfflineReplica => ReplicaDeletionStarted

向副本所在的 Broker 发送 StopReplicaRequest。

case ReplicaDeletionStarted =>
validReplicas.foreach { replica =>
 val currentState = controllerContext.replicaState(replica)
 if (traceEnabled)
   logSuccessfulTransition(stateLogger, replicaId, replica.topicPartition, currentState, ReplicaDeletionStarted)
 controllerContext.putReplicaState(replica, ReplicaDeletionStarted)
 controllerBrokerRequestBatch.addStopReplicaRequestForBrokers(Seq(replicaId), replica.topicPartition, deletePartition = true)
}

其实状态变更只涉及缓存状态修改，因此不做过多叙述。

副本状态机初始化

/**
* 初始化集群内所有副本的状态
*/
private def initializeReplicaState(): Unit = {
// #1 遍历缓存中所有分区详情
controllerContext.allPartitions.foreach { partition =>
 // #2 获取该副本列表
 val replicas = controllerContext.partitionReplicaAssignment(partition)
 replicas.foreach { replicaId =>
   // #3 构建副本状态䭴
   val partitionAndReplica = PartitionAndReplica(partition, replicaId)
   // #4 判断副本是否在线：1.副本所在的Broker在线 且 2.离线路径并没有包含该分区
   if (controllerContext.isReplicaOnline(replicaId, partition)) {
     // #4-1 将副本状态设置为OnlineReplica
     controllerContext.putReplicaState(partitionAndReplica, OnlineReplica)
   } else {
     // #4-1 如果Broker宕机，将状态设置为ReplicaDeletionIneligible。
     // 这是一个更安全的状态。如果Broker重新恢复，ReplicaDeletionIneligible还可以回到OnlineReplica
     controllerContext.putReplicaState(partitionAndReplica, ReplicaDeletionIneligible)
   }
 }
}
}
