概述

时间轮的设计思想来源于时钟。

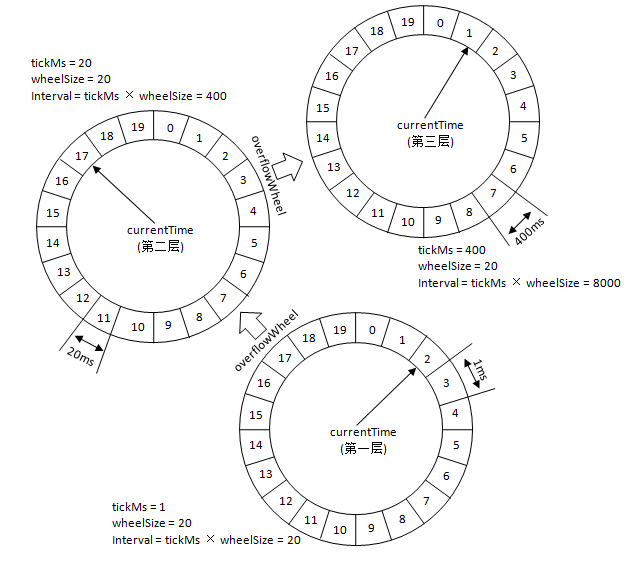

时钟由秒针、分针和时针组成，分别对应第一层时间轮、第二层时间轮和第三层时间轮。当然，你也根据实际需要增加或减少时间轮的层数。针盘上面有刻度，秒针、分针对刻度理解可不一样，对于秒针而言，一个刻度表示 1S，而对于分针而言，一个刻度表示 1 分钟，而对于时针，一个刻度是 0.2 小时。
将其映射至多层时间轮，时间轮都拥有相同的刻度数量，称为 wheelSize(20)，默认是 20 个刻度，每个刻度大小称为 tickMs，不同层的 tickMs 是不同的，比如第一层 tickMs = 20ms，第二层为 tickMs = 20*20 = 400ms。每一层也有一个 currentTime 表示当前层的 “此刻”，通过与 currentTime 比较判断是否需要执行任务或对任务进行降级操作。相关示意图如下图所示：

第一层时间轮都会有时间范围：

每一个定时任务拥有两种时间，分别是延时时间（delayTime）和过期时间（ExpiredTime）。比如我们向时间轮添加一个 3S 后执行的任务，当前时间为 2S，那么这个任务所对应的延迟时间和过期时间分别是 3S 和 5S。

添加定时任务

首先，每一个定时任务会有两个时间，一个是延迟时间（delayTime），另一个过期时间（ExpiredTime）。比如当前时间是 10s，我们添加一个延迟时间为 2s 的任务，那么这个任务的过期时间就是 10 + 2 = 12s。
此时，我们需要添加一个延迟时间为 350ms 的任务，当前时间为 0ms。那么它应该被添加到哪一层的哪一个 Bucket 呢? 我们可以通过以下计算步骤得到：

1. 定位哪一层时间轮。第一层时间轮范围是 [0, 20ms)，不适合，第二层时间轮时间范围是 [20, 400ms)，包含 350ms 的延迟任务，所以选中第二层时间轮。
2. 定位哪个 Bucket。通过以下公式计算可得存放的 ID 位置是第 17 个 bucket。

   virtualId = delayTime(350) / tickMs(20) = 17
   bucketId = virtualId % wheelSize(20) = 17

   任务的降级处理

   场景：在时刻 0 添加一个 450ms 的延迟任务 A，经过上面的计算会被添加到第三层的第 0 个 Bucket 中。随着时间流逝，已经过去 400ms。那么任务 A 只需等待 50ms 就可以被执行了。显然，50ms 的延迟任务此刻不应该存在第三层时间轮。因此对它进行降级操作。它会重新以 50ms 的延迟任务重新放回到时间轮，经过计算得到位置是第二层的第 0 个 Bucket。
   再经过 40ms，又会引起降级操作，它会重新以 10ms 的延迟任务重新放回到时间轮，经过计算得到位置是第一层的第 2 个 Bucket。
   此时的时刻为为 440ms，只需要再过 10ms 这个任务就可被执行。

   Kafka 实现的时间轮

   前面只是一个大致的讲解过程，并没有涉及到数据结构的实现。还有许多细节需要通过源码的方式来实现。

   单层时间轮的实现 TimingWheel

   单层时间轮是由 kafka.utils.timer.TimingWheel 类实现。先看看重要的入参：

有 4 个非常重要的内部变量：

@nonthreadsafe
private[timer] class TimingWheel(tickMs: Long, wheelSize: Int, startMs: Long, taskCounter: AtomicInteger, queue: DelayQueue[TimerTaskList]) {
  /**
   * 这一层时间轮总时长。
   * Kafka第一层时间轮：tickMs=1, wheelSize=20,interval=20*1=20ms
   * Kafka第二层时间轮：tickMs=20,wheelSize=20,interval=20*20=400ms
   * Kafka第三层时间轮：tickMs=400,wheelSize=20,interval=400*20=8000ms
   */
  private[this] val interval = tickMs * wheelSize
  /**
   * 当前层时间轮下的所有Bucket对象，即所有[[TimerTaskList]]对象
   */
  private[this] val buckets = Array.tabulate[TimerTaskList](wheelSize) { _ => new TimerTaskList(taskCounter) }
  /**
   * 当前时间戳=当前时间的最大滴答时长的整数倍。
   * 比如tickMs=20ms，当前时间戳为167ms，则currentTime=160ms
   */
  private[this] var currentTime = startMs - (startMs % tickMs)
  /**
   * kafka按需创建上层时间轮。也就是说，如果超出当前层的时间轮的时间范围是不会创建上层时间轮的。
   * 如果当前层时间轮无法容纳给定延迟时间，就会创建第二层时间轮，如果第二层也满足不了，则创建第三层，
   * 以此类推，直到找到合适的时间轮层。由于每次步骤都是按倍数递增，所以能很快在有限个时间轮范围内找到合适的时间轮存放
   * 给定的延迟时间。
   */
  @volatile private[this] var overflowWheel: TimingWheel = null
  // ...
}

Bucket 是什么样子

前面也提到过，对象 TimeWheel 的 Bucket 是一个长度为 20 的数组，数组存放 TimerTaskList 类型的实例对象。那我们看看 TimerTaskList 是什么样的结构：

TimerTaskList

这个对象用来表示一个 Bucket，多个 TimerTaskList 构成的一个双向循环列表，就组成 “轮” 状结构了。

/**
 * 理解为一个Bucket，每个Bucket实际上是一个双向循环链表
 * Bucket是可以重复使用的：通过重新设置[[TimerTaskList.expiration]]就可以完成
 *
 * @param taskCounter 每个Bucket所含有的定时任务总数量
 */
@threadsafe
private[timer] class TimerTaskList(taskCounter: AtomicInteger) extends Delayed {
  /**
   * 构成双向循环链表
   */
  private[this] val root = new TimerTaskEntry(null, -1)
  root.next = root
  root.prev = root
  /**
   * Bucket的过期时间戳（绝对时间戳），Bucket对应表盘中的一格，它是一个范围值：[起始时间, 结束时间]
   * 时间间隔=结束时间-起始时间，同一层的Bucket的时间间隔是一样的。
   * 如何确定Bucket过期：当前时间越过了Bucket的过期时间，这个Bucket才算是过期的Bucket。
   * 过期时间就是指expiration字段
   */
  private[this] val expiration = new AtomicLong(-1L)
  // ...
}

内部还提供若干方法：

TimerTaskList 是一个双向链表结构，一个 TimerTaskList 表示一个 Bucket，里面提供添加和删除 API，还提供一个重要的 flush(function) API 表示延迟任务的执行。

TimerTaskEntry

双向链表存储的对象是 TimerTaskEntry，这个对象主要的目的就是构造双向链表结构。

/**
 * 构成Bucket的子元素：TimerTaskEntry之间构成双向链表
 *
 * @param timerTask            延时任务
 * @param expirationMs    过期时间
 */
private[timer] class TimerTaskEntry(val timerTask: TimerTask, val expirationMs: Long) extends Ordered[TimerTaskEntry] {
  // 绑定的Bucket链表实例
  @volatile var list: TimerTaskList = null
  // 前序实体指针
  var next: TimerTaskEntry = null
  // 后序实体指针
  var prev: TimerTaskEntry = null
  ...
}

TimerTask

TimerTask 才是真正的延迟任务，但它是一个标识接口（trait），里面定义了几个通用的方法和变量：

相关 API ：

延迟操作的实现类一般继承 DelayedOperation，但这篇文章不会关注 DelayedOperation 的实现及接口定义，我们可以简单理解：只要实现 TimerTask 接口，就可以被认为是延迟任务，那么任务就可以被添加到时间轮中延迟执行。

如何推进时间轮

那么，Kafka 是如何让时间轮上的指针转动起来的呢 ? 答案在 kafka.utils.timer.Timer 文件中。

Timer 接口

Timer 被 trait 标记，属于接口，相关 API 定义如下：

Timer 实现类

SystemTimer 是 Timer 接口唯一的实现类，首先看看它的入参：

入参核心参数就是 tickMs 和 wheelSize，默认第一层时间轮 tickMs = 1, wheelSize = 20，因此，可以存放延迟时间为 [0, 20ms) 的延迟任务。
下面来说说 SystemTimer 的变量：

我们需要重点关注 TimingWheel 和 DelayQueue 是如何配置使用的。
SystemTimer 也有重要的 API：

接下来，我们重点看看 advanceClock(Long) 源码：

// kafka.utils.timer.SystemTimer#advanceClock
/**
 * 推进时间向前进，如果没有，阻塞timeoutMs，默认值是200ms。
 */
def advanceClock(timeoutMs: Long): Boolean = {
  // #1 从java的延迟队列中获取下一个已过期的Bucket对象
  var bucket = delayQueue.poll(timeoutMs, TimeUnit.MILLISECONDS)
  if (bucket != null) {
    // #2 存在已过期的Bucket，则获取写锁，准备修改时间轮
    writeLock.lock()
    try {
      // 尝试从延迟队列中获取已过期的Bucket对象
      while (bucket != null) {
        // #3 推动时间轮向前滚动到Bucket的过期时间点
        timingWheel.advanceClock(bucket.getExpiration)
        // #4 可能有两种情况：
        // ① 已到了截止时间，因此执行任务。
        // ① 还未到执行时间，重新添加回时间轮中
        bucket.flush(addTimerTaskEntry)
        // #5 立即读取下一个已过期的Bucket
        bucket = delayQueue.poll()
      }
    } finally {
      // 释放写锁
      writeLock.unlock()
    }
    true
  } else {
    false
  }
}

这一步做了什么操作呢 ? 我举下面的例子：
设：时间单位 u=1，每层 bucket 数量 n = 3，起始时间戳 time = c，总共有 3 层时间轮，具体分布如下：

level              buckets
  1        [c,c]   [c+1,c+1]  [c+2,c+2]
  2        [c,c+2] [c+3,c+5]  [c+6,c+8]
  3        [c,c+8] [c+9,c+17] [c+18,c+26]

定义 bucket 过期：如果过期时间=bucket 的起始时间，即范围左值，就表示该 Bucket 过期了。
因此，当时间 time=c+1，buckets [c,c], [c,c+2] and [c,c+8] 这三个 bucket 过期了。 因此 level1 的时针（具体是指 currentTime）移动到 c+1，并且创建时间范围为 [c+3,c+3] 的 Bucket 实例。 level2 和 level3 的还是处于 c，因为走过的时间 1 不足以驱动它们前进一格（level2 需要 3，level3 需要 9）。 因此在 level2 和 level3 不会创建新的 Bucket 对象。

注意：level2的bucket[c,c+2]不会存储任何超时任务，因为这个Bucket和level1整个层重复了。
同样，level3的[c,c+8]也不会存放任何超时任务。

这有一点浪费，但能简化实现。

1 [c+1,c+1] [c+2,c+2] [c+3,c+3]
2 [c,c+2] [c+3,c+5] [c+6,c+8]
3 [c,c+8] [c+9,c+17] [c+18,c+26]

在time=c+2（时间又tick了一次），[c+1,c+1] 过期，level1的currentTime更新为c+2，
[c+4,c+4] 被创建：
1 [c+2,c+2] [c+3,c+3] [c+4,c+4]
2 [c,c+2] [c+3,c+5] [c+6,c+8]
3 [c,c+8] [c+9,c+17] [c+18,c+18]

在time=c+3，[c+2,c+2]过期，
level2的currentTime更新为c+3，并且level1创建[c+5,c+5]，level2创建[c+9,c+11]，
level3还是没有变化：
1 [c+3,c+3] [c+4,c+4] [c+5,c+5]
2 [c+3,c+5] [c+6,c+8] [c+9,c+11]
3 [c,c+8] [c+9,c+17] [c+8,c+11]

当超时任务在超时之前完成时，分层时间轮特别有效率。
即便在所有任务都超时的情况下，分层时间轮依然具有时间优势：插入和删除的时间复杂度分别是O(m)和O(1)。
而基于优先队列则时间复杂度为O(logN)。

/**
 * 向时间轮添加一个延迟任务
 * @param timerTaskEntry
 * @return
 */
def add(timerTaskEntry: TimerTaskEntry): Boolean = {
  // #1 获取延迟任务的过期时间
  val expiration = timerTaskEntry.expirationMs
  // #2 判断任务是否已被取消
  if (timerTaskEntry.cancelled) {
    // Cancelled
    false
  } else if (expiration < currentTime + tickMs) {
    // #3 任务已经过期，不允许添加（连第一个Bucket都无法容纳，更别说后面的Bucket了）
    false
  } else if (expiration < currentTime + interval) {
    // #4 任务的超时时间在「currentTime, currentTime+interval)范围内
    // 说明可以在本层时间轮中找到对应的Bucket
    // #4-1 确定Bucket
    val virtualId = expiration / tickMs
    val bucket = buckets((virtualId % wheelSize.toLong).toInt)
    // #4-2 添加延时任务
    bucket.add(timerTaskEntry)
    // #4-3 设置Bucket的过期时间。
    // 通过返回值来确认该Bucket是否是已过期的Bucket。
    // 如果设置成功，则返回true，说明这个Bucket已经是过期的，需要重新添加到Bucket
    // 如果设置失败，则返回false，说明这个Bucket已经存在队列中，不需要重复放入队列
    if (bucket.setExpiration(virtualId * tickMs)) {
      // 将Bucket入队
      queue.offer(bucket)
    }
    true
  } else {
    // 如果过期时间expiration超过本层时间轮，那么递归创建上层时间轮，
    // 直到确认合适的时间轮为止
    if (overflowWheel == null) addOverflowWheel()
    overflowWheel.add(timerTaskEntry)
  }
}

/**
 * 驱动当前层时间轮向前进
 *
 * @param timeMs  将本层时间轮向前推进到timeMs，
 *                这个值必须超过当前层时间轮的Bucket的范围值，否则本次推进操作将变得毫无意义
 */
def advanceClock(timeMs: Long): Unit = {
  // #1 推进操作需要timeMs超过Bucket的范围值
  if (timeMs >= currentTime + tickMs) {
    // 更新 currentTime
    currentTime = timeMs - (timeMs % tickMs)
    // #2 如果存在上层时间轮，递归推进所有上层的时间轮
    // 牵一发而动全轮
    if (overflowWheel != null) overflowWheel.advanceClock(currentTime)
  }

Timer 接口

trait Timer {
  /**
   * 将给定的延迟任务插入到时间轮中，等待后续延迟执行
   *
   * @param timerTask 待添加的延迟任务
   */
  def add(timerTask: TimerTask): Unit
  /**
   * 向前推进时间前进，执行任何已过期的延迟任务。
   *
   * @param timeoutMs 推进到哪个时间点
   * @return 如果有延迟任务被执行，返回true，否则返回false
   */
  def advanceClock(timeoutMs: Long): Boolean
  /**
   * 获取待执行的延迟任务数量
   *
   * @return the number of tasks
   */
  def size: Int
  /**
   * 关闭定时器
   */
  def shutdown(): Unit
}

实现类 SystemTimer

/**
 * [[Timer]]接口的实现类，这是一个定时器类，底层基于分层时间轮实现延迟任务的处理。
 * [[SystemTimer]]也是 [[kafka.server.DelayedFuturePurgatory]]的基础组件，
 *
 * @param executorName  执行器名称
 * @param tickMs        构建时间轮的tickMs时间
 * @param wheelSize     时间轮大小
 * @param startMs       定时器启动时间
 */
@threadsafe
class SystemTimer(executorName: String,
                  tickMs: Long = 1,
                  wheelSize: Int = 20,
                  startMs: Long = Time.SYSTEM.hiResClockMs) extends Timer {
  /**
   * Timer执行器，单独的一个线程用于执行延迟任务
   */
  private[this] val taskExecutor = Executors.newFixedThreadPool(1,
    (runnable: Runnable) => KafkaThread.nonDaemon("executor-" + executorName, runnable))
  /**
   * Java提供的延迟队列，Bucket会放到这个延迟队列中，
   * 通过这个队列获得已过期的Bucket对象
   */
  private[this] val delayQueue = new DelayQueue[TimerTaskList]()
  private[this] val taskCounter = new AtomicInteger(0)
  /**
   * 创建分层时间轮对象
   */
  private[this] val timingWheel = new TimingWheel(
    tickMs = tickMs,
    wheelSize = wheelSize,
    startMs = startMs,
    taskCounter = taskCounter,
    delayQueue
  )
  // ...
}

/**
 * 添加延迟任务
 * @param timerTask 待添加的延迟任务
 */
def add(timerTask: TimerTask): Unit = {
  // 获取读锁。在没有线程持有写锁的情况下，多个线程能够同时向时间轮添加定时任务。
  // 这里因为TimerTaskList是线程安全的类，所以才可以这么做
  readLock.lock()
  try {
    // 延迟时间是相对时间戳、过期时间是绝对时间戳
    addTimerTaskEntry(new TimerTaskEntry(timerTask, timerTask.delayMs + Time.SYSTEM.hiResClockMs))
  } finally {
    readLock.unlock()
  }
}
private def addTimerTaskEntry(timerTaskEntry: TimerTaskEntry): Unit = {
  // #1 将延迟任务插入时间轮
  if (!timingWheel.add(timerTaskEntry)) {
    // #2 插入失败，可能任务已经过期了或被取消
    if (!timerTaskEntry.cancelled) {
      // 如果任务没有被取消，直接交给taskExecutor执行器执行
      taskExecutor.submit(timerTaskEntry.timerTask)
    }
  }
}

/**
 * 推进时间向前进，如果没有，阻塞timeoutMs，默认值是200ms。
 *
 */
def advanceClock(timeoutMs: Long): Boolean = {
  // #1 从java的延迟队列中获取下一个已过期的Bucket对象
  var bucket = delayQueue.poll(timeoutMs, TimeUnit.MILLISECONDS)
  if (bucket != null) {
    // #2 存在已过期的Bucket，获取写锁
    writeLock.lock()
    try {
      while (bucket != null) {
        // 推动时间轮向前滚动到Bucket的过期时间点
        timingWheel.advanceClock(bucket.getExpiration)
        // 将该Bucket下的所有定时任务重新写回时间轮
        // 这一步会执行已过期的延迟任务
        bucket.flush(addTimerTaskEntry)
        // 立即读取下一个已过期的Bucket
        bucket = delayQueue.poll()
      }
    } finally {
      // 释放写锁
      writeLock.unlock()
    }
    true
  } else {
    false
  }
}

DelayedOperationPurgatory

ApiKeys.PRODUCE

Broker 处理 Producer 的 PRODUCE 请求步骤如下：

1. 生产者向多个位于某个 Broker 的 Leader 分区追加消息。
2. 经过 Broekr 网络层，由 KakfaRequestHandler（I/O处理线程） 委托 KafkaApi 对象处理。方法 kafkaApi#handle 对请求进行路由，交由 kafka.server.KafkaApis#handleProduceRequest 处理请求。
3. 经过校验得到合法的可追加消息的分区列表，将可追加的分区列表委托给 ReplicaManager 处理（调用 ReplicaManager#appendRecords() 方法）。
4. ReplicaManager 首先判断 ACKS 是否合法，遇到非法的 ACKS 可立即返回错误的 Response。
5. 将生产者的生产消息持久化到本地日志文件中。
6. 如果ACKS==0，说明不需要等待其它Follower同步，Producer 也不需要接收 Response。
7. 如果 ACKS!=0，说明需要等待部分/全部（根据ISR的值确定）位于 ISR 集合的同步，为该分区构建延迟操作对象 DelayedProduce。
8. 将 DelayedProduce 交给 DelayedOperationPurgatory 处理。
   1. 尝试判断 DelayedProduce 操作是否已经完成。注意，一个 Produce 请求包含对多个 leader 分区的写操作，也就是说，一个 Produce 请求需要等待多个分区的 follower 完成同步后才能返回 Response。DelayedProduce 内部持有每个分区的状态，有一个状态叫 acksPending，如果这个分区满足 ACKS 的要求，就会将 acksPending 设置为 false。因此，DelayedProduce 检查操作是否完成本质是检查对应所有分区状态的 acksPending 是否都为 false。如果有一个分区的 acksPending 为 true，就意味着这个操作还未结束。因此，还不能返回 Response 给 Producer。
   2. 如果 tryComplete() 方法返回 false，说明目前为止操作还未完成。那么对该请求相关的分区都注册一个 watchkey。然后再尝试判断操作是否完成，如果还没有，最后才将操作插入到时间轮中。
9. Broker 每次抬升某个分区的 HW 时，就会调用 DelayOperations#checkAndCompleteAll() 从而触发 watchkey 的检查，判断所监听的分区是否已经满足条件，如果满足条件则可以进行下一步操作。

总结

1. DelayQueue 存储具有延迟任务的 Bucket。
2. 高层时间轮在时间向前推进的过程中也会存在过期的Bucket，从而触发Bucket的降级操作：将 Bucket 内的任务重新插入到低级时间轮中。
3.
