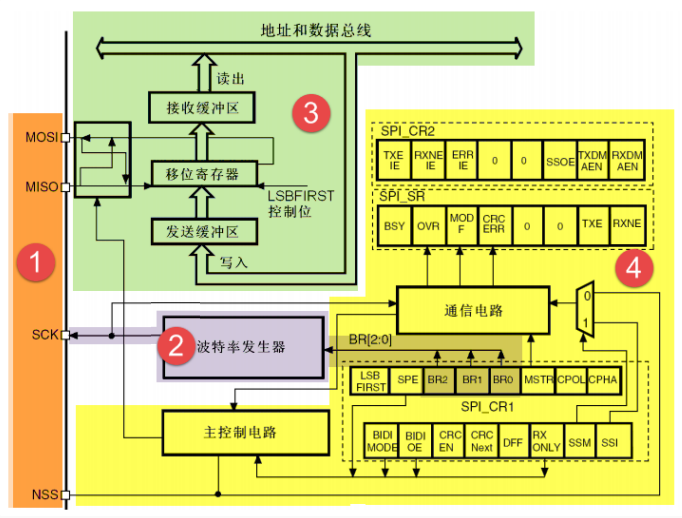

框架组成

IO

STM32 芯片有多个 SPI 外设，它们的 SPI 通讯信号引出到不同的 GPIO 引脚上，使用时必须配置到这些指定的引脚。
时钟控制逻辑

作用：提供时钟，将F进行分频
SCK 线的时钟信号，由波特率发生器根据“控制寄存器 CR1”中的 BR[0:2]位控制
该位是对 f时钟的分频因子，对 f的分频结果就是 SCK 引脚的输出时钟频率。

数据控制逻辑
SPI 的 MOSI 及 MISO 都连接到数据移位寄存器上
数据移位寄存器的数据来源及目标接收、发送缓冲区以及 MISO、MOSI 线。
当向外发送数据的时候
- 数据移位寄存器以“发送缓冲区”为数据源，把数据一位一位地通过数据线发送出去；
当从外部接收数据的时候，
- 数据移位寄存器把数据线采样到的数据一位一位地存储到“接收缓冲区”中。
- 通过写 SPI的“数据寄存器 DR”把数据填充到发送 F 缓冲区中，通讯读“数据寄存器 DR”取接收缓冲区中的内容。
- 其中数据帧长度可以通过“控制寄存器 CR1”的“DFF 位”配置成 8 位及 16 位模式；
- 配置“LSBFIRST 位”可选择 MSB 先行还是 LSB 先行。
  整体控制逻辑
控制参数 ：SPI模式、波特率、LSB先行、主从模式、单双向模式、产生 SPI 中断信号、DMA 请求及控制
读取状态：状态寄存器（SR）

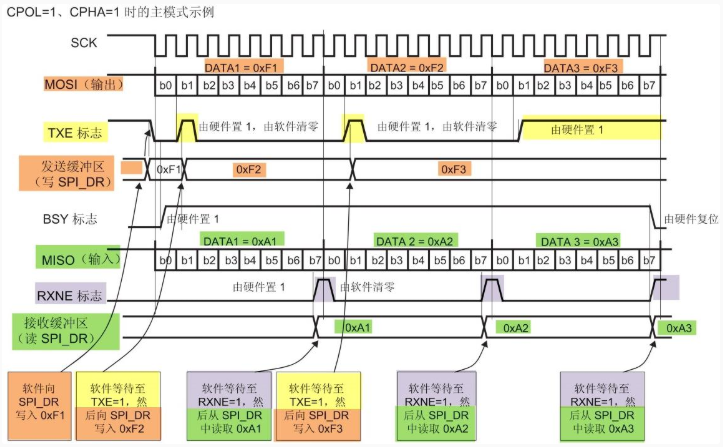

通讯过程

控制 NSS 信号线，产生起始信号(图中没有画出)；
把要发送的数据写入到“数据寄存器 DR”中，该数据会被存储到发送缓冲区；
通讯开始，SCK 时钟开始运行。
MOSI 把发送缓冲区中的数据一位一位地传输出去；
MISO 则把数据一位一位地存储进接收缓冲区中；
当发送完一帧数据的时候，“状态寄存器 SR”中的“TXE 标志位”会被置 1，表示传输完一帧，发送缓冲区已空；类似地，当接收完一帧数据的时候，“RXNE 标志位”会被置 1，表示传输完一帧，接收缓冲区非空；
等待到“TXE 标志位”为 1 时，若还要继续发送数据，则再次往“数据寄存器 DR”写入数据即可；
等待到“RXNE 标志位”为 1 时，通过读取“数据寄存器 DR”可以获取接收缓冲区中的内容

标准库结构体

typedef struct
 {
    uint16_t SPI_Direction; /*设置 SPI 的单双向模式 \*/
    uint16_t SPI_Mode; /*设置 SPI 的主/从机端模式 \*/
    uint16_t SPI_DataSize; /*设置 SPI 的数据帧长度，可选 8/16 位 \*/
    uint16_t SPI_CPOL; /*设置时钟极性 CPOL，可选高/低电平\*/
    uint16_t SPI_CPHA; /*设置时钟相位，可选奇/偶数边沿采样 \*/
    uint16_t SPI_NSS; /*设置 NSS 引脚由 SPI 硬件控制还是软件控制\*/
    uint16_t SPI_BaudRatePrescaler; /\*设置时钟分频因子，fpclk/分频数=fSCK \*/
    uint16_t SPI_FirstBit; /\*设置 MSB/LSB 先行 \*/
    uint16_t SPI_CRCPolynomial; /\*设置 CRC 校验的表达式 \*/
 } SPI_InitTypeDef;

(1) SPI_Direction 本成员设置 SPI 的通讯方向
- 双线全双工(SPI_Direction_2Lines_FullDuplex)
- 双线只接收(SPI_Direction_2Lines_RxOnly)
- 单线只接收(SPI_Direction_1Line_Rx)
- 单线只发送模式(SPI_Direction_1Line_Tx)。
(2) SPI_Mode 设置SPI的工作模式
- 主机模式(SPI_Mode_Master)
- 从机模式(SPI_Mode_Slave )，
- 这两个模式的最大区别为 SPI 的 SCK 信号线的时序，SCK 的时序是由通讯中的主机产生的。
- 若被配置为从机模式，STM32 的 SPI 外设将接受外来的 SCK 信号。
(3) SPI_DataSize 选择 SPI 通讯的数据帧大小
- 8 位(SPI_DataSize_8b)
- 16 位 (SPI_DataSize_16b)。
(4) SPI_CPOL 和 SPI_CPHA 配置时钟极性和时钟相位
- 这两个成员配置 SPI 的时钟极性 CPOL 和时钟相位 CPHA，这两个配置影响到 SPI 的通讯模式，关于 CPOL 和 CPHA 的说明参考前面“通讯模式”小节。
- 时钟极性 CPOL 成员，
  - 高电平(SPI_CPOL_High)
  - 低电平(SPI_CPOL_Low )。
- 时钟相位 CPHA 则可以设置为
  - SPI_CPHA_1Edge(在 SCK 的奇数边沿采集数据)
  - SPI_CPHA_2Edge (在 SCK 的偶数边沿采集数据) 。
(5) SPI_NSS 本成员配置 NSS 引脚的使用模式
- 硬件模式(SPI_NSS_Hard )
  - 在硬件模式中的 SPI 片选信号由 SPI 硬件自动产生
- 软件模式(SPI_NSS_Soft )
  - 我们亲自把相应的 GPIO 端口拉高或置低产生非片选和片选信号。
  - 实际中软件模式应用比较多。
(6) SPI_BaudRatePrescaler 波特率分频因子
- 本成员设置波特率分频因子，分频后的时钟即为 SPI 的 SCK 信号线的时钟频率。
- 这个成员参数可设置为 f的 2、4、6、8、16、32、64、128、256 分频。
(7) SPI_FirstBit 数据位先行选择
- 所有串行的通讯协议都会有 MSB 先行(高位数据在前)还是 LSB 先行(低位数据在前)的问题
- 而 STM32 的 SPI 模块可以通过这个结构体成员，对这个特性编程控制。
(8) SPI_CRCPolynomial SPI 的 CRC 校验中的多项式
