以 STM32F103RET6，外接 8M 晶振，输出引脚 PA.7，70 Khz 为例.每一步都很重要。

(1) 准备输出 PWM 的程序

(2) 设置时钟，设置为 8M。

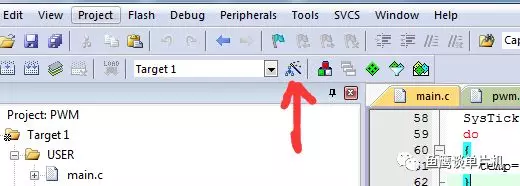

点击图示，进入配置页面。

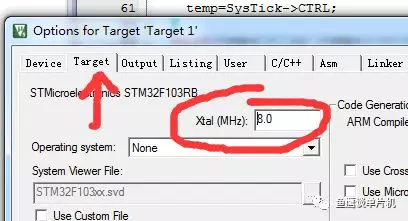

在 Target 中配置 8M 晶振，在同一界面的 Debug 配置为仿真模式。

(3) 进入仿真界面

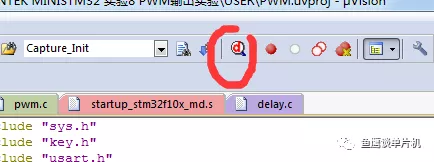

点击 Debug 图标。

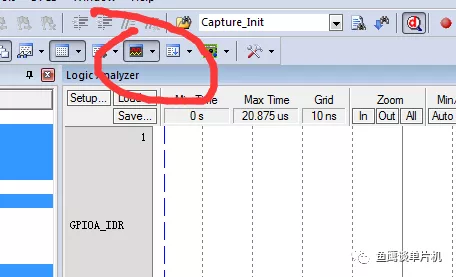

(4) 找到逻辑分析仪界面。

点击所示，即可出现窗口。也可在 View 菜单中找分析窗口。

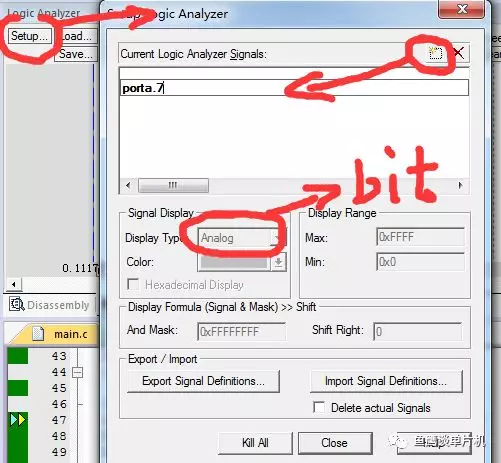

(5) 点击 Setup

进入设置界面，如图，敲上 porta.7 (PA7 引脚)，按回车键，点击Close 然后在回到这个界面设置 Display Type 为 bit，表示显示位。再 Close。

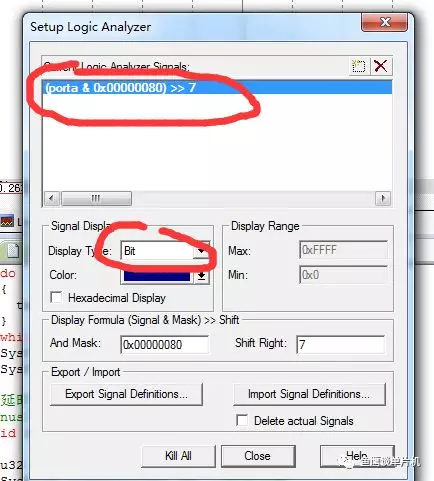

(6) 以下是最终结果。

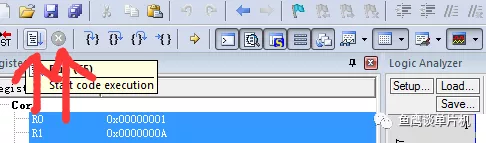

(7) 先开始运行程序一会再停止。注意一定要停止，否则分析窗口不会出现波形。

(8) 最后就是窗口的使用了，将光标点（不是移）在窗口上，鼠标滚轮移动可以调节波形大小，左击波形的某个位置，再点击移动光标置另一个位置，就会显示时间差和频率。可以放大后再确定位置。
Osprey 2016/11/2
这是很久之前写的一篇笔记，可以看到流程化非常明显，而且图片里的注释也是相当的难看。本来准备重写的，但是想想还是算了，毕竟这篇笔记也是能解决问题了的，还是把时间花在其它没写过的内容上。不过要注意的一点就是，上面的是内容是在软件仿真情况下进行的，实际上在硬件仿真情况下也能实现，这里就要用到 ITM 调试了，关于这个内容看【STM32调试利器之ITM】部分。
Osprey 2019/03/24
当你添加变量的时候会警告不能将警告添加到逻辑分析仪中：

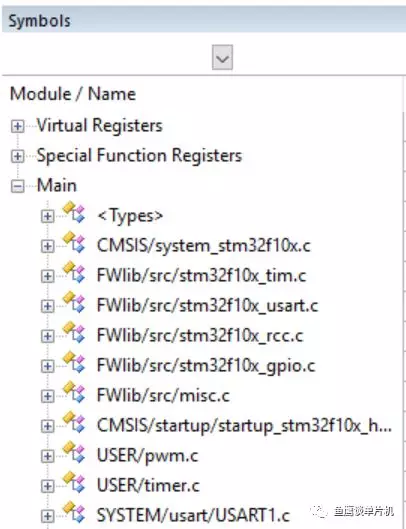

那么哪些标志符是可以添加的，哪些是不可以添加的呢？可以通过【View】【Symbols Window】查看。

但是有的时候你会发现有些符号不能添加，可能是这个参数没有设置正确：

具体可以看【Peripherals显示空白？】这一小节内容。
还有需要说明的一点就是，即使你将上面的参数设置正确，使某些标志符（比如GPIOA_IDR）存在，也能添加至逻辑分析仪中，但是你会发现这个值显示根本不正确（比如想观察某个引脚的电平状态）。这个有可能是因为标志符被其他窗口（比如General Purpose I/O）占用的缘故吧。如果有哪位道友知道的话欢迎留言。
Osprey 2019/04/13

前面的几篇文章都是前菜，可能很多人多少都知道一些，但下一篇的内容可是很少见的，也是鱼鹰决定写这个系列教程的重要原因。
