20种运放典型电路

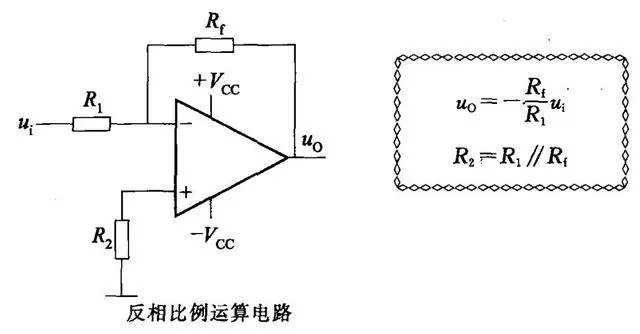

01反相比例运算电路

02同相比例运算电路

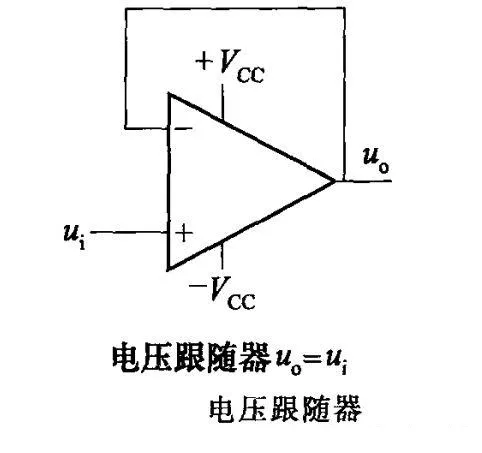

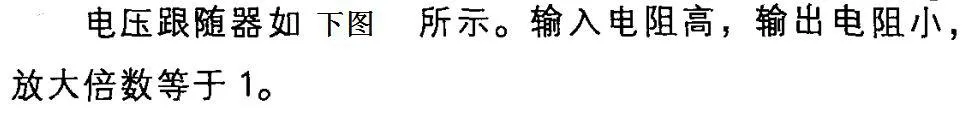

03电压跟随器

04反相求和运算电路

05同相求和运算电路

06加减运算电路

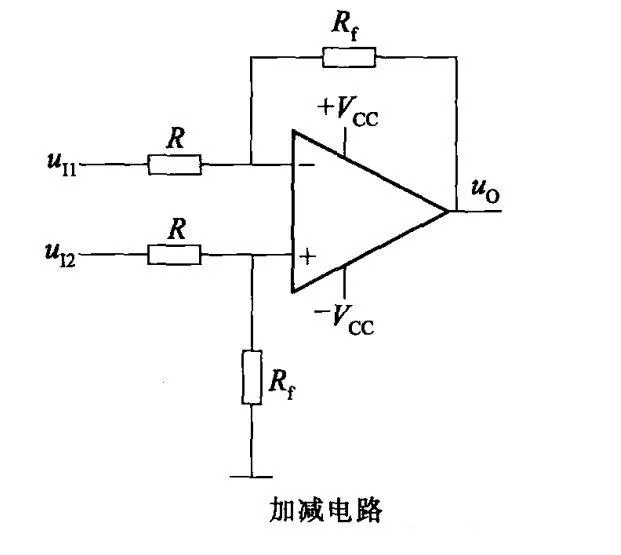

07加减电路

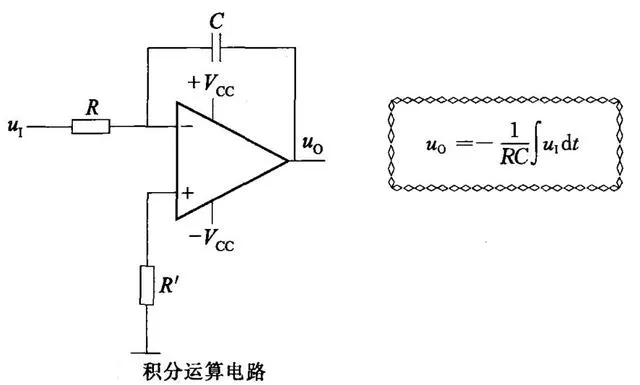

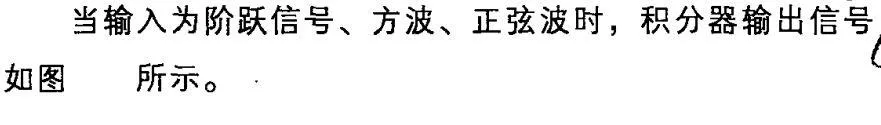

08积分运算电路




09实用积分电路

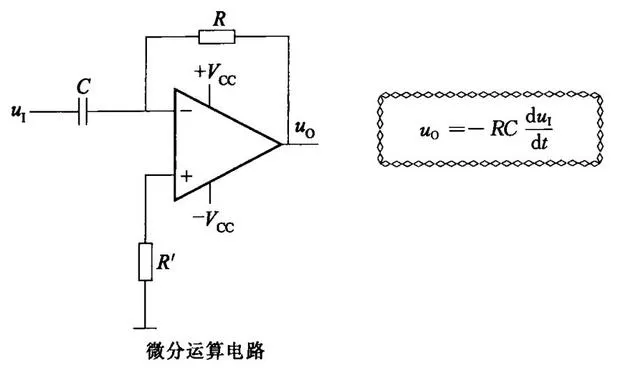

010微分运算电路

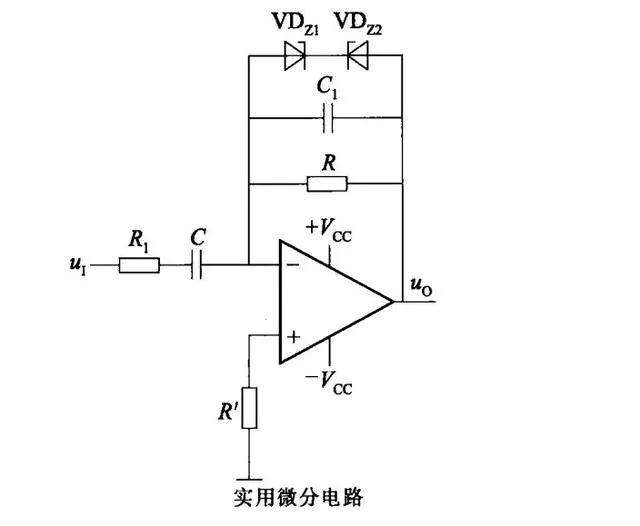

011实用微分电路

012压控电压源二阶低通滤波器

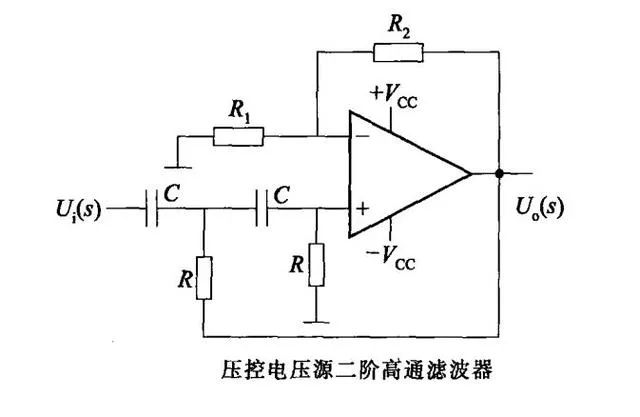

013压控电压源二阶高通滤波器

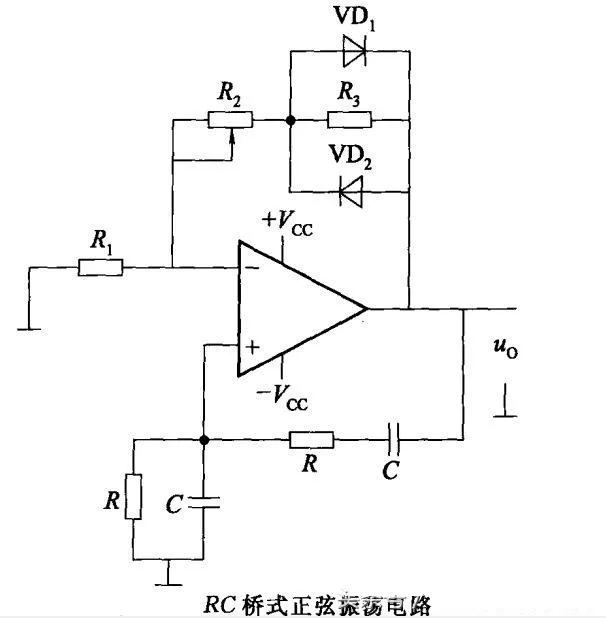

014RC桥式正弦振荡电路

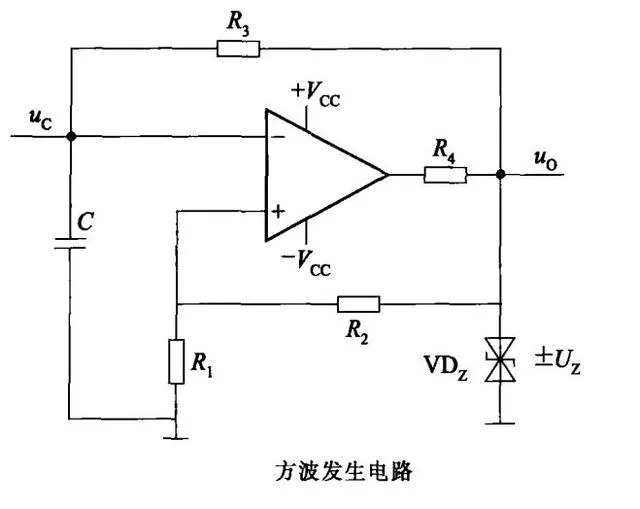

015方波发生电路

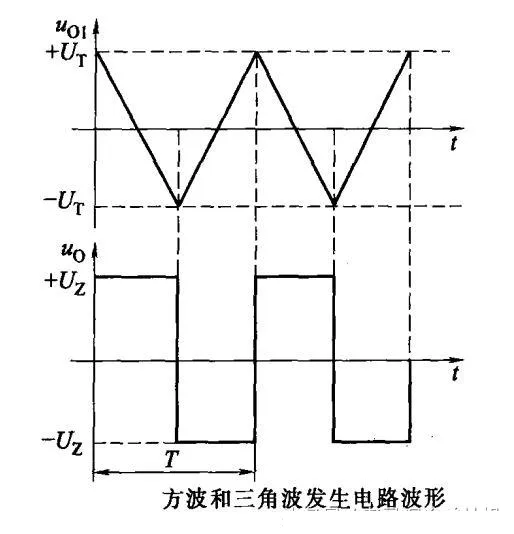

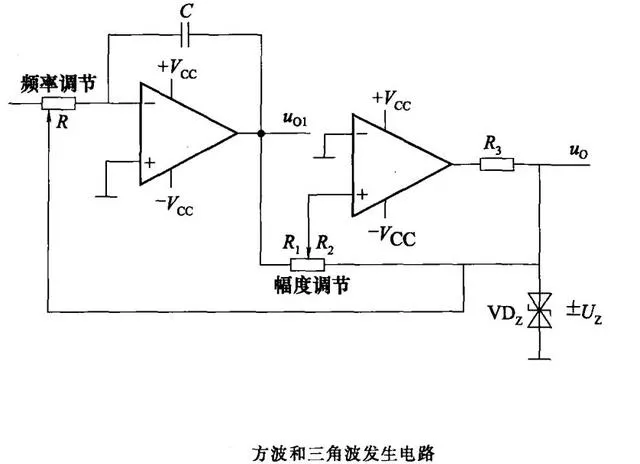

016方波和三角波发生电路

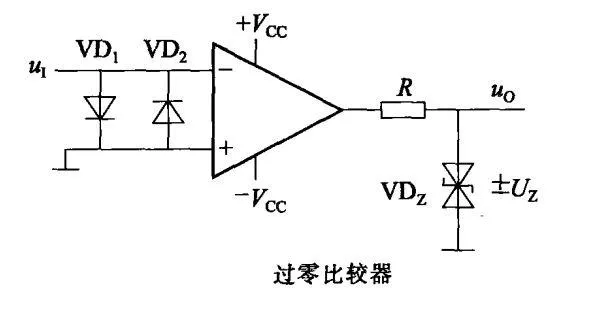

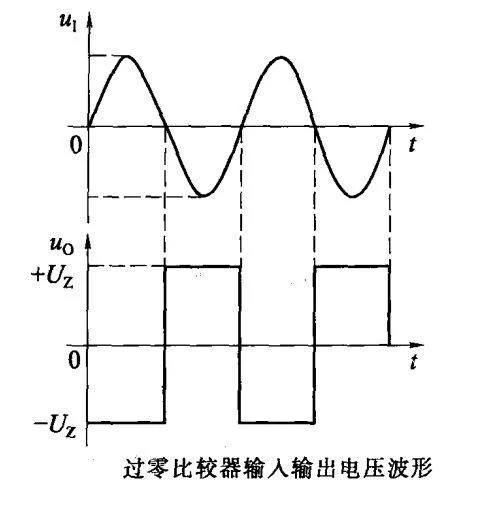

017过零比较器电路

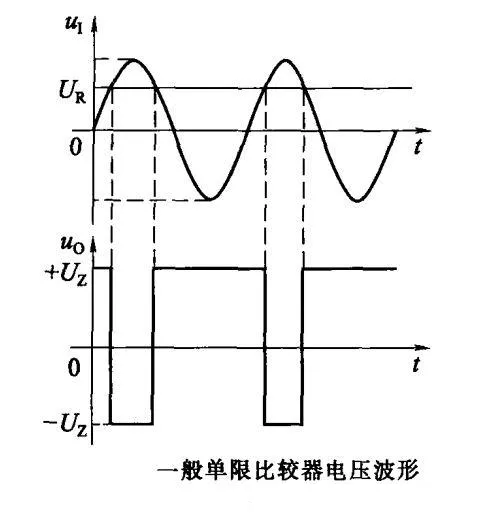

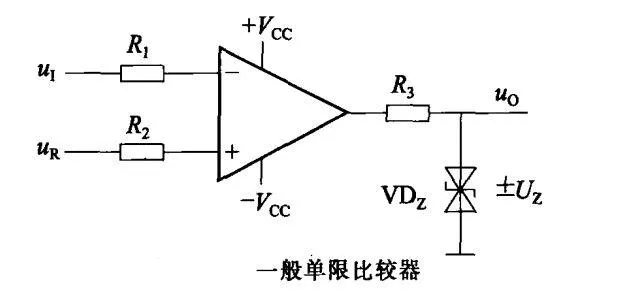

018一般单限比较器

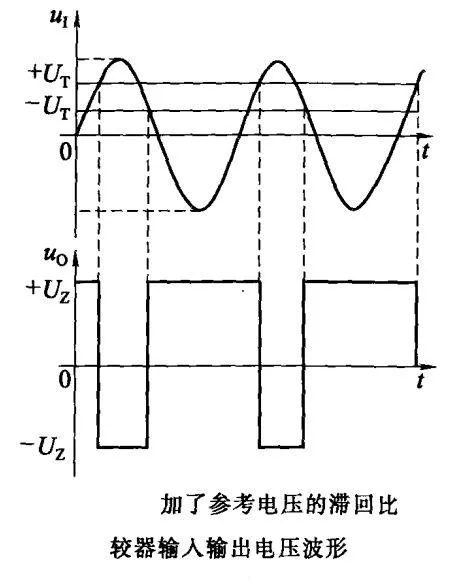

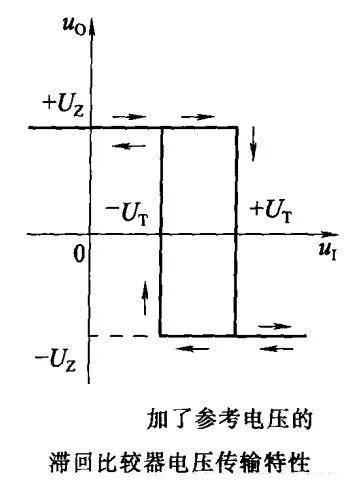

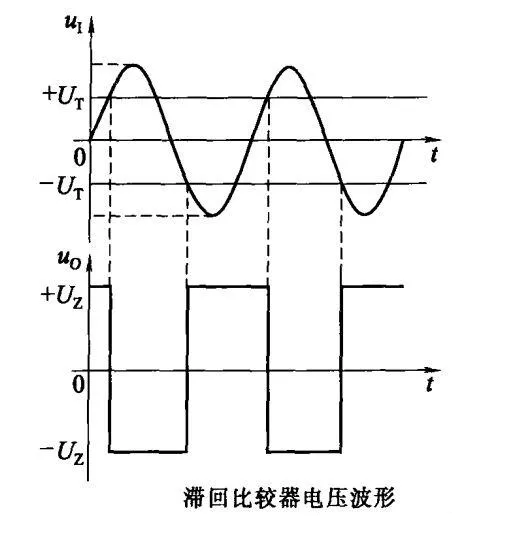

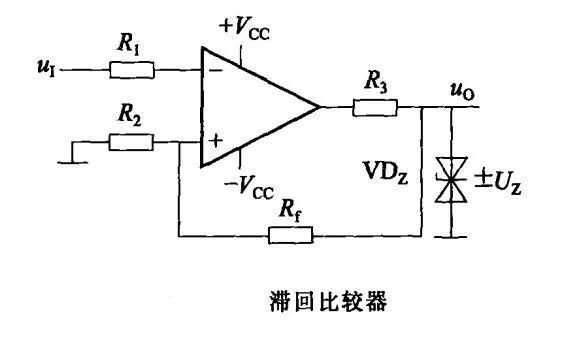

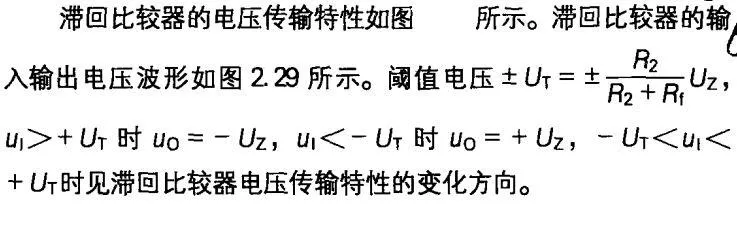

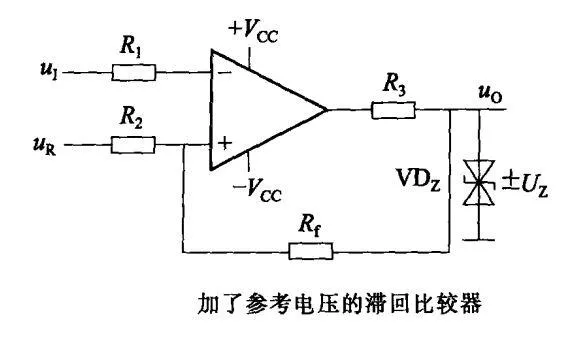

019滞回比较器

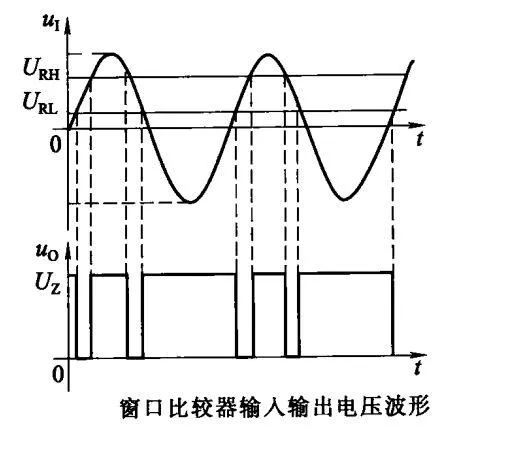

020窗口比较器
