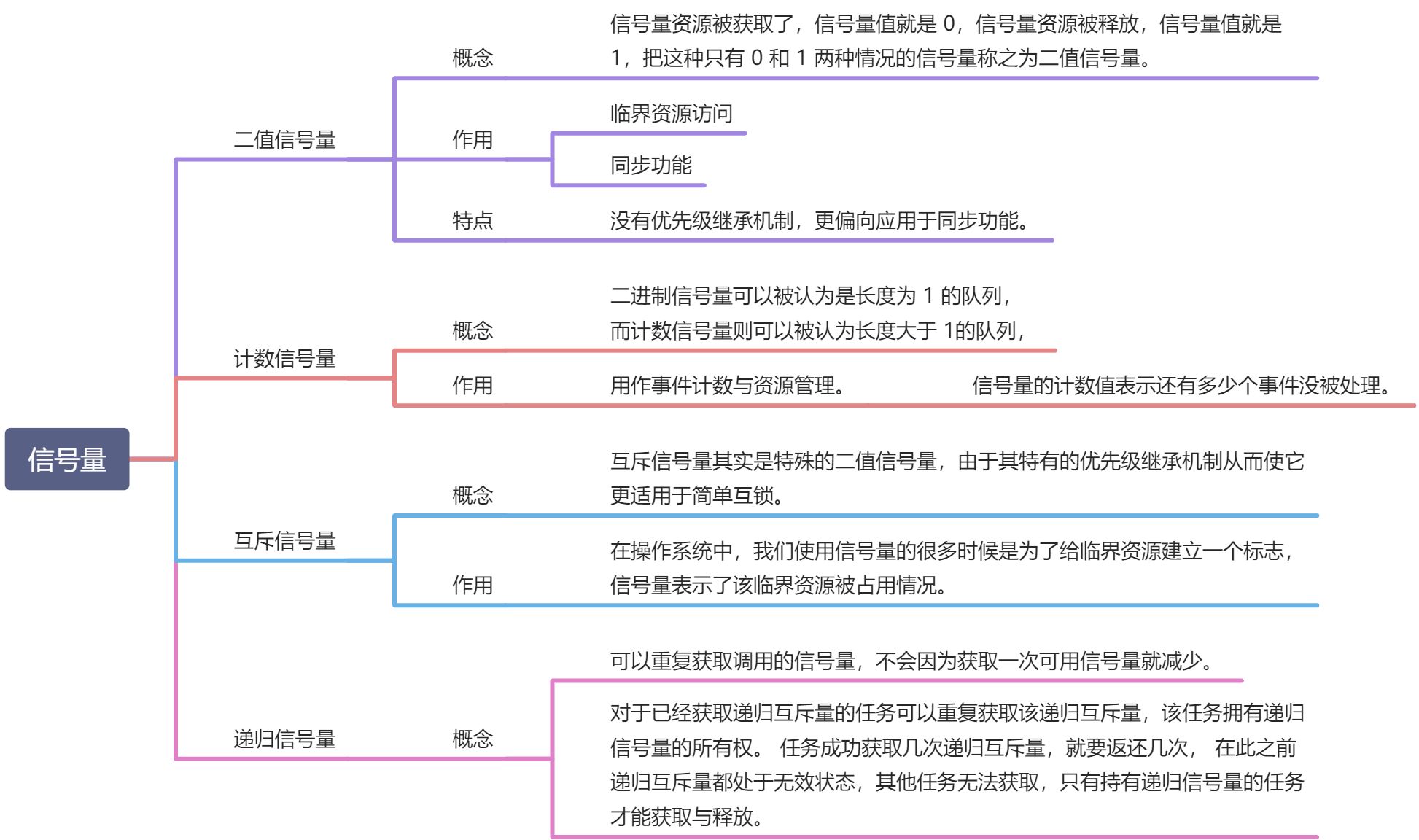

信号量概念

是一种实现任务间通信的机制，可以实现任务之间同步或临界资源的互斥访问，常用于协助一组相互竞争的任务来访问临界资源。
信号量是用作计数的，标记，不需要关心队列中的消息。

临界资源

多道程序系统中存在许多进程，它们共享各种资源，然而有很多资源一次只能供一个进程使用。
一次仅允许一个进程使用的资源称为临界资源。许多物理设备都属于临界资源，如输入机、打印机、磁带机等。

二值信号量运作机制

创建信号量时，系统会为创建的信号量对象分配内存，并把可用信号量初始化为用户自定义的个数，二值信号量的最大可用信号量个数为 1

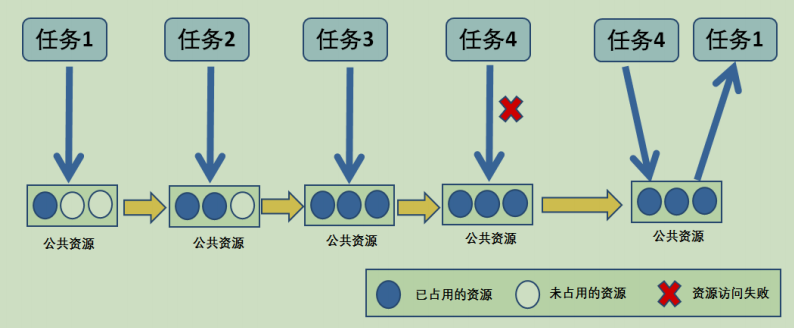

计数信号量运作机制

计数信号量可以用于资源管理，允许多个任务获取信号量访问共享资源，但会限制任务的最大数目。

访问的任务数达到可支持的最大数目时，会阻塞其他试图获取该信号量的任务，直到有任务释放了信号量。这就是计数型信号量的运作机制，虽然计数信号量允许多个任务访问同一个资源，但是也有限定，比如某个资源限定只能有 3 个任务访问，那么第 4 个任务访问的时候，会因为获取不到信号量而进入阻塞，等到有任务（比如任务 1）释放掉该资源的时候，第 4 个任务才能获取到信号量从而进行资源的访问，

信号量控制块

 typedef struct QueueDefinition {
 int8_t *pcHead;
 int8_t *pcTail;
 int8_t *pcWriteTo;
 union {
     int8_t *pcReadFrom;
     UBaseType_t uxRecursiveCallCount;
 } u;
 List_t xTasksWaitingToSend;
 List_t xTasksWaitingToReceive;
 volatile UBaseType_t uxMessagesWaiting; //(1) 用来记录当前消息队列的消息个数；
 UBaseType_t uxLength; (2)
 UBaseType_t uxItemSize; (3)
 volatile int8_t cRxLock;
 volatile int8_t cTxLock;
 #if( ( configSUPPORT_STATIC_ALLOCATION == 1 ) && ( configSUPPORT_DYNAMIC_ALLOCATION == 1 ) )
     uint8_t ucStaticallyAllocated;
  #endif
 #if ( configUSE_QUEUE_SETS == 1 )
     struct QueueDefinition *pxQueueSetContainer;
 #endif
 #if ( configUSE_TRACE_FACILITY == 1 )
     UBaseType_t uxQueueNumber;
      uint8_t ucQueueType;
 #endif
 } xQUEUE;
 typedef xQUEUE Queue_t;

(2)：如果控制块结构体是用于消息队列：uxLength 表示队列的长度，也就是能存放多少消息；
如果控制块结构体被用于信号量的时候，uxLength 表示最大的信号量可用个数，会有以下两种情况：

如果信号量是二值信号量、互斥信号量，uxLength 最大为 1，因为信号量要么是有效的，要么是无效的。
如果是计数信号量，这个值表示最大的信号量个数，在创建计数信号量的时候将由用户指定这个值 uxMaxCount。

(3)：如果控制块结构体是用于消息队列：uxItemSize 表示单个消息的大小；
如果控制块结构体被用于信号量的时候，则无需存储空间，为 0 即可。

常用信号量函数接口讲解

实现_信号量 - 图3

xSemaphoreCreateBinary()

 #if( configSUPPORT_DYNAMIC_ALLOCATION == 1 )
 #define xSemaphoreCreateBinary() \ 4 xQueueGenericCreate( \
                                     ( UBaseType_t ) 1, \ (1)
 semSEMAPHORE_QUEUE_ITEM_LENGTH, \ (2) 7 queueQUEUE_TYPE_BINARY_SEMAPHORE ) (3)
 #endif

 QueueHandle_t xQueueGenericCreate(const UBaseType_t uxQueueLength,
                                   const UBaseType_t uxItemSize,
                                   const uint8_t ucQueueType )

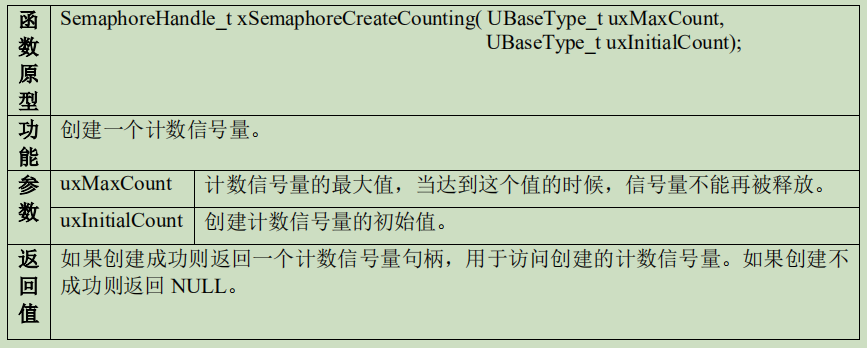

xSemaphoreCreateCounting()

 #if( configSUPPORT_DYNAMIC_ALLOCATION == 1 )
 #define xSemaphoreCreateCounting( uxMaxCount, uxInitialCount ) \
 xQueueCreateCountingSemaphore((uxMaxCount),(uxInitialCount))
 #endif
 //下面是函数源码
 #if( ( configUSE_COUNTING_SEMAPHORES == 1 ) && ( configSUPPORT_DYNAMIC_ALLOCATION == 1 ) )
 QueueHandle_t xQueueCreateCountingSemaphore(
 const UBaseType_t uxMaxCount,
 const UBaseType_t uxInitialCount )
 {
     QueueHandle_t xHandle;
     configASSERT( uxMaxCount != 0 );
     configASSERT( uxInitialCount <= uxMaxCount );
     xHandle = xQueueGenericCreate( uxMaxCount,
                                     queueSEMAPHORE_QUEUE_ITEM_LENGTH,
                                     queueQUEUE_TYPE_COUNTING_SEMAPHORE );
     if ( xHandle != NULL )
     {
         ( ( Queue_t * ) xHandle )->uxMessagesWaiting = uxInitialCount;
         traceCREATE_COUNTING_SEMAPHORE();
     }
     else
     {
         traceCREATE_COUNTING_SEMAPHORE_FAILED();
     }
     return xHandle;
 }
 #endif
 /*-----------------------------------------------------------*/

实例：创建二值信号量

 SemaphoreHandle_t xSemaphore = NULL;
2
3
4 void vATask( void * pvParameters )
5 {
6 /* 尝试创建一个信号量 */
7 xSemaphore = xSemaphoreCreateBinary();
8
9 if ( xSemaphore == NULL ) {
10 /* 内存不足，创建失败 */
11 } else {
12 /* 信号量现在可以使用，句柄存在变量 xSemaphore 中
13 这个时候还不能调用函数 xSemaphoreTake()来获取信号量
14 因为使用 xSemaphoreCreateBinary()函数创建的信号量是空的
15 在第一次获取之前必须先调用函数 xSemaphoreGive()先提交*/
16 } 17}

实例：创建计数信号量

1 void vATask( void * pvParameters )
2 {
3 SemaphoreHandle_t xSemaphore;
4 /* 创建一个计数信号量， 用于事件计数 */
5 xSemaphore = xSemaphoreCreateCounting( 5, 5 );
6
7 if ( xSemaphore != NULL ) {
8 /* 计数信号量创建成功 */
9 }

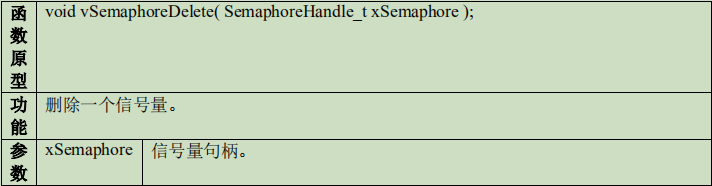

vSemaphoreDelete()

1 #define vSemaphoreDelete( xSemaphore ) \
2 vQueueDelete( ( QueueHandle_t ) ( xSemaphore ) )

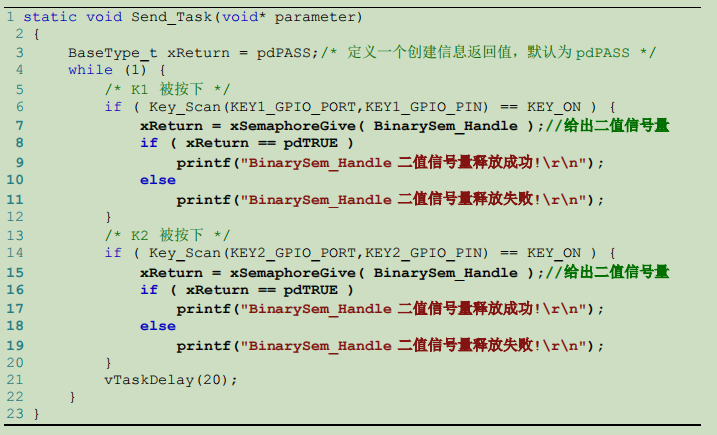

xSemaphoreGive()

 #define xSemaphoreGive( xSemaphore ) \
2 xQueueGenericSend( ( QueueHandle_t ) ( xSemaphore ), \
3 NULL, \
4 semGIVE_BLOCK_TIME, \
5 queueSEND_TO_BACK )
