LWIP支持多网口设计，LWIP中使用netif来描述每种网络接口的特性，如接口的IP地址、接口状态等等。

netif结构体字段

netif结构体在文件netif.h中有定义

next	该字段指向下一个neitif类型的结构体，因为LWIP可以支持多个网络接口，当设备有多个网络接口的话LWIP就会把所有的netif结构体组成链表来管理这些网络接口。
ipaddr	网络接口的IP地址
netmask	子网掩码
gw	默认网关
input	此字段为一个函数，这个函数将网卡接收到的数据交给IP层
output	- 此字段为一个函数，当IP层向接口发送一个数据包时调用此函数。 - 这个函数通常首先解析硬件地址，然后发送数据包。 - 此字段我们一般使用etharp.c中的etharp_output()函数。
linkoutput	此字段为一个函数，该函数被ARP模块调用，完成网络数据的发送。上面说的etharp_output函数将IP数据包封装成以太网数据帧以后就会调用linkoutput函数将数据发送出去。
state	用来定义一些关于接口的信息，用户可以自行设置。
mtu	网络接口所能传输的最大数据长度，一般设置为1500。
hwaddr_len	网卡MAC地址长度，6个字节。
hwaddr	MAC地址。
flags	网络的接口状态，属性信息字段。
name	网卡的名字。
num	此字段为协议栈为每个网络接口设置的一个编号，编号从0开始。

网络接口函数

netif_add(struct netif *netif, ip_addr_t *ipaddr, ip_addr_t *netmask,  ip_addr_t
           *gw, void *state, netif_init_fn init, netif_input_fn input);
netif_set_default(struct netif *netif);
netif_set_up(struct netif *netif);

应用_客户端

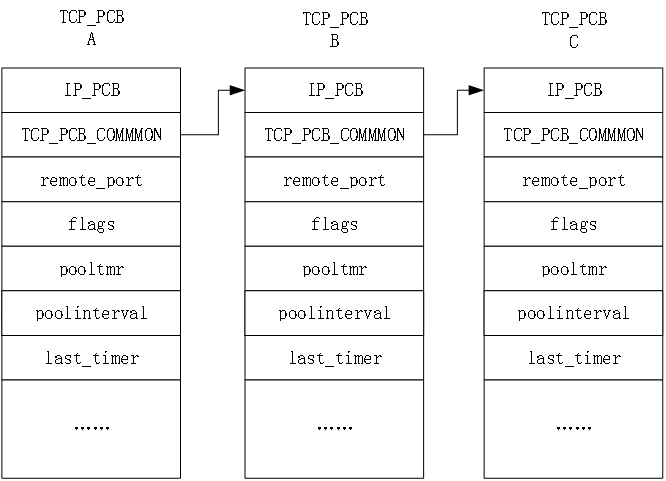

tcp控制块

sturct tcp_pcb
{
     IP_PCB;
     IP_PCB_COMMON(struct tcp_pcb);
     u16_t  remote_port;
     u8_t    flags;
     u8_t    pooltmr,poolinterval;
     ………
     tcp_sent_fn    sent;
     tcp_recv_fn    recv;
     tcp_connected_fn    connected;
     tcp_pool_fn    pool;
     tcp_err_fn     errf;
     ………
}

TCP回调函数

函数	描述
tcp_arg()	注册回调函数使用的参数
tcp_recv()	注册接收的回调函数
tcp_err()	注册出错处理的回调函数
tcp_sent()	注册发送成功的回调函数
tcp_poll()	注册轮训函数
tcp_accept()	当侦听到有客户端连接的话就会调用注册函数

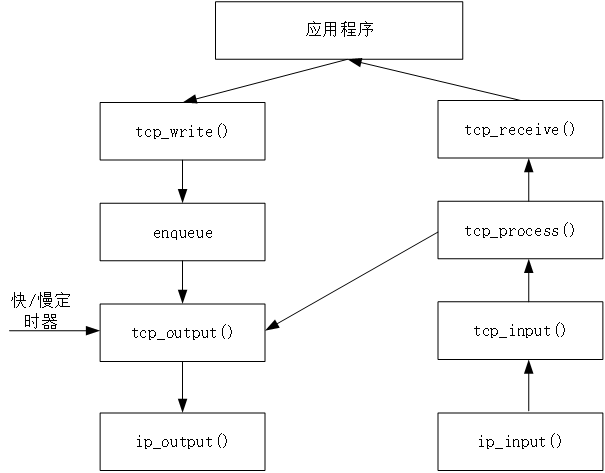

TCP API函数

函数分组	API 函数	函数功能描述。
TCP连接建立	tcp_ new()	创建一个TCP的PCB控制块。
	tcp_ bind()	为TCP的PCB控制块绑定一个本地IP地址和端☐号。
	tcp_ listen()	开始TCP的PCB监听
	tcp_ accept()	控制块acept字段注册的回调函数,侦听到连接时被调用
	tcp_ accepted()	通知LWIP协议栈一个TCP连接被接受了。
	tcp_ conect()	连接远端主机
发送TCP数据	tcp_ write()	构造一个报文并放到控制块的发送缓冲队列中
	tcp_ sent()	控制块sent字段注册的回调函数,数据发送成功后被回调。
	tcp_ outputO	将发送缓冲队列中的数据发送出去。
接收TCP数据	tcp_ recv()	控制块rev字段注册的回调函数,当接收到新数据时被调用
	tcp_ recved()	当程序处理完数据后一定要调用这个函数,通知内核更新接收窗☐
轮询函数	tcp_ poll()	控制块poll字段注册的回调函数,该函数周期性调用
关闭和中止连接	tcp_ close()	关闭一个TCP连接
	tcp_ err()	控制块err字段注册的回调函数,遇到错误时被调用
	tcp_ abort()	中断TCP连接
