LAN8720是低功耗的10/100M以太网PHY层芯片，I/O引脚电压符合IEEE802.3-2005标准。
LAN8720支持通过RMII接口与以太网MAC层通信，内置10-BASE-T/100BASE-TX全双工传输模块，支持10Mbps和100Mbps。
LAN8720可以通过自协商的方式与目的主机最佳的连接方式(速度和双工模式)。
支持HP Auto-MDIX自动翻转功能，无需更换网线即可将连接更改为直连或交叉连接。

1、支持RMII接口以减少引脚数
2、支持全双工和半双工模式
3、可以使用25M晶振以降低成本
4、支持SMI串行管理接口
5、支持MAC接口

PHY地址设置

SMI最多可以控制32个PHY芯片，通过不同的PHY芯片地址来对不同的PHY操作。
LAN8720通过设置RXER/PHYAD0引脚来设置其PHY地址。
默认情况下为0，其地址设置如下表所示。我们STM32F407开发板使用的是默认地址，也就是0X00。

外部结构

LAN8720A 总共只有 24Pin，仅支持 RMII 接口。

• 连接
  • LAN8720A 通过 RMII 与 MAC 连接。
• RJ45 是网络插座
  • 与 LAN8720A 连接之间还需要一个变压器，所以一般使用带电压转换和 LED 指示灯的 HY911105A 型号的插座。

:::info 时钟问题
一般来说，必须为使用 RMII 接口的 PHY 提供 50MHz 的时钟源输入到 REF_CLK 引脚，
不过LAN8720A 内部集成 PLL，可以将 25MHz 的时钟源陪频到 50MHz 并在指定引脚输出该时 钟，所以我们可以直接使其与 REF_CLK 连接达到提供 50MHz 时钟的效果。:::

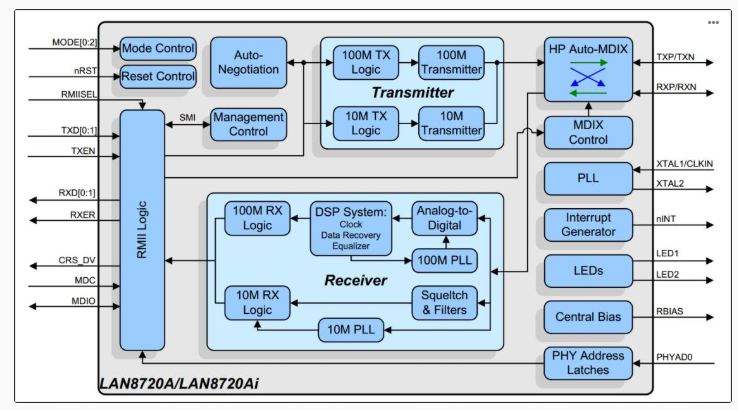

内部结构

引脚的重用性

部分引脚是具有双重功能的，比如 PHYAD0 与 RXER 引脚是共用的，在系统上电后 LAN8720A 会马上读取这部分共用引脚的电平，以确定系统的状态并保存在相关寄存器内，之后则自动转入作为另一功能引脚。

PHYAD[0]引脚

• 用于配置 SMI 通信的 LAN8720A 地址
• 在芯片内部该引脚已经自带下拉电阻，默认认为 0(即使外部悬空不接)
• 在系统上电时会检测该引脚获取得到 LAN8720A 的地址为 0 或者 1，并保存在特殊模式寄存器(R18)的 PHYAD 位中，该寄存器的 PHYAD 有 5 个位，在需要超过 2 个 LAN8720A 时可以通过软件设置不同 SMI 通信地址。

• PHYAD[0]是与 RXER 引脚共用。

  MODE[2:0]引脚

• 用于选择 LAN8720A 网络通信速率和工作模式

• 可选 10Mbps 或 100Mbps 通信速度，半双工或全双工工作模式
• 一般将 MODE 引脚都设置为 1，可以 让 LAN8720A 启动自适应功能，它会自动寻找最优工作方式。

• 引脚共用

  • MODE[0]与 RXD0 引脚共用
  • MODE[1]与 RXD1 引脚共用
  • MODE[2]与 CRS_DV 引脚共用。

    nINT/REFCLKO引脚

• 用于 RMII 接口中 REF_CLK 信号线

• 当 nINTSEL 引脚为低电平是，它也可以被设置成 50MHz 时钟输出，这样可以直接与 STM32F42x 的 REF_CLK 引脚 连接为其提供 50MHz 时钟源，这种模式要求为 XTAL1 与 XTAL2 之间或为 XTAL1/CLKIN提供 25MHz 时钟
• 由 LAN8720A 内部 PLL 电路陪频得到 50MHz 时钟，此时 nIN/REFCLKO 引脚的中断功能不可用，用于 50MHz 时钟输出。当 nINTSEL 引脚为高电平时，LAN8720A 被设置为时钟输入，即外部时钟源直接提供 50MHz 时钟接入 STM32F42x 的 REF_CLK 引脚和 LAN8720A 的 XTAL1/CLKIN 引脚，此时 nINT/REFCLKO 可用于中断 功能。nINTSEL 与 LED2 引脚共用，一般使用下拉 REGOFF 引脚用于配置内部+1.2V 电压源，LAN8720A 内部需要+1.2V 电压，可以通过 VDDCR 引脚输入+1.2V 电压提供，也可以直接利用 LAN8720A 内部+1.2V 稳压器提供。当REGOFF 引脚为低电平时选择内部+1.2V 稳压器。REGOFF 与 LED1 引脚共用。

LAN8720A 支持 HP Auto-MDIX 自动 翻转功能，即可自动识别直连或交叉网线并自适应。

序号与 SMI 数据帧中的 RADDR 是对应的，这在编写驱动时非常重要，本文将它们标记为 R0~R31。

寄存器

可规划为三个组：
