框架说明

标准库下载

• Libraries：
  • 文件夹下是驱动库的源代码及启动文件，这个非常重要，我们要使用的固件库就在这个文件夹里面。
  • CMSIS文件夹
    • CM3
      • CoreSupport
        • core_cm3.c
          • Core_cm3.h 头文件里面实现了内核的寄存器映射，对应外设头文件 备注-stm32f10x.h。
          • 实现了操作内核外设的函数。
        • core_cm3.h
          • 包含备注-stdint.h
      • DeviceSupport
        • ST
          • STM32F10X
• Project ：
  • 文件夹下是用驱动库写的例子和工程模板，其中那些为每个外设写好的例程 对我们非常有用，我们在学习的时候就可以参考这里面的例程，非常全面，简直就是 穷尽了外设的所有功能。
• Utilities：
  • 包含了基于 ST 官方实验板的例程，不需要用到，略过即可。
• stm32f10x_stdperiph_lib_um.chm：
  • 库帮助文档，这个很有用，不喜欢直接看源码的可以在合理查询每个外设的函数说明，非常详细。这是一个已经编译好的 HTML 文件， 主要讲述如何使用驱动库来编写自己的应用程序。

    CMSIS文件夹

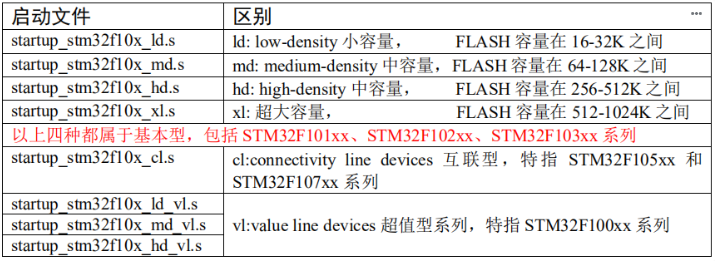

    启动文件说明



Stm32f10x.h

这个头文件实现了片上外设的所以寄存器的映射，是一个非常重要的头文件，在内核 中与之想对应的头文件是 core_cm3.h。

system_stm32f10x.c

system_stm32f10x.c 文件实现了 STM32 的时钟配置，操作的是片上的 RCC 这个外设。

• 系统在上电之后
• 首选会执行由汇编编写的启动文件
• 启动文件中的复位函数中调用的 SystemInit 函数就在这个文件里面定义
• 调用完之后，系统的时钟就被初始化成 72M
• 如果后面我们需要重新配置系统时钟，我们就可以参考这个函数重写

  STM32F10x_StdPeriph_Driver 文件夹

  路径：Libraries\STM32F10x_StdPeriph_Driver
  包含：src和inc文件夹。

  工程中必不可少的三个文件

  stm32f10x_it.c

  这个文件是专门用来编写中断服务函数的。

system_stm32f10x.c

这个文件包含了 STM32 芯片上电后初始化系统时钟、扩展外部存储器用的函数，例如我们前两章提到供启动文件调用的“SystemInit”函数，用于上电后初始化时钟，该函数的定义就存储在 system_stm32f10x.c 文件。
STM32F103 系列的芯片， 调用库的这个 SystemInit 函数后，系统时钟被初始化为 72MHz，如有需要可以修改这个文 件的内容，设置成自己所需的时钟频率，但鉴于保持库的完整性，我们在做系统时钟配置 的时候会另外重写时钟配置函数。

stm32f10x_conf.h

该头文件包含了所有外设的头文件，只需要引用该文件就可以引用所有外设了。
stm32f10x.h 文件又包含了Stm32f10x_conf.h，所以只需要引用stm32f10x.h 就足够了。
有不需要的头文件，可以直接删除对这些文件的使用。

在 ST 标准库的函数中，一般会包含输入参数检查，即上述代码中的“assert_param” 宏，当参数不符合要求时，会调用“assert_failed”函数，这个函数默认是空的。

实际开发中使用断言时，先通过定义 USE_FULL_ASSERT 宏来使能断言，然后定义 “assert_failed”函数，通常我们会让它调用 printf 函数输出错误说明。
使能断言后，程序 运行时会检查函数的输入参数，当软件经过测试，可发布时，会取消 USE_FULL_ASSERT 宏来去掉断言功能，使程序全速运行。
