关键特性

• 差分传输增加噪声抗扰度，减少噪声辐射
• 长距离链路，最长可达4000英尺（约1219米）
• 数据速率高达10Mbps（40英寸内，约12.2米）
• 同一总线可以连接多个驱动器和接收器
• 宽共模范围允许驱动器和接收器之间存在地电位差异，允许最大共模电压-7-12V

通过观察可以确定以下情况 **
1. 是否有数据接收或发送；
2. 数据是否正确；
3. 波特率是否正确；

一、串行数据的格式

异步串行数据的一般格式是：起始位+数据位+停止位，其中起始位1 位，数据位可以是5、6、7、8位，停止
位可以是1、1.5、2位。
起始位是一个值为0的位，所以对于正逻辑的TTL电平，起始位是一位时间的低电平；停止位是值为1的位，
所以对于正逻辑的TTL电平，停止位是高电平。线路路空闲或者数据传输结束，对于正逻辑的TTL电平，线
路总是1。对于负逻辑(如RS-232电平)则相反。

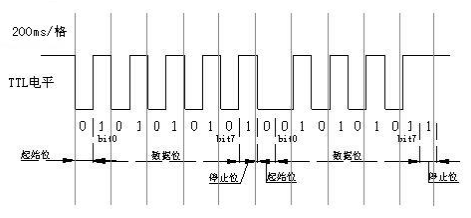

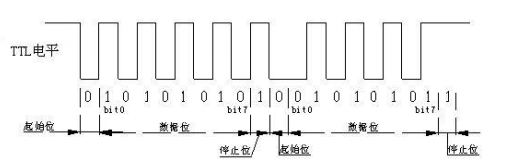

例如，对于16进制数据55aaH，当采用8位数据位、1位停止位传输时，它在信号线上的波形如图1(TTL电平)

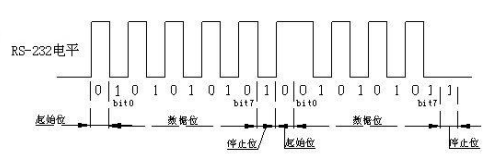

和图2(RS-232电平)所示。 （先传第一个字节55，再传第二个字节aa，每个字节都是从低位向高位逐位传
输）、


图1 TTl串行数据帧格式


图2 RS232电平串行数据帧格式

二、根据波形图计算波特率

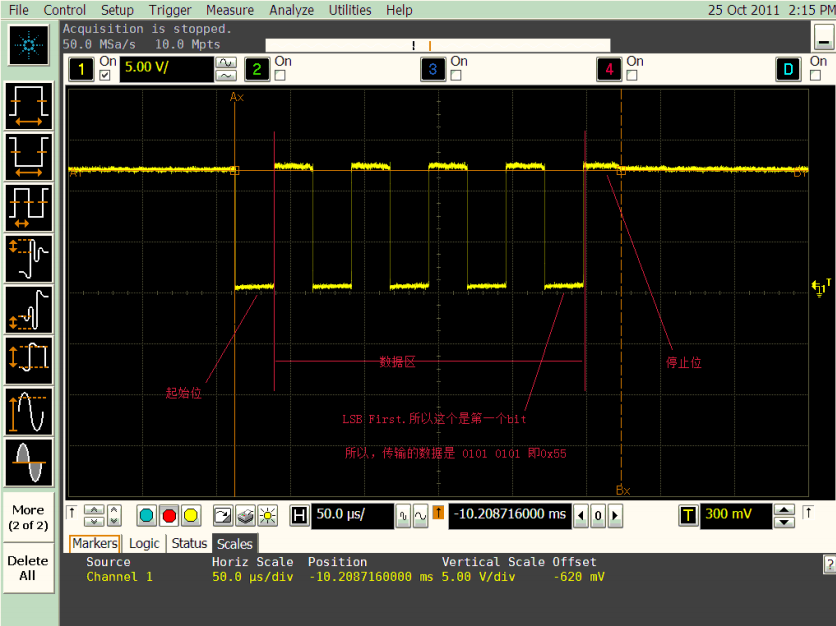

如图3是图1在示波器中的显示示意，其中灰色线是示波器的时间分度线，此时假设是200us/格。
图3 波特率计算示意图

可以看了，第一个字节的10位(1位起始位，8位数据位和1位停止位)共占约1.05ms，这样可计算出
其波特率约为：
10bit / 1.05ms X 1000 ≈ 9600 bit/s
如果上图中的时间轴是100us/格，同样可以计算出波特率应是19200bit/s。
当通讯不正常，又能观察到波形时，就可根据上述方法，从波形图计算一下波特率是否正确。
RS-485是一种半双工的串行通讯方式（RS-422为全双工），485电平芯片所以要正确接收和发送数
据，必需保证控制信号和数据的同步，否则要么发送数据丢失，要么接收数据可能丢失。

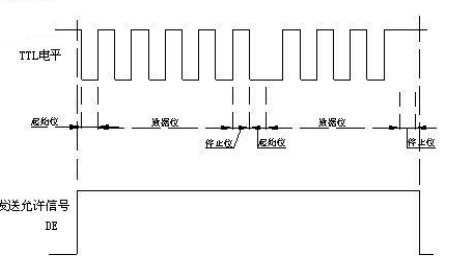

在图4中，发送控制信号的宽度基本与数据信号的宽度一致，所以能保证发送数据的正确和发送后
及时转为接收。

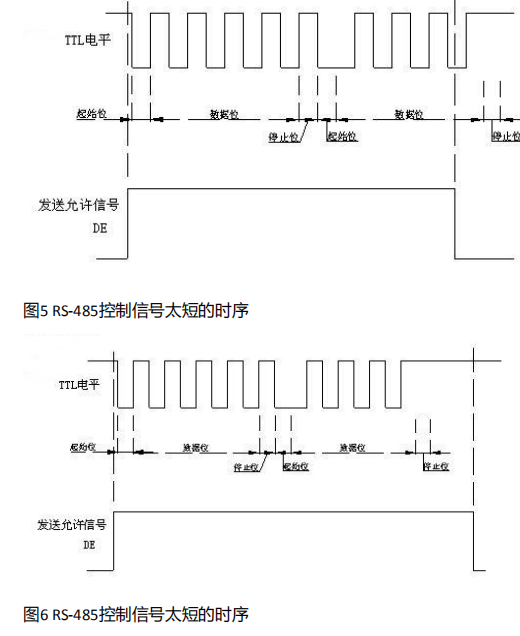

图5 和图6 分别是控制信号太短和控制信号太长的情况。图5 RS-485控制信号太短的时序
图6 RS-485控制信号太短的时序
在图5中，由于控制信号关闭过早，则第二个字节的后两位将发送错误；在图6中，由于控制信号
关闭过迟，使485芯片在发送数据后，不能及时转到接收状态，此时总线若有数据过来，则本单元
将不能正确接收。
总结：只要掌握上述波形分析方法，任何异步串行数据的接收和发送问题，基本都可以得到解
决。
