AD14 PCB板子形状切割

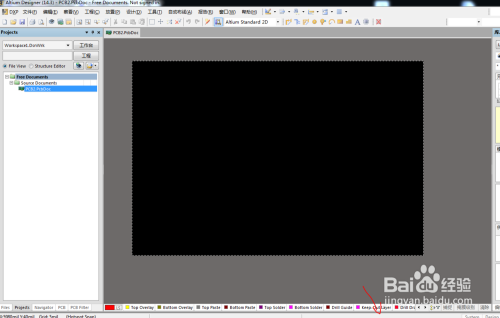

在做PCB元器件布局之后，底面有一层黑色背景板，那要如何修改板子的大小呢？

工具/原料

• AD14


  方法/步骤

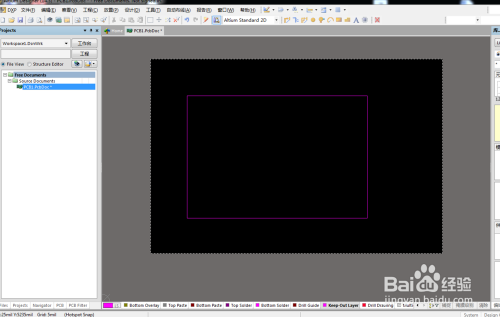

1. 点击Keep-out layer,跳到Keep-out layer层

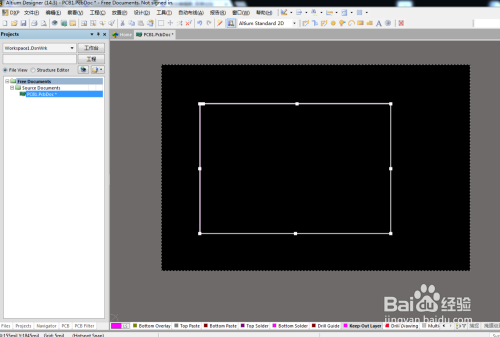

2. 点击菜单栏的放置->走线，布线，布置闭合的形状

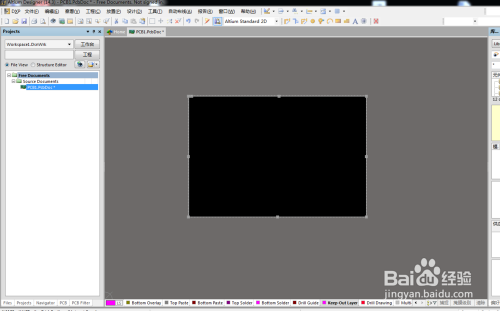

3. 点击鼠标左键选中刚刚布的闭合图形

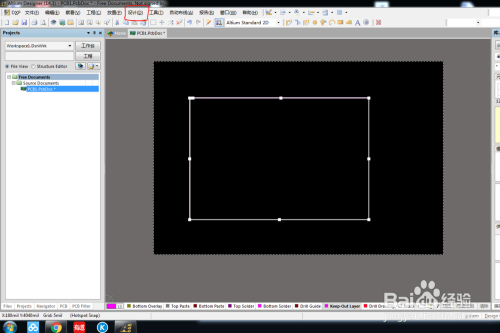

4. 点击设计->板子形状->按照选择对象定义

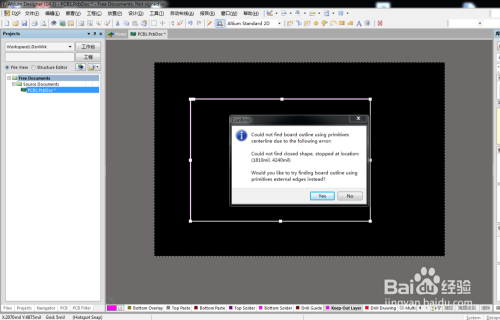

5. 点击YES

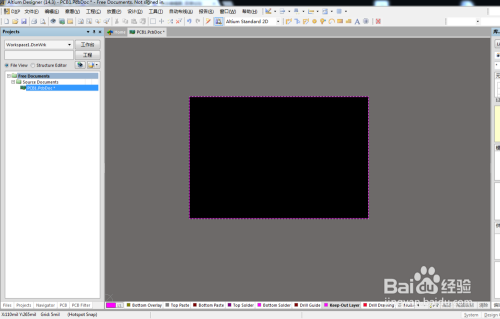

6. 点击右下角的清除按钮


7. 7

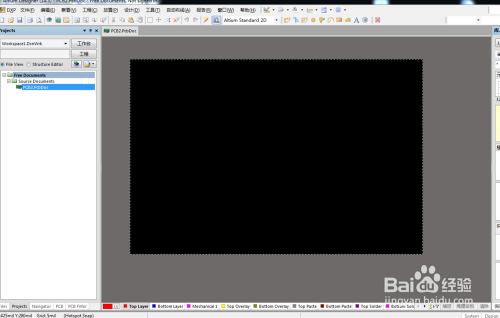

   完成PCB切割
