栅格系统

grid.guide 在线栅格工具，快速生成栅格使用

什么是栅格系统
栅格系统 英文为 Grid Systems，也有翻译为 网格系统。
定义：运用固定的格子，遵循一定的规则，进行页面的布局设计，使布局规范简洁有规则。
栅格：

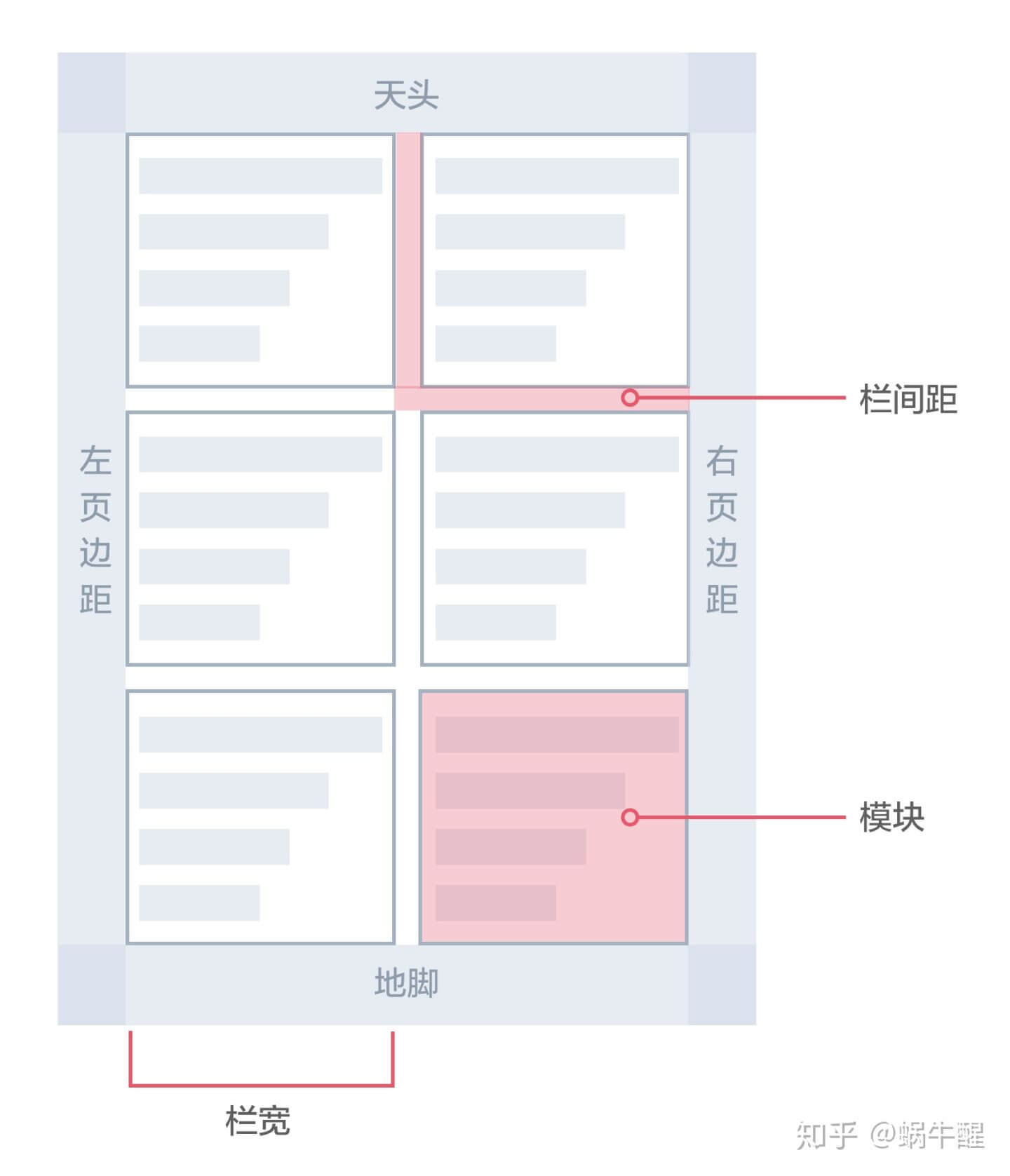

栅格最早起源于平面设计。1692年法国为提高印刷水平，以方格为设计基础，将一个印刷版面分成上千个小格，这就是最早的栅格雏形。再后来，慢慢演变成运用固定的格子设计版面的平面设计风格。（参考图1）

网页栅格：
包括网页端和移动端，是以规则的网格阵列来指导规范界面中的版面布局以及信息分布。
为什么要使用栅格
通过栅格的使用，可以用逻辑解释商业设计的细节问题。
设计内容都应该有所依据，当其他人质疑时，可以系统有底气的解释设计内容。设计师可以利用栅格让画面更有调性，让内容更具可读性；可以快速校准元素的位置，让画面更平衡；可以模块化地管理元素，让版面更有层次感。

栅格基础七要素：

1、最小单位
2、总宽度
3、列数
4、大列宽
5、水槽
6、列宽
7、安全边距

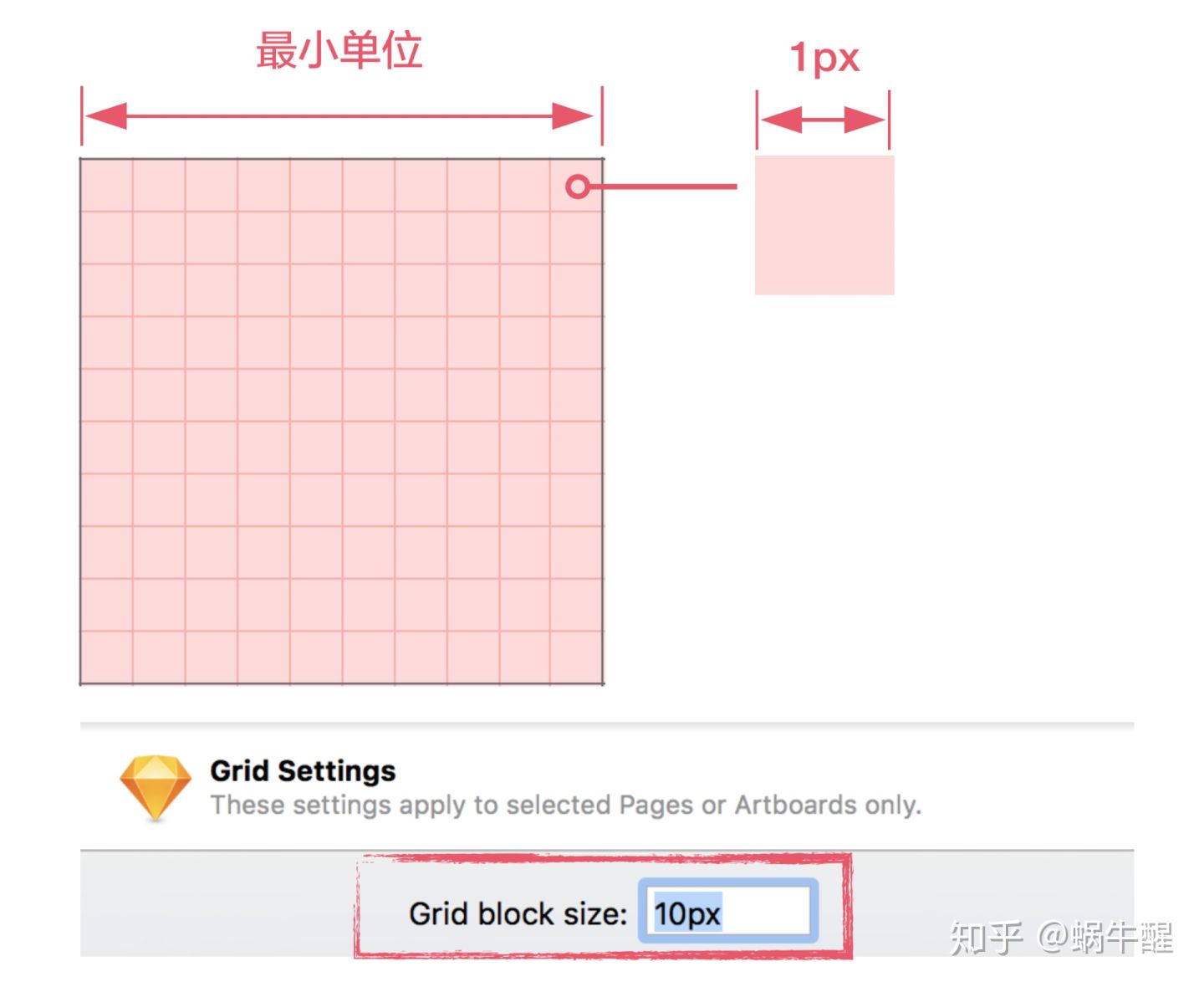

1、最小单位：

需要先定好界面的单位基础，后续内容元素和布局规则都是基于它整数倍递增。

网页端 最小单位：10（参考图2）
移动端 最小单位：3、4、5

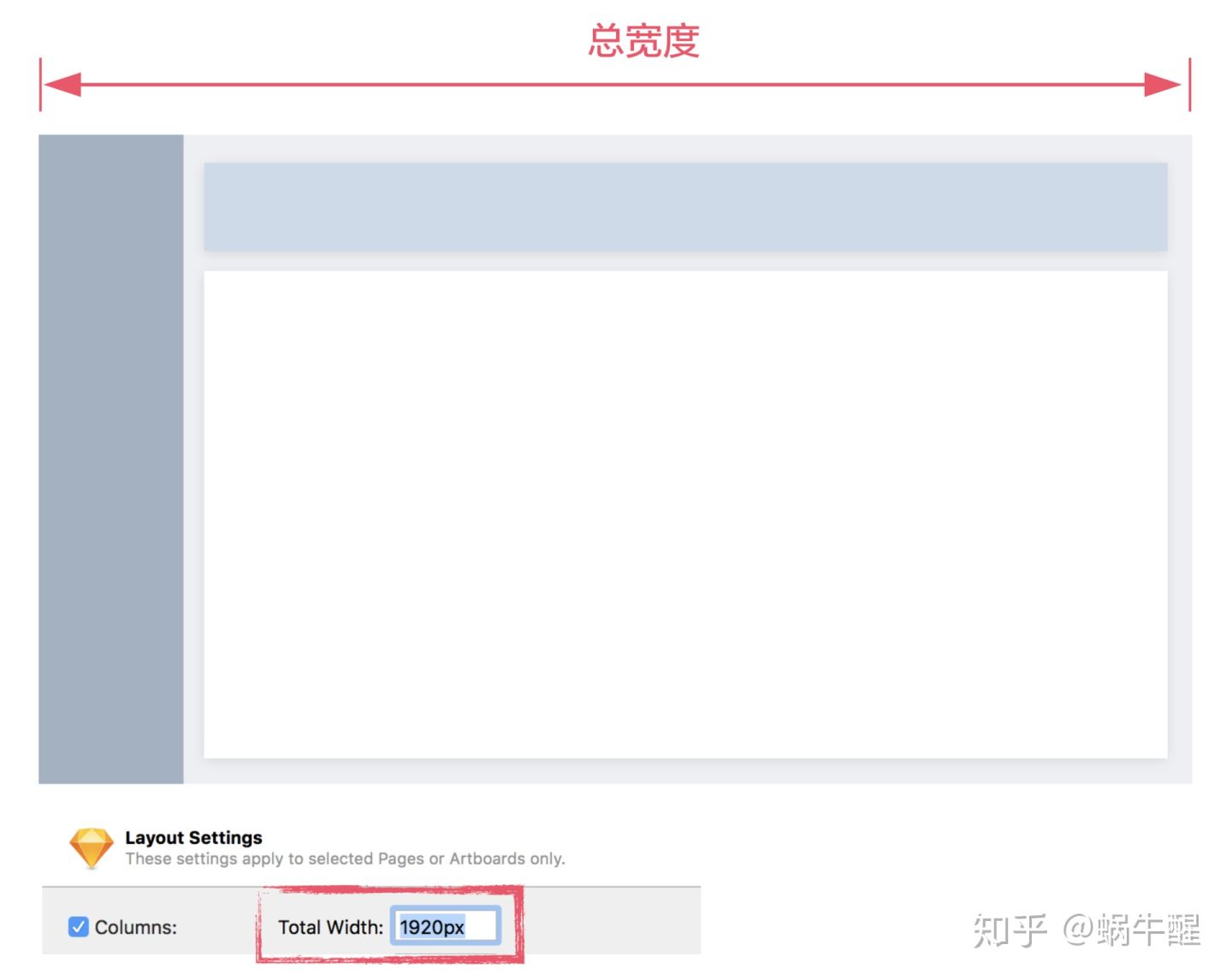

2、总宽度/W：

总宽度：对整体布局进行规范，且还可以保证设计尺寸的统一性。

界面设计要有具体尺寸，由于内容多少不确定，所以高度没有办法定死，但内容区的宽度是可以定的。（参考图3）

3、列数/N：

列数是界面总宽度设定好后，纵向等分成几列。

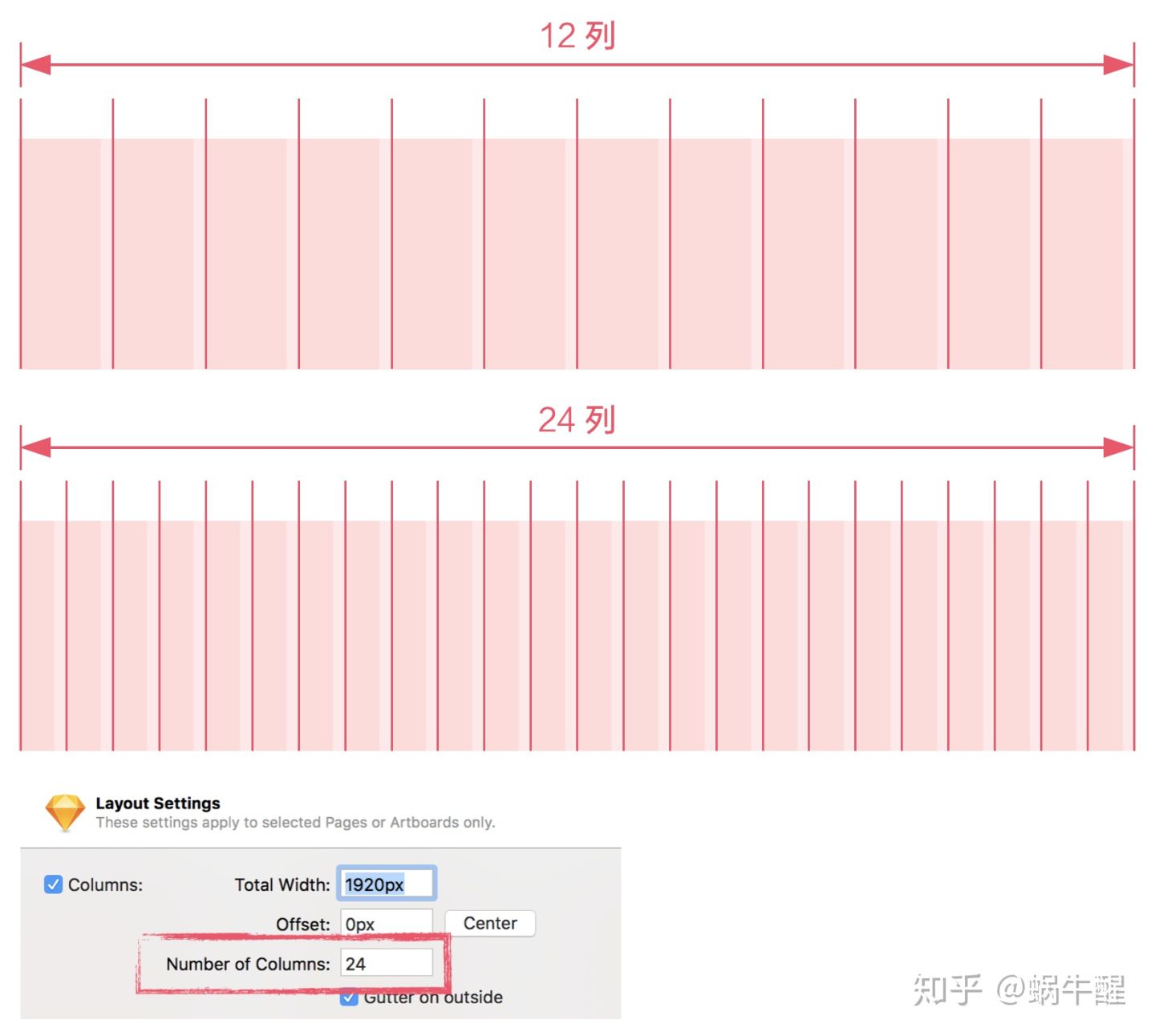

网页端：12列、24列（常用等分列数，当然不是固定的，需要根据自己的内容设定列数，参考图4）
移动端：6列（常用等分列数）

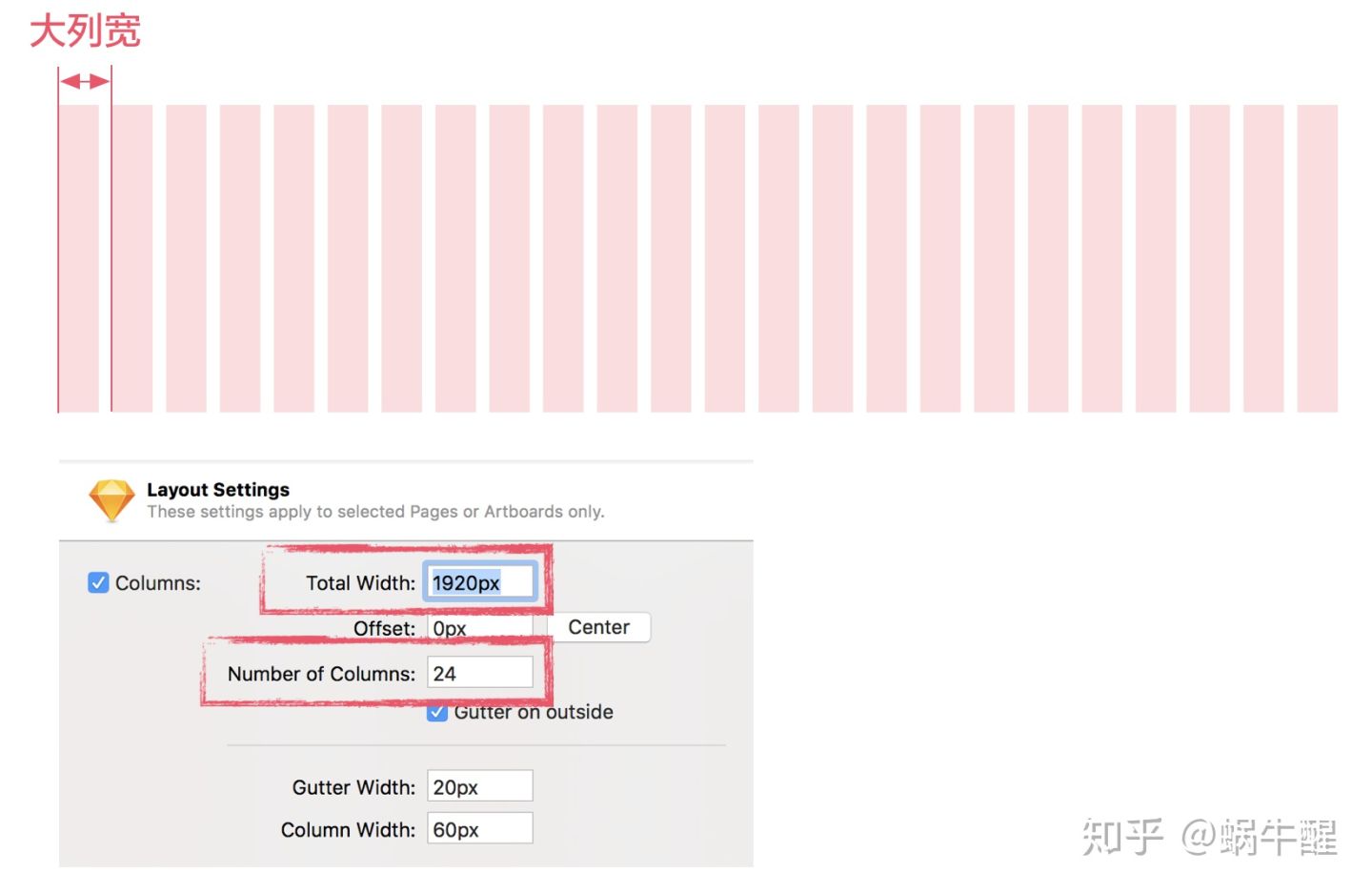

4、大列宽/L：L=W/N。大列宽包含：列宽和水槽

把界面总宽度等分成几列，每一列的宽度即为大列宽。

大列宽包含：列宽和水槽

5、水槽/G

相邻两个列宽之间的间隔是水槽。

水槽宽度越大，页面留白和呼吸感会更好，反之则更紧凑。水槽可以将内容更规范的区分开来。

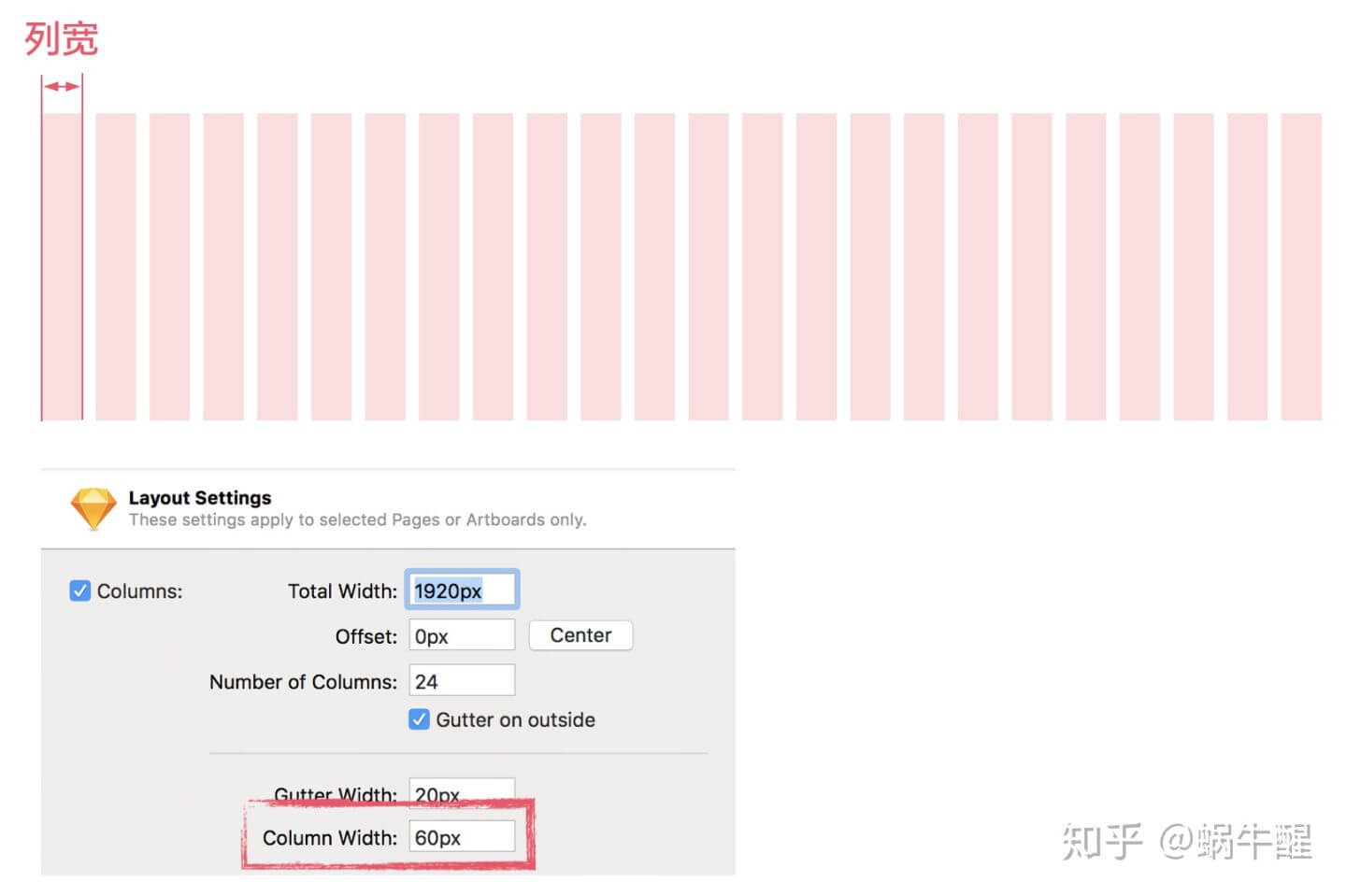

6、列宽/ C

把界面总宽度等分成列，相邻两列之间的间隔（水槽）减去后就是列宽。（参考图7）

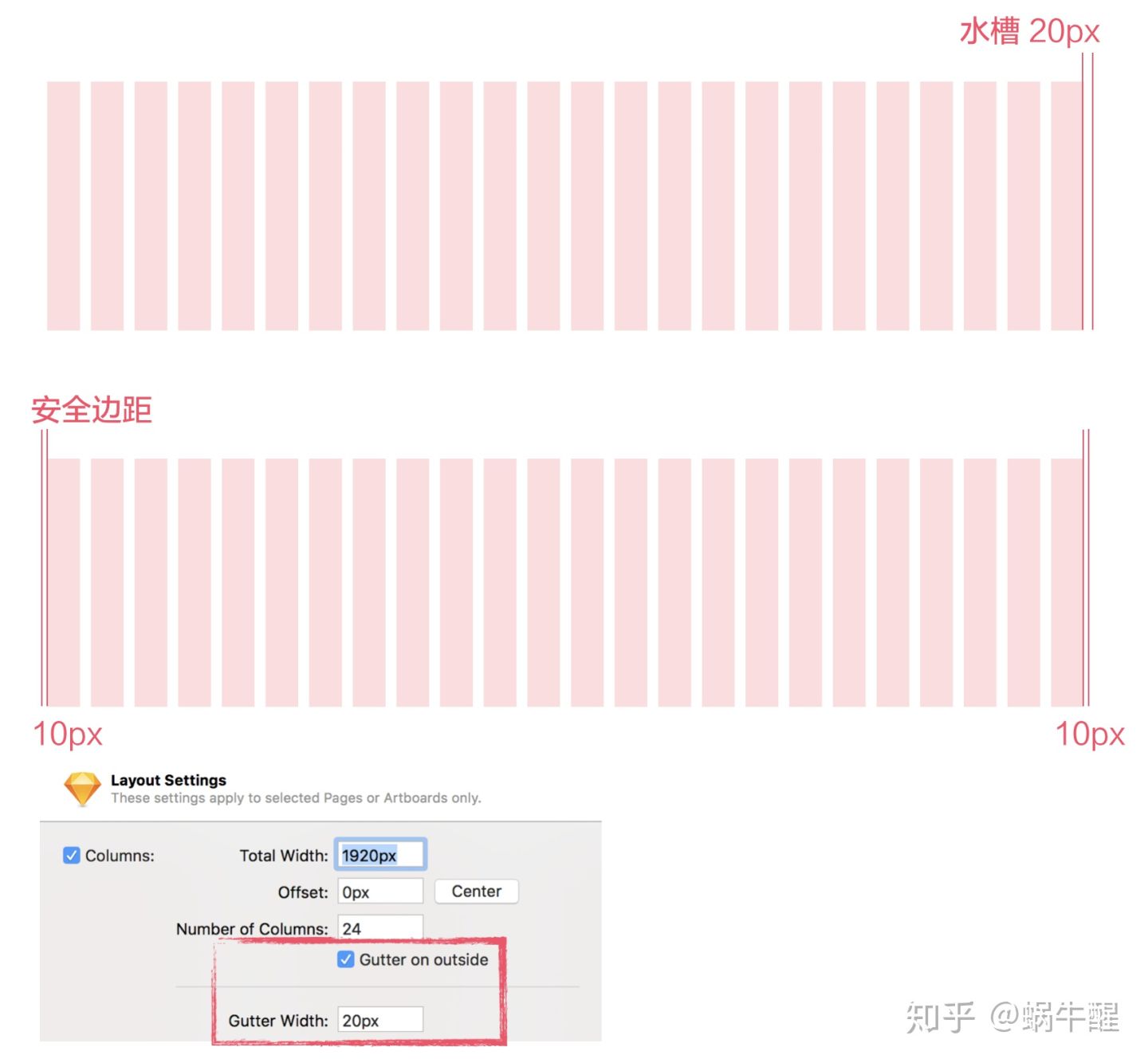

7、安全边距/ M：M = G / 2

界面左右保证可读性和美观度的合适的空隙就是安全边距。

Sketch里设置水槽后，安全边距是水槽的0.5倍。
计算公式：M = G / 2（参考图8）

安全边距

除了使用水槽的0.5倍，还可以使用0、0.5、1.0、1.5、2.0等水槽的倍数。

举例：水槽是20，使用0.5倍，安全边距为10；水槽是20，使用2.0倍，安全边距为40。

注意：
栅格是辅助页面布局的，所以需要根据实际内容灵活的使用栅格，而不要被栅格所束缚。

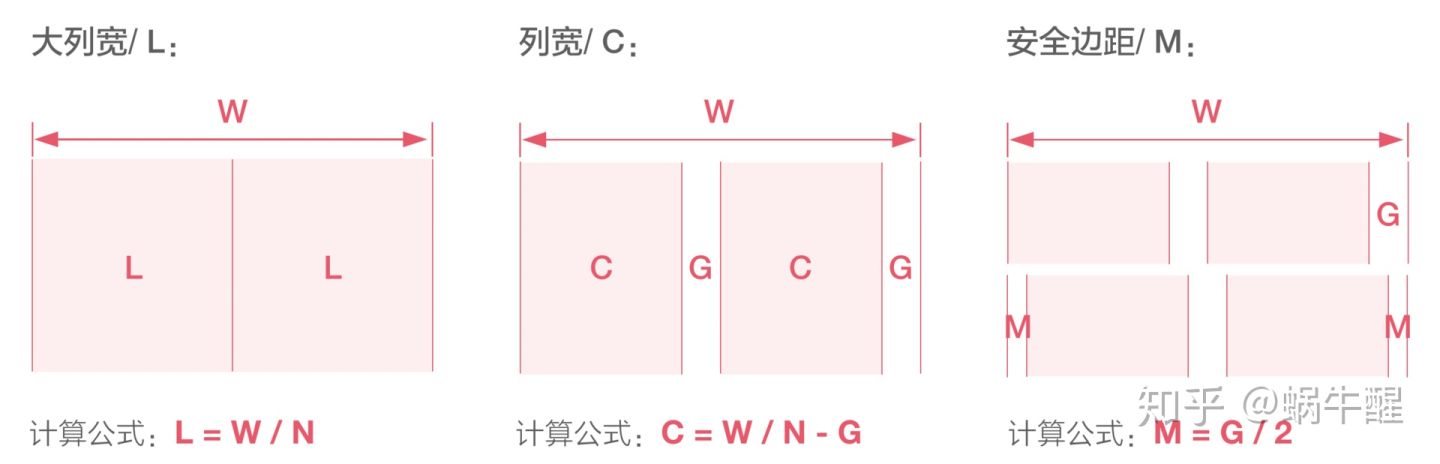

各种公式汇总：

N 是自定义设置的列数

总结：
在Sketch里设置栅格，定义好3个数值即可，总宽度、列数、水槽，这三个内容定义好数值后，其他内容就会自动计算，一个栅格就生成了。

主流网站如何使用栅格系统

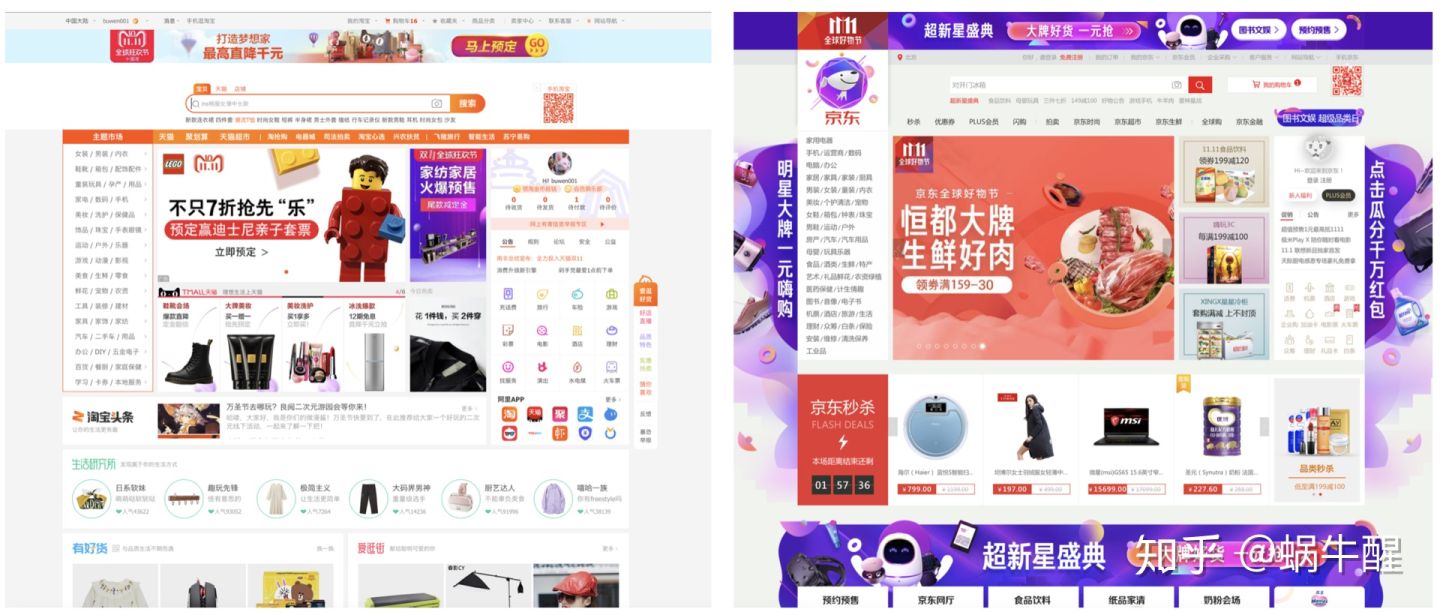

电商网站：
一起看一下两个主流电商如何使用栅格布局页面，进一步加深对栅格系统使用的了解。

淘宝布局：

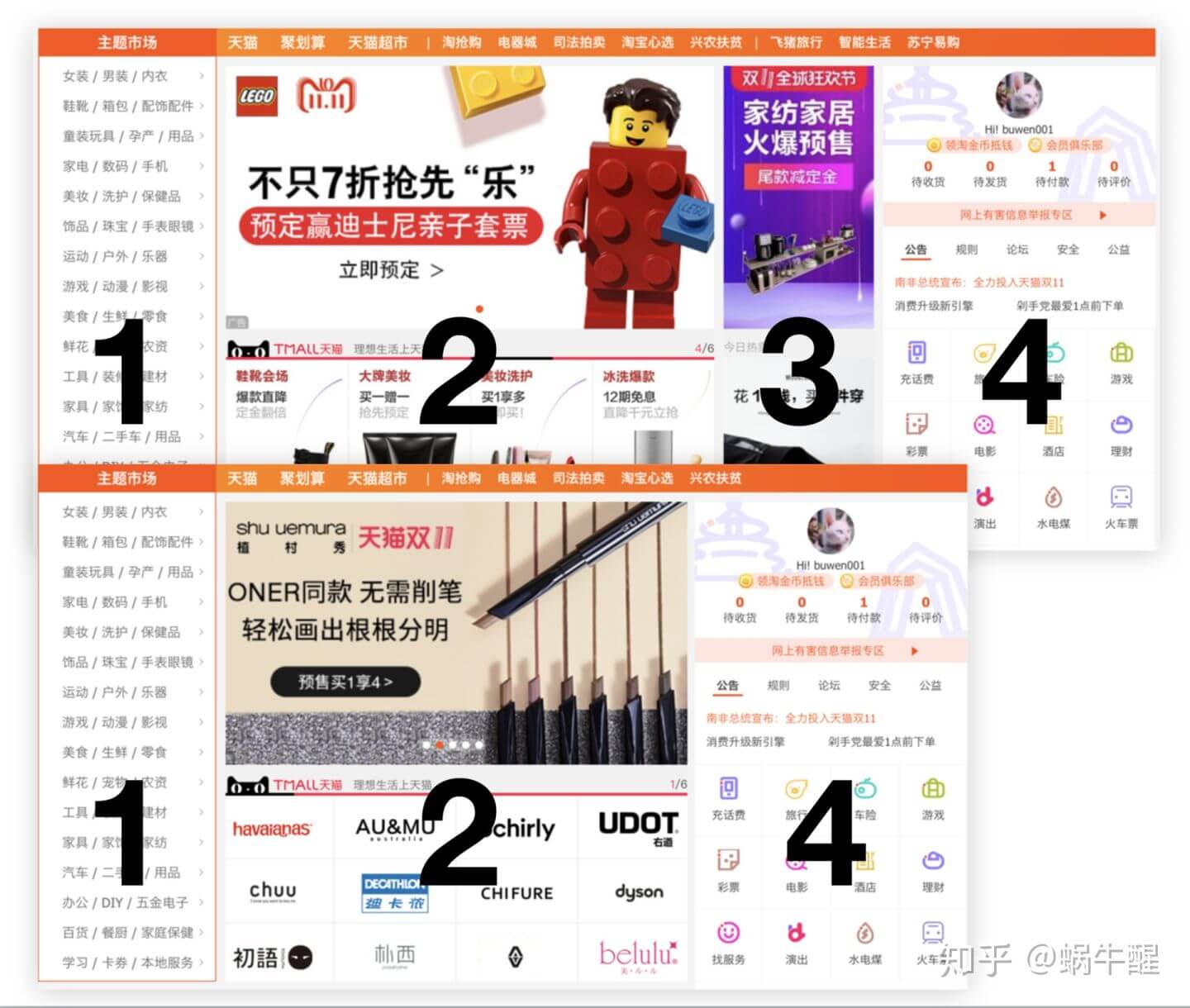

下图包含：（1）完整内容展示布局、(2)浏览器缩小时内容展示布局。
淘宝布局分为4列内容：1、2、3、4，在情况（2）下，内容3被隐藏。

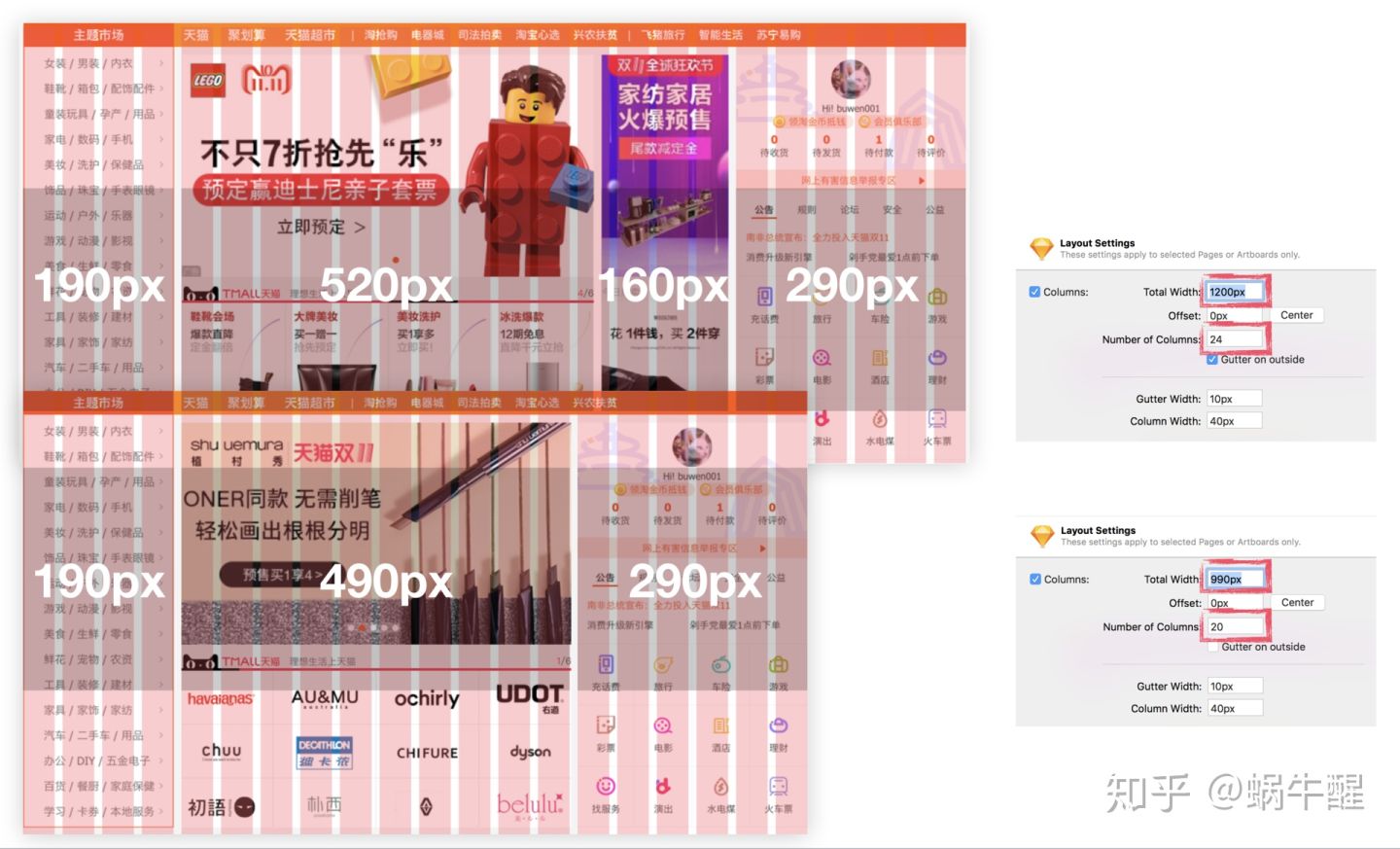

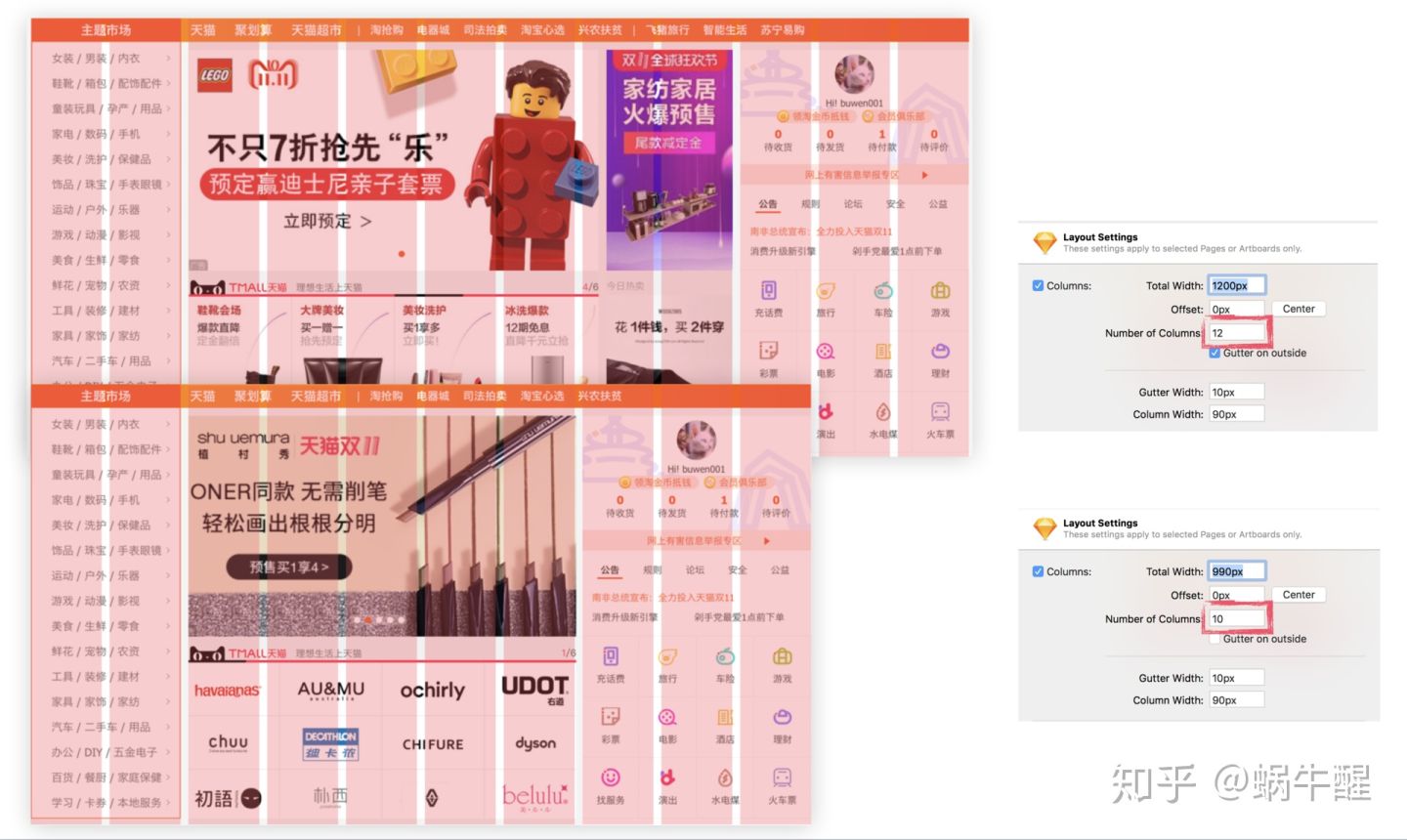

栅格布局：
（1）完整内容展示布局：网页总宽度为1200，列数为24，水槽为10；
（2）浏览器缩小时内容展示布局：总宽度为990，列数为20，水槽为10。
在（2）栅格布局里，隐藏4列，内容2宽度变窄占10列，其他内容不变。

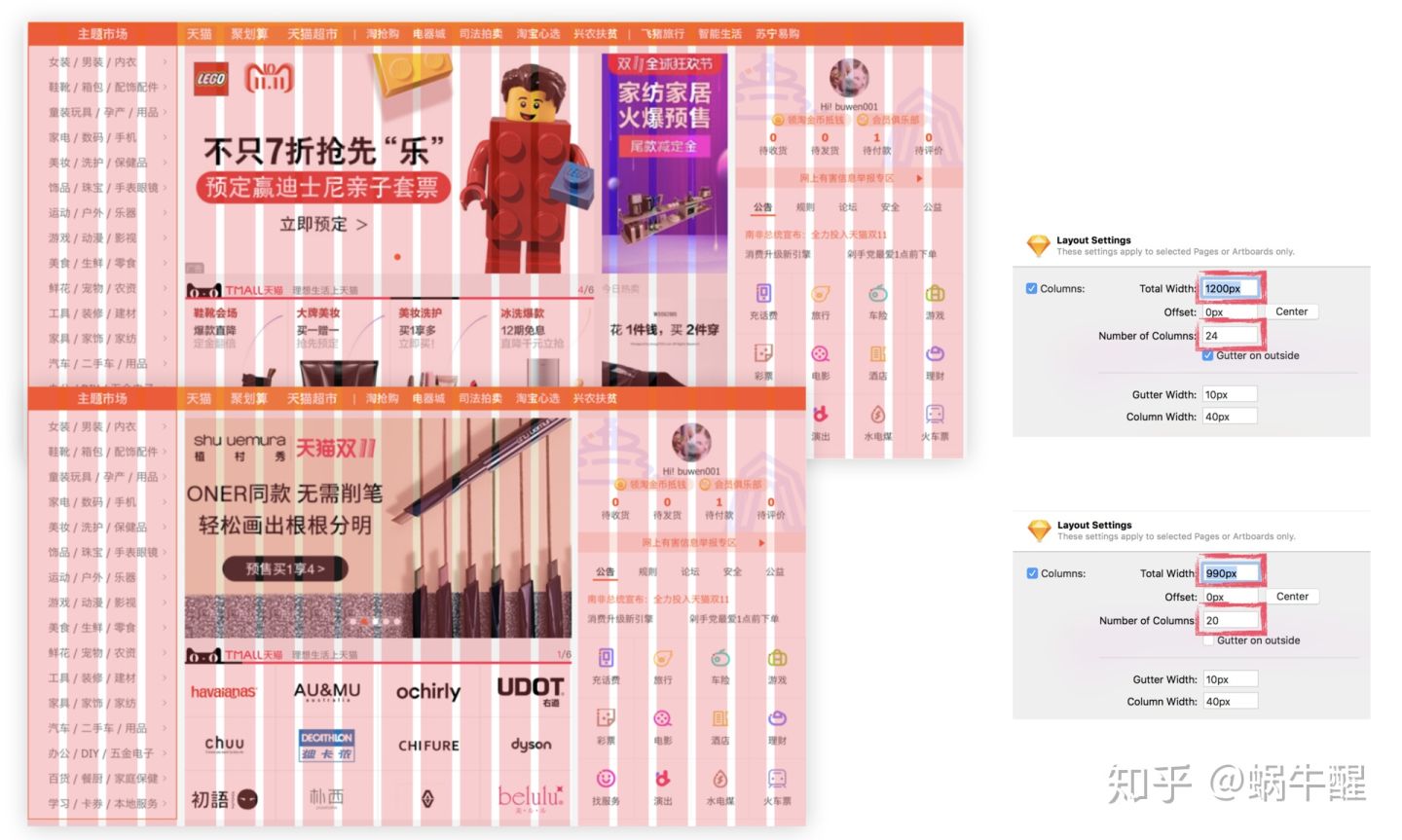

栅格布局设定后，可以很方便计算出每个模块内容的宽度

栅格的列数，根据具体内容设定。内容模块较多，建议等分列数多一些，容易布局；如果内容模块较少，等分列数也可以少一些，就像淘宝可以等分成24列，也可以等分成12列。

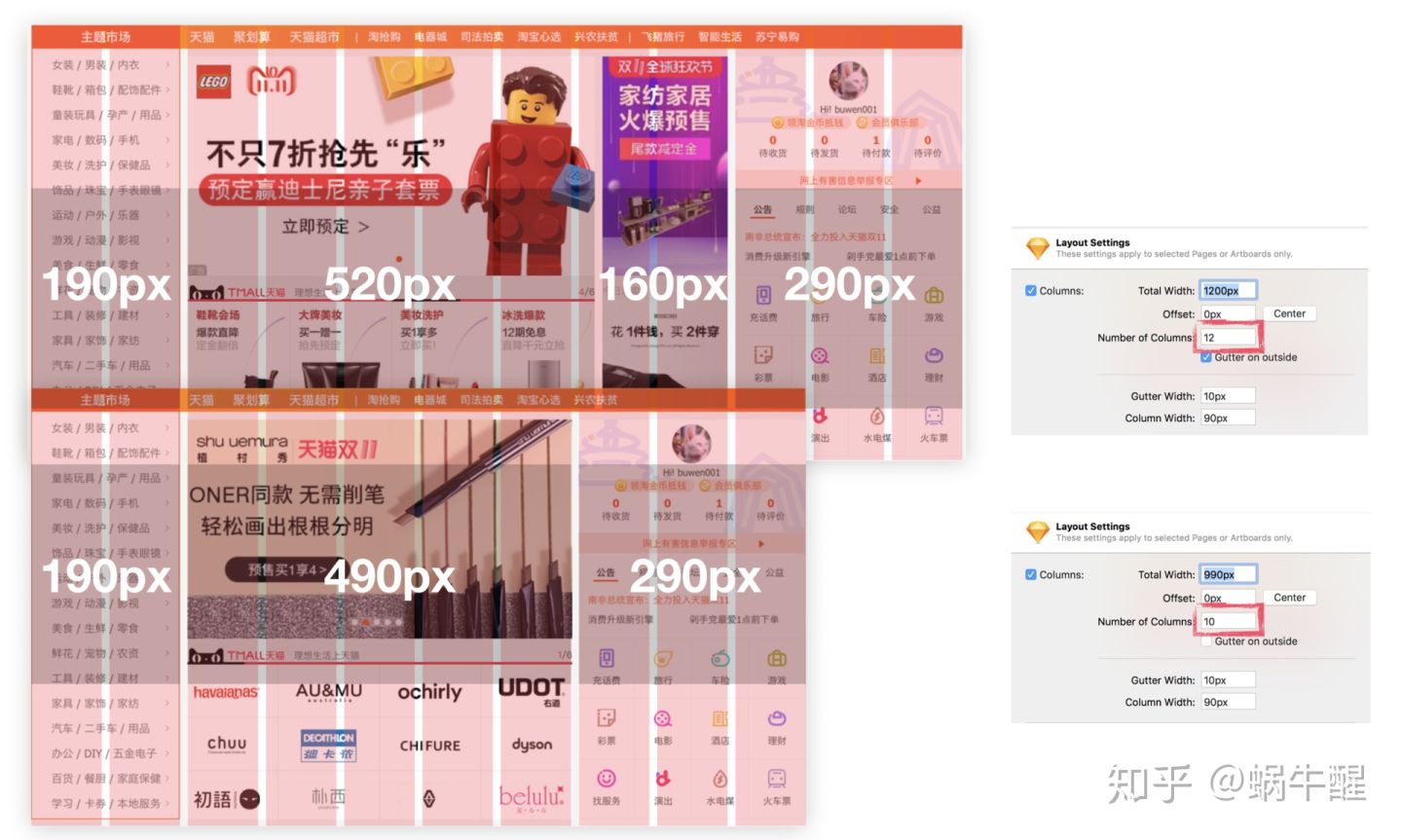

栅格布局设定为12列，每个模块内容的宽度和上面等分成24列的宽一样

京东布局：

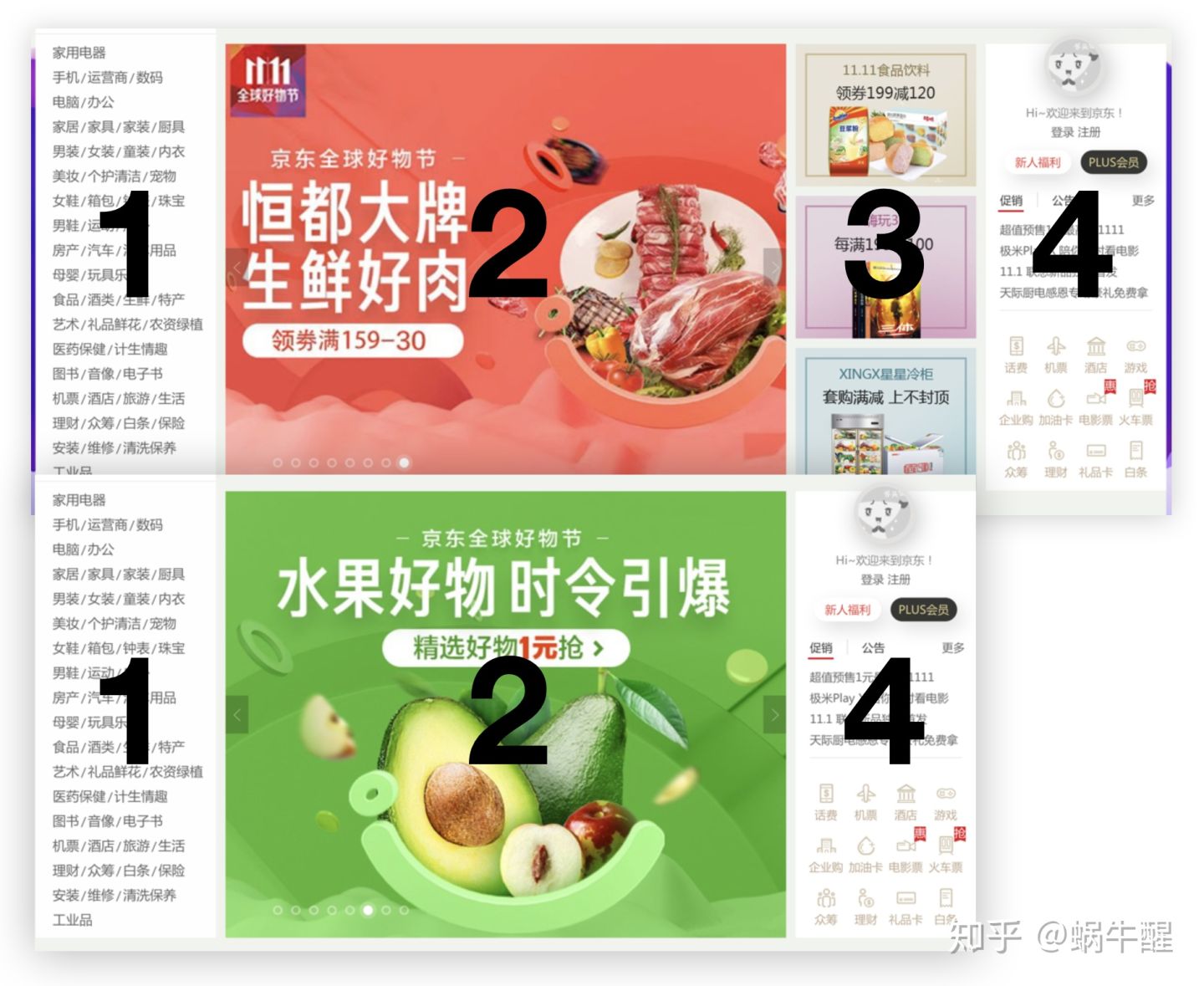

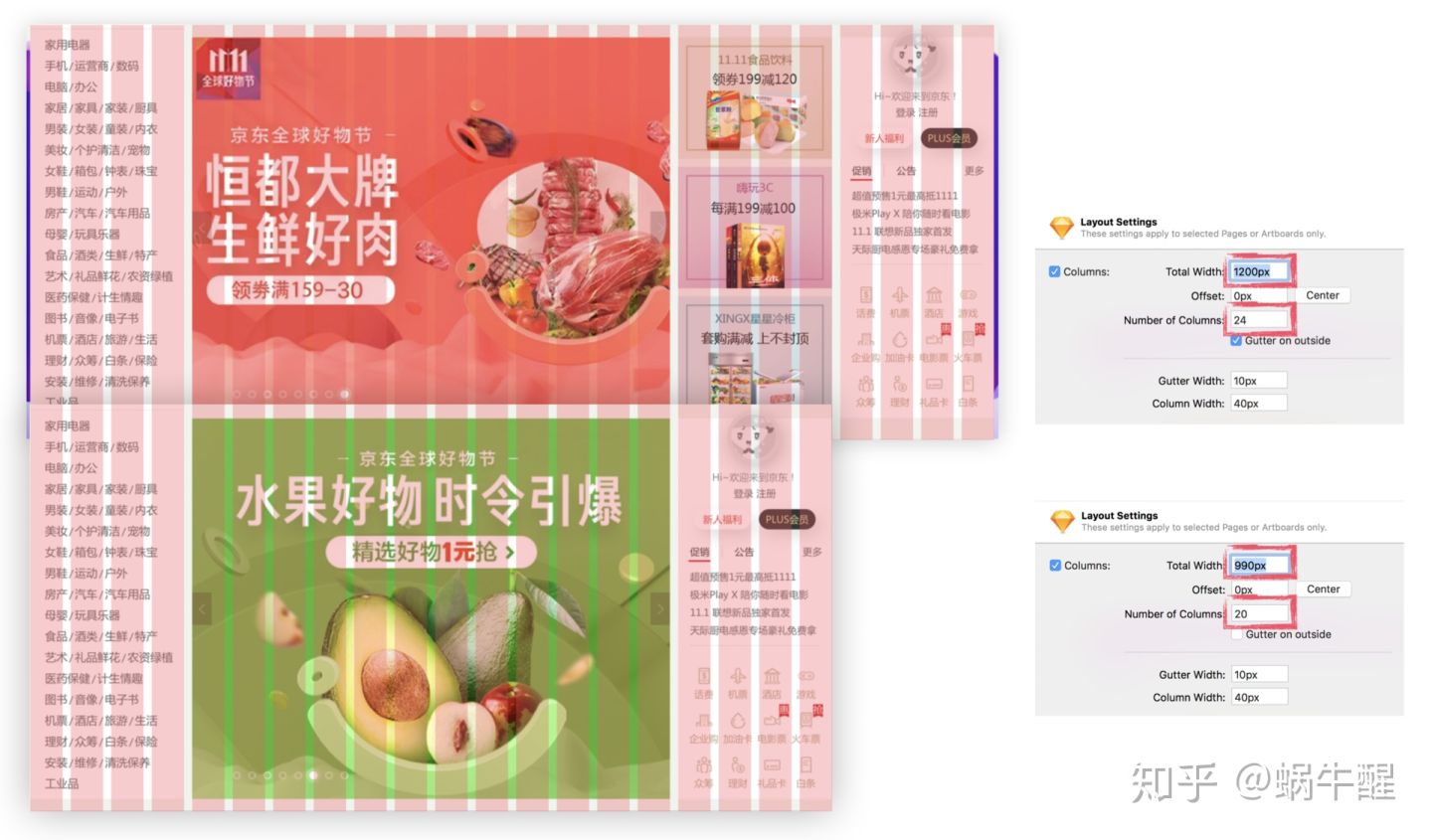

下图包含：（1）完整内容展示布局、(2)浏览器缩小时内容展示布局。
京东布局和淘宝布局一样分为4列内容：1、2、3、4，在情况（2）下，内容3被隐藏。

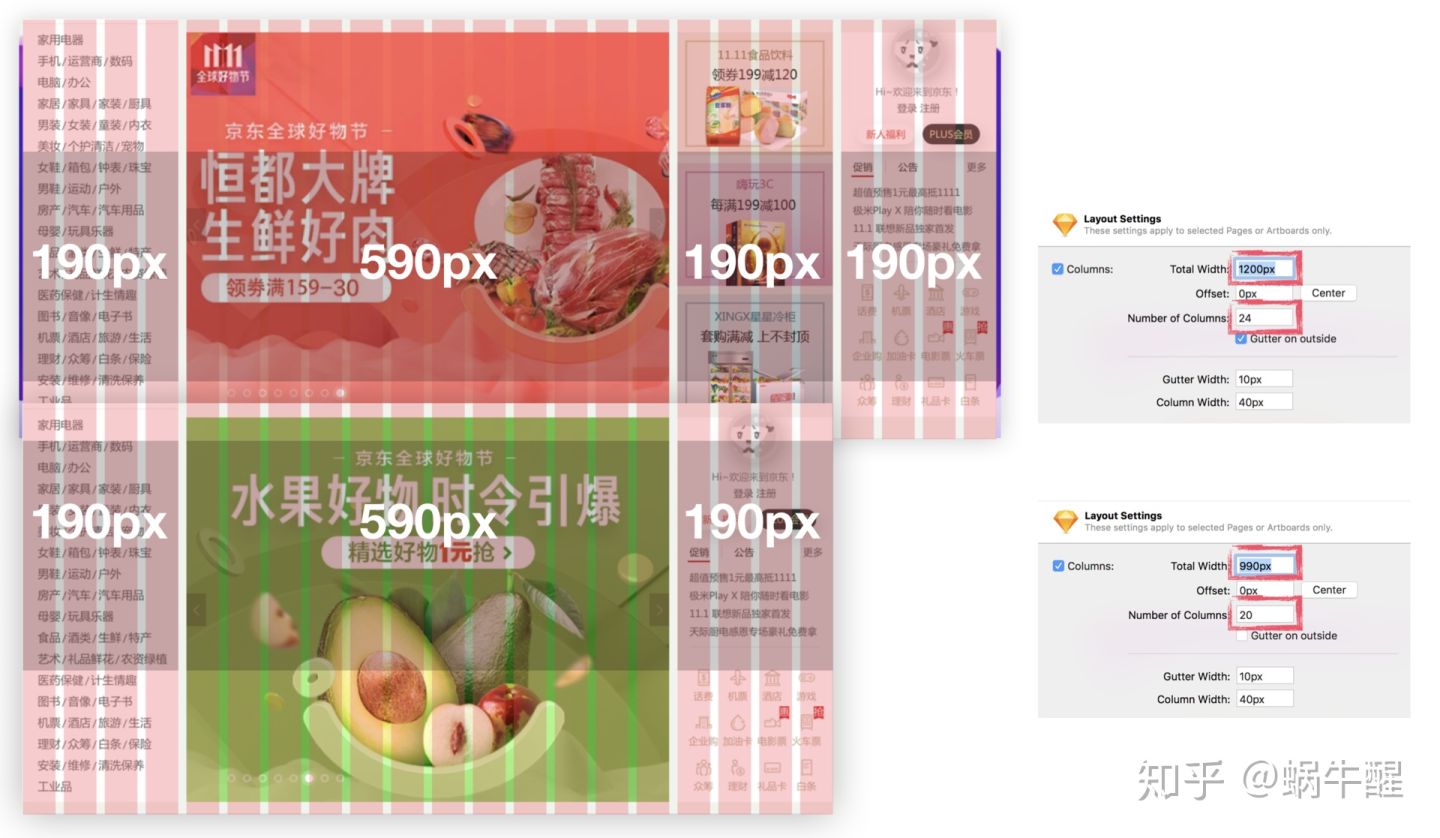

栅格布局：
（1）完整内容展示布局：网页总宽度为1200，列数为24，水槽为10；
（2）浏览器缩小时内容展示布局：总宽度为990，列数为20，水槽为10。
在（2）栅格布局里，隐藏4列，其他内容不变。

再来强调一下：栅格的列数，根据具体内容设定。京东网页等分成24列，也可以等分成12列。

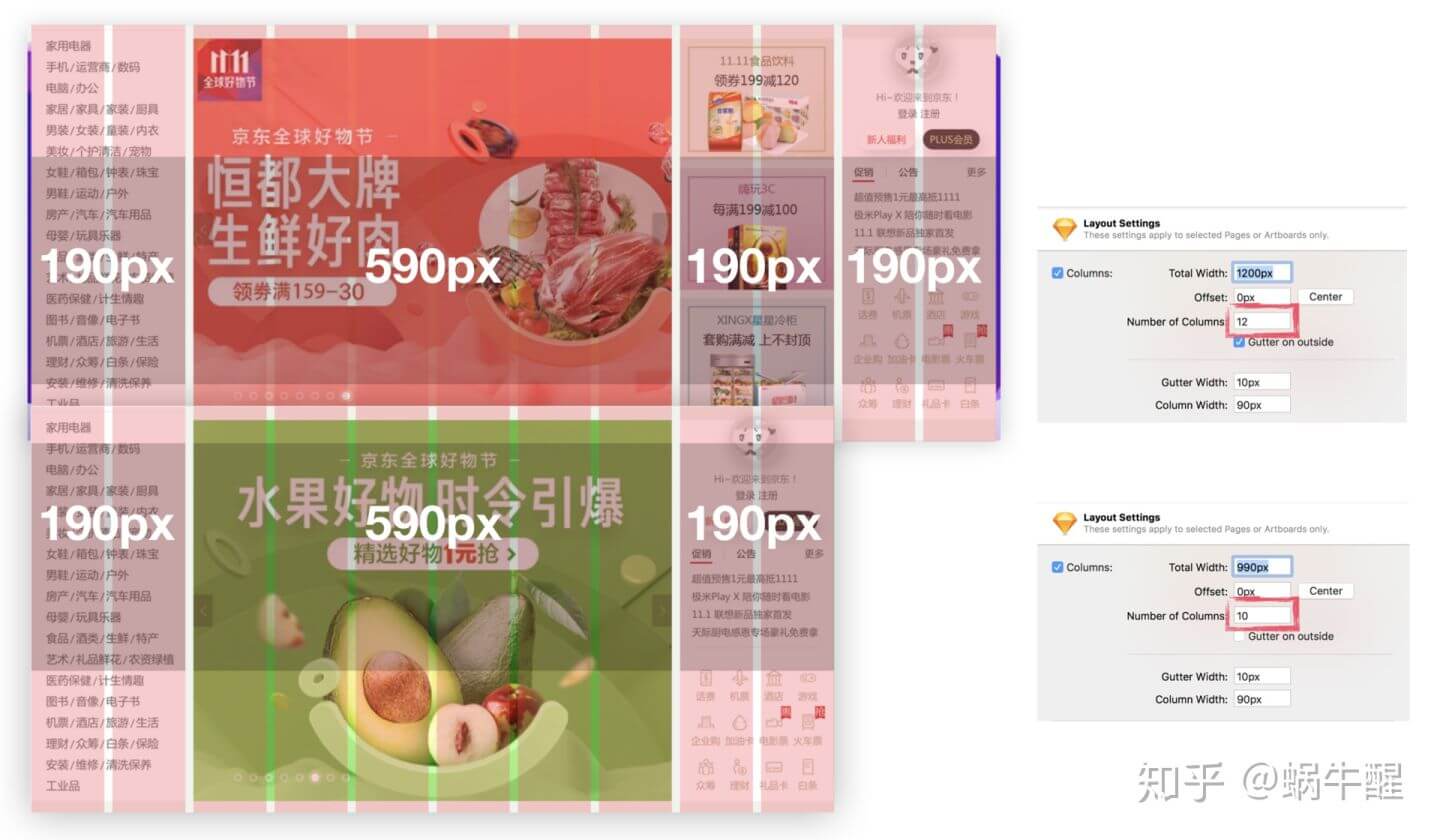

栅格布局设定为12列，每个模块内容的宽度和上面等分成24列的宽一样

如何用栅格系统布局页面

第一步：确定页面宽度，比如1920、1800、1600、1366、1280等等。

第二步：分析内容等分的复杂度，如果内容简单只需要3、4等分，12列的栅格系统即可。如果有较多不等分的可能，还是建议采用24列的栅格系统，可灵活设置。

第三步：根据内容布局页面，确定模块之间是否有“间隔”，间隔尺寸是多少，6px、8px、10px、12px、20px选一个方便计算、方便记忆和整除的数值即可。就像过去，开发人员发现960px是最适合作为网格布局的宽度，因为960可以整除3，4，5，6，8，10，12，15，是不是突然发现设计其实是一道数学题。）

网页举例

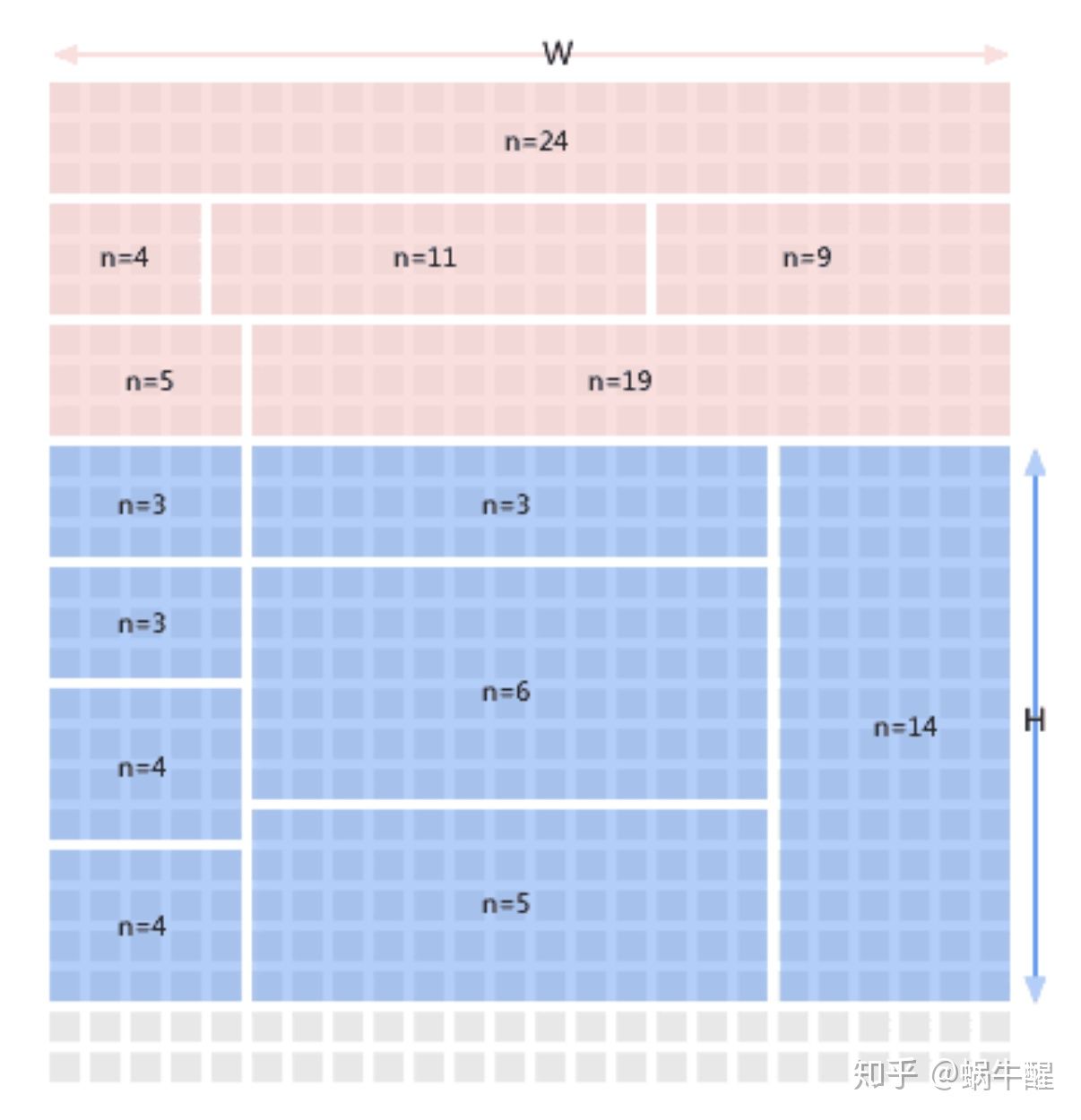

根据具体内容，使用方格布局整个页面。

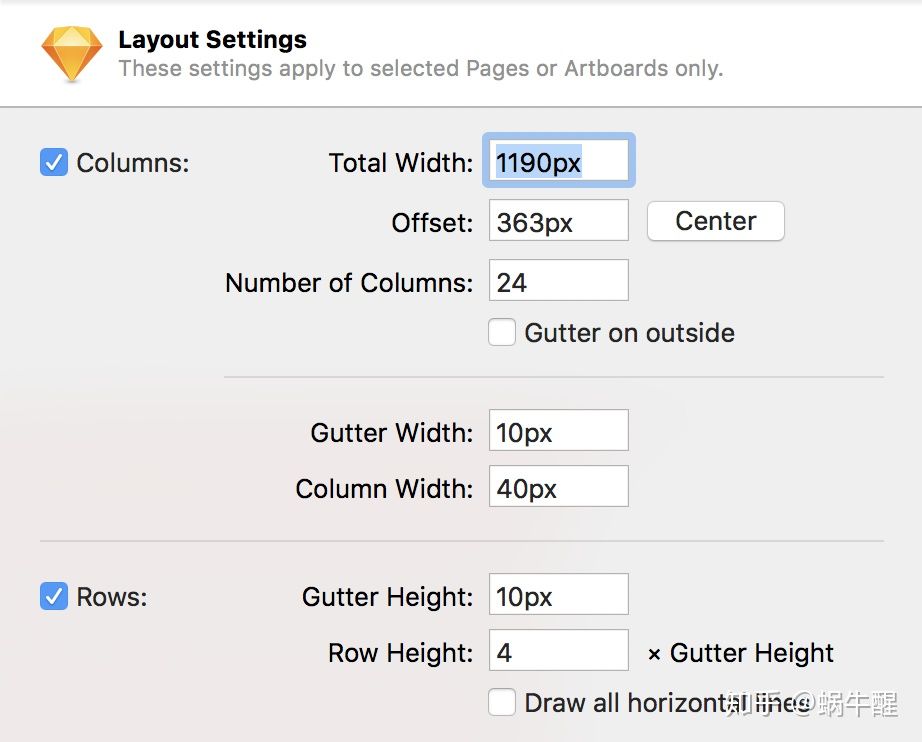

Sketch栅格设置，这里的总宽度1190是内容设计的实际宽度，设计页面宽度是1920，因为有些内容展示选用居中布局方式，两边留白。

（图22）

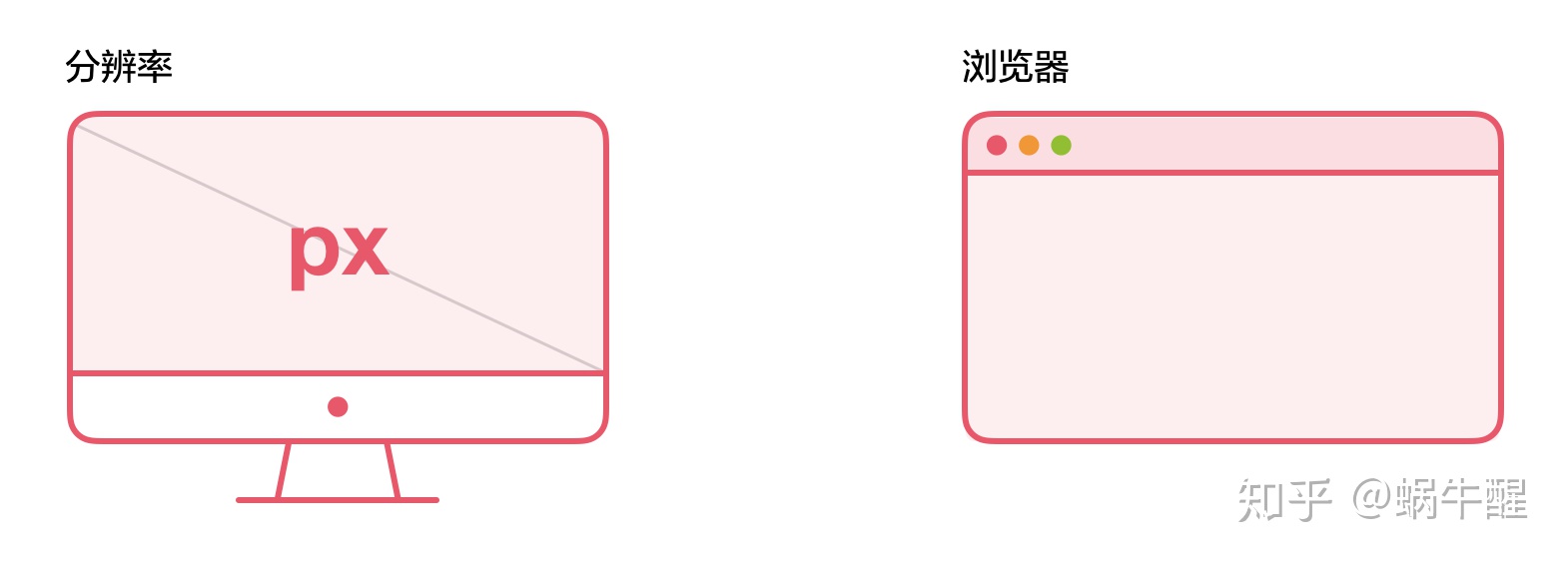

影响网页设计的两大因素

分辨率和浏览器

（图23）
分辨率
什么是分辨率？
比如1920*1080px，整个屏幕可以看成是由很多小方格子组成，一个像素就是一个小格子，横向有1920个小格子，竖向有1080个小格子。
电脑屏幕是14寸还是15寸的，尺寸不变，电脑分辨率是可变的，在同一个屏幕上，分辨率越大画面就越精细，反之就越模糊。

当下比较流行的屏幕分辨率：1024768、1366768、1280800、12801024、1440900、1600900、1920*1080等。

注意：
关于分辨率，可以选用适合自己团队的分辨率尺寸，我们团队是梳理出所有产品的分辨率的使用情况，及团队产品设计的特点，选取2-3个作为后续统一使用的尺寸。

浏览器
设计网页时要考虑好浏览器，主流的浏览器有谷歌、Safari、火狐、IE、欧朋等。
因为不同浏览器工具栏高度不同，如果设计内容需要在小屏幕上展示，就要考虑到打开浏览器默认页面及全屏页面的高度展示情况，如果浏览器所占高度较多，那么内容展示区域就被压缩了，所以就要考虑将最重要的内容尽量放在上面。

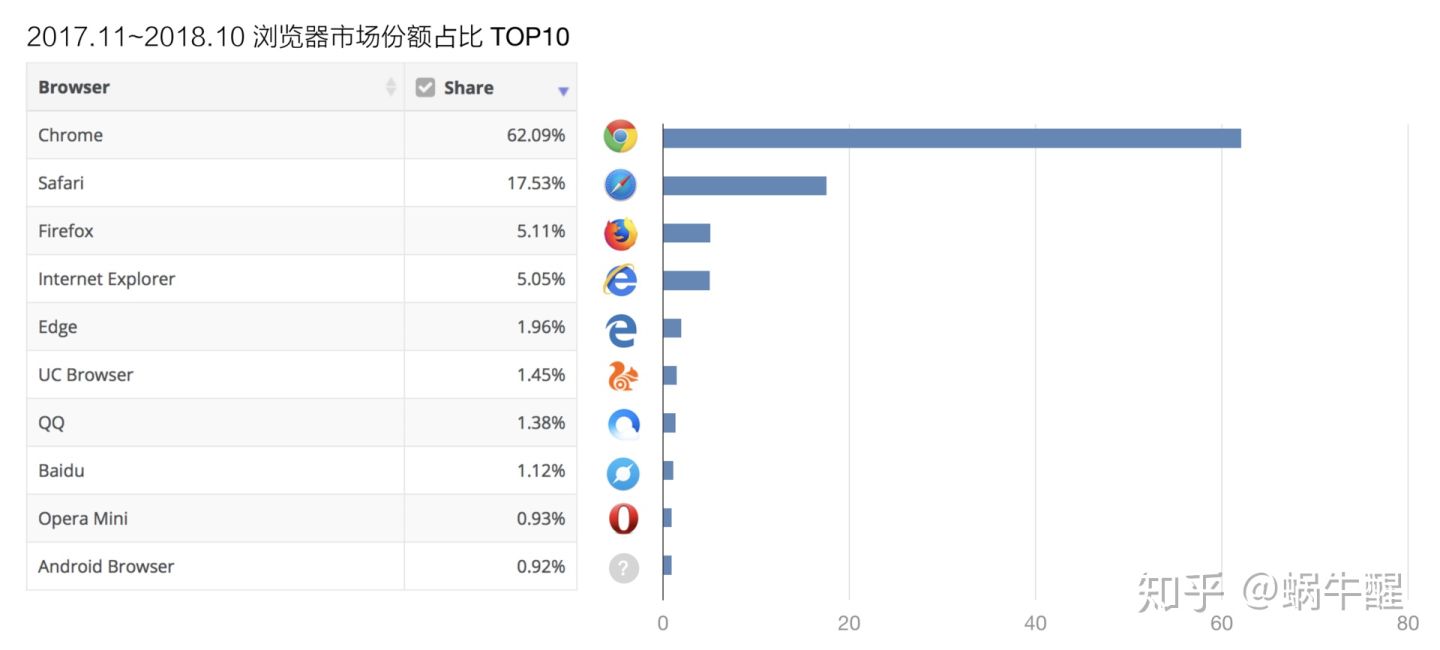

下面来看看最近一年浏览器市场份额占比情况。
