接口和设备

输入输出设备，并不只是一个设备。大部分的输入输出设备，都有两个组成部分。第一个是它的接口（Interface），第二个才是实际的 I/O 设备（Actual I/O Device）。硬件设备并不是直接接入到总线上和 CPU 通信的，而是通过接口，用接口连接到总线上，再通过总线和 CPU 通信。

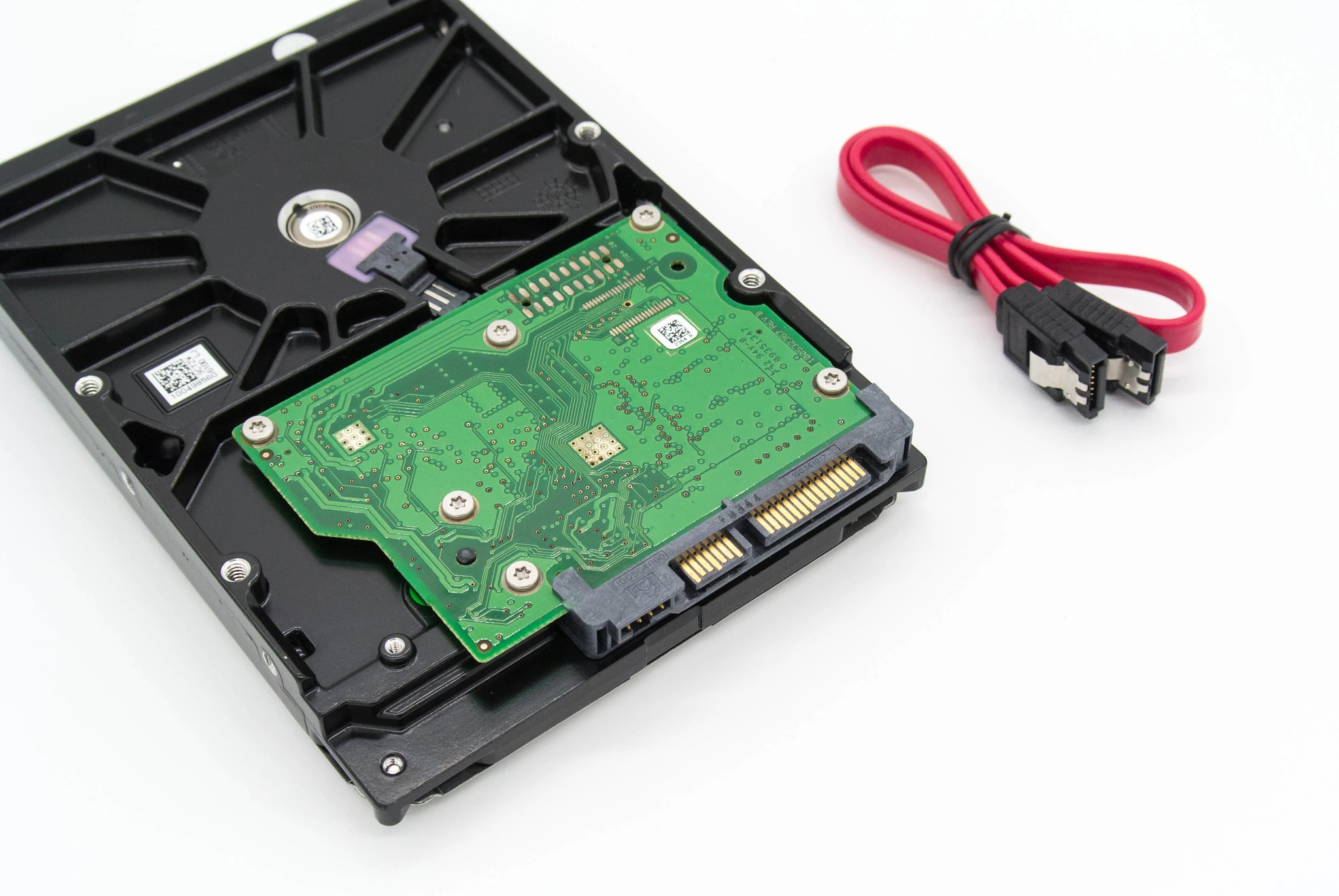

接口本身就是一块电路板。CPU 其实不是和实际的硬件设备打交道，而是和这个接口电路板打交道。我们平时说的，设备里面三类寄存器，即状态寄存器（Status Register）、 命令寄存器（Command Register）以及数据寄存器（Data Register），其实都在这个设备的接口电路上，而不在实际的设备上。

CPU 控制 I/O 设备

无论是内置在主板上的接口，还是集成在设备上的接口，除了三类寄存器之外，还有对应的控制电路。正是通过这个控制电路，CPU 才能通过向这个接口电路板传输信号，来控制实际的硬件。

数据寄存器（Data Register）：保存设备的输出或计算机的输入。

命令寄存器（Command Register）：计算机控制设备做出操作，要做的操作存储在此。

状态寄存器（Status Register）：设备完成操作之后，告诉计算机当前的状态。

扩展阅读：I/O 控制方式

信号与地址

CPU 和 I/O 设备的通信，一样是通过 CPU 支持的机器指令来执行的。

为了让已经足够复杂的 CPU 尽可能简单，计算机会把 I/O 设备的各个寄存器，以及 I/O 设备内部的内存地址，都映射到主内存地址空间里来。主内存的地址空间里，会给不同的 I/O 设备预留一段一段的内存地址。CPU 想要和这些 I/O 设备通信的时候，就往这些地址发送数据。这些地址信息，就是通过址线来发送的，对应的数据信息，自然就是通过数据线来发送的了。

I/O 设备就会监控地址线，并且在 CPU 往自己地址发送数据的时候，把对应的数据线里面传输过来的数据，接入到对应的设备里面的寄存器和内存里面来。CPU 无论是向 I/O 设备发送命令、查询状态还是传输数据，都可以通过这样的方式。这种方式叫作内存映射IO（Memory-Mapped I/O，简称 MMIO）。
除此之外还有端口映射 I/O（Port-Mapped I/O，简称 PMIO）或者也可以叫独立输入输出（Isolated I/O）。

无论是 PMIO 还是 MMIO，CPU 都会传送一条二进制的数据，给到 I/O 设备的对应地址。设备自己本身的接口电路，再去解码这个数据。解码之后的数据，就会变成设备支持的一条指令，再去通过控制电路去操作实际的硬件设备。对于 CPU 来说，它并不需要关心设备本身能够支持哪些操作。它要做的，只是在总线上传输一条条数据。

小结

在计算机系统里面，CPU 和 I/O 设备之间的通信，大致为如下过程。

首先，在 I/O 设备这一侧，我们把 I/O 设备拆分成，能和 CPU 通信的接口电路，以及实际的 I/O 设备本身。接口电路里面有对应的状态寄存器、命令寄存器、数据寄存器、数据缓冲区和设备内存等等。接口电路通过总线和 CPU 通信，接收来自 CPU 的指令和数据。而接口电路中的控制电路，再解码接收到的指令，实际去操作对应的硬件设备。

而在 CPU 这一侧，对 CPU 来说，它看到的并不是一个个特定的设备，而是一个个内存地址或者端口地址。CPU 只是向这些地址传输数据或者读取数据。所需要的指令和操作内存地址的指令其实没有什么本质差别。通过软件层面对于传输的命令数据的定义，而不是提供特殊的新的指令，来实际操作对应的 I/O 硬件。
