SSD 的读写原理

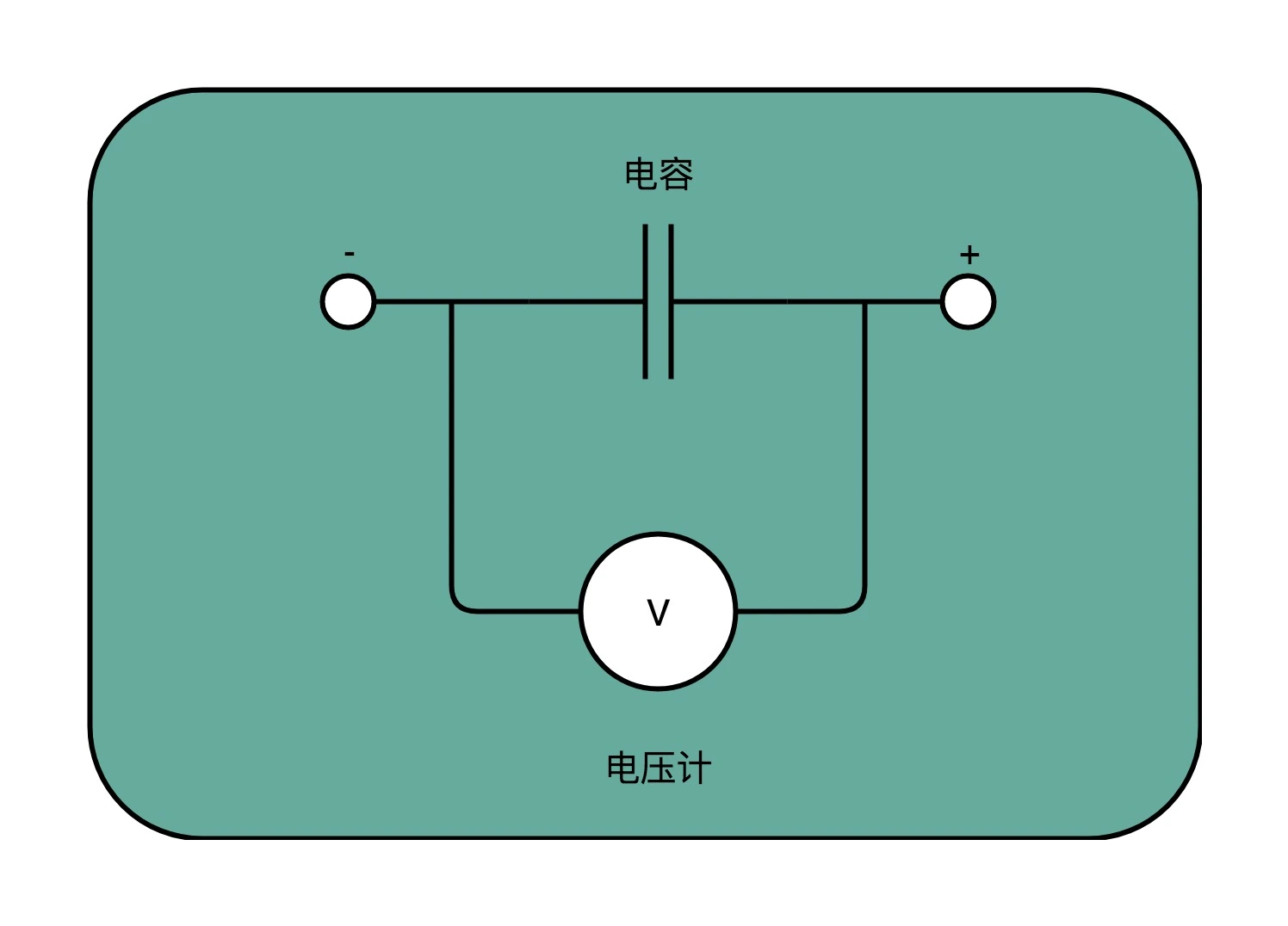

要想知道为什么 SSD 的耐用性不太好，我们先要理解 SSD 硬盘的存储和读写原理。我们之前说过，CPU Cache 用的 SRAM 是用一个电容来存放一个比特的数据。对于 SSD 硬盘，我们也可以先简单地认为，它是由一个电容加上一个电压计组合在一起，记录了一个或者多个比特。

SLC、MLC、TLC 和 QLC

能够记录一个比特很容易理解。给电容里面充上电有电压的时候就是 1，给电容放电里面没有电就是 0。采用这样方式存储数据的 SSD 硬盘，我们一般称之为使用了 SLC 的颗粒，全称是 Single-Level Cell，也就是一个存储单元中只有一位数据。
但是，这样的方式会遇到和 CPU Cache 类似的问题，那就是，同样的面积下，能够存放下的元器件是有限的。如果只用 SLC，我们就会遇到，存储容量上不去，并且价格下不来的问题。于是硬件工程师们就陆续发明了 MLC（Multi-Level Cell）、TLC（Triple-Level Cell）以及 QLC（Quad-Level Cell），也就是能在一个电容里面存下 2 个、3 个乃至 4 个比特。

P/E 擦写问题

首先，自然和其他的 I/O 设备一样，它有对应的接口和控制电路。现在的 SSD 硬盘用的是 SATA 或者 PCI Express 接口。在控制电路里，有一个很重要的模块，叫作 FTL（Flash-Translation Layer），也就是闪存转换层。这个可以说是 SSD 硬盘的一个核心模块，SSD 硬盘性能的好坏，很大程度上也取决于 FTL 的算法好不好。

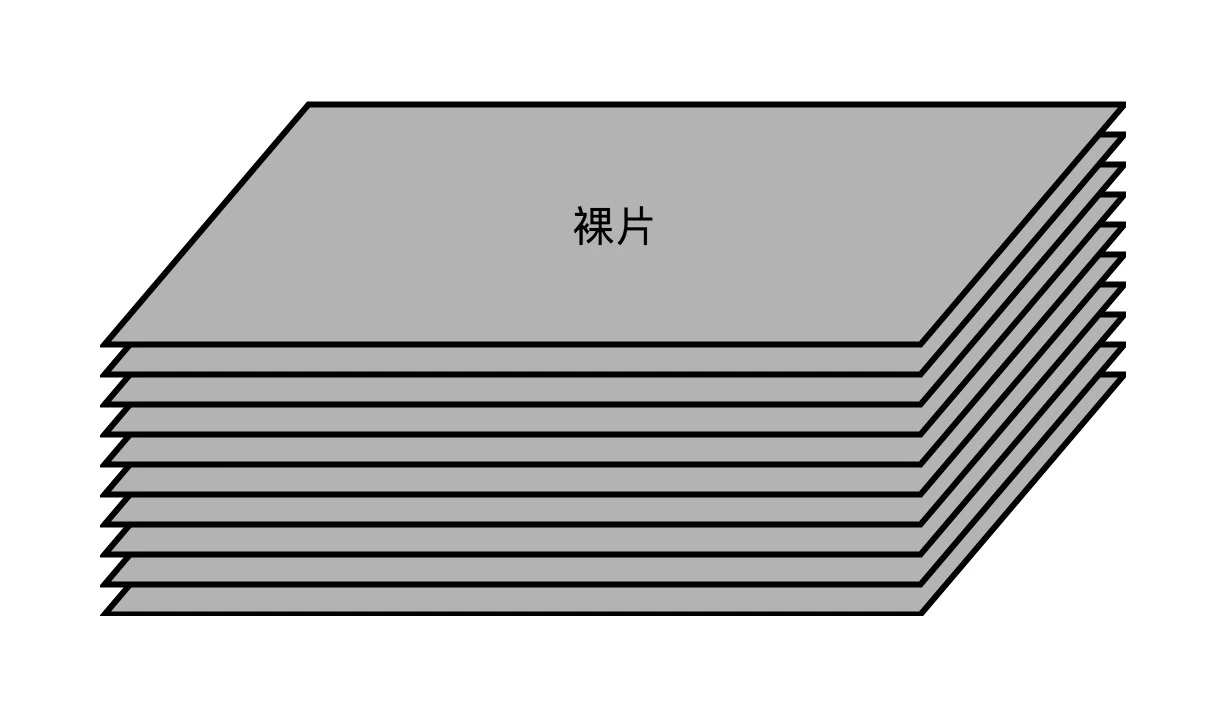

接下来是实际 I/O 设备，它其实和机械硬盘很像。现在新的大容量 SSD 硬盘都是 3D 封装的了，也就是说，是由很多个裸片（Die）叠在一起的，就好像我们的机械硬盘把很多个盘面（Platter）叠放再一起一样，这样可以在同样的空间下放下更多的容量。

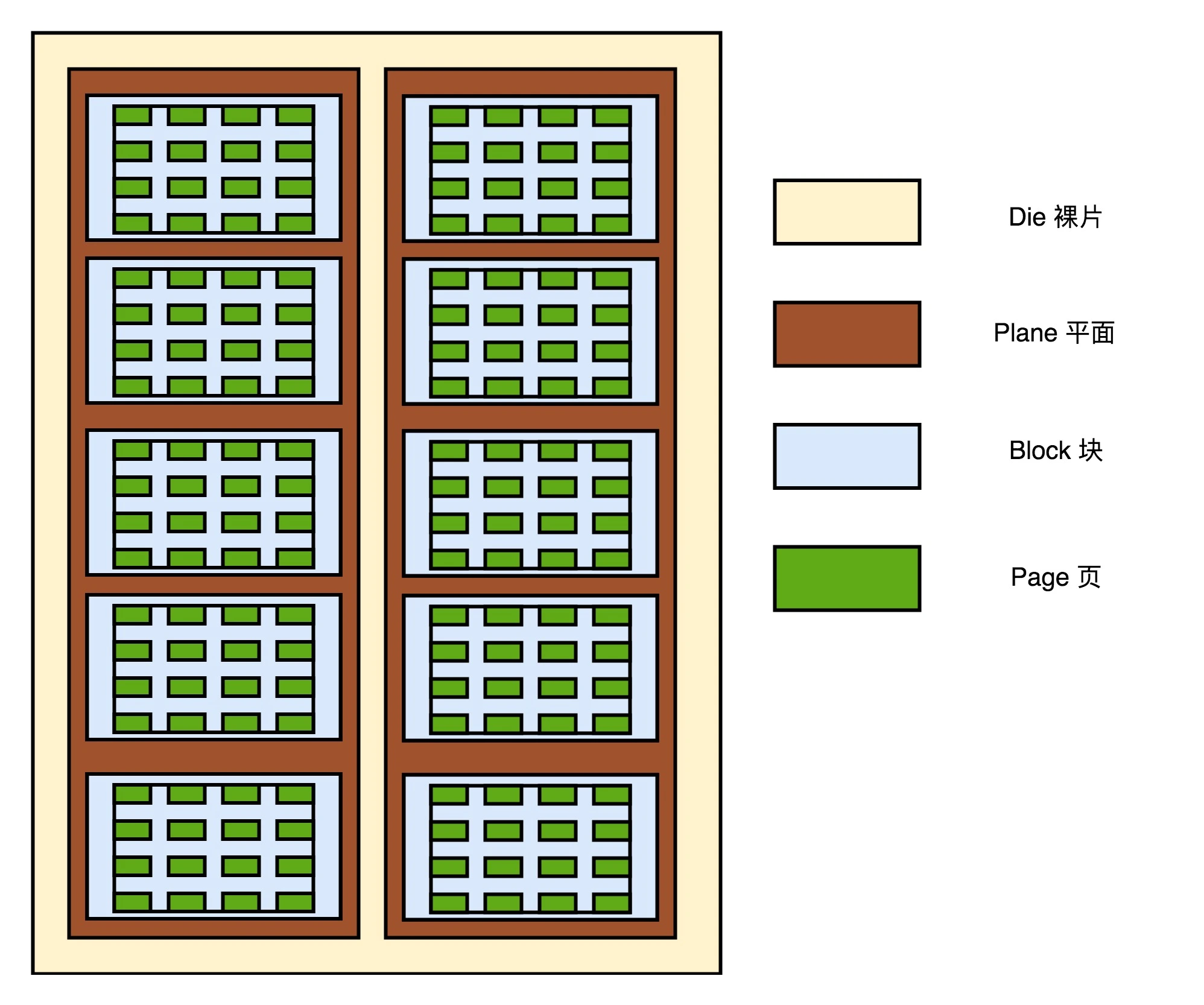

接下来，一张裸片上可以放多个平面（Plane），一般一个平面上的存储容量大概在 GB 级别。一个平面上面，会划分成很多个块（Block），一般一个块（Block）的存储大小， 通常几百 KB 到几 MB 大小。一个块里面，还会区分很多个页（Page），就和我们内存里面的页一样，一个页的大小通常是 4KB。

对于 SSD 硬盘来说，数据的写入叫作 Program。写入不能像机械硬盘一样，通过覆写（Overwrite）来进行的，而是要先去擦除（Erase），然后再写入。

SSD 的读取和写入的基本单位，不是一个比特（bit）或者一个字节（byte），而是一个页（Page）。SSD 的擦除单位就更夸张了，我们不仅不能按照比特或者字节来擦除，连按照页来擦除都不行，我们必须按照块来擦除。以块为单位，可以减少擦除次数，次数减少后，就可以增加耐用性，就不容易坏了。这是对寿命和速度的平衡。

SSD 的寿命，其实就是每一个块的擦除的次数，SLC 的芯片，可以擦除的次数大概在 10 万次，MLC 就在 1 万次左右，而 TLC 和 QLC 就只在几千次了。

SSD 读写的生命周期

白色代表这个页从来没有写入过数据，绿色代表里面写入的是有效的数据，红色代表里面的数据，在我们的操作系统看来已经是删除的了。

一开始，所有块的每一个页都是白色的。随着我们开始往里面写数据，里面的有些页就变成了绿色。然后，因为我们删除了硬盘上的一些文件，所以有些页变成了红色。但是这些红色的页，并不能再次写入数据。因为 SSD 硬盘不能单独擦除一个页，必须一次性擦除整个块，所以新的数据，我们只能往后面的白色的页里面写。

这些散落在各个绿色空间里面的红色空洞，就好像硬盘碎片。如果有哪一个块的数据一次性全部被标红了，那我们就可以把整个块进行擦除。它就又会变成白色，可以重新一页一页往里面写数据。这种情况其实也会经常发生。毕竟一个块不大，也就在几百 KB 到几 MB。删除一个几 MB 的文件，数据又是连续存储的，自然会导致整个块可以被擦除。

随着硬盘里面的数据越来越多，红色空洞占的地方也会越来越多。逐渐就要没有白色的空页去写入数据了。这个时候，我们要做一次类似于 Windows 里面“磁盘碎片整理”或者 Java 里面的“内存垃圾回收”工作。找一个红色空洞最多的块，把里面的绿色数据，挪到另一个块里面去，然后把整个块擦除，变成白色，可以重新写入数据。

不过，这个“磁盘碎片整理”或者“内存垃圾回收”的工作，我们不能太主动、太频繁地去做。因为 SSD 的擦除次数是有限的。如果动不动就搞个磁盘碎片整理，那么我们的 SSD 硬盘很快就会报废了。

固态硬盘一般会留有一部分预留空间，用来实现各种数据的闪转腾挪。

磨损均衡，TRIM 和写入放大效应

FTL 和磨损均衡

磨损均衡（Wear-Leveling）：让 SSD 硬盘各个块的擦除次数，均匀分摊到各个块上。实现这个技术的核心办法，和虚拟内存一样，就是添加一个间接层。这个间接层，就是 FTL 这个闪存转换层。

就像在管理内存的时候，我们通过一个页表映射虚拟内存页和物理页一样，在 FTL 里面，存放了逻辑块地址（Logical Block Address，简称 LBA）到物理块地址（Physical Block Address，简称 PBA）的映射。

操作系统访问的硬盘地址，其实都是逻辑地址。只有通过 FTL 转换之后，才会变成实际的物理地址，找到对应的块进行访问。操作系统本身，不需要去考虑块的磨损程度，只要和操作机械硬盘一样来读写数据就好了。

操作系统所有对于 SSD 硬盘的读写请求，都要经过 FTL。FTL 里面又有逻辑块对应的物理块，所以 FTL 能够记录下来，每个物理块被擦写的次数。逻辑块不用变，操作系统也不需要知道这个变化。

TRIM 指令的支持

文件系统删除文件，但是对应的 SSD 的逻辑内存和物理内存上的数据并没有被删除，当硬盘需要进行垃圾回收时，该部分内容还是会被移动，导致不必要的损耗。

为解决这个问题，现在的操作系统和 SSD 的主控芯片，都支持 TRIM 命令。这个命令可以在文件被删除的时候，让操作系统去通知 SSD 硬盘，对应的逻辑块已经标记成已删除了。

写入放大

首先，解释为什么硬盘越用越慢：当 SSD 硬盘的存储空间被占用得越来越多，每一次写入新数据，我们都可能没有足够的空白。我们可能不得不去进行垃圾回收，合并一些块里面的页，然后再擦除掉一些页，才能匀出一些空间来。

而解决写入放大，需要我们在后台定时进行垃圾回收，在硬盘比较空闲的时候，就把搬运数据、擦除数据、留出空白的块的工作做完，而不是等实际数据写入的时候，再进行这样的操作。
