FPGA

已知 CPU 就是一些简单的门电路像搭积木一样搭出来的。从最简单的门电路，搭建成半加器、全加器，然后再搭建成完整功能的 ALU。这些电路里，有完成各种实际计算功能的组合逻辑电路，也有用来控制数据访问，创建出寄存器和内存的时序逻辑电路。

一个四核 i7 的 Intel CPU，上面的晶体管数量差不多有 20 亿个。我们要想设计一个 CPU，就要想办法连接这 20 亿个晶体管。此外，连接晶体管不是一次就能完事儿了的。设计更简单一点儿的专用于特定功能的芯片，少不了要几个月。而设计一个 CPU，往往要以“年”来计。在这个过程中，硬件工程师们要设计、验证各种各样的技术方案，可能会遇到各种各样的 Bug。如果我们每次验证一个方案，都要单独设计生产一块芯片，那这个代价也太高了。

为了解决以上提到的问题，出现了 FPGA 即现场可编程门阵列（Field-Programmable Gate Array），使得我们可以像软件一样对硬件编程，可以反复烧录，还有海量的门电路，可以组合实现复杂的芯片功能。

接下来介绍 FPGA 解决方案

用存储功能实现逻辑组合

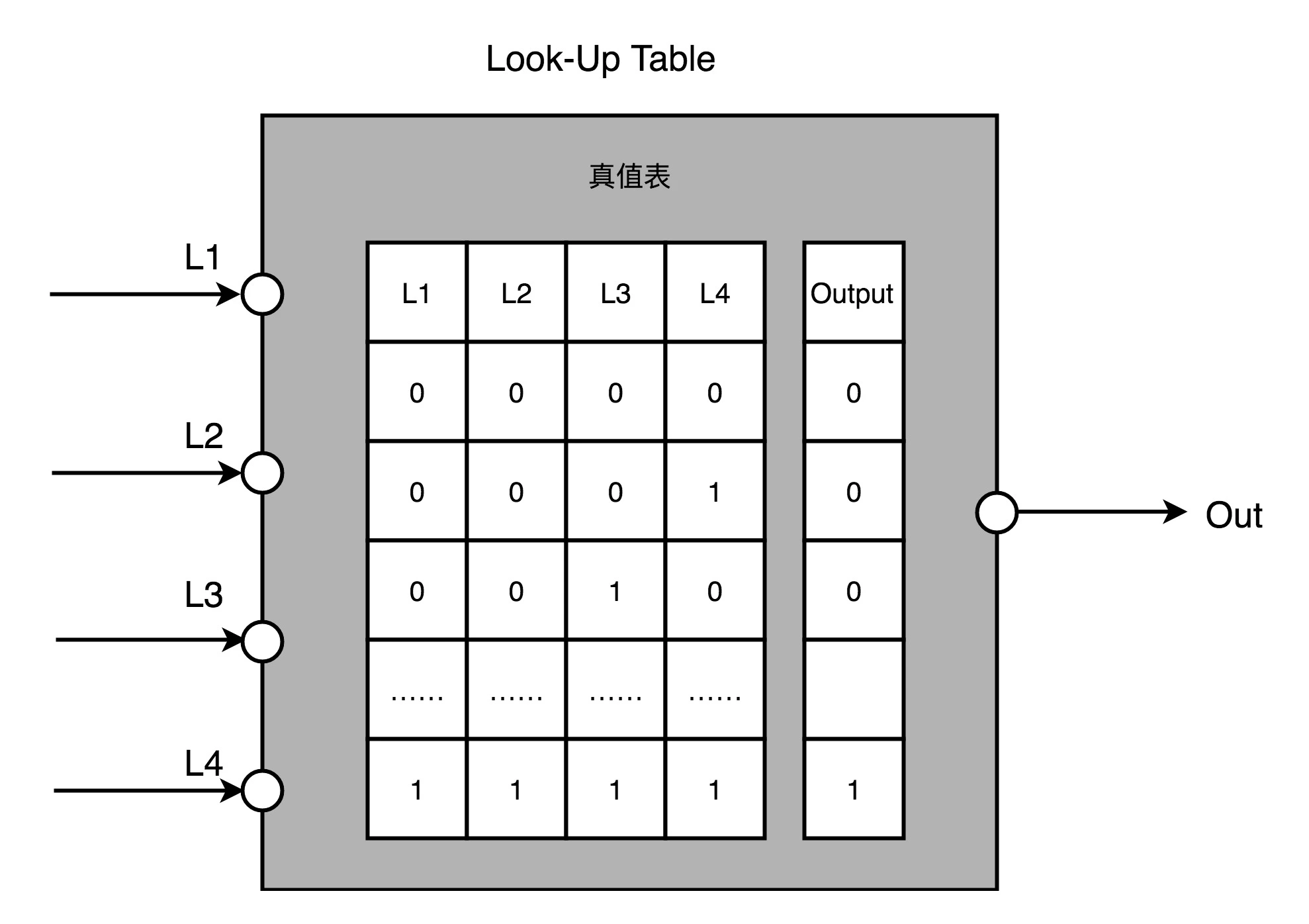

在实现 CPU 的功能的时候，我们需要完成各种各样的电路逻辑。在 FPGA 里，这些基本的电路逻辑，不是采用布线连接的方式进行的，而是预先根据我们在软件里面设计的逻辑电路，算出对应的真值表，然后直接存到一个叫作 LUT（Look-Up Table，查找表）的电路里面。这个 LUT 呢，其实就是一块存储空间，里面存储了“特定的输入信号下，对应输出 0 还是 1”。

D 触发器作寄存器

对于需要实现的时序逻辑电路，我们可以在 FPGA 里面直接放上 D 触发器，作为寄存器。这个和 CPU 里的触发器没有什么本质不同。不过，我们会把很多个 LUT 的电路和寄存器组合在一起，变成一个叫作逻辑簇（Logic Cluster）的东西。在 FPGA 里，这样组合了多个 LUT 和寄存器的设备，也被叫做 CLB（Configurable Logic Block，可配置逻辑块）。

我们通过配置 CLB 实现的功能有点儿像我们前面讲过的全加器。它已经在最基础的门电路上做了组合，能够提供更复杂一点的功能。更复杂的芯片功能，我们不用再从门电路搭起，可以通过 CLB 组合搭建出来。

可编程逻辑布线

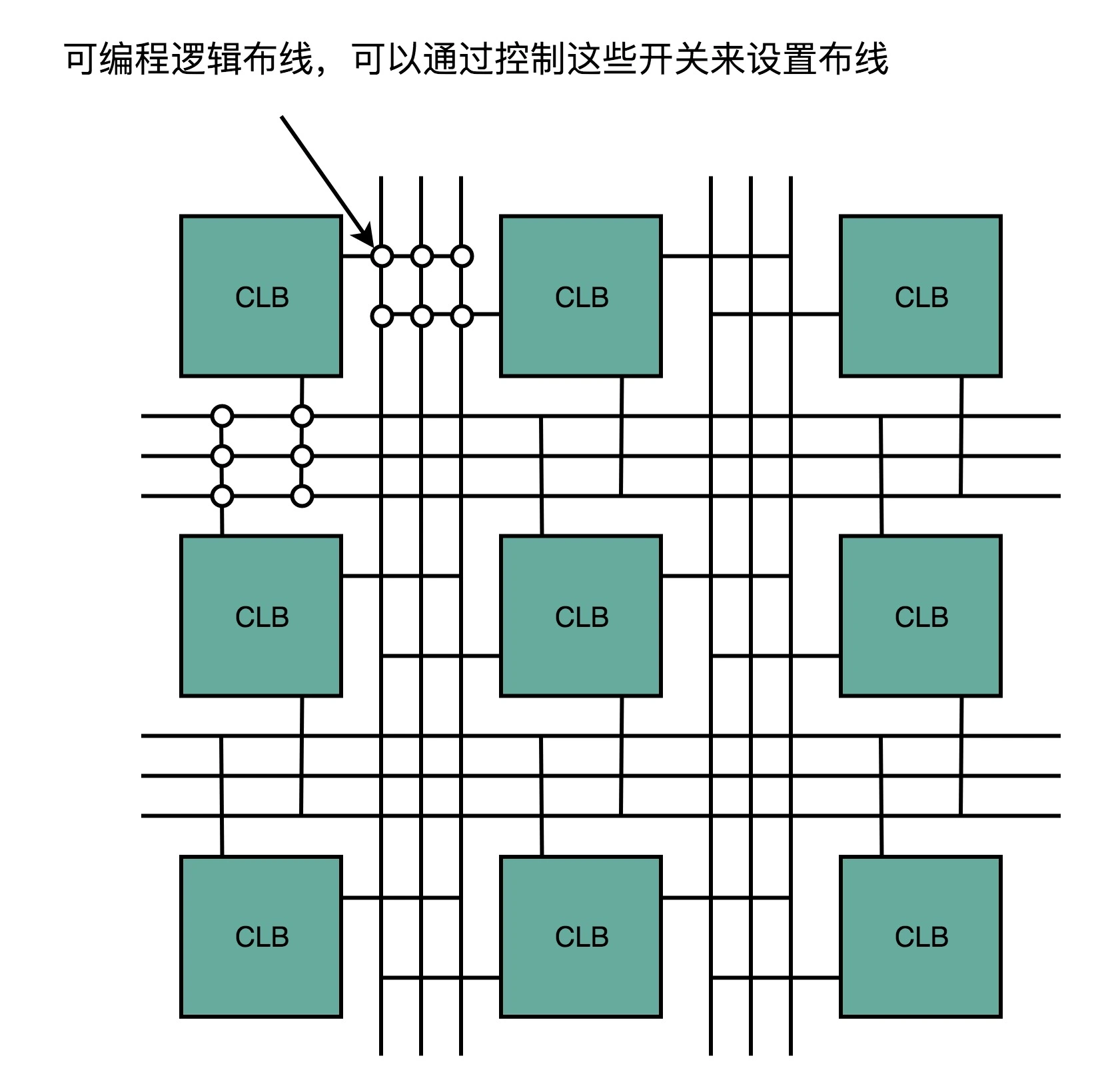

FPGA 是通过可编程逻辑布线，来连接各个不同的 CLB，最终实现我们想要实现的芯片功能。这个可编程逻辑布线，你可以把它当成我们的铁路网。整个铁路系统已经铺好了，但是整个铁路网里面，设计了很多个道岔。我们可以通过控制道岔，来确定不同的列车线路。在可编程逻辑布线里面，“编程”在做的，就是拨动像道岔一样的各个电路开关，最终实现不同 CLB 之间的连接，完成我们想要的芯片功能。

于是，通过 LUT 和寄存器，我们能够组合出很多 CLB，而通过连接不同的 CLB，最终有了我们想要的芯片功能。最关键的是，这个组合过程是可以“编程”控制的。而且这个编程出来的软件，还可以后续改写，重新写入到硬件里。让同一个硬件实现不同的芯片功能。从这个角度来说，FPGA 也是“软件吞噬世界”的一个很好的例子。

ASIC

除了 CPU、GPU，以及刚刚的 FPGA，我们其实还需要用到很多其他芯片。比如，现在手机里就有专门用在摄像头里的芯片；录音笔里会有专门处理音频的芯片。尽管一个 CPU 能够处理好手机拍照的功能，也能处理好录音的功能，但是我们直接在手机或者录音笔里塞上一个 Intel CPU，显然比较浪费。

于是，我们就考虑为这些有专门用途的场景，单独设计一个芯片。这些专门设计的芯片呢，我们称之为 ASIC（Application-Specific Integrated Circuit），也就是专用集成电路。事实上，过去几年，ASIC 发展得特别快。因为 ASIC 是针对专门用途设计的，所以它的电路更精简，单片的制造成本也比 CPU 更低。而且，因为电路精简，所以通常能耗要比用来做通用计算的 CPU 更低。早期的图形加速卡，其实就可以看作是一种 ASIC。

相比 FPGA，ASIC 在“专用”上更进一步。它是针对特定的使用场景设计出来的芯片，比如，摄像头、音频、“挖矿”或者深度学习。虽然 ASIC 的研发成本高昂，但是生产制造成本和能耗都很低。所以，对于有大量需求的专用芯片，用 ASIC 是很划得来的。而在 FPGA 和 ASIC 之间进行取舍，就要看两者的整体拥有成本哪一个更低了。
