单指令周期处理器
一个时钟周期内正好处理一条指令。然而时钟周期是固定的，但是指令的电路复杂程度是不同的，所以实际一条指令的执行时间是不同的。不同指令的执行时间不同，但是我们需要让所有指令都在一个时钟周期内完成，那就只好把时钟周期和执行时间最长的那个指令设成一样。

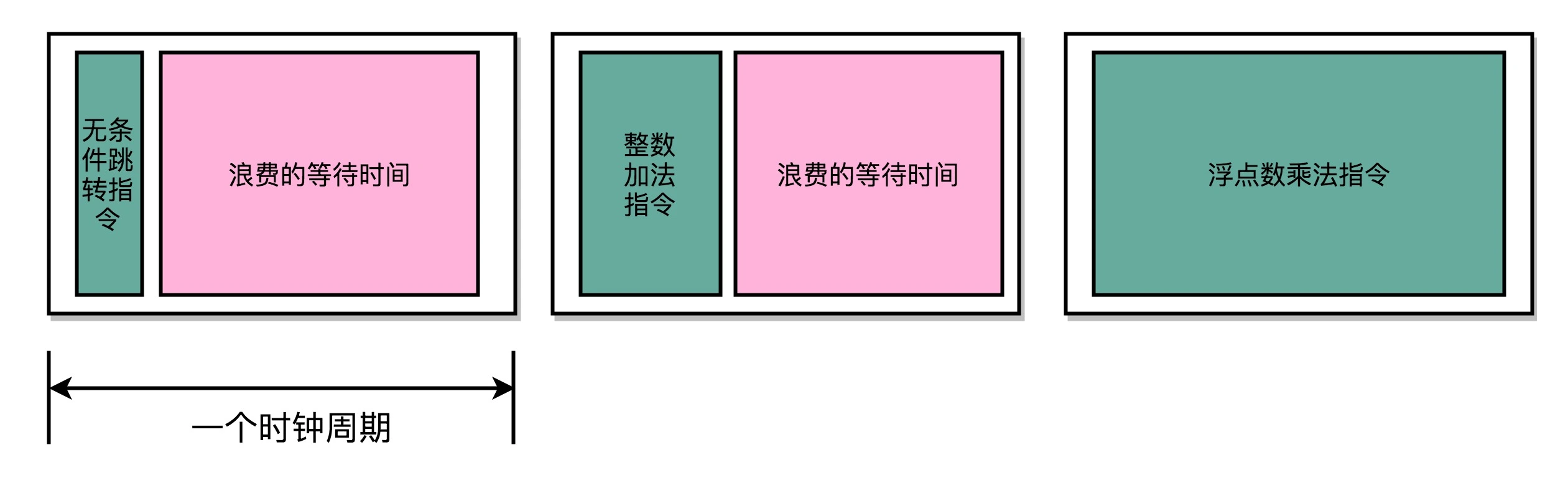

所以，在单指令周期处理器里面，无论是执行一条用不到 ALU 的无条件跳转指令，还是一条计算起来电路特别复杂的浮点数乘法运算，都等要等满一个时钟周期。虽然 CPI 能够保持在 1，但是时钟频率却太低。
时钟频率太高的话，有些复杂指令没有办法在一个时钟周期内运行完成。那么在下一个时钟周期到来，开始执行下一条指令的时候，前一条指令的执行结果可能还没有写入到寄存器里面。那下一条指令读取的数据就是不准确的，就会出现错误。
现代处理器的流水线设计
已知 CPU 运行的大致流程：取指令的时候，需要译码器把数据从内存里面取出来，写入到寄存器中；在指令译码的时候，需要另外一个译码器，把指令解析成对应的控制信号、内存地址和数据；指令执行的时候，需要是一个完成计算工作的 ALU。这些都是一个一个独立的组合逻辑电路，我们可以把它们看作一个团队里面的产品经理、后端工程师和客户端工程师，共同协作来完成任务。
这样就不用把时钟周期设置成整条指令执行的时间，而是拆分成完成这样的一个一个小步骤需要的时间。同时，每一个阶段的电路在完成对应的任务之后，也不需要等待整个指令执行完成，而是可以直接执行下一条指令的对应阶段。这样的协作模式，就是我们所说的指令流水线。这里面每一个独立的步骤，我们就称之为流水线阶段或者流水线级（Pipeline Stage）。
如果我们把一个指令拆分成“取指令 - 指令译码 - 执行指令”这样三个部分，那这就是一个三级的流水线。如果我们进一步把“执行指令”拆分成“ALU 计算（指令执行）- 内存访问 - 数据写回”，那么它就会变成一个五级的流水线。
五级的流水线，就表示在同一个时钟周期里面，同时运行五条指令的不同阶段。这个时候，虽然执行一条指令的时钟周期变成了 5（见上图，第一行代表一条指令的完成过程，将该过程分为五个部分依次执行），但是可以把 CPU 的主频提得更高了。此时不再需要确保最复杂的那条指令在时钟周期里面执行完成，而只要保障一个最复杂的流水线级的操作，在一个时钟周期内完成就好了。
虽然不能通过流水线，来减少单条指令执行的“延时”这个性能指标，但是，同时在执行多条指令的不同阶段，提升了 CPU 的“吞吐率”。在外部看来，CPU 好像是“一心多用”，在同一时间，同时执行 5 条不同指令的不同阶段。在 CPU 内部，其实它就像生产线一样，不同分工的组件不断处理上游传递下来的内容，而不需要等待单件商品生产完成之后，再启动下一件商品的生产过程。
超长流水线的性能瓶颈

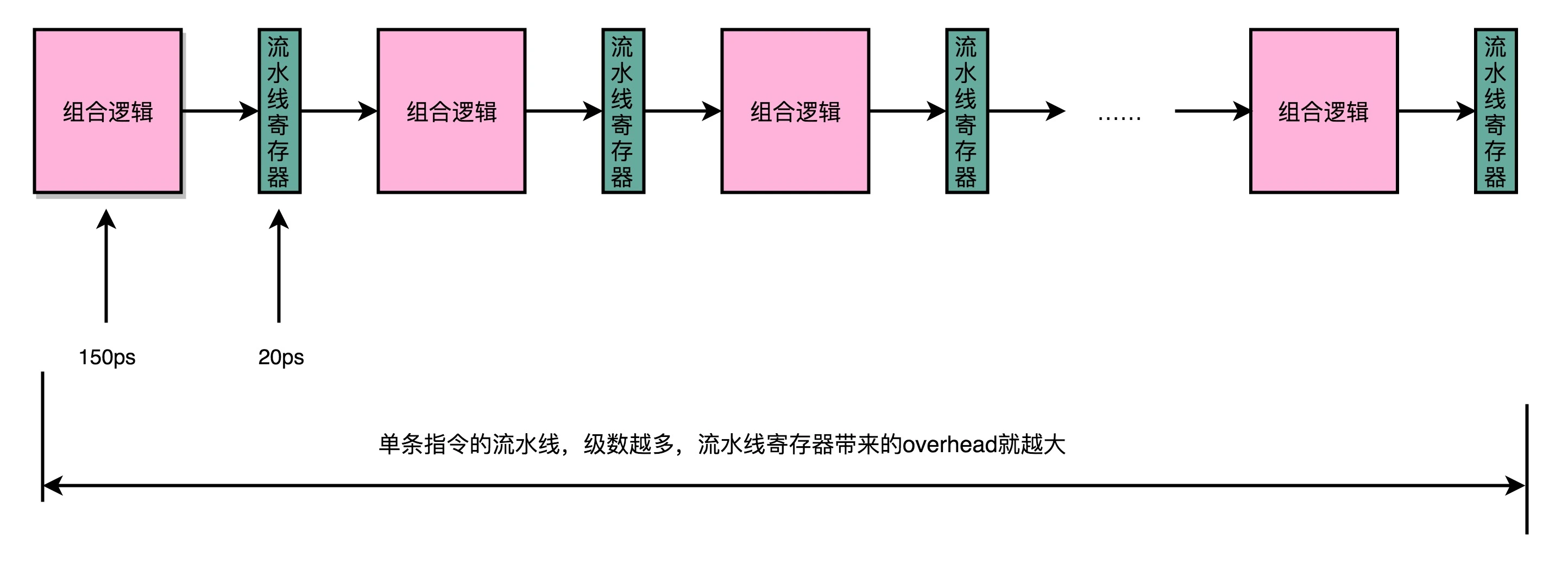

流水线中，用来同步时钟周期的，不再是指令级别的，而是流水线阶段级别的。每一级流水线对应的输出，都要放到流水线寄存器（Pipeline Register）里面，然后在下一个时钟周期，交给下一个流水线级去处理。所以，每增加一级的流水线，就要多一级写入到流水线寄存器的操作。虽然流水线寄存器非常快，比如只有 20 皮秒（ps，10−12 秒）。
但是，如果我们不断加深流水线，这些操作占整个指令的执行时间的比例就会不断增加。最后，我们的性能瓶颈就会出现在这些 overhead 上。当流水线过长时，回导致 overhead 占比增大，这也就意味着，单纯地增加流水线级数，不仅不能提升性能，反而会有更多的 overhead 的开销。所以，设计合理的流水线级数也是现代 CPU 中非常重要的一点。
