简介

在计算机历史的早期，其实没有什么 CISC 和 RISC 之分。所有的 CPU 其实都是 CISC。到了 70 年代末，RISC 开始登上了历史的舞台。当时，UC Berkeley 的大卫·帕特森（David Patterson）教授发现，实际在 CPU 运行的程序里，80% 的时间都是在使用 20% 的简单指令。于是，他就提出了 RISC 的理念。自此之后，RISC 类型的 CPU 开始快速蓬勃发展。
在硬件层面，我们要想支持更多的复杂指令，CPU 里面的电路就要更复杂，设计起来也就更困难。更复杂的电路，在散热和功耗层面，也会带来更大的挑战。在软件层面，支持更多的复杂指令，编译器的优化就变得更困难。毕竟，面向 2000 个指令来优化编译器和面向 500 个指令来优化编译器的困难是完全不同的。

于是，在 RISC 架构里面，CPU 选择把指令“精简”到 20% 的简单指令。而原先的复杂指令，则通过用简单指令组合起来来实现，让软件来实现硬件的功能。这样，CPU 的整个硬件设计就会变得更简单了，在硬件层面提升性能也会变得更容易了。

RISC 的 CPU 里完成指令的电路变得简单了，于是也就腾出了更多的空间。这个空间，常常被拿来放通用寄存器。因为 RISC 完成同样的功能，执行的指令数量要比 CISC 多，所以，如果需要反复从内存里面读取指令或者数据到寄存器里来，那么很多时间就会花在访问内存上。于是，RISC 架构的 CPU 往往就有更多的通用寄存器。除了寄存器这样的存储空间，RISC 的 CPU 也可以把更多的晶体管，用来实现更好的分支预测等相关功能，进一步去提升 CPU 实际的执行效率。

CISC 和 RISC - 图2

CISC 架构通过优化指令数减少 CPU 时间，RISC 架构通过优化 CPI 来实现，因为指令比价简单，所以需要时间就比较少。因为 RISC 降低了 CPU 硬件的设计和开发难度，所以从 80 年代开始，大部分新的 CPU 都开始采用 RISC 架构。

微指令架构

由于向前兼容的问题，Intel 并没有在 x86 架构之外另起炉灶，当时，Intel 想要在 CPU 进入 64 位的时代的时候，丢掉 x86 的历史包袱，所以推出了全新的 IA-64 的架构。但是，却因为不兼容 x86 的指令集，遭遇了重大的失败。

反而是 AMD，趁着 Intel 研发安腾的时候，推出了兼容 32 位 x86 指令集的 64 位架构，也就是 AMD64。如果你现在在 Linux 下安装各种软件包，一定经常会看到像下面这样带有 AMD64 字样的内容。这是因为 x86 下的 64 位的指令集 x86-64，并不是 Intel 发明的，而是 AMD 发明的。

  1. Get:1 http://archive.ubuntu.com/ubuntu bionic/main amd64 fontconfig amd64 2.12.6-0ubuntu2 [169 kB]

花开两朵，各表一枝。Intel 在开发安腾处理器的同时，也在不断借鉴其他 RISC 处理器的设计思想。既然核心问题是要始终向前兼容 x86 的指令集，那么我们能不能不修改指令集，但是让 CISC 风格的指令集，用 RISC 的形式在 CPU 里面运行呢？

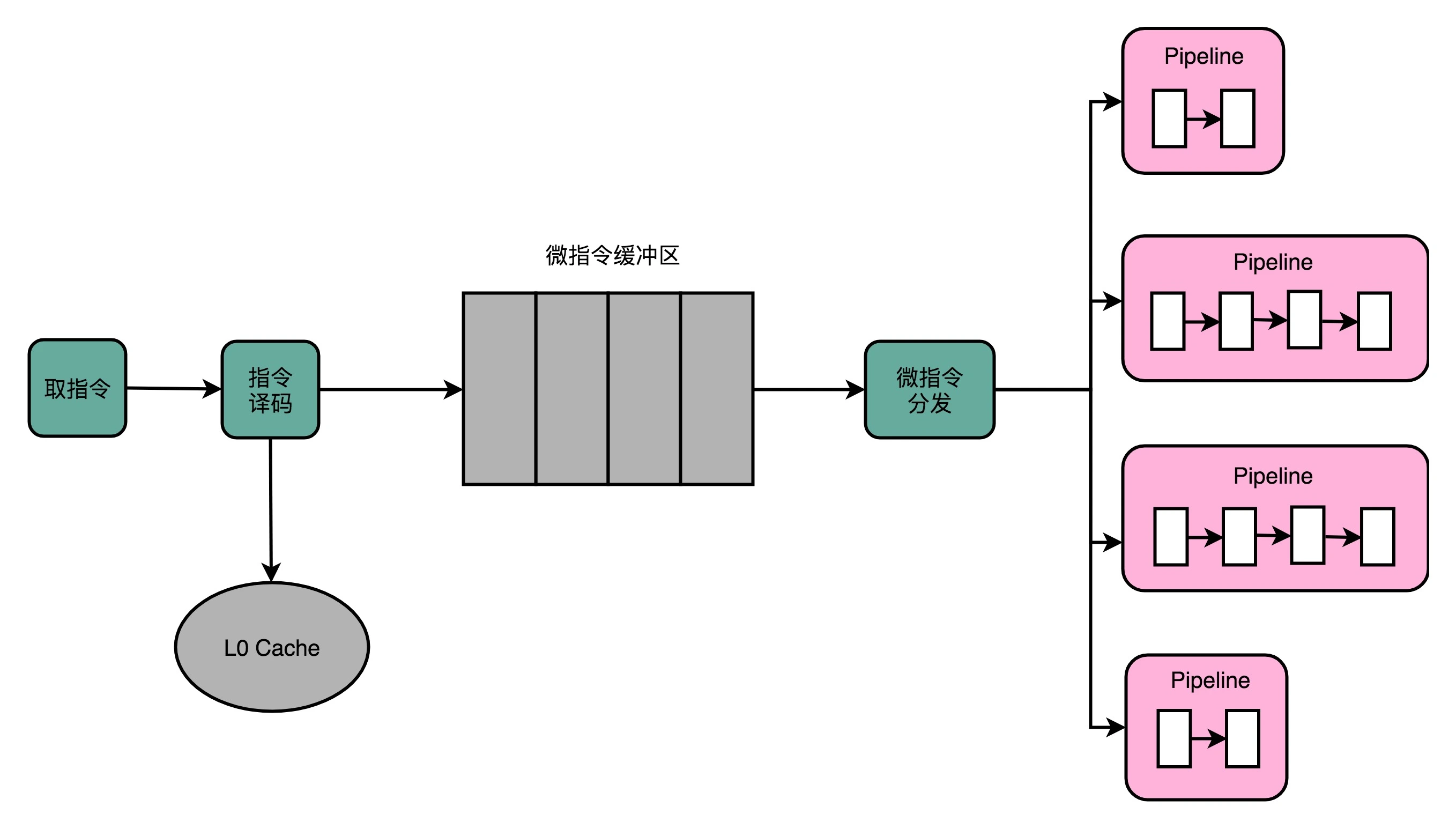

于是，从 Pentium Pro 时代开始，Intel 就开始在处理器里引入了微指令（Micro-Instructions/Micro-Ops）架构。而微指令架构的引入，也让 CISC 和 RISC 的分界变得模糊了。3c4ceec254e765462b09f393153f4476.webp
在微指令架构的 CPU 里面，编译器编译出来的机器码和汇编代码并没有发生什么变化。但在指令译码的阶段，指令译码器“翻译”出来的，不再是某一条 CPU 指令。译码器会把一条机器码，“翻译”成好几条“微指令”。这里的一条条微指令，就不再是 CISC 风格的了，而是变成了固定长度的 RISC 风格的了。

这些 RISC 风格的微指令，会被放到一个微指令缓冲区里面，然后再从缓冲区里面，分发给到后面的超标量，并且是乱序执行的流水线架构里面。不过这个流水线架构里面接受的，就不是复杂的指令，而是精简的指令了。在这个架构里，我们的指令译码器相当于变成了设计模式里的一个“适配器”（Adaptor）。这个适配器，填平了 CISC 和 RISC 之间的指令差异。

不过，这样一个能够把 CISC 的指令译码成 RISC 指令的指令译码器，比原来的指令译码器要复杂。这也就意味着更复杂的电路和更长的译码时间。为解决这个问题首先我们知道，之所以大家认为 RISC 优于 CISC，来自于一个数字统计，那就是在实际的程序运行过程中，有 80% 运行的代码用着 20% 的常用指令。这意味着，CPU 里执行的代码有很强的局部性。而对于有着很强局部性的问题，常见的一个解决方案就是使用缓存。

所以，Intel 就在 CPU 里面加了一层 L0 Cache。这个 Cache 保存的就是指令译码器把 CISC 的指令“翻译”成 RISC 的微指令的结果。于是，在大部分情况下，CPU 都可以从 Cache 里面拿到译码结果，而不需要让译码器去进行实际的译码操作。这样不仅优化了性能，因为译码器的晶体管开关动作变少了，还减少了功耗。

因为“微指令”架构的存在，从 Pentium Pro 开始，Intel 处理器已经不是一个纯粹的 CISC 处理器了。它同样融合了大量 RISC 类型的处理器设计。不过，由于 Intel 本身在 CPU 层面做的大量优化，比如乱序执行、分支预测等相关工作，x86 的 CPU 始终在功耗上还是要远远超过 RISC 架构的 ARM，所以最终在智能手机崛起替代 PC 的时代，落在了 ARM 后面。

ARM

2017 年，ARM 公司的 CEO Simon Segards 宣布，ARM 累积销售的芯片数量超过了 1000 亿。作为一个从 12 个人起步，在 80 年代想要获取 Intel 的 80286 架构授权来制造 CPU 的公司，ARM 是如何在移动端把自己的芯片塑造成了最终的霸主呢？

ARM 这个名字现在的含义，是“Advanced RISC Machines”。你从名字就能够看出来，ARM 的芯片是基于 RISC 架构的。不过，ARM 能够在移动端战胜 Intel，并不是因为 RISC 架构。

到了 21 世纪的今天，CISC 和 RISC 架构的分界已经没有那么明显了。Intel 和 AMD 的 CPU 也都是采用译码成 RISC 风格的微指令来运行。而 ARM 的芯片，一条指令同样需要多个时钟周期，有乱序执行和多发射。我甚至看到过这样的评价，“ARM 和 RISC 的关系，只有在名字上”。

ARM 真正能够战胜 Intel，我觉得主要是因为下面这两点原因。

第一点是功耗优先的设计。一个 4 核的 Intel i7 的 CPU，设计的时候功率就是 130W。而一块 ARM A8 的单个核心的 CPU，设计功率只有 2W。两者之间差出了 100 倍。在移动设备上，功耗是一个远比性能更重要的指标，毕竟我们不能随时在身上带个发电机。ARM 的 CPU，主频更低，晶体管更少，高速缓存更小，乱序执行的能力更弱。所有这些，都是为了功耗所做的妥协。

第二点则是低价。ARM 并没有自己垄断 CPU 的生产和制造，只是进行 CPU 设计，然后把对应的知识产权授权出去，让其他的厂商来生产 ARM 架构的 CPU。它甚至还允许这些厂商可以基于 ARM 的架构和指令集，设计属于自己的 CPU。像苹果、三星、华为，它们都是拿到了基于 ARM 体系架构设计和制造 CPU 的授权。ARM 自己只是收取对应的专利授权费用。多个厂商之间的竞争，使得 ARM 的芯片在市场上价格很便宜。所以，尽管 ARM 的芯片的出货量远大于 Intel，但是收入和利润却比不上 Intel。
