连接符号

上一篇最后的图纸中可以看到各设备间通过线进行了连接，这里使用到了连接符号

插入->连接符号

最常用的连接符号如下图所示

角连接符号就不用说了，这是画图中最常用的，这里T节点符号比较有意思，其实主要就是用来说明线是从哪个设备接出来，从上图中可以看出，温控器的1，2端子上方使用了T节点，可以很明显的知道，1，2端子上分别需要接两根线，实现一路电源对两个温控器进行供电。

中断点

如果一张图纸里面不能表示所有的设备，或者要将不同的设备放到不同的图纸里，这时候设备之间的连接需要使用到中断点

插入->连接符号->中断点

**

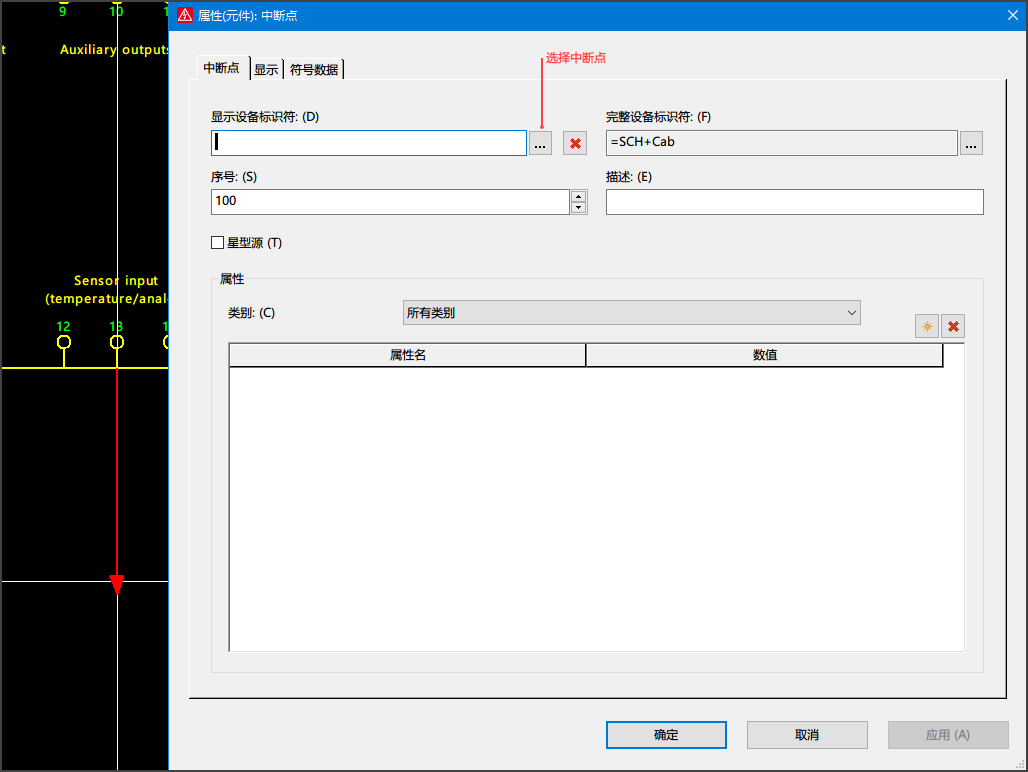

插入中断点后，会弹出属性对话框，需要指定中断点的设备标识符，这里一般会用一个有意义的名字作为设备标识符，后面的图纸中如果使用到这个中断点，可以通过设备标识符后面的三个点进行选择

概念5-中断点

『在原理图绘制时，如果当前绘图区域的空间不足，需要转到其它页面继续绘制，而这两页之间存在连续的『信息流』时，可以使用中断点来传递这种『信息流』，当然有时候在同一页中，为了避免连线交叉影响阅读，也会使用中断点。 在Eplan 中，中断点必须成对出现，一个中断点标识『信号流』流出;另一个标识『信号流』流入。可以使用『项目检查』功能发现未成对的中断点。 中断点的关联有两种模式,一种是链式，一种是星形。链式关联就是根据中断点在图中的位置，先按照图纸次序，同一页中的从上到下、从左到右扫描配对』

中断点可以通过中断点导航器进行查询

连接->中断点导航器
