当放置了连接定义点之后，命名也完成了，但是这样的连接定义点并不能用于生产，因为它只有名称的属性，没有颜色，线径，长度，端头处理方式等信息，生产人员还是没有办法进行导线的预制，所以接下来就需要对所有的连接定义点进行编辑

连接定义点的编辑

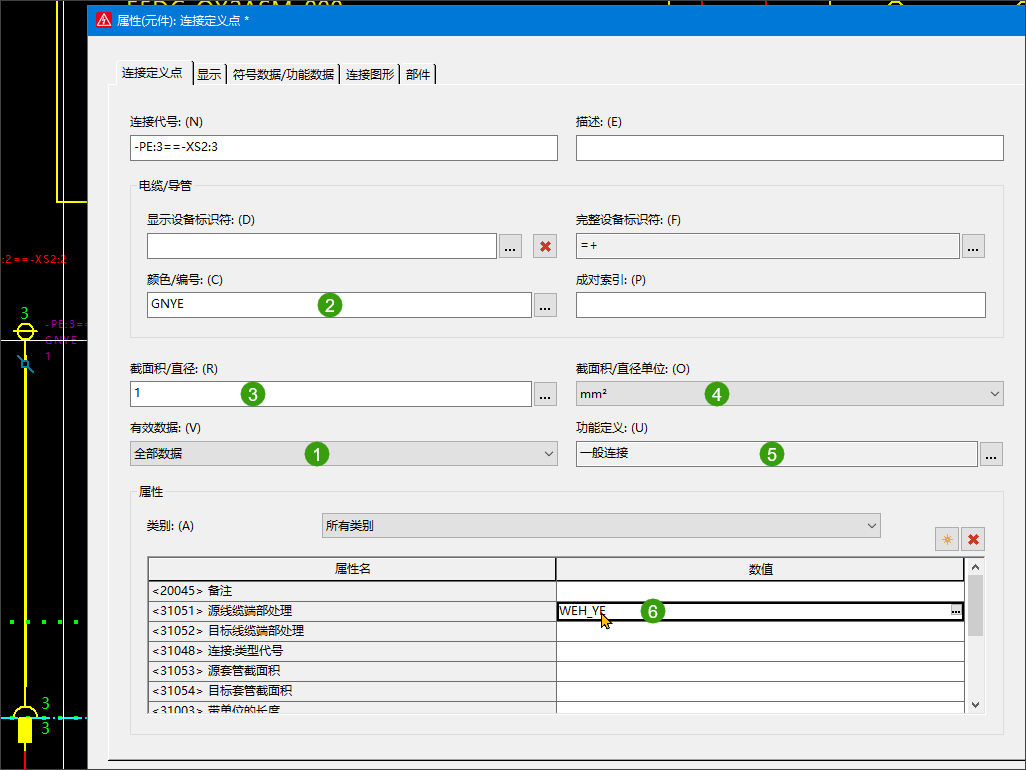

在图纸中双击任意一个连接定义点符号，就可以打开连接定义点的属性对话框，首先需要将有效数据选择为全部数据，这样就可以编辑连接定义点的所有属性。

  1. 选择全部数据
  2. 因为是地线，颜色选择黄绿色
  3. 截面积选择1
  4. 单位选择mm2
  5. 功能定义是一般连接
  6. 源线缆端部处理选择针型端子，这里为什么写WEH_YE，我后面会讲
  7. 因为是与母插针焊接，所以目标线缆端部处理不填写

这样一个连接定义点就定义完成了，但是一个项目这样的定义点多如牛毛，一个个处理太麻烦，有没有简单点法子呢

连接定义点的批量编辑

工具->从外部编辑属性->导出数据

通过这个功能可以将连接定义点的属性导出到外部的文件，例如Excel，进行编辑后可以导入回来，这样就实现了连接定义点的批量编辑

  1. 在外部编辑窗口点击…
  2. 选择连接配置
  3. 常规选项卡下保留默认设置

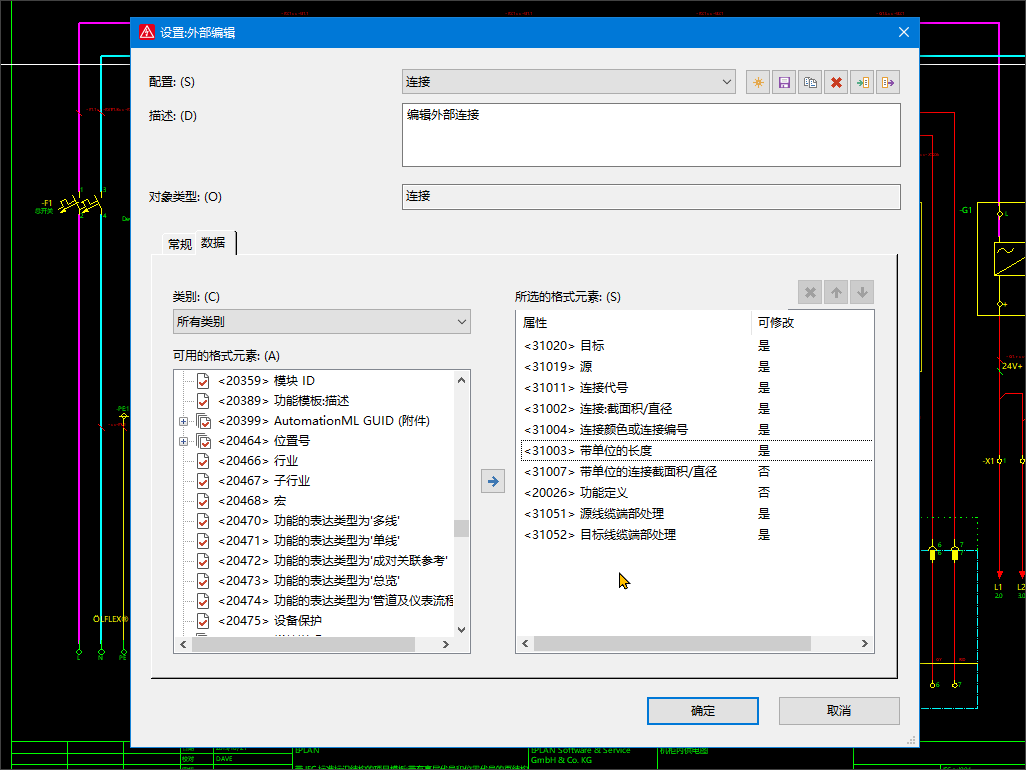

之后选择数据选项卡，配置导出的属性

将需要的属性放置到右边，右边的属性就是需要进行外部编辑的，之后点击确定，选择导出并启动应用程序，如果需要应用到整个项目，则勾选此选项，点击确定后就会自动打开导出的文件

打开的表格中，可以看到这些属性是可以编辑的，这里我修改了两个连接定义点

保存后，导入看一看

工具->从外部编辑属性->导入数据


image.png**

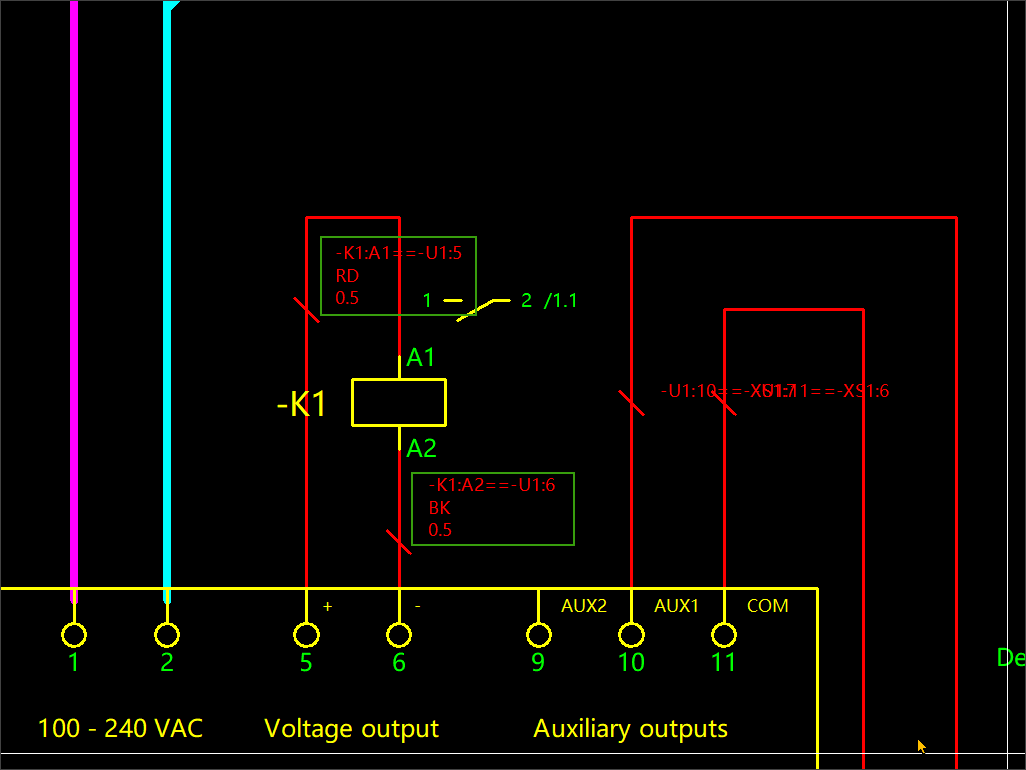

可以看到，确实被修改了
