数字量输入输出点

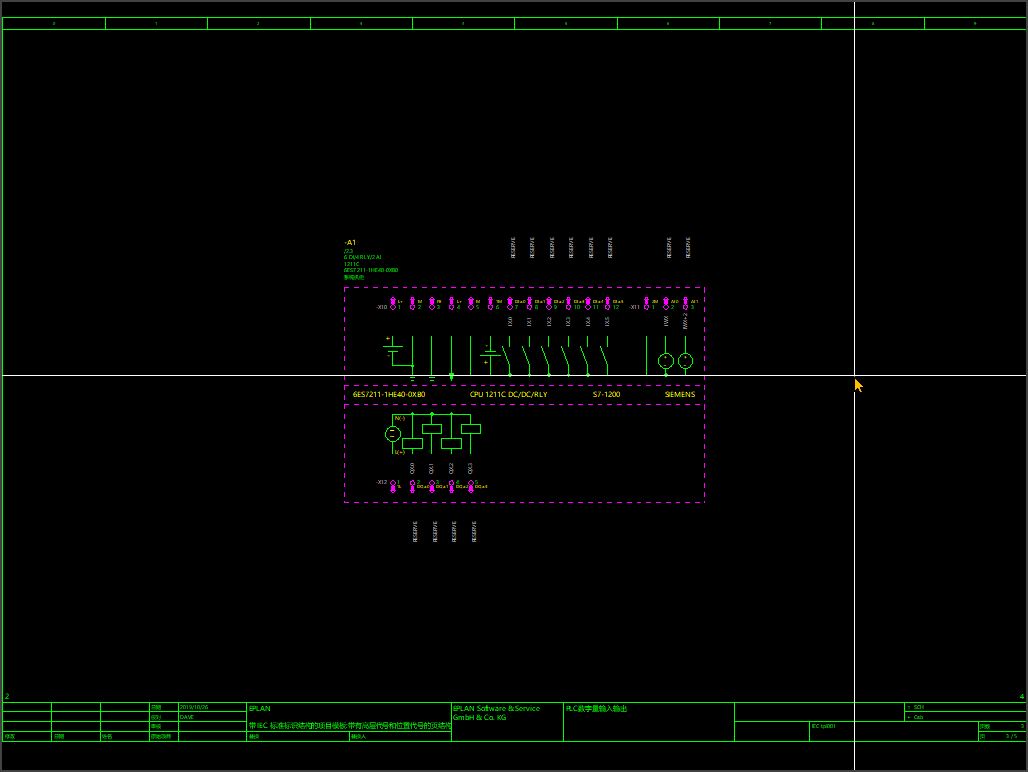

依次新建三页图纸，分别是数字量输入输出，模拟量输出，在PLC导航器中选择A1，右键弹出菜单选择放置，继续放置A1到新的页面，通过Tab键可以切换不同的宏类型，放置后如下图

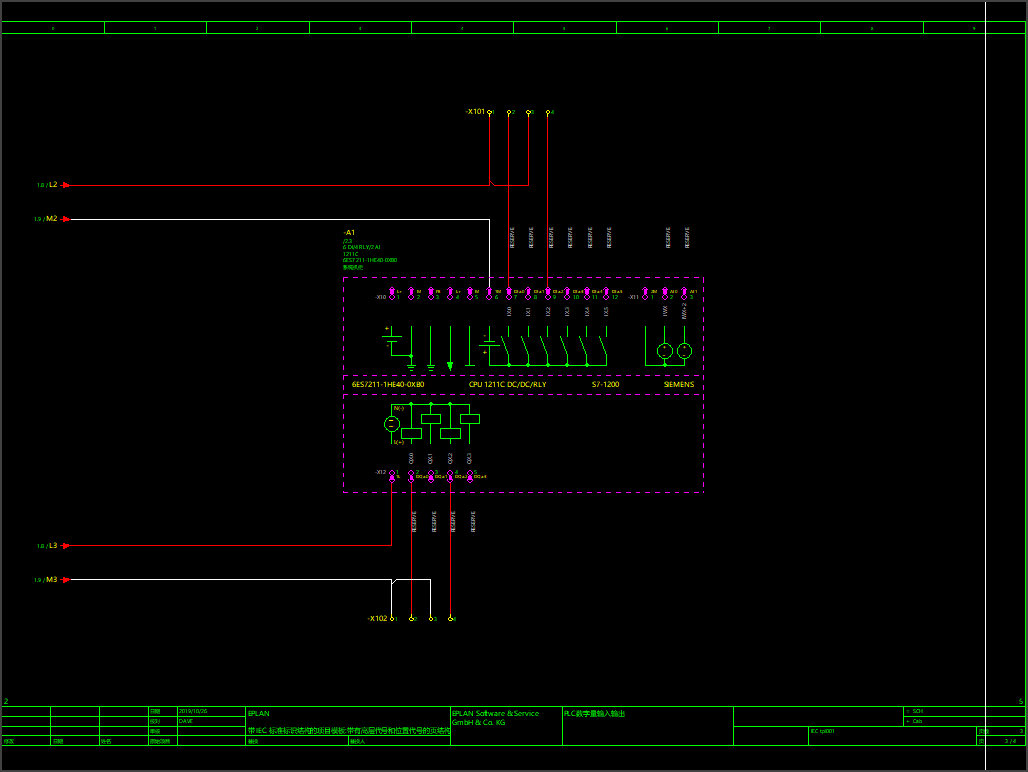

先来画输入端，从上一章的1211C的接线图，在X10:6和X12:1的连接点上需要引入24V电源

增加了两个端子排，用来接输入和输出的设备

表格式编辑

在对输入输出点进行属性编辑时，可以通过表格式编辑工具来进行，这样做的好处是，对于大量的输入输出点，我们可以像使用Excel一样对其进行快速编辑。

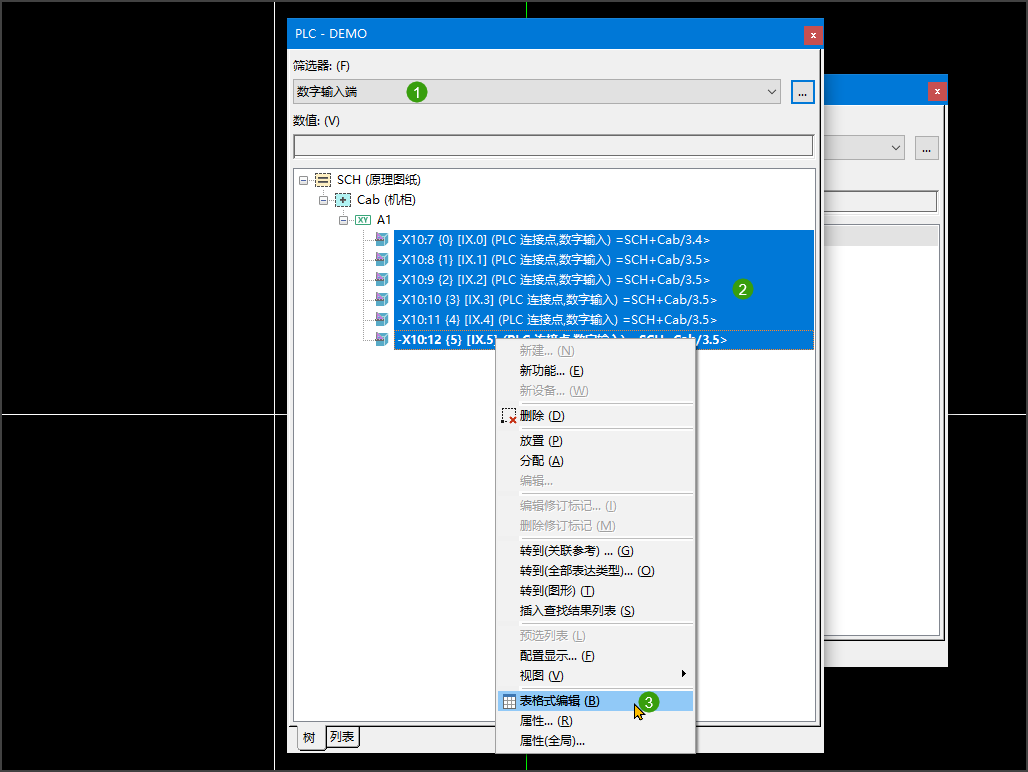

在PLC导航器中上方的筛选器中，选择数字输入端，可以看到A1中只显示了功能定义是数字量输入的连接点，选中连接点，右键弹出菜单中点击表格式编辑

  1. 筛选器选择数字输入端
  2. 选择所有连接点
  3. 右键弹出菜单点击表格式编辑

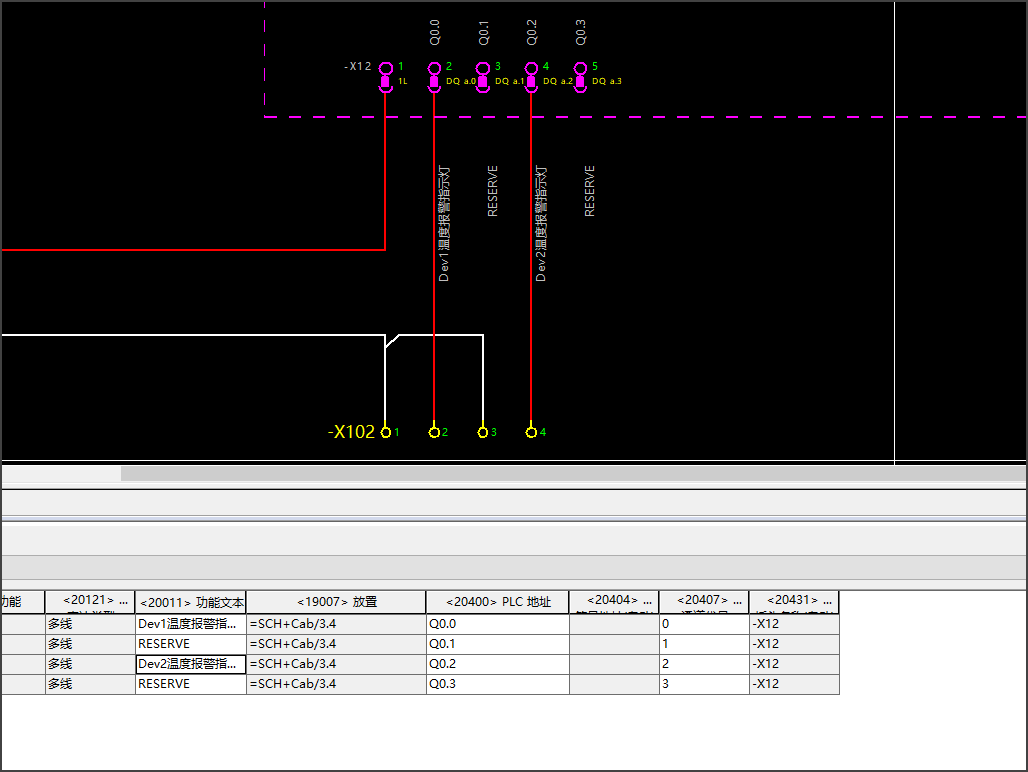

编辑连接点的功能文本和PLC地址，可以看到图纸中的信息也发生了变化，以同样的方式编辑数字量输出点

模拟量输出

和之前同样的方法放置A2到模拟量输出图纸中，按Tab键可以切换不同的宏类型，之后通过表格式编辑编辑模拟量输出点的属性

PLC的多线原理图就完成了

总览图

总览图的作用是能很直观的看到PLC的连接点定义，因为是基于部件绘制，所以在插入总览图时，已经有直接绘制好的总览图使用

可以从总览图中看到输入输出点的定义和地址
