Eplan图纸的绘制一般遵循这样的顺序：

  1. 左下角至右上角进行绘制
  2. 一次回路至二次回路
  3. 绘制控制回路
  4. 端子及插头
  5. 线缆
  6. 分配部件(如果是基于设备的绘制，就不需要进行部件的分配了)
  7. 生成报表
  8. 打印出图

可以基于符号进行图纸绘制，也可以基于设备进行图纸绘制，当然也可以混合进行。
基于符号的绘制有点类似于在AutoCad中进行图纸绘制，原理图是由标准的电器符号组成，没有设备的属性，这样的图纸不会影响使用，但是当需要设备清单时，基于符号的图纸就无法实现了。

放置电位连接点

通过电位连接点定义一个电位，如果是220V交流供电，我们就需要放置3个电位连接点，分别是L，N，PE。

插入->电位连接点

放置在左下角，如果符号的方向不对，可以试试tab健
放置后，会弹出电位连接点属性对话框

  1. 输入电位名称L
  2. 选择线缆截面积
  3. 选择线缆颜色
  4. 电位类型选择L
  5. 点击确认完成电位连接点的定义

其他的属性可以按照实际需要填写

可以将不同电位设置成不同的颜色进行显示，点击连接图形标签，按照下图进行线宽及颜色的设置，之后点击确定

概念3-电位连接点 **『电位连接点用于定义电位，可以为其设定电位类型(L，N，PE，+，-等)。其外形看起来像端子，但它不是真实的设备。如果为电位设置了显示颜色，则整个项目中等电位的连接都会以相同的颜色显示出来。最常见的情况就是为PE电位连接点设置绿色虚线**显示。 定义电位连接点，一种目的是方便读图(尤其是项目中有380V，220V，24V等不同电位时)，发现短路等；另一种目的是编线号时按照电位类型分别编号。 电位连接点一般位于图纸中电源进入或起始位置』

放置母线连接点

系统中的地线一般都会统一接到柜内的接地排上，可以通过母线连接点进行表示，母线连接点还有一个作用是表示汇流排

插入->盒子/连接点/安装版->母线连接点

与放置电位连接点一样，把它和之前绘制的PE连接点连在一起，如果方向不对，可以试试tab键。
放置后，弹出母线连接点的属性对话框，在这里需要注意显示设备标识符，这里填写的名称如果和之后放置的母线连接点的名称一致，那么这两个母线连接点就具有了相同的电气属性，就可以作为地线排了。显示设备标识符可以随便写，这里表示为PE，连接点代号输入1，表示这是地线排PE上第一个位置。

  1. 显示设备标识符写入PE
  2. 连接点代号写入1
  3. 功能文本可以写成接地排
  4. 点击确定完成母线连接点的放置

其他属性可以根据实际情况进行填写

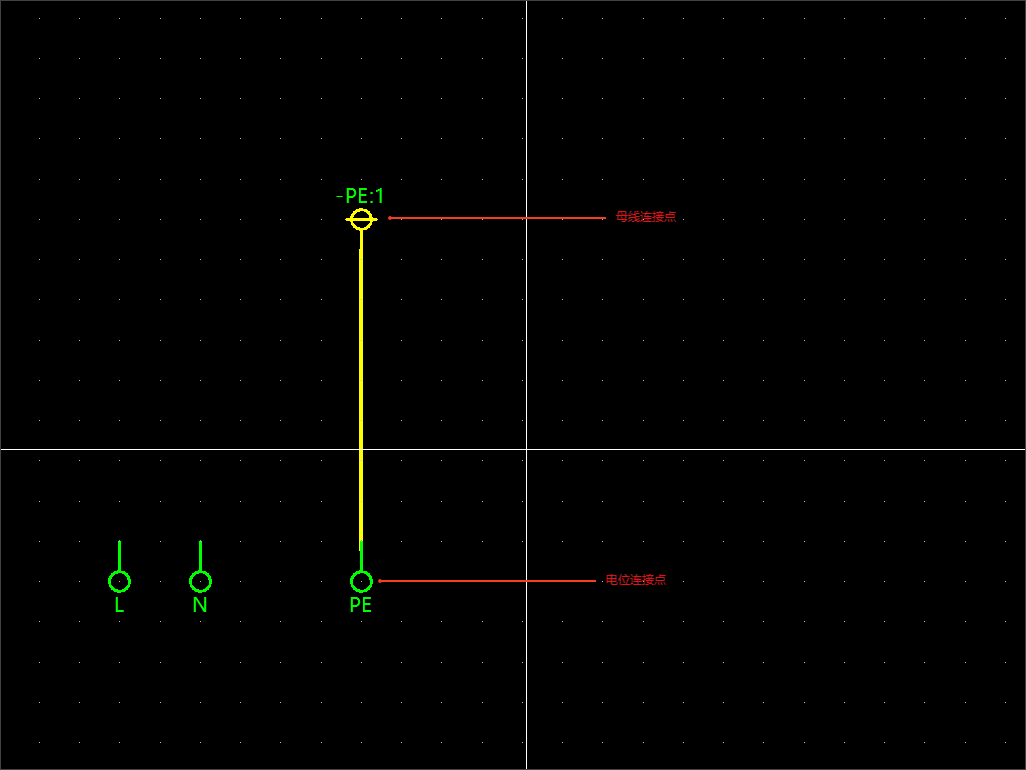

之后，绘制的图纸应该是这样的

概念4-母线连接点** 『**母线连接点指的是母线排，既可以是铜母线排，也可以是汇流排等。它的特点是母线连接点具有相同的设备标识符时，所有的连接点是相互连通的，可以传递电位和信号。电气图纸中最常见的就是接地母排使用母线连接点来表达』

放置第一个电气符号

插入-符号

在符号选择对话框中列出了一些电器符号，这里具体用什么符号是根据图纸的类型决定的，基于符号进行图纸绘制时，所有的符号就是从这里进行选择，选择一个两级断路器符号放置到图纸中，符号会自动捕捉栅格点，如果和下面的电位连接点位于一条线上，那么就会自动进行连接，放置后会弹出属性对话框，当然，方向不对时可以试试tab键。

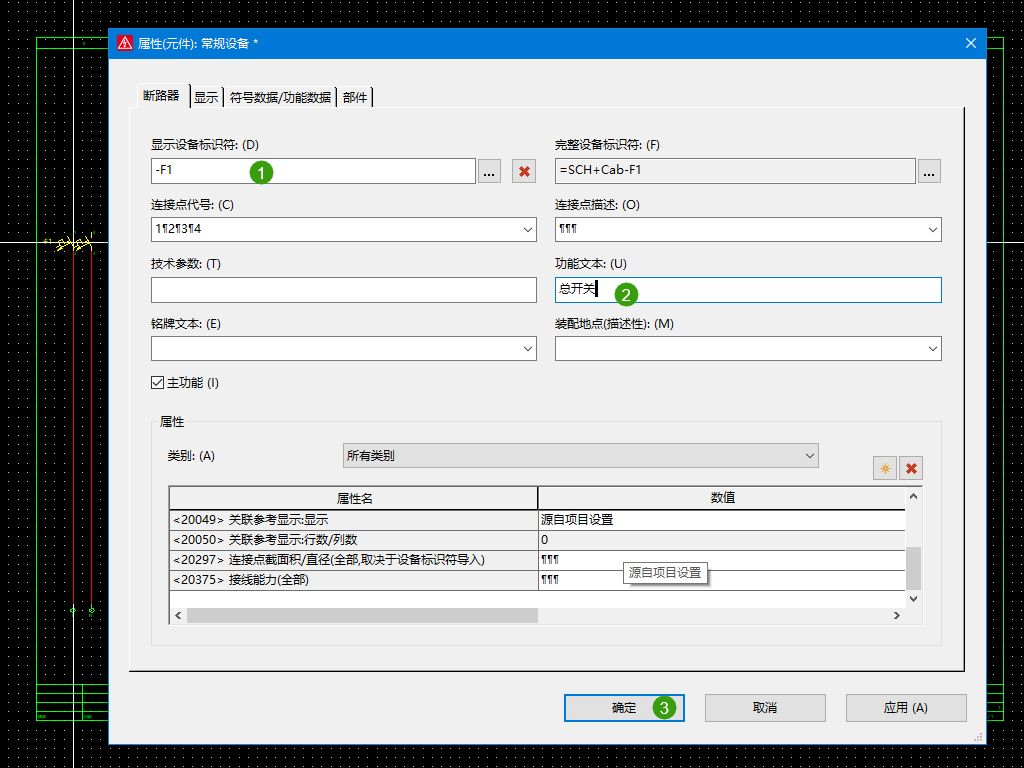

弹出属性框，在设备标识符处填写用于表示这个符号的标识符，功能文本处可以填写这个断路器的功能，比如总开关

  1. 设备标识符填入F1
  2. 功能文本填入总开关
  3. 确认后完成

项目数据->连接->更新

更新看看连接线颜色是不是会改变。
之后，按照这种方式你可以开始进行绘图了，放置符号，弹出符号属性对话框，填写必要的信息，放置下一个符号
