简介

Snap7是一个开源的，可以多平台运行的能与西门子S7系列PLC进行以太网通信的组件，之前的文章有两篇我介绍过这个组件，但是只是简单实现了对PLC的控制和数据读取，但是没有任何图形界面，只能通过命令行实现，这在实际应用中没有太大的意义，当然通过Python也可以实现图形界面，这里介绍一个比较好用的界面组件叫做Eel，说它好用，是因为它能通过前端语言JavaScript，Html，css实现多样的图形界面，前面两篇文章分别介绍过这个组件，今天我通过Snap7和Eel的结合，实现一个带有控制，曲线显示的简单组态界面


界面设计

这里界面是下载Bootstrap网站上现成的例子修改了一下，曲线功能是由Highchart实现

链接 HighChart

切换开关通过一个叫switchery的Js脚本实现

链接 Switchery

启动后，点击右上角的连接按钮后会连接PLC，之后状态栏显示设备已经连接，之后表格处的数值会按1s的周期进行更新，曲线会自动更新，点击每个切换开关会触发PLC内开关量的动作。

重要代码分析

测量值显示

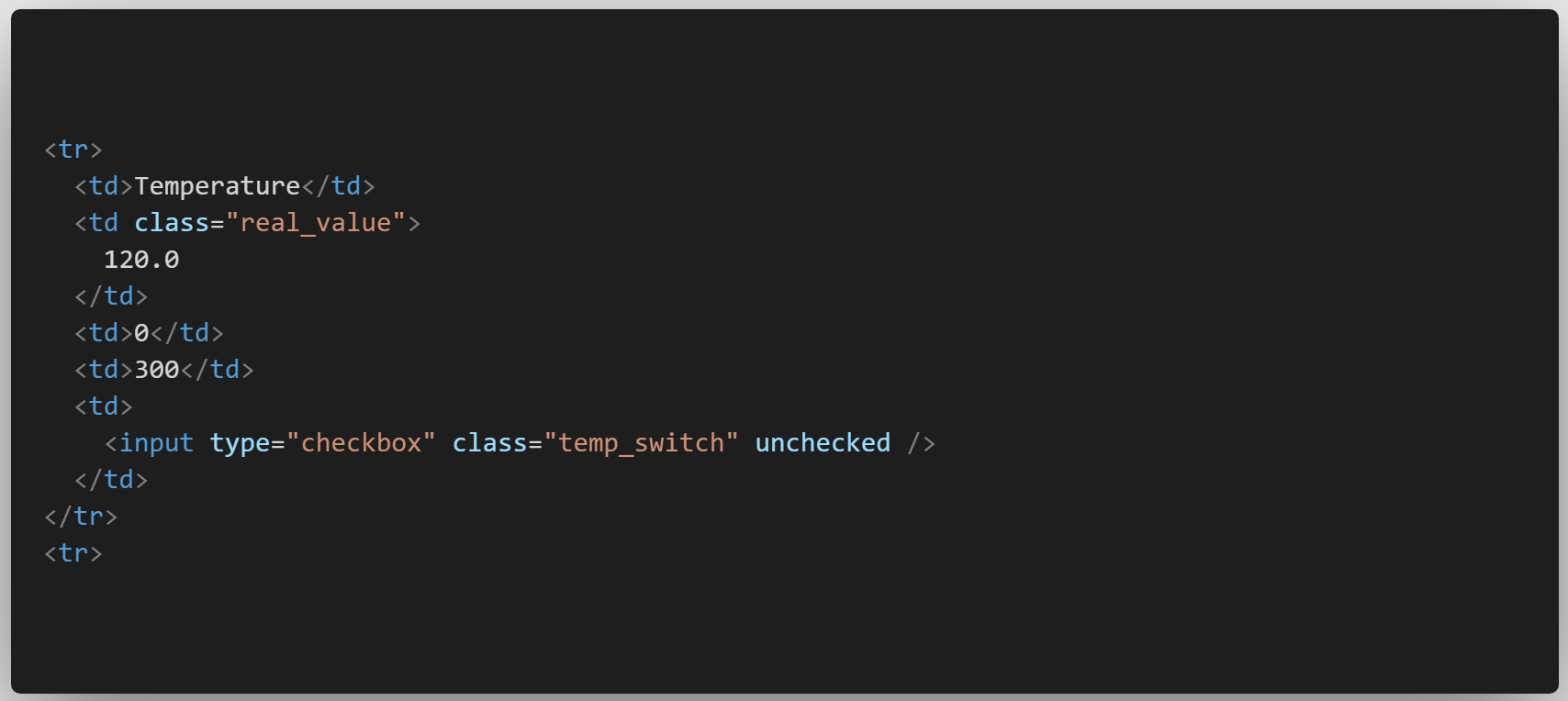

表格里面Value栏是PLC的数据实时更新过来的，所以此处的Html代码中需要为这一列指定一个相同的class，之后在js脚本中，可以将Python获得PLC数据打包成一个列表，之后循环的填充到表格中，可以看到td标签有个 real_value 的class，可以通过这个class将所有td标签迭代出来


切换开关是通过Input实现，指定不同的class，在脚本中对其进行数理化，即生成对应传感器的切换开关，可以看到
通过DOM选择temp_switch对应的单元格，之后使用Switchery实例化，即生成切换开关



表中中的数值是通过Python传递过来的列表迭代出来的，通过getElementsByClassName选择所有real_value的class，之后通过for语句循环对其内部内容赋值列表valueList


切换开关控制

切换开关的开和关状态改变可以对应一个函数，此函数内部判断切换开关的状态，然后对应不同的状态赋值给Python，Python获取该值后，进而控制PLC


tempToggle是Python传递过来的函数，js中可以对其赋值，之后Python中获取该值，进而控制PLC

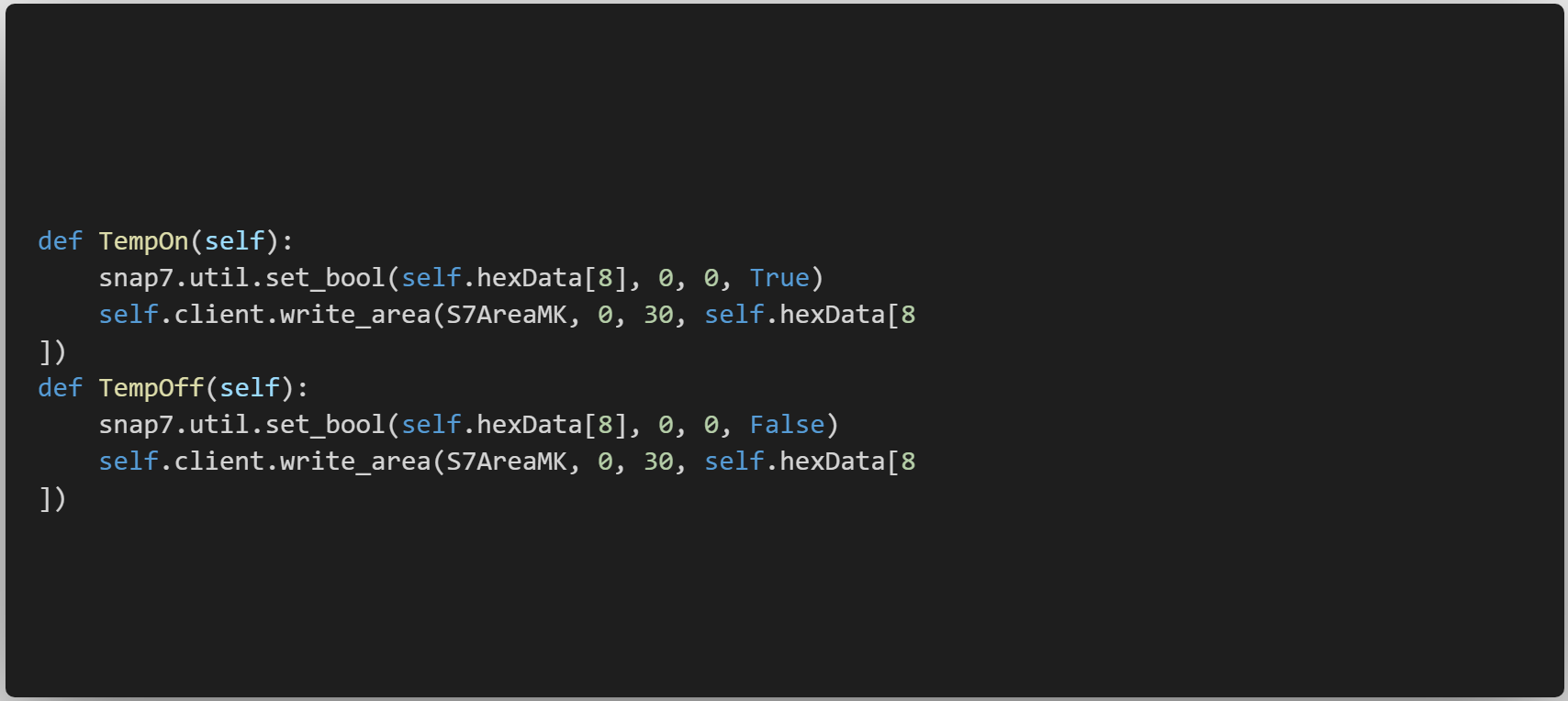

victim.tempOn是类的方法，TempOn方法即通过Snap7控制对应的布尔量打开


曲线的生成

曲线功能是通过HighChart实现，实现静态的曲线很简单，HighChart采用固定的格式设置来定义曲线的样式，其中数据可以是一个列表，有时间和数据，HighChart可以自动将时间和数据按照设置正确的显示出来，数据我们可以通过js的push方法将Python传过来的PLC数据放进去。

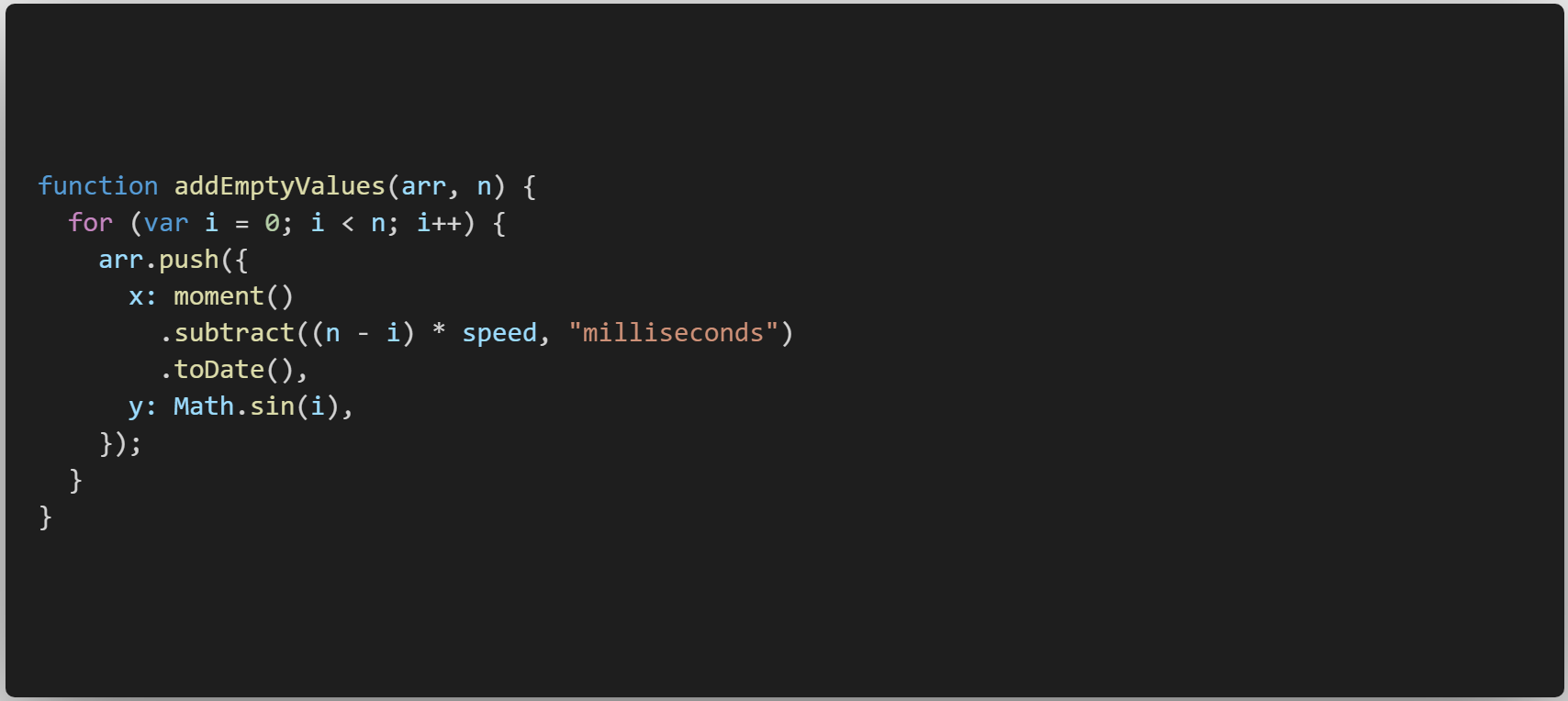

通过新建一个values的数组，初始化数组里面的数据，这里我采用了moment的脚本来实现时间序列，y初始化了一个sin序列

链接 momentjs

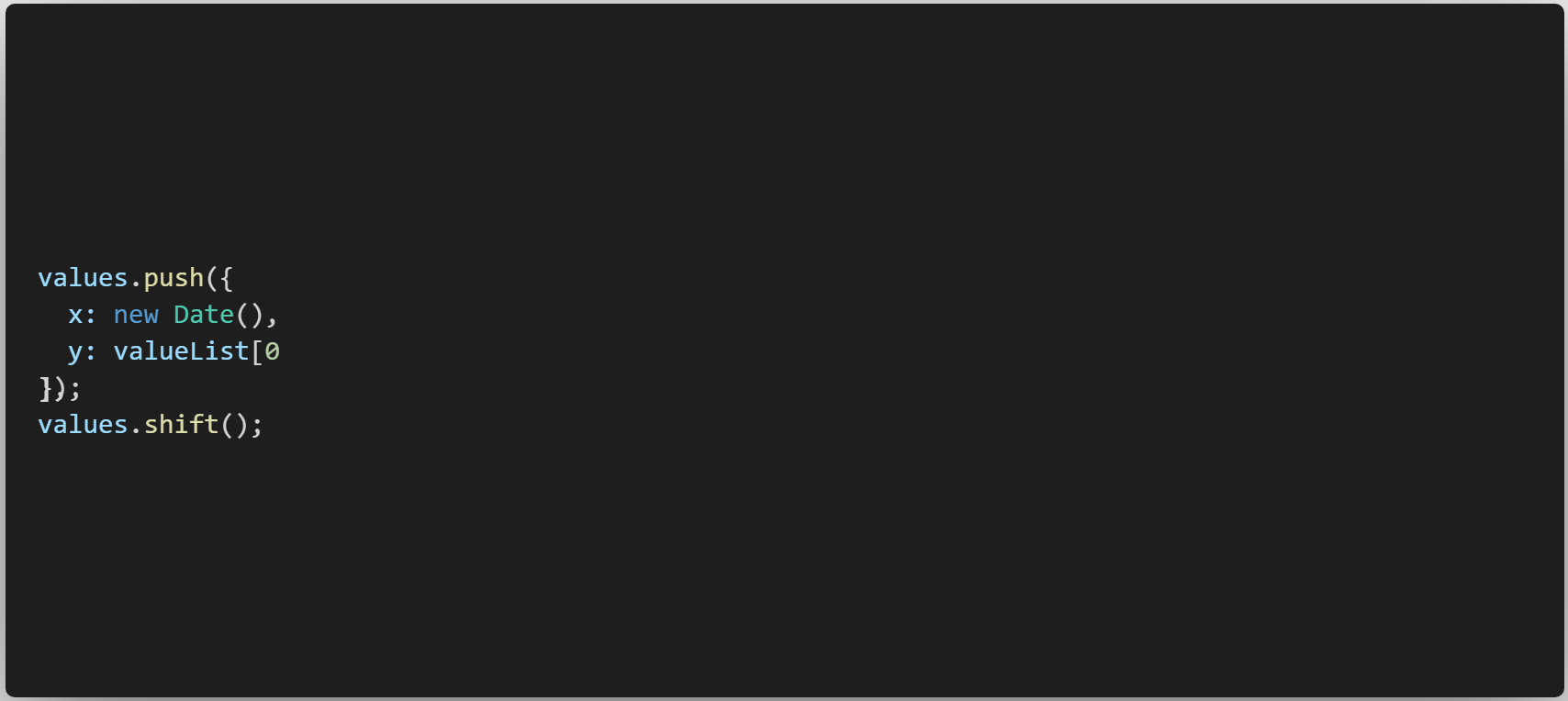

初始化values数组后，可以通过动态更新里面的数据，x的值是时间，y的值是valueList列表中的第一个数值，即温度
值，使用shift方法可以保证values的数组中始终是固定数量的数据


使用update方法将这个数据更新到HighChart中


按钮控制PLC连接

点击按钮后实现PLC的连接其实很简单，按钮按下后js代码会输出一个数值到Python中


Python使用这个数值判断是否实例化PLC，之后进行连接


最终效果


代码下载

见文章打通Python与JavaScript『2』最底部
