当所有的符号或者设备都已经正确连接了，就该插入端子了。
系统机柜中，需要使用端子将所有线缆统一连接和分配。端子汇总在一起叫做端子排，一般是由端子导轨，端子端板，端子，固定式桥接件，端子标签，终端固定件等组成，这些配件在最终的设备报表中会体现出来。

端子导轨 Eplan快速上手『7』端子 - 图1
端板 Eplan快速上手『7』端子 - 图2
端子 Eplan快速上手『7』端子 - 图3
固定式桥接件 Eplan快速上手『7』端子 - 图4
终端固定件 Eplan快速上手『7』端子 - 图5
标记槽 Eplan快速上手『7』端子 - 图6

定义端子

端子排的定义和端子的建立都要在端子排导航器中进行

项目数据->端子排导航器

在端子排导航器的空白处右键弹出菜单中点击生成端子排定义，之后弹出端子排定义的属性对话框

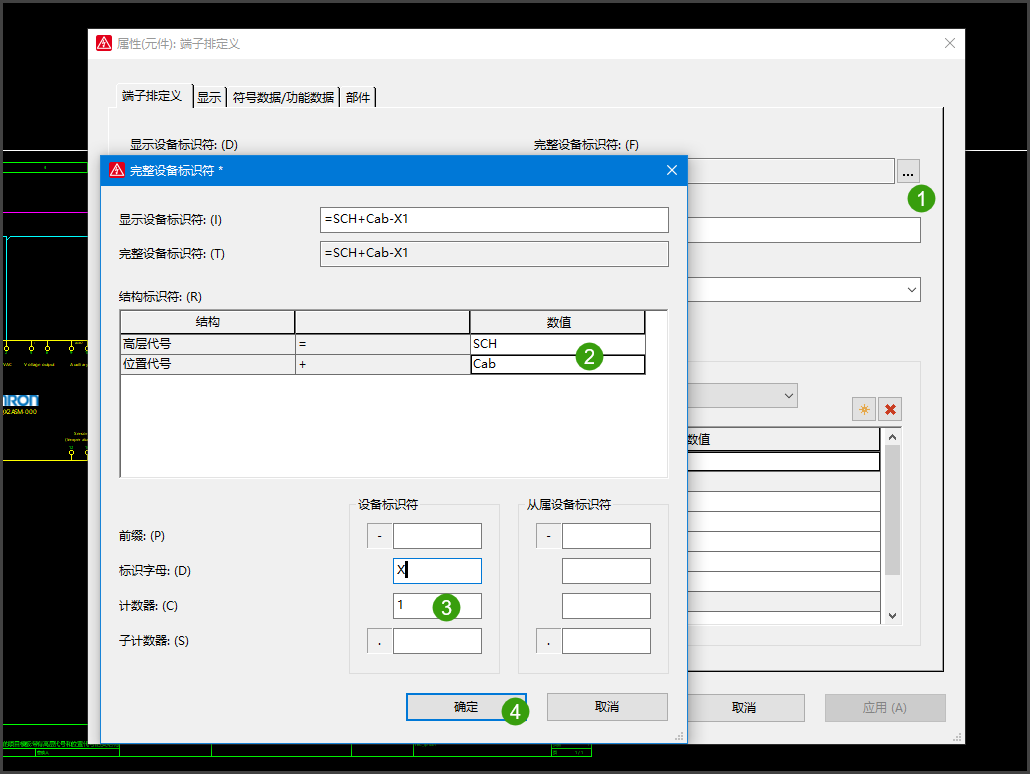

这里点击完整设备标识符后面的三点，定义端子排的高层代号，位置代号，设备标识符，这里是=SCH+Cab-X1

  1. 打开完整设备表示编辑页
  2. 选择高层代号和位置代号
  3. 定义标识字母和计数器
  4. 确认完成

填入一些必要的信息，比如功能文本，装配地点等，点击确定后完成端子排定义

新建端子

端子排定义完成后，就需要新建端子了，新建端子有几种方式，可以基于符号创建端子，也可以基于设备创建端子，这里采用基于设备创建端子。
既然是基于设备那么就需要有端子的设备文件，也就是我们之前下载过的edz文件，目前市面上主流端子品牌有菲尼克斯，WAGO，魏德米勒，这里我常用的是菲尼克斯，菲尼克斯也提供了edz文件的下载网站

https://www.phoenixcontact.com/online/portal/us/pxc/apps/eplan_p8_data_manager_iframe

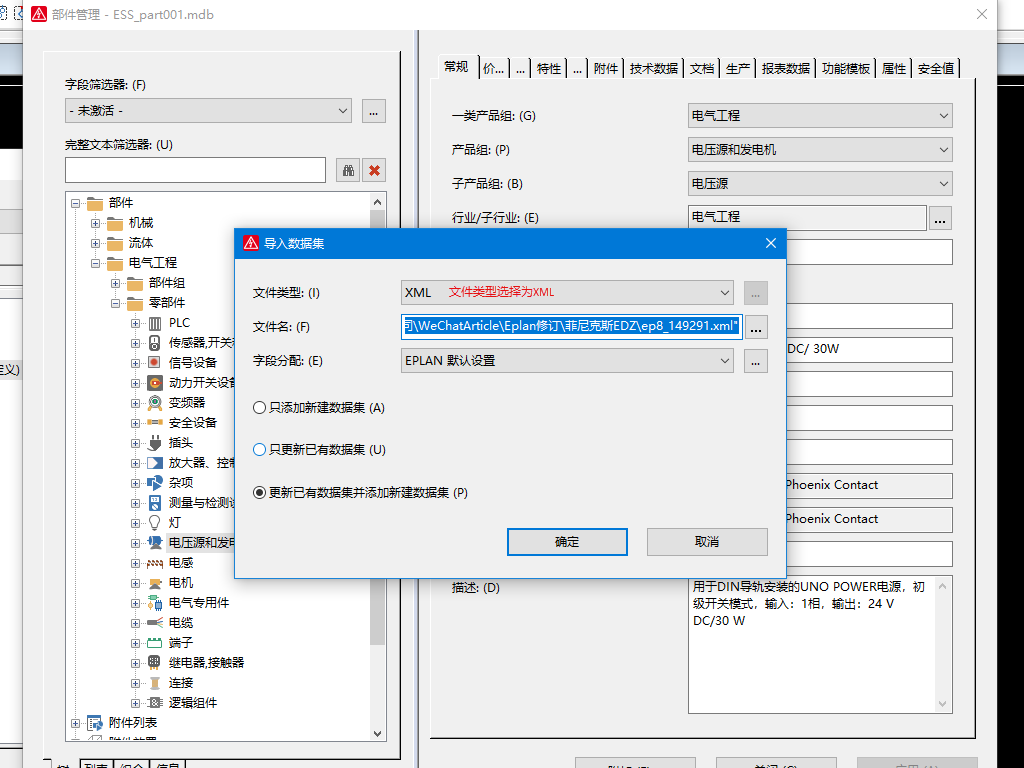

我下载了几种端子型号和一个24V电源，文末我会提供文件的链接，下载后会发现菲尼克斯提供的不是edz文件，而是XML文件，这个也没关系，Eplan可以支持导入的部件格式有很多种，在导入部件的时候选择文件类型为XML就好

不知道这个对话框在哪里的可以看看前一篇。

导入后就可以开始基于设备新建端子了，在端子导航器中右键点击新建端子(设备)，弹出生成端子(设备)对话框

  1. 编号样式1-2代表两个端子，端子编号为1，2
  2. 部件编号是选择的端子设备型号，点击后面的三点就会打开部件选择对话框，选择菲尼克斯的3001035端子
  3. 点击确认完成端子的新建，这里创建了2个3001035的端子，编号为1，2

再创建两个型号为3001048的端子，编号为3，4，完成后的端子导航器里面是这样的

放置端子

端子定义完成后就需要将它放置到图纸中，在端子导航器中选择四个端子（通过Ctrl键可以实现多选），之后右键菜单中选择放置，依次将四个端子符号放置到图纸中，可以试试tab键改变方向，放置后的图形是这样的


这里有几个东西是之前没有讲到的，首先是电源是怎么插入到，这里用到了符号宏

插入->窗口宏/符号宏

符号宏的后缀是ema，可以发现刚才下载的部件文件中就有这个文件，插入试试

接下来是电位定义点，之前我们用过电位连接点，其实和电位定义点是一回事，都是为了表示电位的，这里用电位定义点的目的是为了区分图纸中的交流电和直流电

插入->电位定义点

可以看到四个端子符号已经正确的插入了

端子编辑

端子插入后可以进入编辑窗口对端子进行一系列的编辑操作，在端子导航器中选择X1，之后右键弹出的菜单中选择编辑…

进入编辑端子排窗口，可以看到当前有四个端子，两个3001035，两个3001048，分别通过鞍型跳线进行短接，现在需要在端子的两端增加端子挡块，放置端子左右移动。

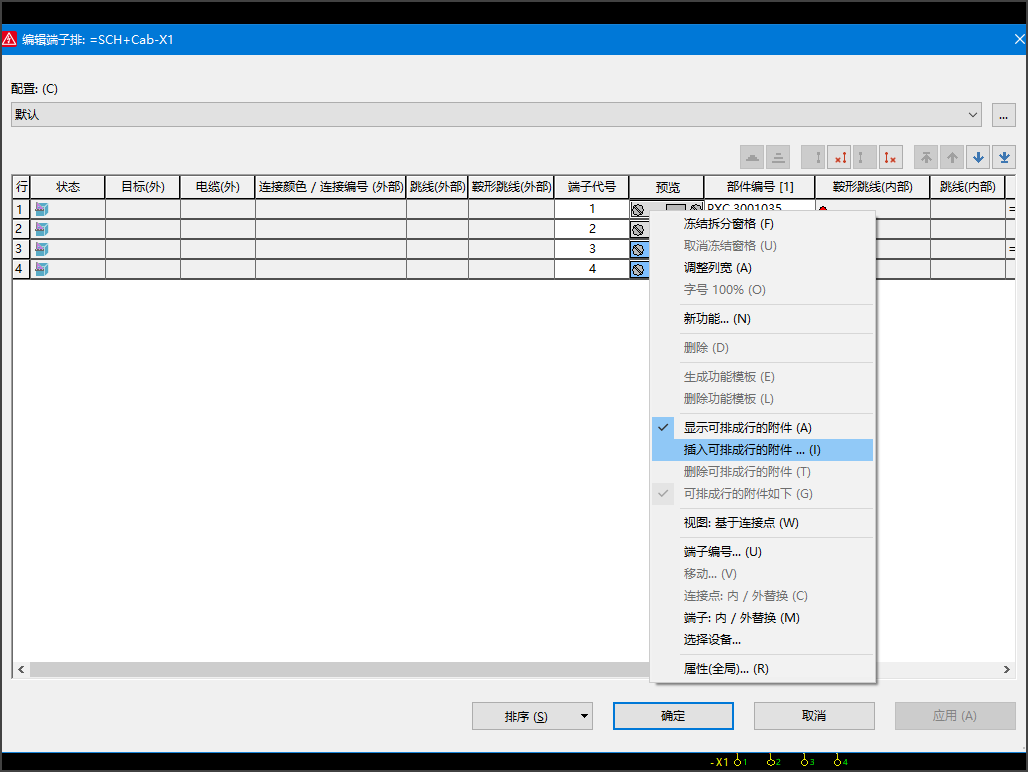

在端子代号1的端子上右键点击插入可排成行的附件

插入型号是1201442的终端挡块，但是发现插入后的位置不太对，没关系，选择它之后点击向上移动

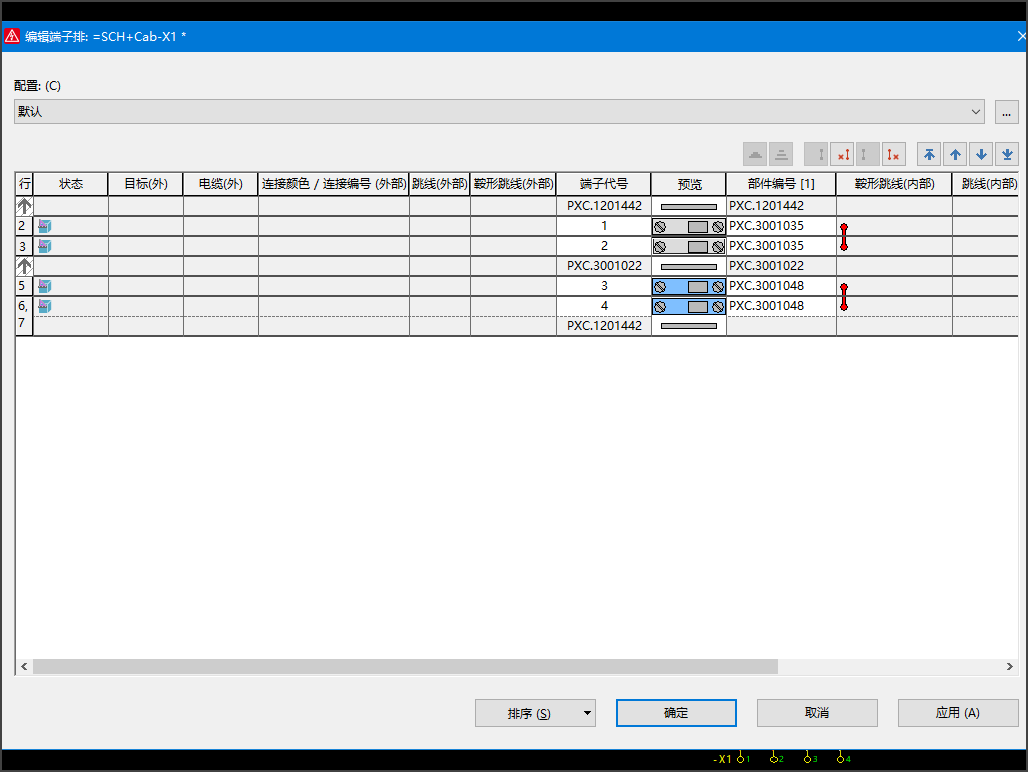

接着在四号端子下面在插入一个终端挡块，最后的样子

多了一个3001022，具体是什么，大家可以自己去查查
