报表是Eplan中最强大也最实用的功能，至少对于我来说是这样，在Eplan中生成的报表类型及样式也是多种多样的，而且我们还可以自定义报表样式以及布局。
在进行报表这个大章节之前，我们先来看另外一种也能生成报表的工具—『标签』
标签功能并不能产生一些图形化的报表，但是它可以将项目中任意的属性数据导出到外部的文件，这些文件包括txt, Excel, XML。为什么要将这个功能提出来说，是因为Eplan生成的图形化报表是不可以进行人为后期编辑的，它毕竟不是一个可编辑的文件，但是，使用标签功能产生的文件是可以人为编辑的，这就给我们后期对大量项目数据的使用提供了很大的便利。
这里就说一点，后期系统组装人员需要对线缆进行预制，就必然涉及到线号打印，现在的打线号机器都可以导入Excel文件进行线号批量打印，这时我们就可以使用这个功能，将项目图纸中所有的连接定义点及线缆的某些属性(包括线号属性)导出成外部文件，例如Excel，这样我们就可以使用这个Excel文件进行线号的批量打印。

工具->制造数据->导出/标签

标签设置

这里使用标签功能将之前绘制好的PLC图形中的输入输出点的属性值导出成Excel文件。
我们先来看看之前绘制的PLC的输入输出点都有哪些属性值，我们打开PLC导航器，任意选择一个输入输出点之后右键点击属性

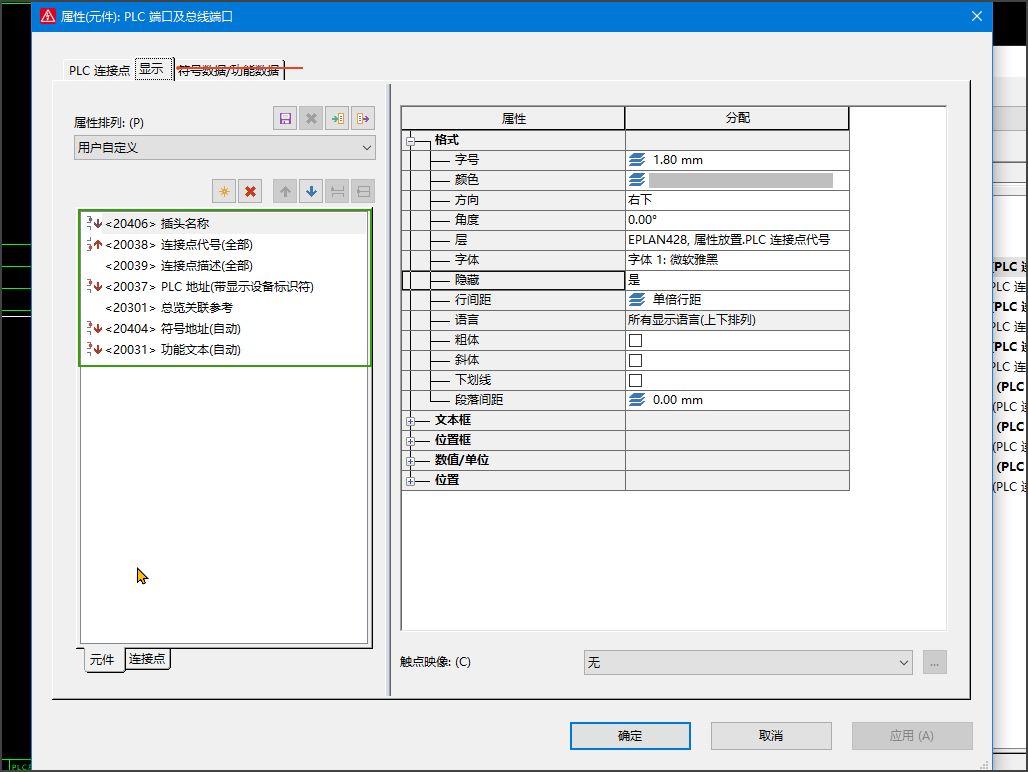

在弹出的元件属性对话框中，我们点击显示标签，这里列出了一个PLC连接点使用的属性名称，将这些属性名称记下来

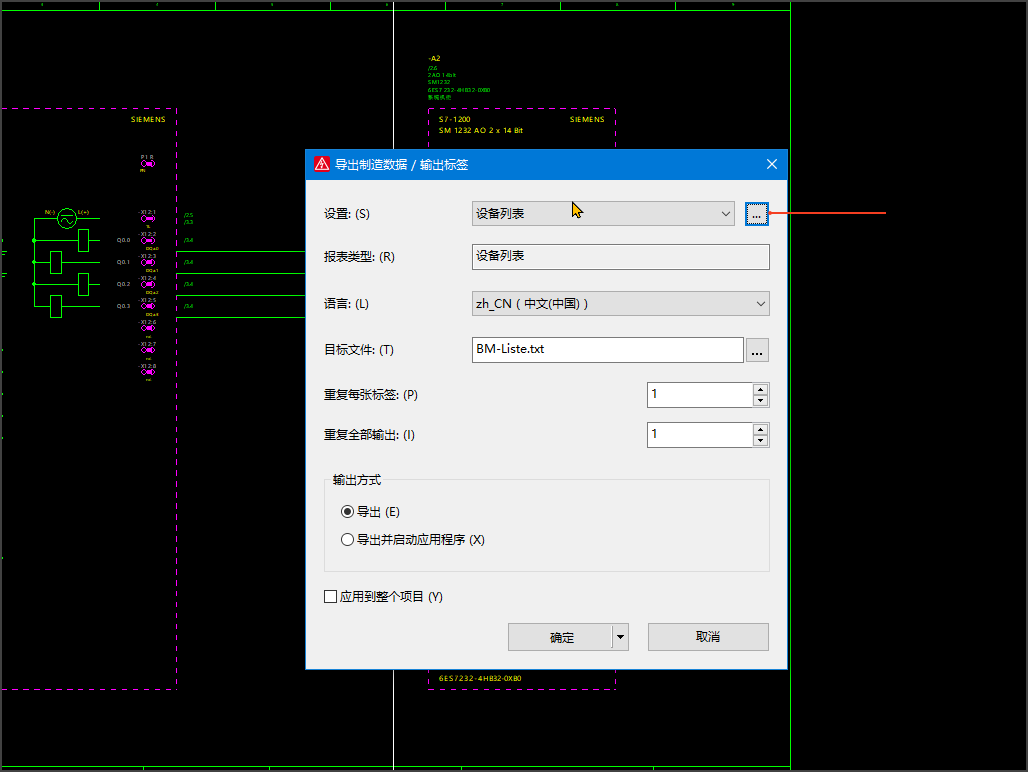

之后我们打开标签工具，弹出导出制造数据/输出标签的对话框，我们先忽视这个对话框内的所有设置内容，直接点击箭头所指示的三个点。

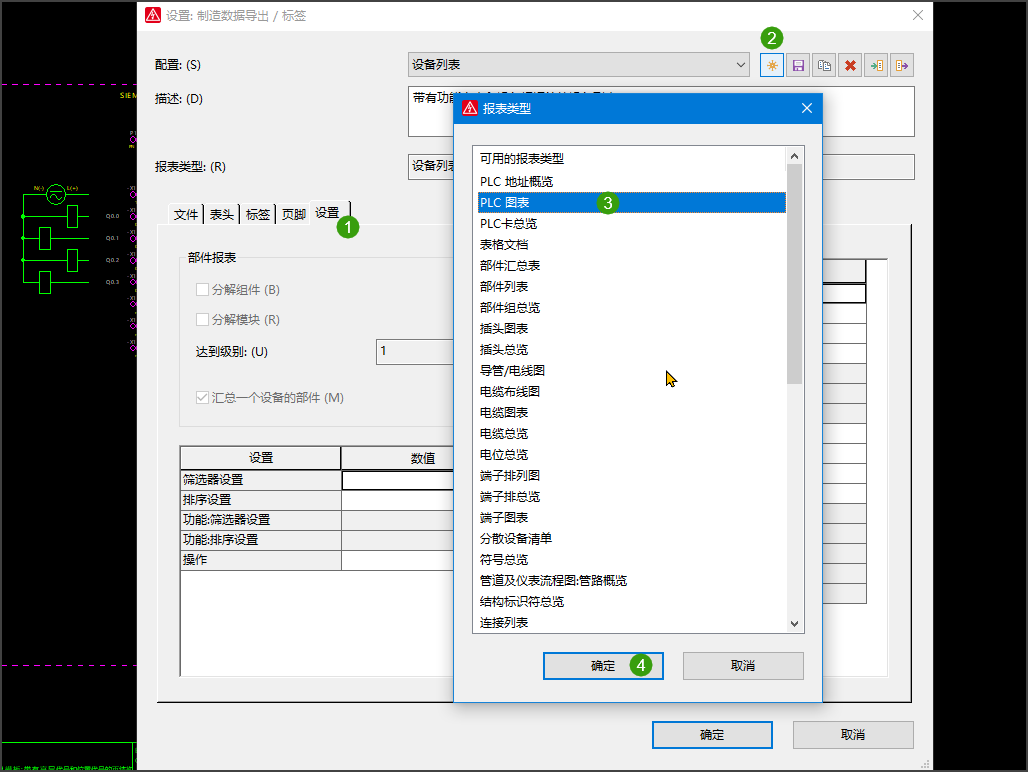

弹出标签设置的对话框，我们首先需要点击设置，之后点击新建符号新建一个配置

  1. 选择设置标签
  2. 点击新建
  3. 选择PLC图表
  4. 点击确认


新建一个PLC连接点属性的配置，点击确认

之后再次回到了标签设置对话框，这里我们选择文件，文件类型选择Excel文件，目标文件选择一个空Excel文件，这个文件可以新建一个，最终的属性值就是写入到这个文件中。然后我们点击选项按钮，这里需要设置表头的名称，使用连接点属性名作为每列的表头。之后点击确定

  1. 点选文件
  2. 文件类型选择Excel文件
  3. 目标文件选择一个新建的Excel文件
  4. 点击选项弹出导出对话框
  5. 选择仅属性名
  6. 确认后完成

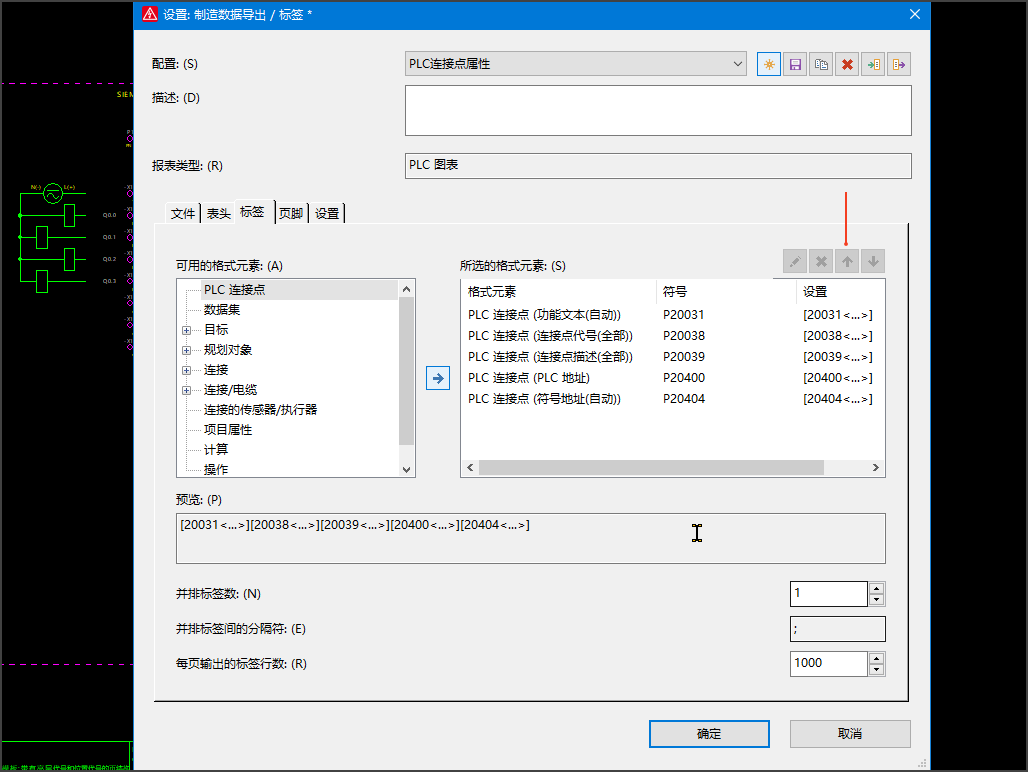

再次回到标签设置的对话框，对标签进行设置，这也是最重要的设置，需要将左边列出的属性值依次放到右边的方框中，右边的方框内的属性就是最终显示在Excel表中的数据

  1. 选择标签选项
  2. 选中PLC连接点
  3. 点击向右的箭头弹出连接点属性对话框
  4. 按照之前记录的属性值进行选择
  5. 点击确认完成

将所有需要的属性值依次放到右侧的方框中，通过上下箭头可以调整属性值的位置

之后标签的设置就结束了

标签导出

再次点击确认就回到了标签导出的对话框，检查一下设置，报表类型，目标文件是否和我们之前设置的一样，之后在输出方式那里选择导出并启动应用程序，选择应用到整个项目，再一次点击确定
如果弹出是否覆盖文件，点击是即可

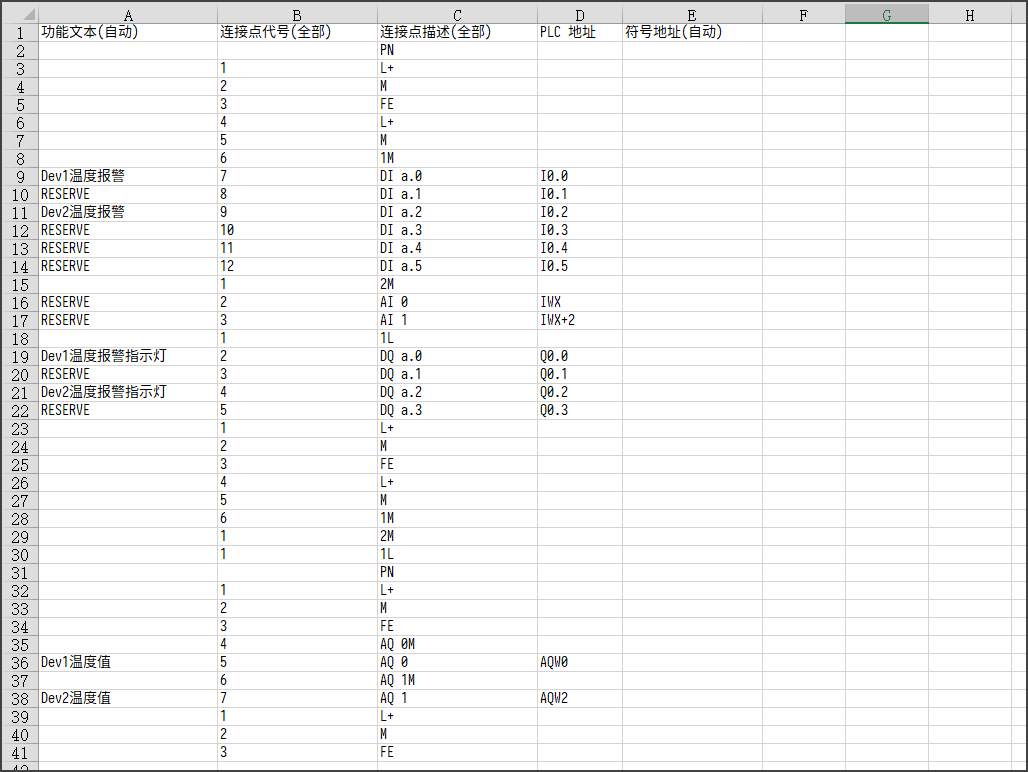

按照之前的设置，属性值都导出了
