设备文件的导入

增加两个OMRON的温控器到当前的图纸中，它是这个样子的

这个东西应该怎么画呢？难道温控器也有对应的符号，它上面这么多的连接点该怎么表示呢？

当然，你是可以自己画，在Eplan中可以用黑盒来表示一个设备

插入->盒子/连接点/安装板->黑盒

在黑盒内使用设备连接点来作为设备的接线端

插入->盒子/连接点/安装板->设备连接点

但是有些时候，设备厂家会把这个东西画好让我们直接用，OMRON就把这个事干了，可以去他的网站进行下载

https://industrial.omron.eu/en/services-support/support/eplan-library

这个网站需要进行注册，注册后就可以免费使用了，这里我下载了E5DC-QX2DSM-000


下载后的文件后缀为OMR.E5DC-QX2DSM-000.edz
**

工具->部件->管理

打开部件管理对话框，需要将刚才下载的edz文件导入到Eplan的部件库中

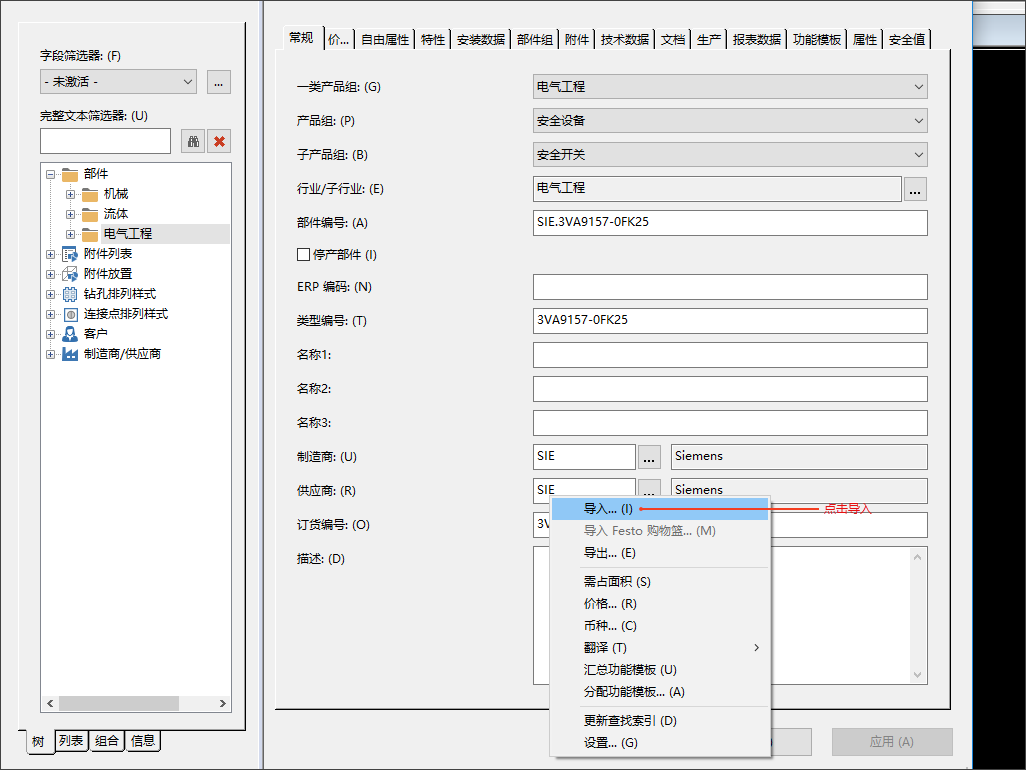

附加->导入

弹出导入数据集对话框

  1. 选择文件类型为EPLAN Data Portal交换格式，也就是edz格式
  2. 点击三个点，弹出文件选择对话框
  3. 选择刚才下载的edz文件
  4. 打开此文件
  5. 点击确认就完成了设备文件的导入

之后关闭部件管理对话框

插入设备文件

插入->设备

再次弹出部件选择对话框

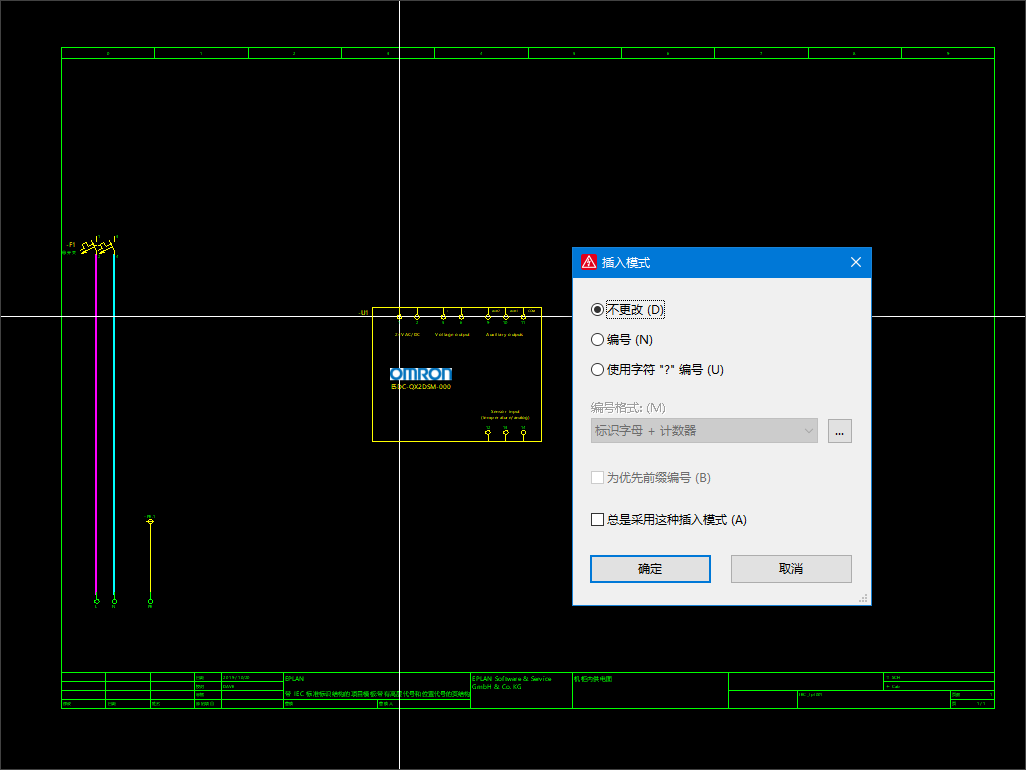

点击确定后，这个温控器设备就插入到当前的图纸中了，之后会弹出插入模式的对话框

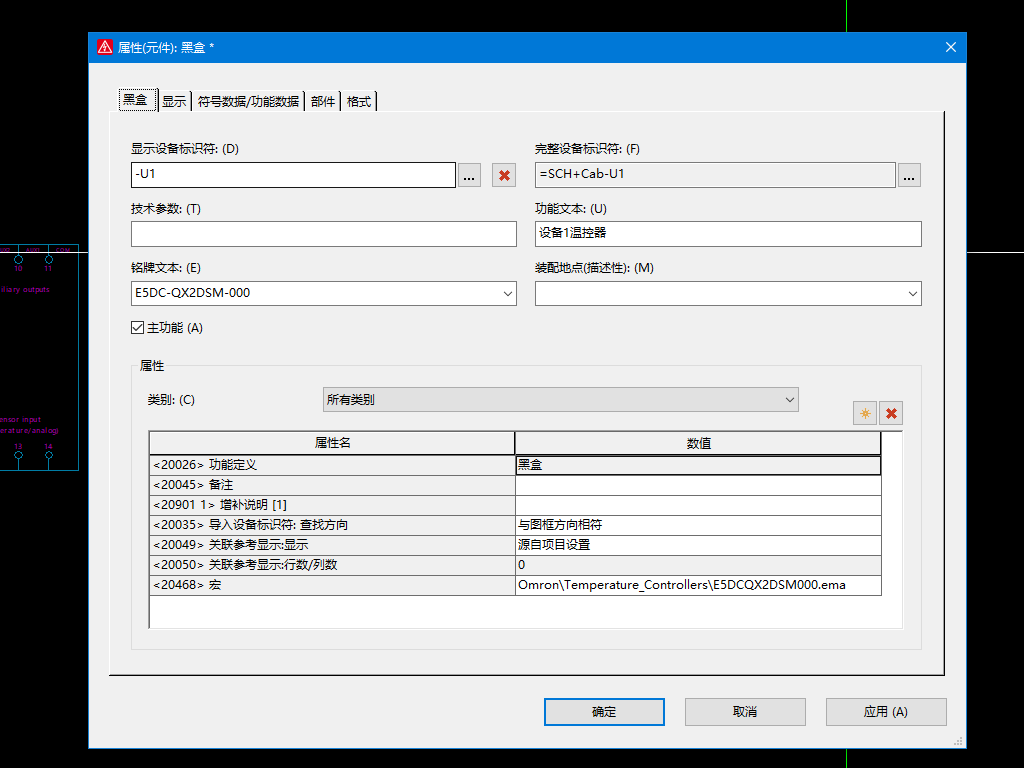

这里选择不更改或者编号都可以，主要作用就是为插入的设备进行编号的方式，之后双击这个设备，会弹出设备的属性对话框，可以按照这个设备的使用方式进行一些属性的填写

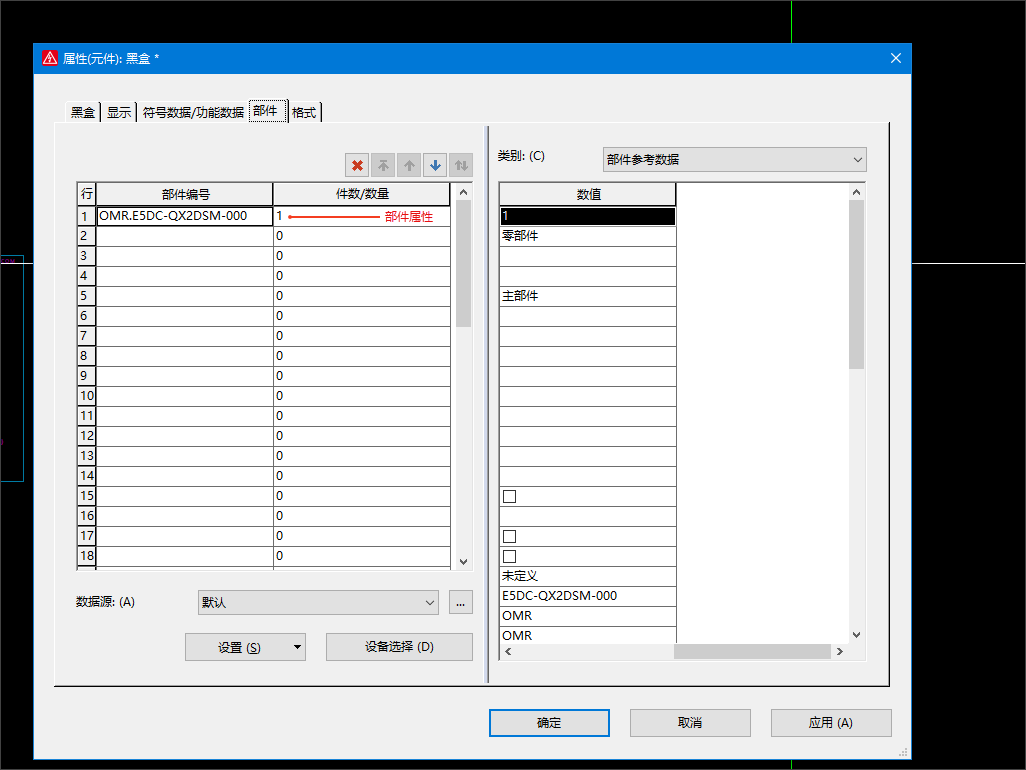

在部件的选项卡下面，可以看到这个温控器符号有了部件的属性


这就是基于部件的绘制，这个温控器已经不再是一个符号它已经具有了部件的属性，在之后的设备报表中可以看见它
接下来将这个图纸完成，完成后的样子如下
