当我们将设备符号，端子，插头都在图中画完之后，我们就需要来进行电缆的定义了，不过在进行电缆定义之前，需要先说清楚一个问题。

什么是电缆

看到这个标题，大家觉得这太可笑了，但是就这个问题在我自学Eplan时困扰了我好久，我们在机柜系统中，最常见的是这个样子的，常被叫做电线或者导线。

但是这个东西(Wire)在Eplan中可不叫做电缆，它叫做连接，是使用连接定义点来定义的，包括线号，线径，端头处理等都是通过连接定义点来定义的，这个我们后面会说。那么Eplan中的电缆(Cable)是什么的，它是这个东西

可以看见这个电缆是由里面的芯线以及屏蔽层等一块组成的，在Eplan电缆定义中绘制的就是这个东西。
说清楚这个问题，我们下面开始进行电缆的绘制。

电缆定义

电缆的定义需要在电缆导航器中进行

项目数据->电缆->导航器

之后在导航器的空白处右键菜单点击新建，弹出功能定义，选择电缆定义

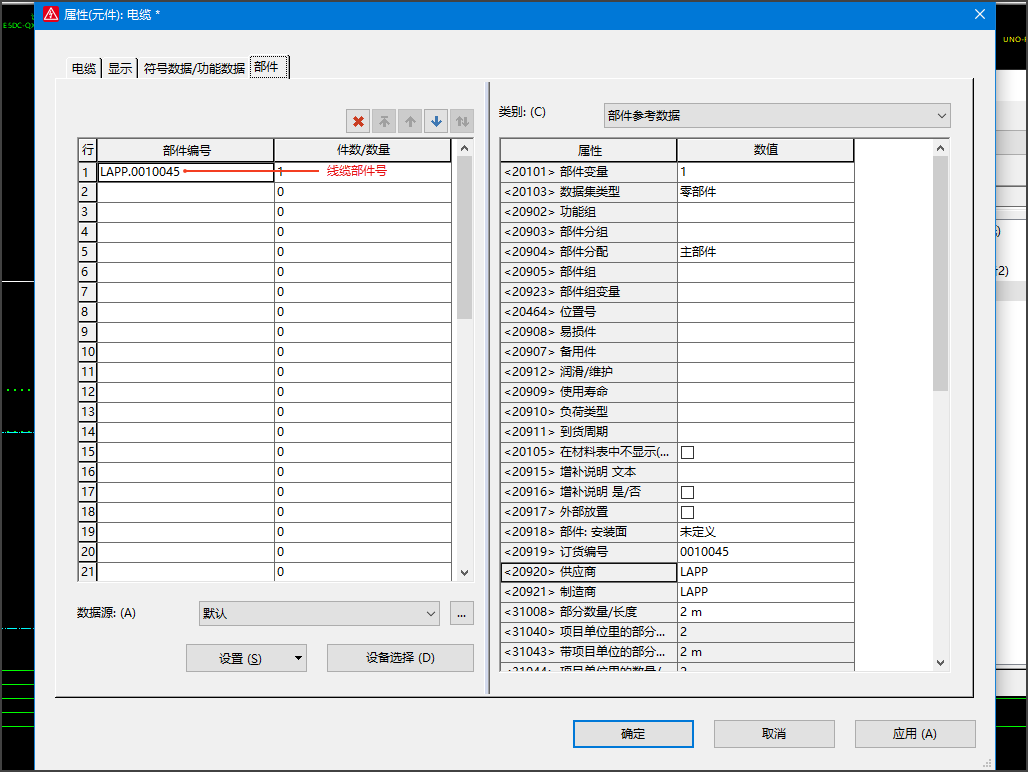

之后弹出电缆的属性对话框，如果是基于部件绘制，则直接在部件选项卡中选择需要使用电缆，Eplan里面提供的电缆部件是Lapp公司的，他们的部件库现在可以免费下载，下载链接如下

https://www.lappkabel.com/ecad-eplan/eplan-p8-download.html#c813283


在电缆标签页，因为使用了部件，所以一些线缆技术参数已经自动填写好了，完整的设备标识是=SCH+Dev1-W1

之后可以看到电缆导航器是这样的，定义了一根六芯线缆

线缆放置

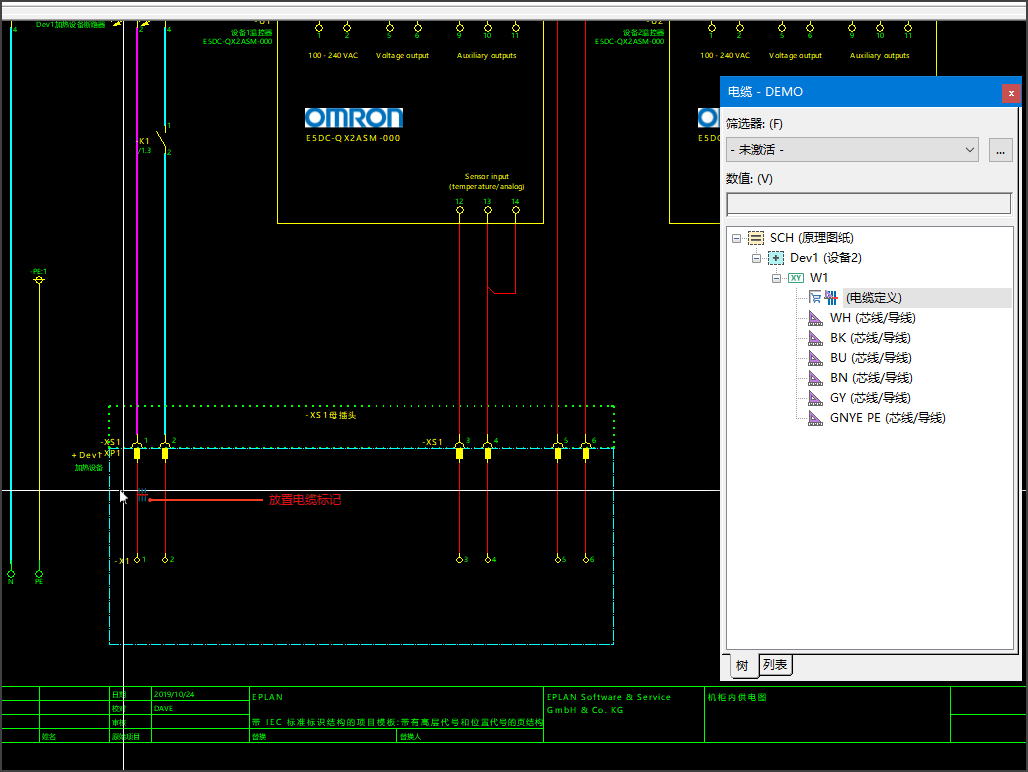

电缆定义完成后，需要将它放到图纸中，在电缆导航器中选择电缆定义右键弹出的菜单中点击放置，可以看到鼠标指针旁边多了一个蓝色竖线的标记，这是提示插入电缆的起始位置

点击起始的位置，之后向右拖动，将需要表示为电缆的连接全部覆盖即可，电缆放置后，会发现电缆导航器中有一个GNYE的芯线没有正确放置

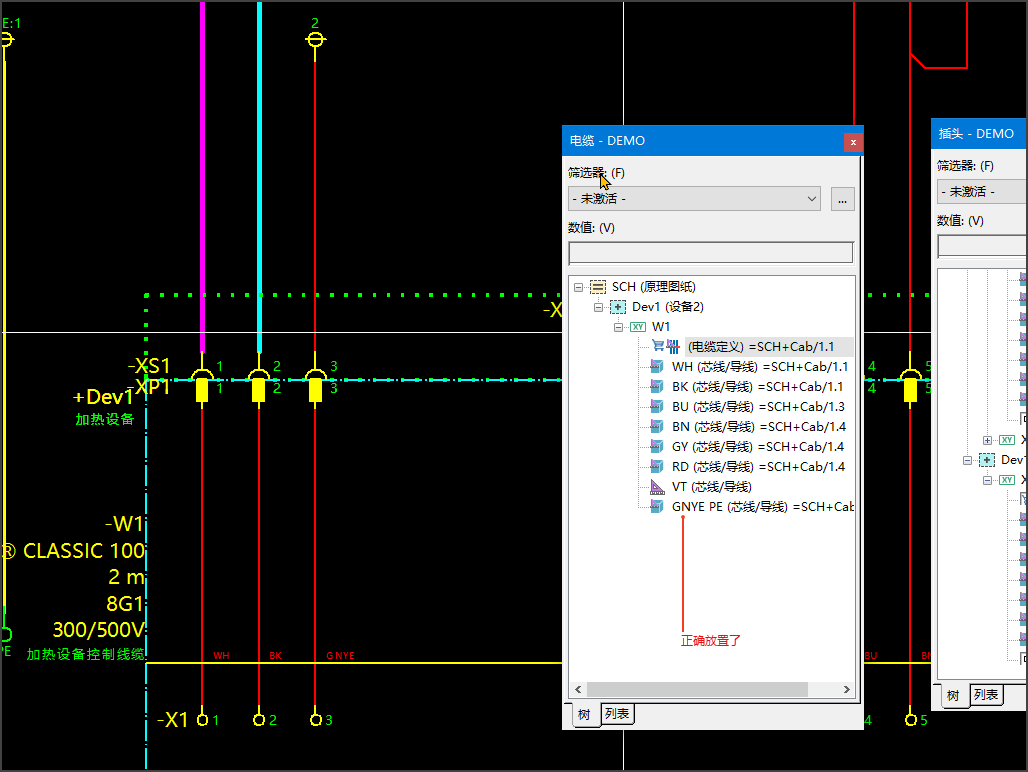

这是什么原因呢，因为这个芯线的属性是地线，但是图中并没有相同属性的端子和插针，在Eplan中电位是传递的，大家试着放一个地电位，这根芯线就可以正确放置

要撤销已经放置的电缆，但是并不删除它，在图中选中电缆后

编辑->删除放置
