在实际的工业产品和系统柜中，我们也会经常使用到插头，这里的插头和我们平时家用的电源插头还是有些区别，工业产品中我们常说的插头在国内通常被叫做航空插头，它一般是由公插头和母插头组成，圆形的居多，当然也有矩形的和其他不规则的形状。公插头是由插头身和公插针组成，母插头是由插头身和母插针组成，公母插头通过螺纹或者其他形式的锁扣进行连接，确保在现场恶劣的使用环境下也能稳定工作。
插头按照位置还会分为设备侧和线缆侧，安装在设备侧我一般常把它叫做插座，它可以固定在设备的面板上，而线缆侧的插头我一般就叫它插头，它的后面会有跟线缆和具体的设备连接，线缆侧的插头和设备侧插头连接后实现需要的功能，一般有电源传输，信号传输，或者混合型传输。

在Eplan中插头的绘制和端子的绘制方法基本一致，首先需要打开插头导航器

项目数据->插头->导航器

生成插头定义

打开插头导航器后，在导航器的空白处，鼠标右键点击生成插头定义>仅母插针，我们首先来定义一个母插头

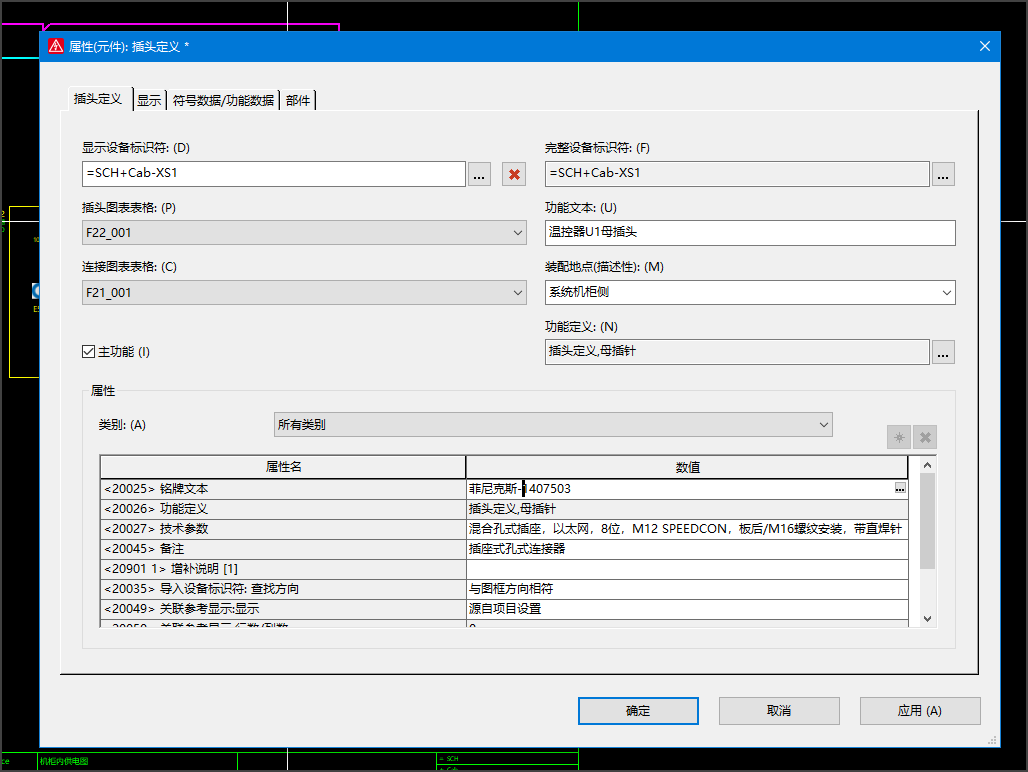

弹出了插头定义的属性对话框，这里注意设备标识符要选择正确，母插头我一般使用-XS表示，公插头则使用-XP来表示

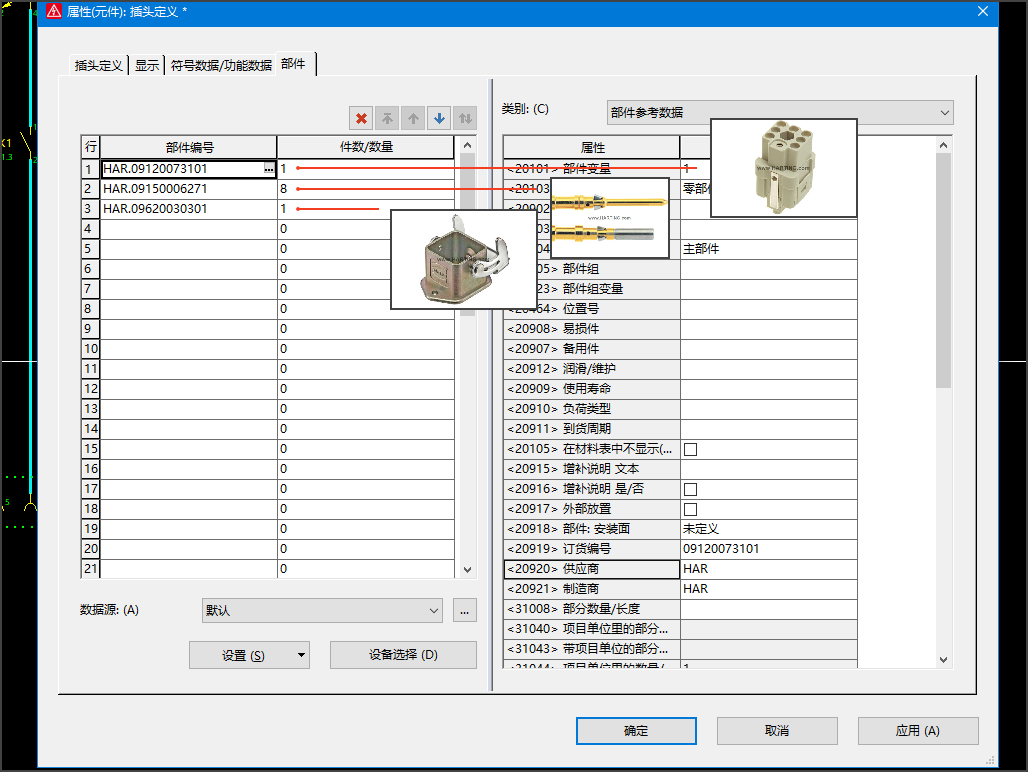

使用的Harting的连接器，型号是09120073101，因为是基于设备绘制图纸，所以需要选择正确的部件，Harting的部件在Eplan默认安装后有几个可以用

可以看到插头是由插头，插针，外壳一并组成，插针的数量是8，表示是8针的母插头

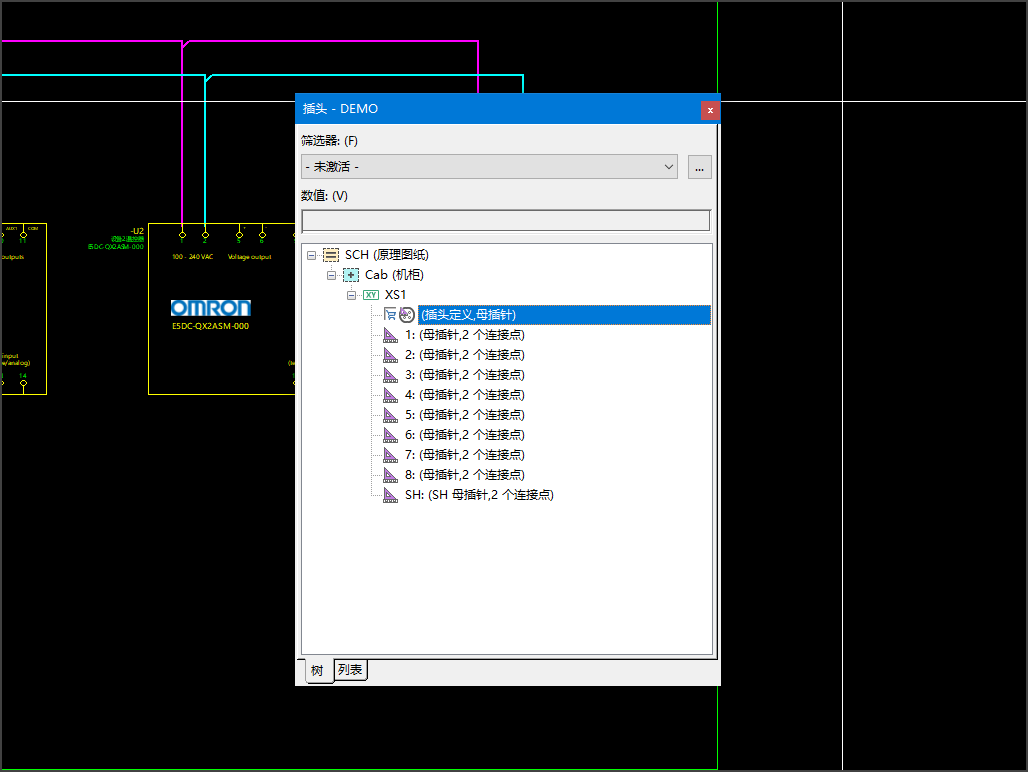

因为使用了部件，可以在插头导航器中看到插针也正确的创建了出来

但是还是需要说一下如何生成插针

生成插针

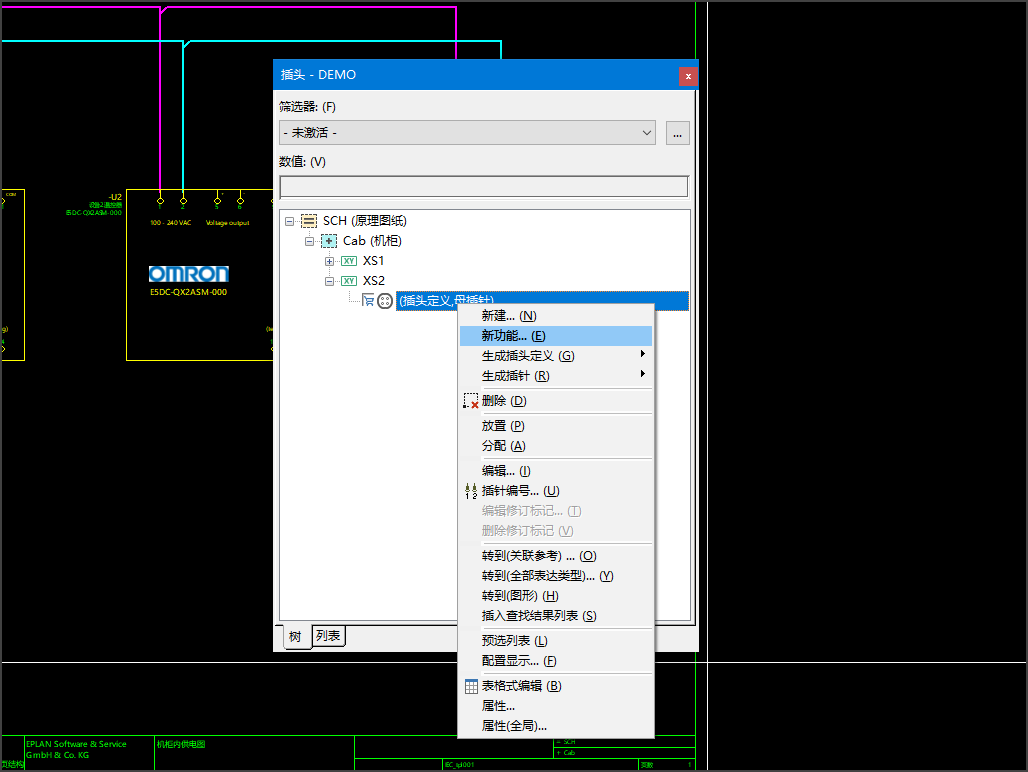

这里我新建了-XS2的插头定义，在-XS2上右键点击新功能

之后弹出新功能的对话框，这里我们设定这个母插头一共有8个插针，都是具备2个连接点的母插针。

点击确认之后，在插头导航器中，可以看到8个母插针已经生成了，但是可以看到母插针左边的符号和刚才不一样，这里是蓝绿色的小方块，表示没有部件的属性

放置插针

当插头和插针定义都结束后，我们就需要把插针放置到我们需要进行连接的位置上，这里的操作和端子放置是一样的，我们选中-XS1插头的8个母插针，右键点击放置依次将8个插针放入图纸中

图纸中多了一个固态继电器设备，温控器搭配固态继电器是一种很常用的控制加热设备的电路，这里的固态继电器使用的依然是Omron生产的G3PJ系列固态继电器，型号是G3PJ-215B。
之后将母插针和对应的设备用线连接起来

这里只用到6个插针，剩余的两个不用可以不用放置进来，现在的插针顺序从左至右并不是1-6排列，可以通过插头编辑进行修改

这个对话框怎么打开的可以参考端子那一章，方法是一样的，之后的插针顺序就一致了，其实完全没必要，只是为了说一下插头编辑

结构盒

公插针大家自己画吧，这里用的公插头也是Harting的，但是公插头是线缆侧的，它位于另外一个设备Dev1端，这里需要使用一个结构盒。

插入->盒子/连接点/安装板->结构盒

当在一张图纸中需要用到另外的位置代号，就需要使用结构盒，这里我希望公插头的完整设备标识符是=SCH+Dev1，就需要把公插头放到+Dev1的结构盒中。新建结构盒后，会弹出结构盒属性对话框，这里需要选择位置代号为Dev1，功能文本和铭牌文本可以根据这个设备的参数进行填写

新建公插头

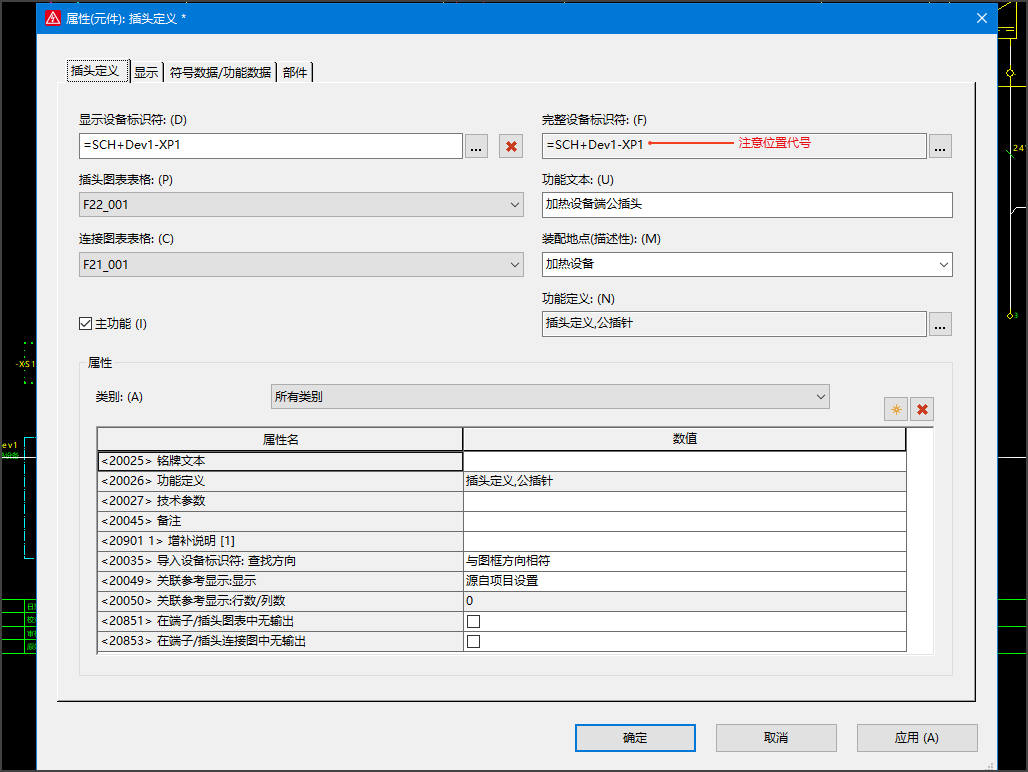

之后就可以按照创建母插头一样的方法创建公插头，插头定义的属性页要注意位置代号是Dev1

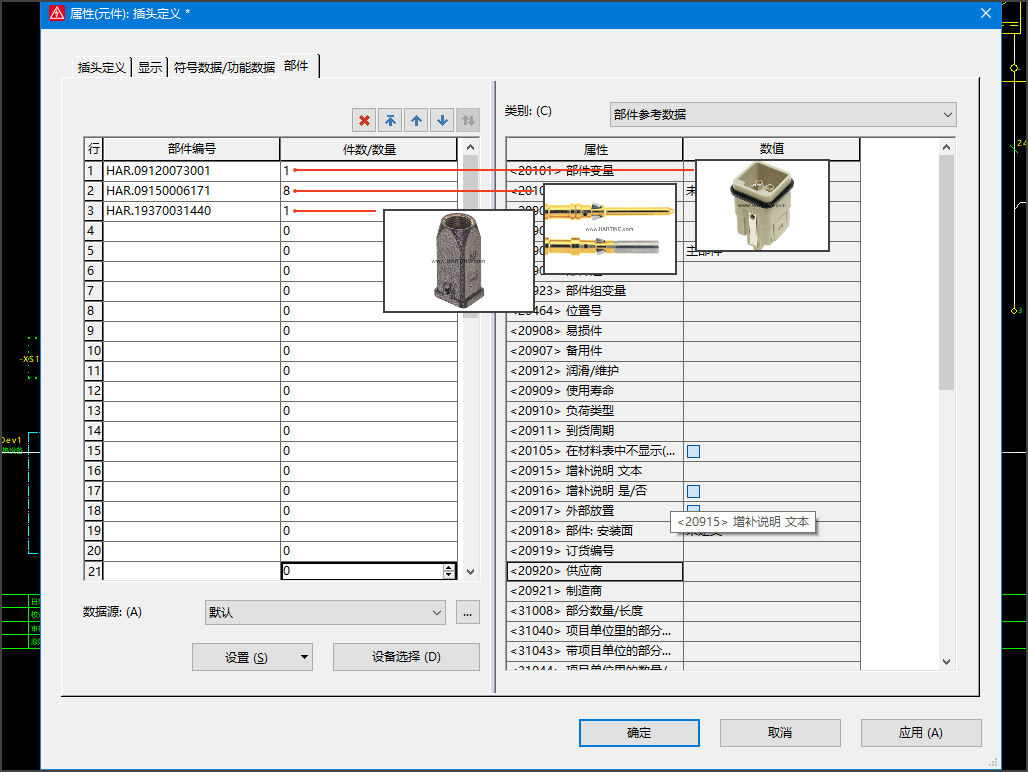

部件的选择依然是Harting

之后完成图形是这样的
