自动化系统中，不可缺少的就是PLC，所以在Eplan的学习中也是不可以忽视掉的，那么PLC到底应该怎么画，怎么表示呢？

绘图前的准备

在进行PLC的绘制之前，我们必须首先确定PLC输入输出点的类型及数量，以及根据输入输出点进行PLC的正确选型，只有这些工作正确完成了，之后的绘图过程才会流畅且准确。
这里我简单的定义了一些输入输出点，以及根据这些输入输出点进行了PLC的选型，这次我选择了Siemens公司推出的S7-1200系列PLC。
下图是输入输出点的定义，以及模拟量输出点的定义

Device Name DI/DO/RO/AO/AI Address Note
Dev1温度报警 DI I0.0
Dev2温度报警 DI I0.2
Dev1温度报警指示灯 RO Q0.0
Dev2温度报警指示灯 RO Q0.2
Dev1温度值 AO AQW0
Dev2温度值 AO AQW2

根据上面的点表，打开S7-1200选型样本，选择的CPU型号如下

CPU1211C DC/DC/RLY 6 DI/4 RLY/2 AI

这个代表CPU型号是1211C，交流供电，6路数字量输入，4路继电器输出，2路模拟量输入，订货号是6ES7 211-1HE40-0XB0

在技术手册中，可以找到针脚定义

模拟量输出模块的型号是

SM 1232 AQ 2x14 位

型号是6ES7 232-4HB32-0XB0，2路输出，精度14位

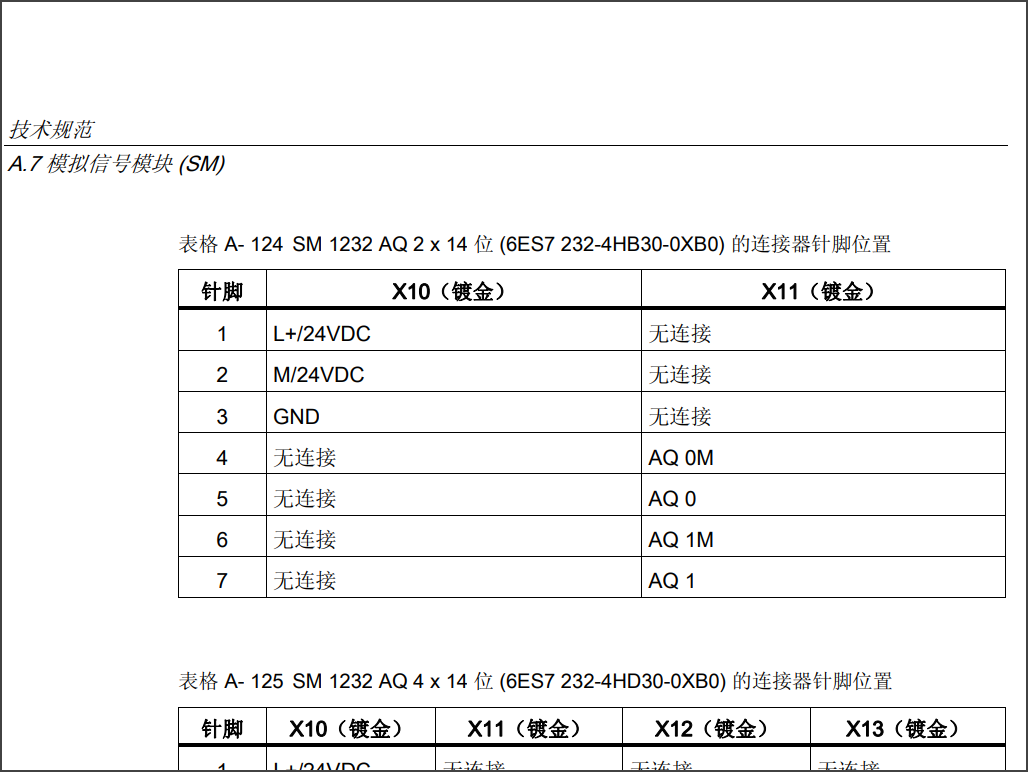

针脚定义

准备工作到这里就结束了，接下来就可以开始了

PLC组成

先在页导航器中新建一页图纸

会发现默认创建的页类型是多线原理图，但是当你点击这个下拉箭头后，会发现还有许多的图纸类型供我们选择，对于PLC来说我们会用多线原理图来绘制连接原理图，使用总览图对PLC的输入输出点进行总览
这里先创建一张多线原理图，因为是基于设备进行绘图，所以可以直接下载S7-1200的部件直接使用

https://support.industry.siemens.com/cs/my/cax?lc=zh-CN

在PLC的绘制中，我们会使用一个新的符号来表示PLC，叫做PLC盒子，使用它就可以定义PLC上面的输入输出接口，电源接口，总线接口，然后将PLC盒子作为一个完整的PLC设备。
绘制PLC盒子，需要使用到PLC导航器，当然你也可以在绘图区直接进行PLC盒子的绘制

项目数据->PLC->导航器

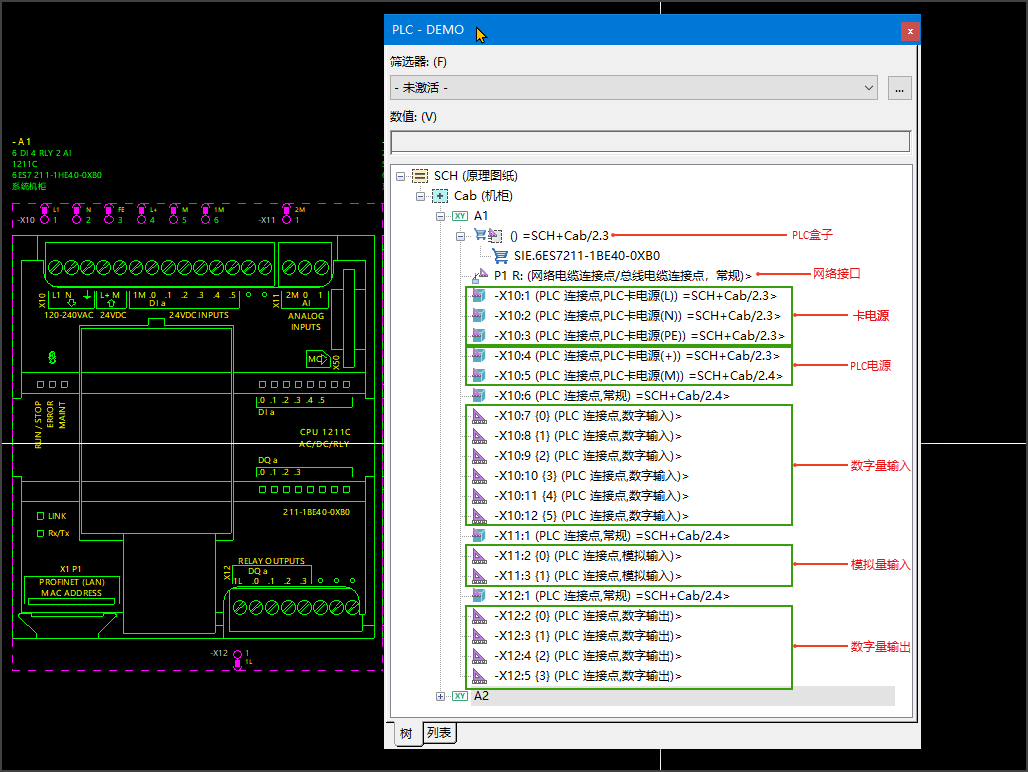

打开了PLC导航器，在空白处右键弹出菜单点击新设备，弹出部件选择的对话框，这里我会直接使用Siemens公司已经定义好的PLC部件来说说在Eplan中PLC的每个表示元素，选择下载的正确型号的PLC部件，之后会在PLC导航器里看到1211 CPU定义的所有元素

可以看到，一个PLC是由这许多元素组成的，PLC盒子自不必说，它代表的就是PLC设备，数字量输入输出，模拟量输入输出也没什么好介绍的，这里有两个名词需要说一下，一个是PLC卡电源，一个是PLC电源

卡电源是外部给PLC提供的供电电源，PLC电源是向外部输出的电源

就这点区别，所以这个定义好的部件把X10.4和X10.5定义成了卡电源是错的，需要定义成PLC电源，不过对于使用没有什么影响

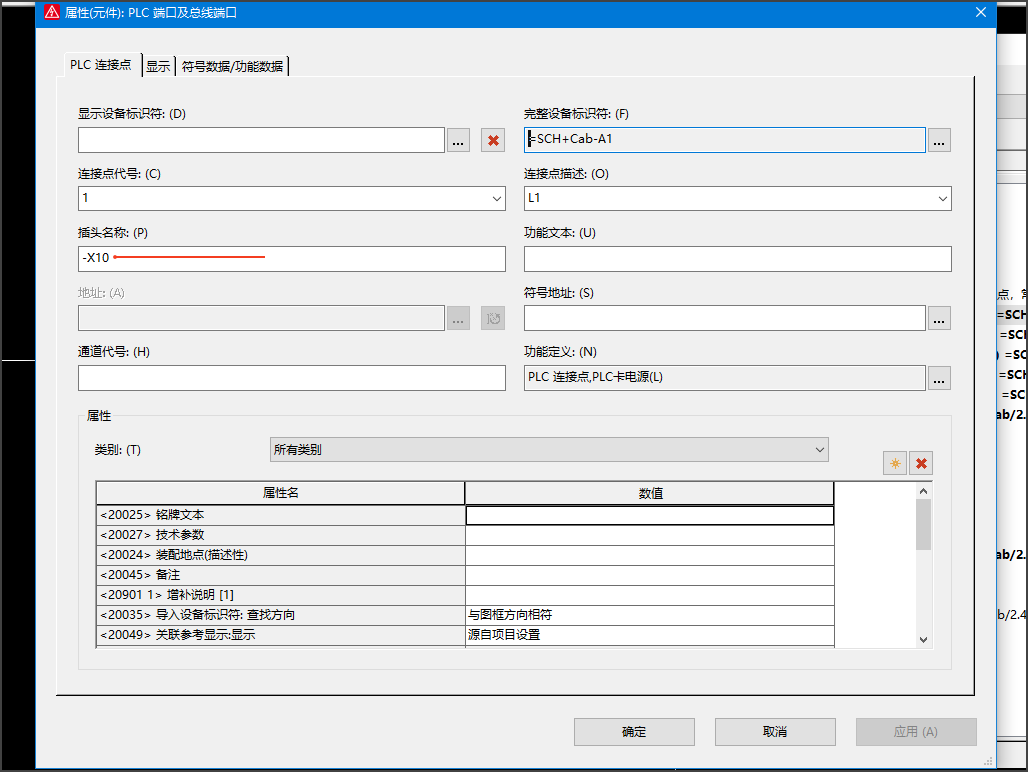

可以看到这些点跟之前针脚位置那张图是一样，针脚X10，X11，X12是以插头名称的形式出现的

所以一个连接点的完整设备标识符是=SCH+Cab-A1:-X10:1
**

PLC供电

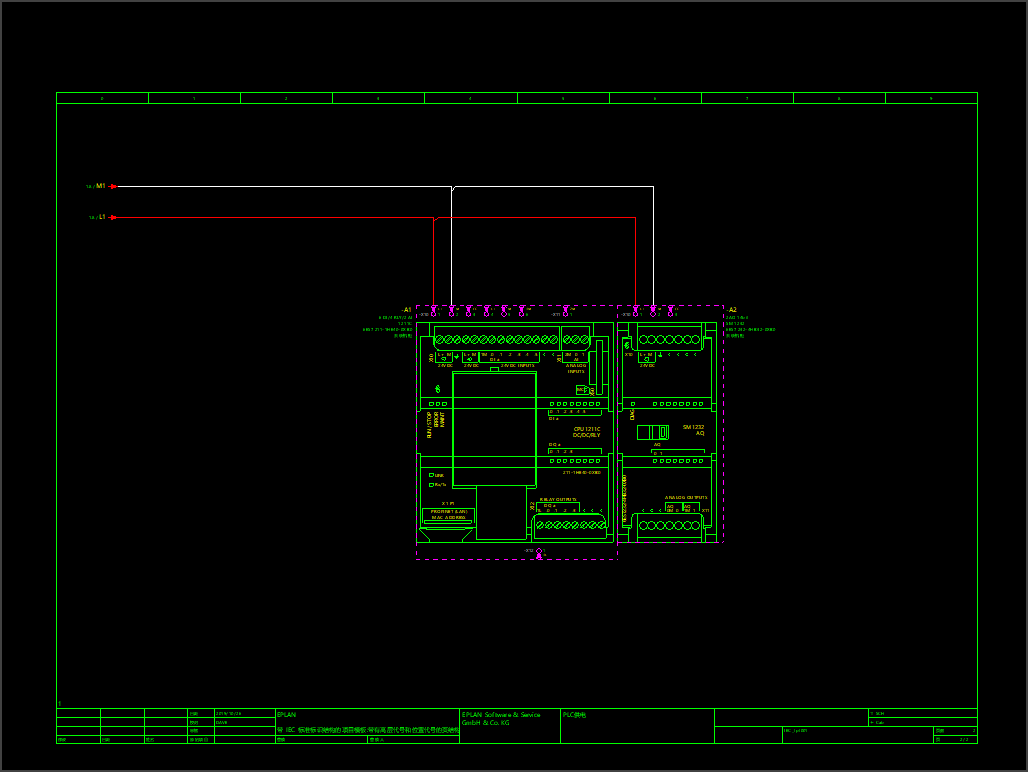

接下来，给CPU和模拟量输出模块进行供电，因为它们使用的都是24V电源，所以通过中断点将上一页图纸中的24V电源输出接到PLC的供电连接点上

PLC的供电就完成了
