设置

项目是所有页文件的集合，在创建页之前，我们需要进行一些界面和操作的设置，以及了解导航器，项目结构的概念

选项->设置

  • 界面颜色的设置


  • 字体的设置

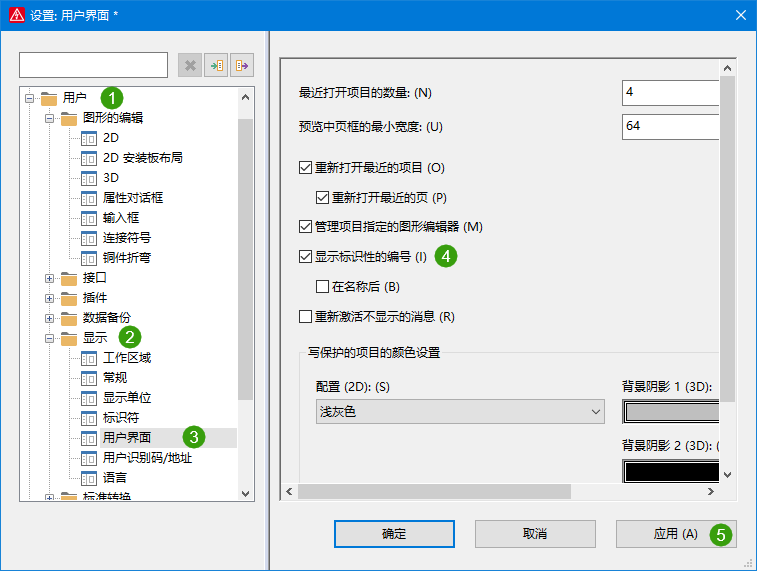

  • 显示标示性的编号


导航器和项目结构

概念1-导航器 导航器在Eplan中相当于是GPS导航系统，Eplan图纸中包含大量的符号，设备，连接点，电缆等，如果没有导航器进行统一管理，那么就会造成操作的混乱，所以，在Eplan中绘图，基本上是基于导航器进行的。

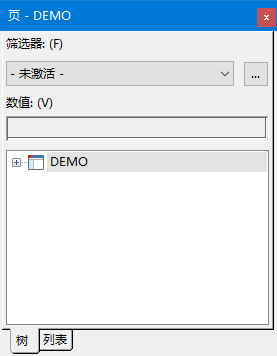

打开页导航器

页->导航器

页的创建便是在这里面进行

概念2-项目结构 项目结构的内容比较复杂，这里援引网上的一篇文章，这篇文章对于项目结构讲的很透彻 BLOG20110808_再谈EPLAN 中的项目结构-帮助理解.pdf

定义结构标识符

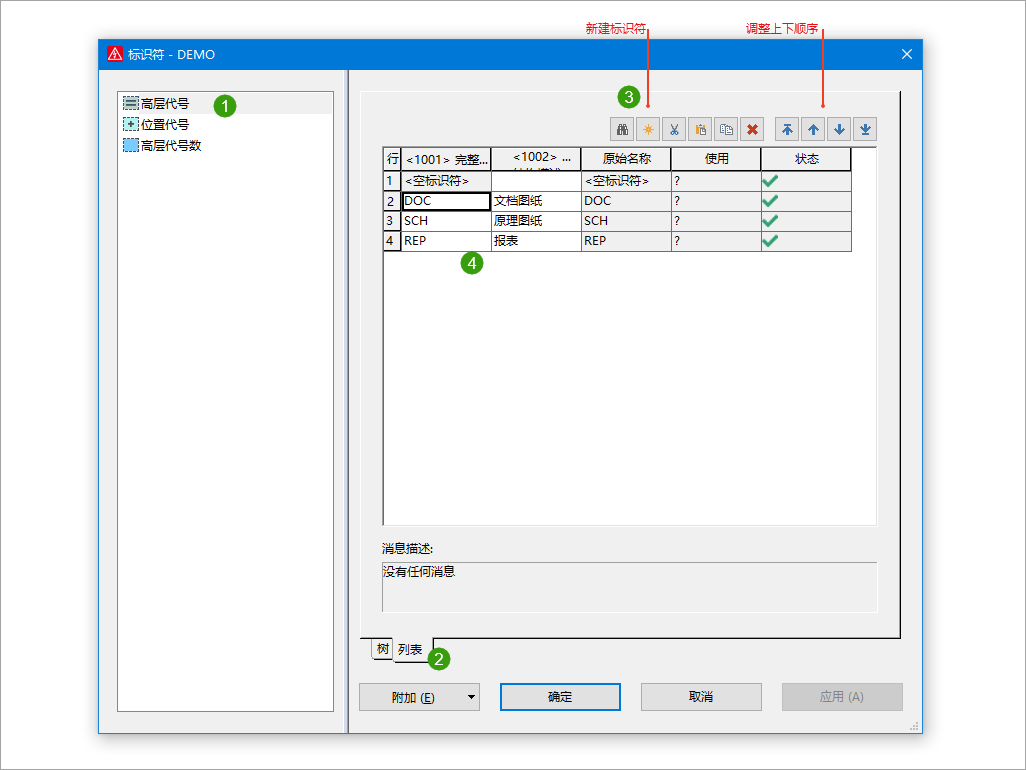

项目数据->结构标识符管理

  • 定义高层代号


  1. 点击高层代号
  2. 切换到列表视图
  3. 点击新建标识符的按钮
  4. 按照上图新建标识符，这里使用英文简写，DOC表示文档，SCH表示原理图，REP表示报表

    可以通过调整上下顺序的按钮调整标识符的上下位置

  • 定义位置代号

位置代号的定义操作和高层代号一致，这里使用Cab表示机柜，Dev1表示设备1，Dev2表示设备2

创建页

在页导航器上，项目名称处点击右键即可看见新建的字样，点击新建，即可进行页的创建

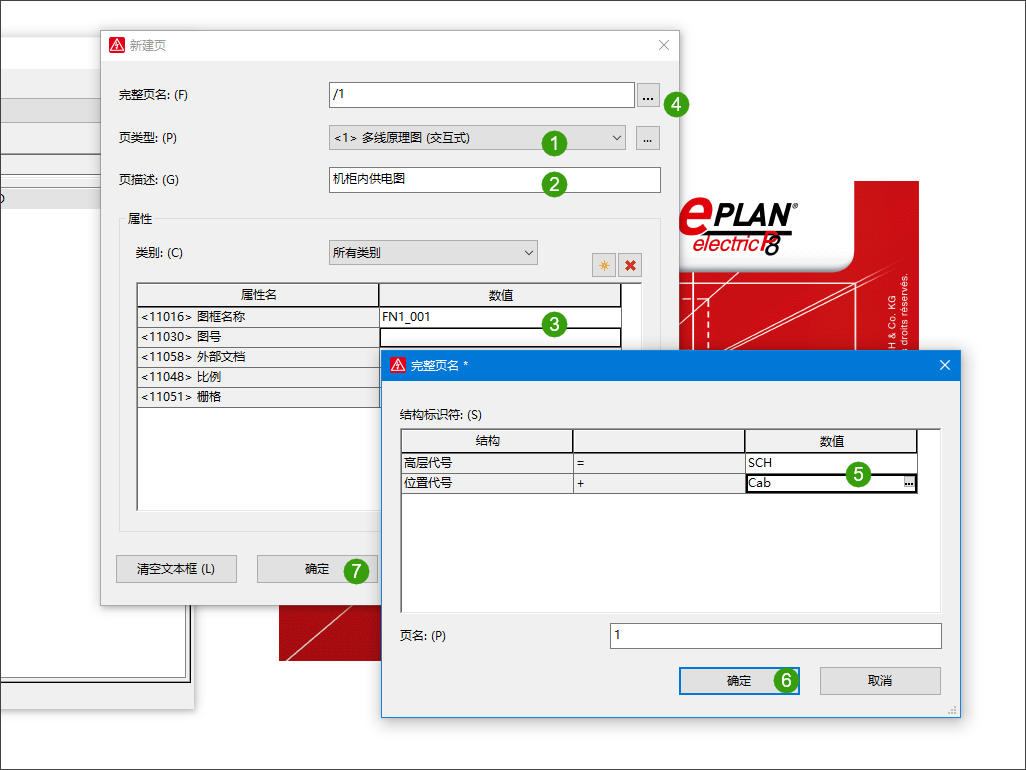

弹出新建页的对话框

  1. 选择页类型为多线原理图
  2. 页描述填写必要的描述文字
  3. 图框名称这里选择FN1_001，如果有自定义的图框，这里可以选择自定义的图框
  4. 点击完整页名后面的三个点符号，会弹出完整页名的对话框
  5. 设置此页的高层代号和位置代号
  6. 设置好后点击确定
  7. 再次点击确定完成页的创建

此时，页便创建好了，页导航器此时变成这样

打开栅格小点

视图->栅格
