之前通过静态HTML和CSS文件制作的页面，美观度是没有什么问题了，但是为了数据实时更新显示，需要通过一条语句不停的刷新页面来实现，在页面文件比较少的情况下，这种刷新可能无伤大雅，但是当页面很多，或者一个页面上有好多条显示数据，控制按钮，这种刷新就成了无法忍受的硬伤，那么怎么让页面不刷新，数据也能实时更新呢，Javescript脚本就该登台了，具体机制我不做过多介绍，Javascript到底是啥我也不多说了，这里只注重实现，毕竟搞工业自动化又不是专职做网页。

引言

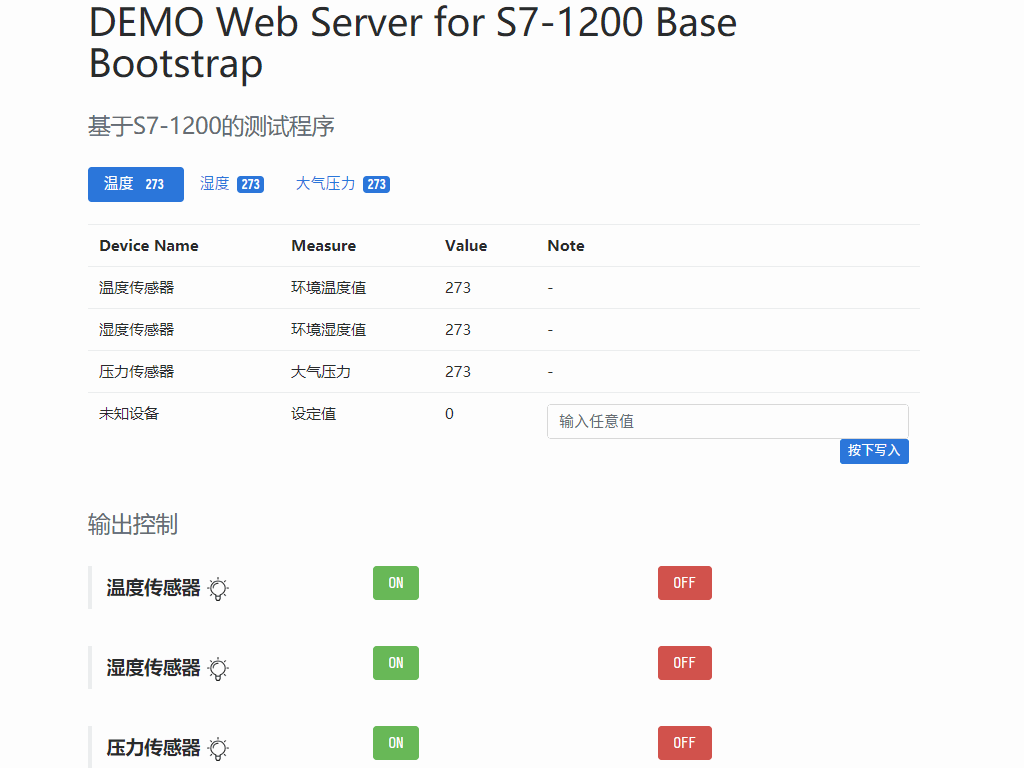

一个页面中有输入的变量，像是表单，按钮等，也有输出变量，像数据或者图形，我在上次的页面基础上增加一个文本框，用于输入变量，页面布局是这样的

最后想要实现不刷新页面的情况下，所有数值实时变化，按下按钮后，对应的动作『即时』生效。

准备工作

首先需要准备两个html文件，一个文件放入输入变量，一个文件放入输出变量，js脚本工作时会从输出变量文件中找到需要的变量显示在页面中，或者把页面中得内容写到输入变量页面中得变量里，这里我把两个文件分别命名为IO_Output.html和IO_Input.html

IO_Output.html的内容如下，这是个Json结构，类似于Pyhton中的字典，通过『键』可以访问到冒号后面的『值』，也就是常说的键值对

{
    "Device1":":="Bootstrap_DB".Device1:",
    "Device2":":="Bootstrap_DB".Device2:",
    "Device3":":="Bootstrap_DB".Device3:",
    "Temperature":":="Bootstrap_DB".Temperature:",
    "Humidity":":="Bootstrap_DB".Humidity:",
    "Pressure":":="Bootstrap_DB".Pressure:",
    "Tag1":":="Bootstrap_DB".Tag1:"
}

IO_Input.html的内容如下

<!-- AWP_In_Variable Name='"Bootstrap_DB".Device1' -->:="Bootstrap_DB".Device1:
<!-- AWP_In_Variable Name='"Bootstrap_DB".Device2' -->:="Bootstrap_DB".Device2:
<!-- AWP_In_Variable Name='"Bootstrap_DB".Device3' -->:="Bootstrap_DB".Device3:
<!-- AWP_In_Variable Name='"Bootstrap_DB".Tag1' -->:="Bootstrap_DB".Tag1:

这样两个文件就准备好了，接下来就可以开始在HTML文件中调用它们实现数据实时读写了。

实际的使用中，还是按照之前说的几种操作来举例

网页端按下按钮控制PLC的变量
在网页端显示PLC的某个变量
网页端输入某个数字到PLC内某个变量

不过这次都通过Js脚本来实现。

开始之前，还有一点需要在html文件中做一下修改，就是要给每一个在页面中需要显示或者输入的元素给定一个唯一的id值，因为Js脚本是通过id值找到页面中的元素的，例如第一行的温度，就需要在html文件中温度的元素处给定一个id值，这里给定的id值是Temperature，每一个元素的id值必须唯一

<li class="nav-item">
  <button type="button" class="btn btn-primary">
    温度 <span class="badge badge-light" id="Temperature">0</span>
  </button>
</li>

网页端显示PLC的某个变量

首先需要在Head文件中增加Js脚本的调用，通过下面这条实现，具体JQuery是啥，去百度吧，文章大把的

<script type="text/javascript" src="src/js/jquery-2.0.2.min.js"></script>

要实时的读取PLC的变量在网页中显示，就需要Js脚本按照固定的时间间隔去获取IO_Output.html文件中的变量，之后放到合适的位置显示它。需要有一个如下的结构来写Js代码，在setInterval函数里面放入读变量的代码就可以实现数据的实时显示，因为这个函数是按照1000ms的周期循环执行

<script type="text/javascript">
    $(document).ready(function () {
        $.ajaxSetup({
            cache: false
        });
        setInterval(function () {
      //放入代码
            });
        }, 1000);
    });
</script>

那么放入什么代码呢，自然是需要从IO_Output.html文件中把变量读过来，因为是Json格式，所以需要使用getJSON函数，这个函数有两个参数，一个是source，这里就是IO_Output.html，一个是data。
通过之前定义的id值访问到网页中温度的元素，之后用data替换元素中的text，这段代码就这个意思

$.getJSON("IO_Output.html", function (data) {
                $('#Temperature').text(data
                    .Temperature);
});

网页中实时显示PLC中数据，就是上面这些代码的复制粘贴，完整的代码如下

<script type="text/javascript">
    $(document).ready(function () {
        $.ajaxSetup({
            cache: false
        });
        setInterval(function () {
            $.getJSON("IO_Output.html", function (data) {
                $('#Temperature').text(data
                    .Temperature);
                $('#Humidity').text(data
                    .Humidity);
                $('#Pressure').text(data
                    .Pressure);
                $('#Temperature_t').text(data
                    .Temperature);
                $('#Humidity_t').text(data
                    .Humidity);
                $('#Pressure_t').text(data
                    .Pressure);
                $('#tag1').text(data
                    .Tag1);
            });
        }, 1000);
    });
</script>

控制PLC的某个布尔量

首先还是需要在按钮的元素中给定一个唯一的id值，这个id值device1ON，id值一定要有意义，不然元素太多根本记不清哪个id对应的什么东西

<button class="btn btn btn-success" id="device1ON">ON</button>

之后需要在脚本中等待鼠标的点击动作，当这个元素上有click的事件发生，就执行POST的动作，把val的值赋给PLC的变量，这里是Bootstrap_DB”.Device1

$("#device1ON").click(function () {
            url = "IO_Input.html";
            name = '"Bootstrap_DB".Device1';
            val = 1;
            sdata = escape(name) + '=' + val;
            $.post(url, sdata, function (result) {});
    });

页面中的所有按钮都可以这样处理，下面这段脚本就实现了PLC中一个布尔量的开和关

<script type="text/javascript">
    $(document).ready(function () {
        $.ajaxSetup({
            cache: false
        });
    $("#device1ON").click(function () {
            url = "IO_Input.html";
            name = '"Bootstrap_DB".Device1';
            val = 1;
            sdata = escape(name) + '=' + val;
            $.post(url, sdata, function (result) {});
        });
        $("#device1OFF").click(function () {
            url = "IO_Input.html";
            name = '"Bootstrap_DB".Device1';
            val = 0;
            sdata = escape(name) + '=' + val;
            $.post(url, sdata, function (result) {});
        });
    });
</script>

网页端输入某个数字到PLC内某个变量

这个和按下按钮控制变量的实现机制是一样的，只不过需要有个输入框，输入框也需要有一个唯一的id值

<input class="form-control" type="text" placeholder="输入任意值" id="setValue">

和按钮触发的代码唯一不同的是，val变量处不能给定1或者0，而是要从输入框元素中获取，当然还是靠id值找到输入框

$("#setWrite").click(function () {
            url = "IO_Input.html";
            name = '"Bootstrap_DB".Tag1';
            val = $('input[id=setValue]').val();
            sdata = escape(name) + '=' + val;
            $.post(url, sdata, function (result) {});
        });

图形显示

再来说一种，有些时候希望一个Bool变量不是单纯的在网页端显示1或者0，而是能用图形来进行显示，这个也是可以实现的，当然首先还是你要给img元素一个唯一的id值

<img id="Lamp3" src='image/Lamp00.png' alt="">

那怎么替换图片呢，自然是通过改变src属性的值就可以，可以通过在脚本里面判断一个与图片相关的变量的值，当这个值变化是，对应的图片的src属性也跟着变化，这段代码就是判断按钮按下后，灯泡变量

if (data.Device3 == true) {
        $("#Lamp3").attr("src",'image/Lamp01.png')
}

基本上面四个方法能实现大多数页面中的效果，其他诸如更复杂的图表，曲线等，大家自己研究吧

最后是这个样子的
