记录是按照行来存储的，但是数据库的读取并不以行为单位，否则一次读取（也就是一次 I/O 操作）只能处理一行数据，效率会非常低。因此在数据库中，不论读一行，还是读多行，都是将这些行所在的页进行加载。也就是说，数据库管理存储空间的基本单位是页（Page）。

一个页中可以存储多个行记录（Row），同时在数据库中，还存在着区（Extent）、段（Segment）和表空间（Tablespace）。行、页、区、段、表空间的关系如下图所示：


区（Extent）是比页大一级的存储结构，在 InnoDB 存储引擎中，一个区会分配 64 个连续的页。因为 InnoDB 中的页大小默认是 16KB，所以一个区的大小是 64*16KB=1MB。

段（Segment）由一个或多个区组成，区在文件系统是一个连续分配的空间（在 InnoDB 中是连续的 64 个页），不过在段中不要求区与区之间是相邻的。段是数据库中的分配单位，不同类型的数据库对象以不同的段形式存在。当我们创建数据表、索引的时候，就会相应创建对应的段，比如创建一张表时会创建一个表段，创建一个索引时会创建一个索引段。

表空间（Tablespace）是一个逻辑容器，表空间存储的对象是段，在一个表空间中可以有一个或多个段，但是一个段只能属于一个表空间。数据库由一个或多个表空间组成，表空间从管理上可以划分为系统表空间、用户表空间、撤销表空间、临时表空间等。

数据页内的结构是怎样的

页（Page）如果按类型划分的话，常见的有数据页（保存 B+ 树节点）、系统页、Undo 页和事务数据页等。数据页是我们最常使用的页。

表页的大小限定了表行的最大长度，不同 DBMS 的表页大小不同。比如在 MySQL 的 InnoDB 存储引擎中，默认页的大小是 16KB，我们可以通过下面的命令来进行查看：

  1. show variables like '%innodb_page_size%';

数据库 I/O 操作的最小单位是页，与数据库相关的内容都会存储在页结构里。数据页包括七个部分，分别是文件头（File Header）、页头（Page Header）、最大最小记录（Infimum+supremum）、用户记录（User Records）、空闲空间（Free Space）、页目录（Page Directory）和文件尾（File Tailer）。

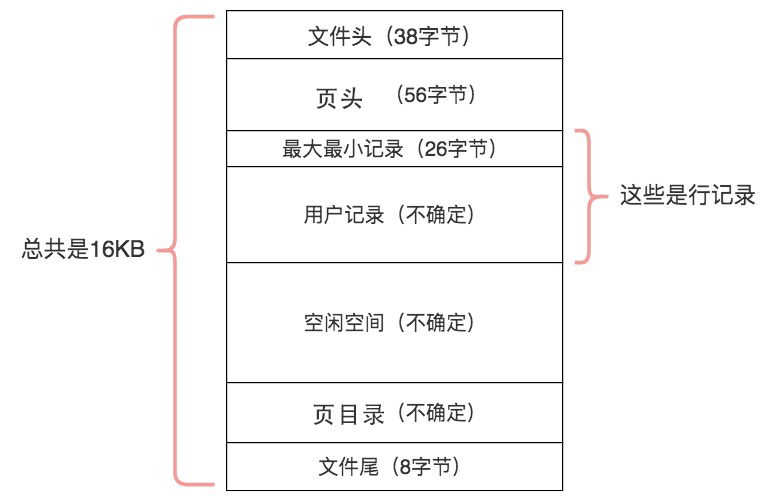

页结构的示意图如下所示：

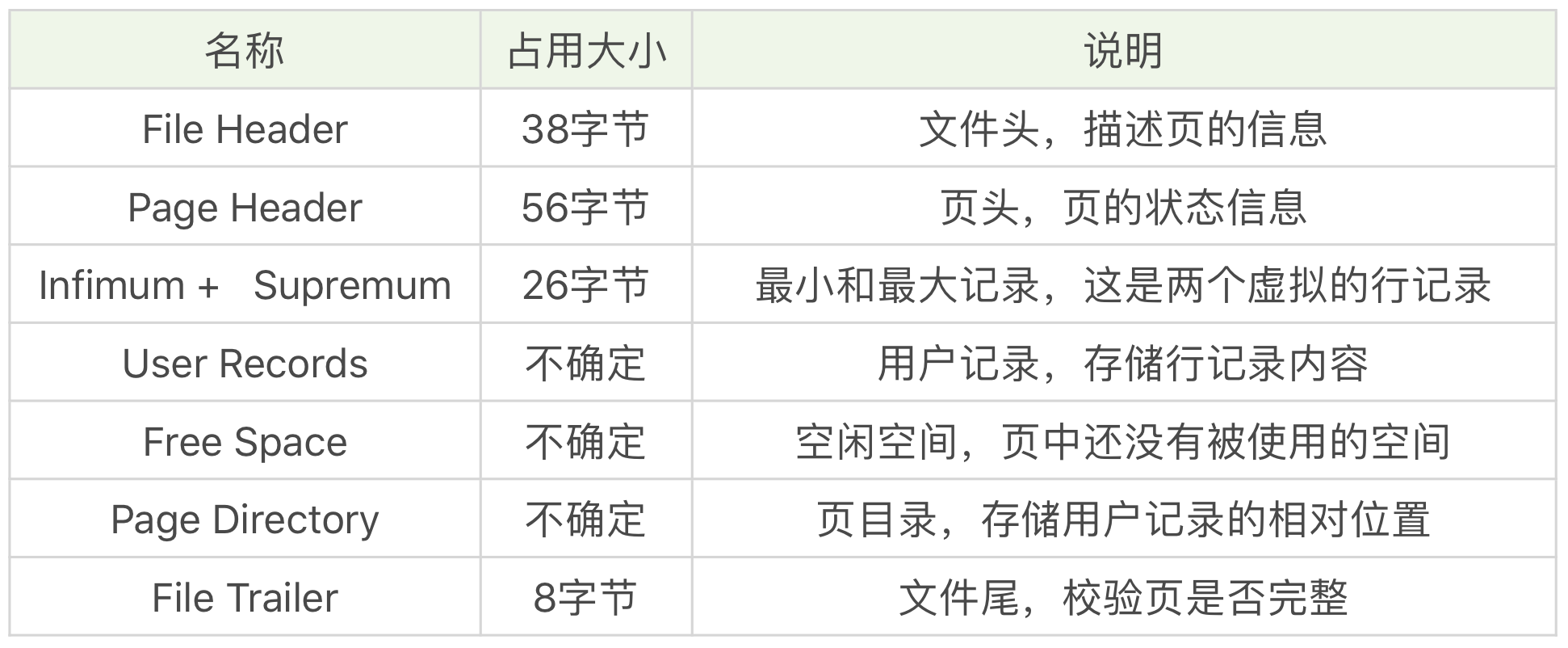

7 个部分作用

从数据页的角度看 B+ 树是如何进行查询的

MySQL 的 InnoDB 存储引擎采用 B+ 树作为索引，而索引又可以分成聚集索引和非聚集索引（二级索引），这些索引都相当于一棵 B+ 树，如图所示。一棵 B+ 树按照节点类型可以分成两部分：

叶子节点，B+ 树最底层的节点，节点的高度为 0，存储行记录。

非叶子节点，节点的高度大于 0，存储索引键和页面指针，并不存储行记录本身。


在一棵 B+ 树中，每个节点都是一个页，每次新建节点的时候，就会申请一个页空间。同一层上的节点之间，通过页的结构构成一个双向的链表（页文件头中的两个指针字段）。非叶子节点，包括了多个索引行，每个索引行里存储索引键和指向下一层页面的页面指针。最后是叶子节点，它存储了关键字和行记录，在节点内部（也就是页结构的内部）记录之间是一个单向的链表，但是对记录进行查找，则可以通过页目录采用二分查找的方式来进行。

当从页结构来理解 B+ 树的结构的时候，可以帮理解一些通过索引进行检索的原理：

1.B+ 树是如何进行记录检索的？

如果通过 B+ 树的索引查询行记录，首先是从 B+ 树的根开始，逐层检索，直到找到叶子节点，也就是找到对应的数据页为止，将数据页加载到内存中，页目录中的槽（slot）采用二分查找的方式先找到一个粗略的记录分组，然后再在分组中通过链表遍历的方式查找记录。

  1. 普通索引和唯一索引在查询效率上有什么不同？

我们创建索引的时候可以是普通索引，也可以是唯一索引，那么这两个索引在查询效率上有什么不同呢？

唯一索引就是在普通索引上增加了约束性，也就是关键字唯一，找到了关键字就停止检索。而普通索引，可能会存在用户记录中的关键字相同的情况，根据页结构的原理，当我们读取一条记录的时候，不是单独将这条记录从磁盘中读出去，而是将这个记录所在的页加载到内存中进行读取。InnoDB 存储引擎的页大小为 16KB，在一个页中可能存储着上千个记录，因此在普通索引的字段上进行查找也就是在内存中多几次 “判断下一条记录” 的操作，对于 CPU 来说，这些操作所消耗的时间是可以忽略不计的。所以对一个索引字段进行检索，采用普通索引还是唯一索引在检索效率上基本上没有差别。
